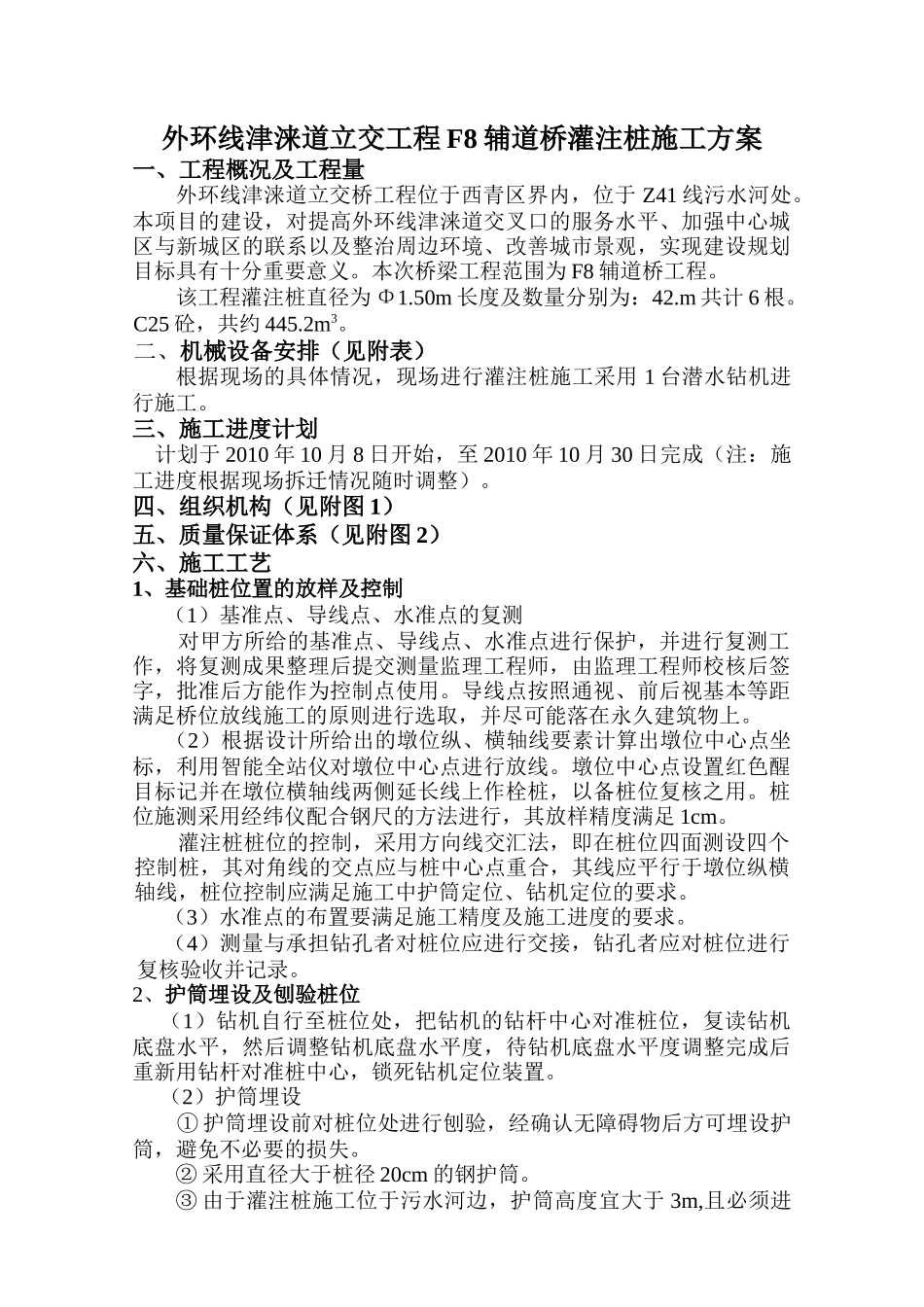

外环线津涞道立交工程F8辅道桥灌注桩施工方案一、工程概况及工程量外环线津涞道立交桥工程位于西青区界内，位于Z41线污水河处。本项目的建设，对提高外环线津涞道交叉口的服务水平、加强中心城区与新城区的联系以及整治周边环境、改善城市景观，实现建设规划目标具有十分重要意义。本次桥梁工程范围为F8辅道桥工程。该工程灌注桩直径为Φ1.50m长度及数量分别为：42.m共计6根。C25砼，共约445.2m3。二、机械设备安排（见附表）根据现场的具体情况，现场进行灌注桩施工采用1台潜水钻机进行施工。三、施工进度计划计划于2010年10月8日开始，至2010年10月30日完成（注：施工进度根据现场拆迁情况随时调整）。四、组织机构（见附图1）五、质量保证体系（见附图2）六、施工工艺1、基础桩位置的放样及控制（1）基准点、导线点、水准点的复测对甲方所给的基准点、导线点、水准点进行保护，并进行复测工作，将复测成果整理后提交测量监理工程师，由监理工程师校核后签字，批准后方能作为控制点使用。导线点按照通视、前后视基本等距满足桥位放线施工的原则进行选取，并尽可能落在永久建筑物上。（2）根据设计所给出的墩位纵、横轴线要素计算出墩位中心点坐标，利用智能全站仪对墩位中心点进行放线。墩位中心点设置红色醒目标记并在墩位横轴线两侧延长线上作栓桩，以备桩位复核之用。桩位施测采用经纬仪配合钢尺的方法进行，其放样精度满足1cm。灌注桩桩位的控制，采用方向线交汇法，即在桩位四面测设四个控制桩，其对角线的交点应与桩中心点重合，其线应平行于墩位纵横轴线，桩位控制应满足施工中护筒定位、钻机定位的要求。（3）水准点的布置要满足施工精度及施工进度的要求。（4）测量与承担钻孔者对桩位应进行交接，钻孔者应对桩位进行复核验收并记录。2、护筒埋设及刨验桩位（1）钻机自行至桩位处，把钻机的钻杆中心对准桩位，复读钻机底盘水平，然后调整钻机底盘水平度，待钻机底盘水平度调整完成后重新用钻杆对准桩中心，锁死钻机定位装置。（2）护筒埋设①护筒埋设前对桩位处进行刨验，经确认无障碍物后方可埋设护筒，避免不必要的损失。②采用直径大于桩径20cm的钢护筒。③由于灌注桩施工位于污水河边，护筒高度宜大于3m,且必须进入原始土20cm。④先用钻机钻头装上铰刀片进行取土钻进，待钻进至护筒底标高后吊装护筒进行埋设，用钻机钻杆进行打压埋实。底部进入原始土≥20cm，中心偏<5cm。⑤护筒埋设完成后四周用粘土回填、压实，防止涌水、涌浆。钻孔时要用标识牌做好标识。3、钻孔本工程共配置潜水钻机1台。钻孔时首先对桩位进行复核，保证桩位无误。钻进过程做好钻进记录，严格按照规范质量标准检测泥浆指标。交接班要相互衔接，每台钻机钻孔设标识，操作机长全面负责现场施工，保证施工质量、进度、安全，确保现场施工有序，干净整洁。4、清孔孔底沉渣厚度超过质量标准的允许偏差，必须进行清孔，清孔利用钻机配套的循环泵进行清孔。循环泵下至孔底，在泵上部连接导管，利用反循环原理进行控制，清孔过程中应不断地摆动循环泵，使循环泵沿孔壁四周运动，已达到清孔干净的目的。由于灌注桩施工位于污水河边，随时量测孔底沉渣和泥浆比重，以防止塌孔情况发生。当孔底沉渣达到规范或设计要求时，进行换浆继续清孔，当泥浆控制指标达到要求后，进行下一道工序。5、测孔深孔深量测采用垂球、测绳方法。测球的体积依据泥浆对其浮力进行量测，测绳的长度用钢尺进行检验，并使测球头部处于零的位置。在孔深满足要求后，吊放钢筋笼，安装F30cm导管，测回淤量不大于15cm。最后对成孔进行检测，孔深用测绳法，孔内沉淀土厚度用两测孔深之差求得，泥浆指标用泥浆密度计、粘度计进行测定，并且各项测定都必须符合以下几点：（1）孔的中心位置与桩中心误差不得超过5cm。（2）孔径不小于设计孔径。（3）倾斜度小于1%。（4）孔深不小于设计规定。（5）孔内沉淀土厚度不大于15cm。（6）清孔后泥浆指标相对密度1.10～1.20，粘度18s～22s，含砂率≤4%。6、钢筋笼制作、吊放（1）钢筋试验及绑扎成型首先对钢筋进行试验，满足要求后，钢筋笼在加工区加工，在桩位旁成型，主筋的连接采用搭接焊、帮条...
