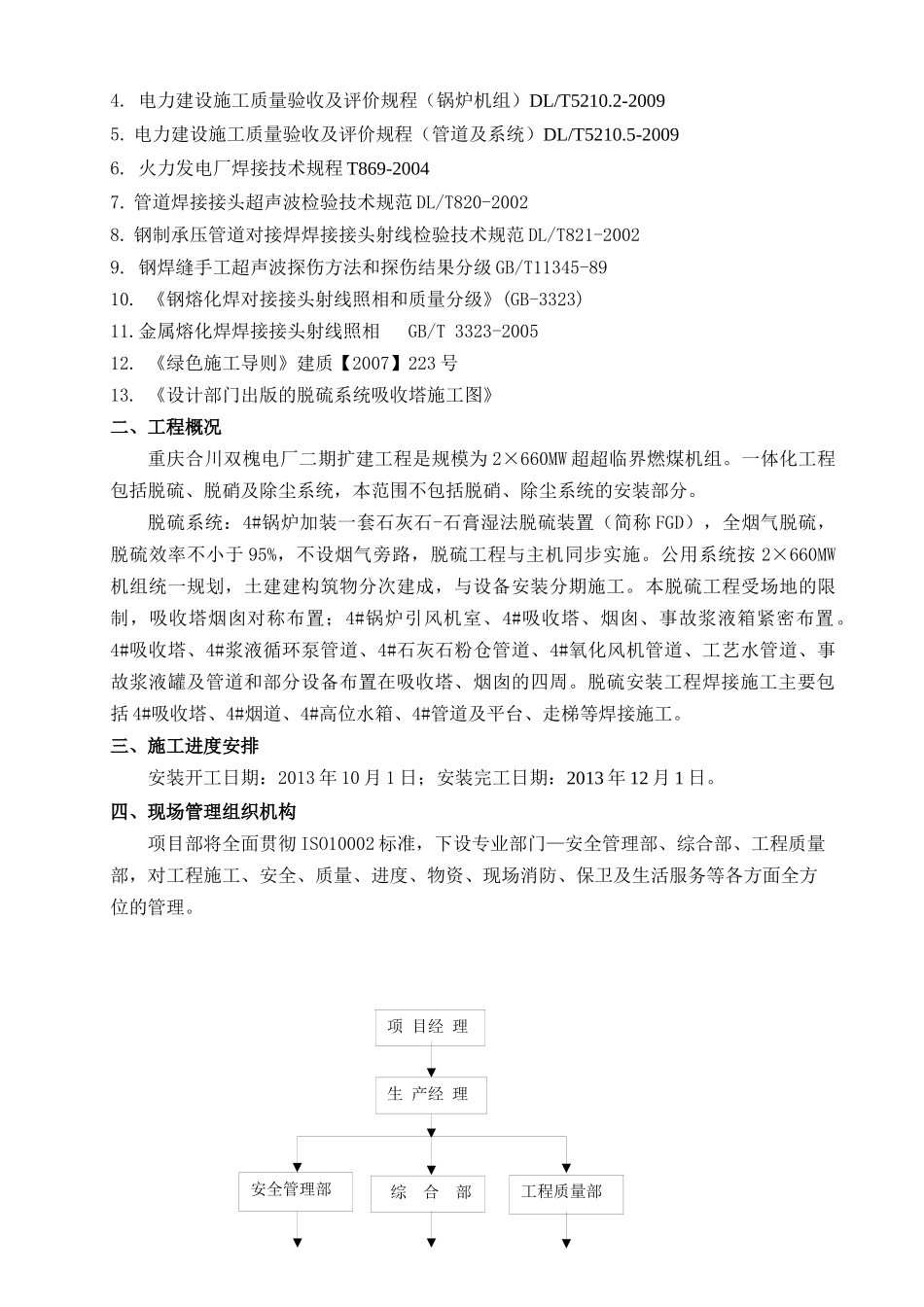

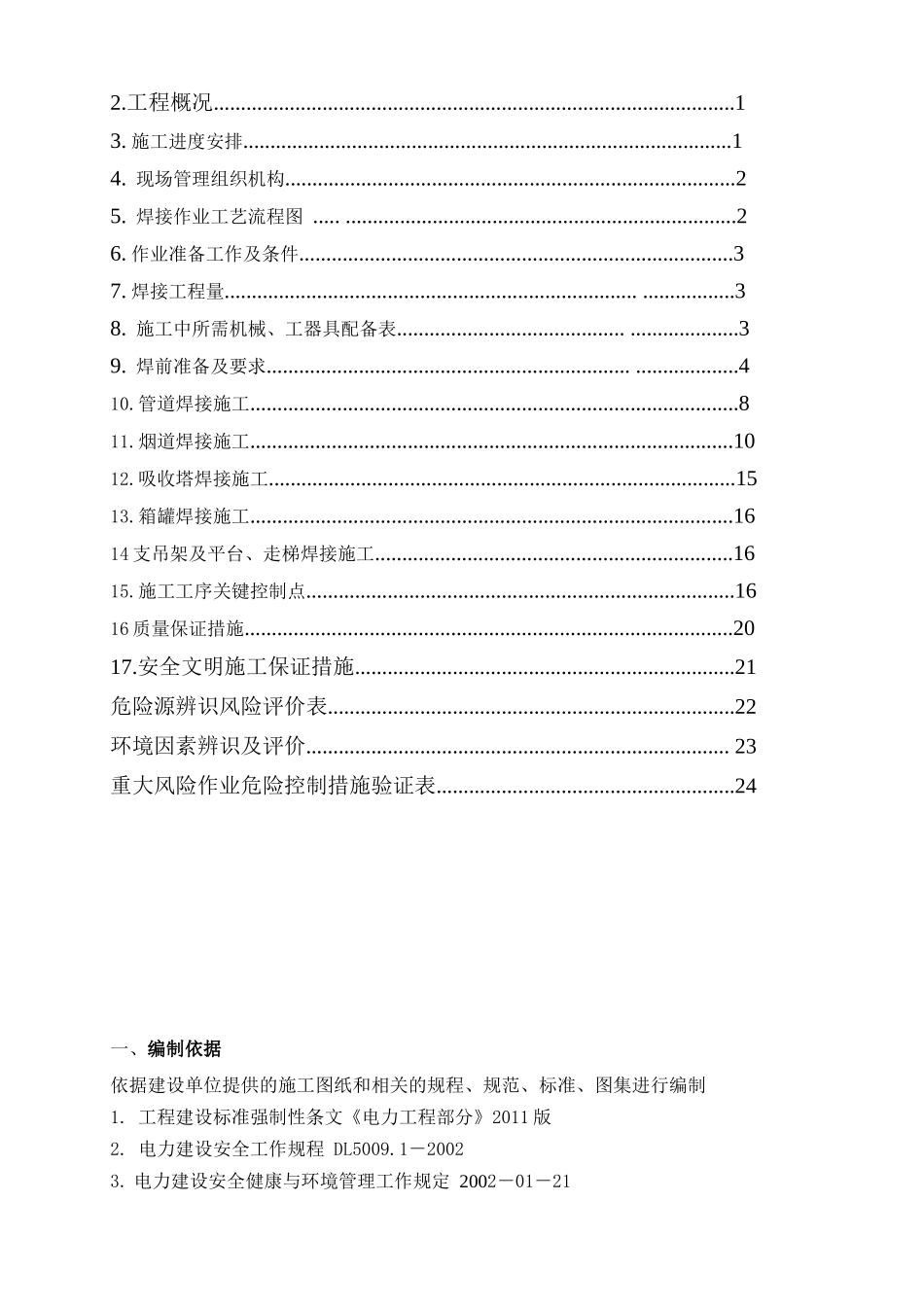

重庆合川双槐电厂二期扩建工程4#脱硫焊接作业指导书编写:审核:批准:中电投远达环保工程有限公司合川项目部2013年9月25日目录1.编制依据................................................................................................12.工程概况................................................................................................13.施工进度安排..........................................................................................14.现场管理组织机构...................................................................................25.焊接作业工艺流程图.............................................................................26.作业准备工作及条件................................................................................37.焊接工程量.............................................................................................38.施工中所需机械、工器具配备表..............................................................39.焊前准备及要求......................................................................................410.管道焊接施工..........................................................................................811.烟道焊接施工.........................................................................................1012.吸收塔焊接施工......................................................................................1513.箱罐焊接施工.........................................................................................1614支吊架及平台、走梯焊接施工..................................................................1615.施工工序关键控制点...............................................................................1616质量保证措施..........................................................................................2017.安全文明施工保证措施......................................................................21危险源辨识风险评价表...........................................................................22环境因素辨识及评价..............................................................................23重大风险作业危险控制措施验证表.......................................................24一、编制依据依据建设单位提供的施工图纸和相关的规程、规范、标准、图集进行编制1.工程建设标准强制性条文《电力工程部分》2011版2.电力建设安全工作规程DL5009.1-20023.电力建设安全健康与环境管理工作规定2002-01-21项目经理4.电力建设施工质量验收及评价规程(锅炉机组)DL/T5210.2-20095.电力建设施工质量验收及评价规程(管道及系统)DL/T5210.5-20096.火力发电厂焊接技术规程T869-20047.管道焊接接头超声波检验技术规范DL/T820-20028.钢制承压管道对接焊焊接接头射线检验技术规范DL/T821-20029.钢焊缝手工超声波探伤方法和探伤结果分级GB/T11345-8910.《钢熔化焊对接接头射线照相和质量分级》(GB-3323)11.金属熔化焊焊接接头射线照相GB/T3323-200512.《绿色施工导则》建质【2007】223号13.《设计部门出版的脱硫系统吸收塔施工图》二、工程概况重庆合川双槐电厂二期扩建工程是规模为2×660MW超超临界燃煤机组。一体化工程包括脱硫、脱硝及除尘系统,本范围不包括脱硝、除尘系统的安装部分。脱硫系统:4#锅炉加装一套石灰石-石膏湿法脱硫装置(简称FGD),全烟气脱硫,脱硫效率不小于95%,不设烟气旁路,脱硫工程与主机同步实施。公用系统按2×660MW机组统一规划,土建建构筑物分次建成,与设备安装分期施工。本脱硫工程受场地的限制,吸收塔烟囱对称布置;4#锅炉引风机室、4#吸收塔、烟囱、事故浆液箱紧密布置。4#吸收塔、4#浆液循环泵管道、4#石灰石粉仓管道、4#氧...
