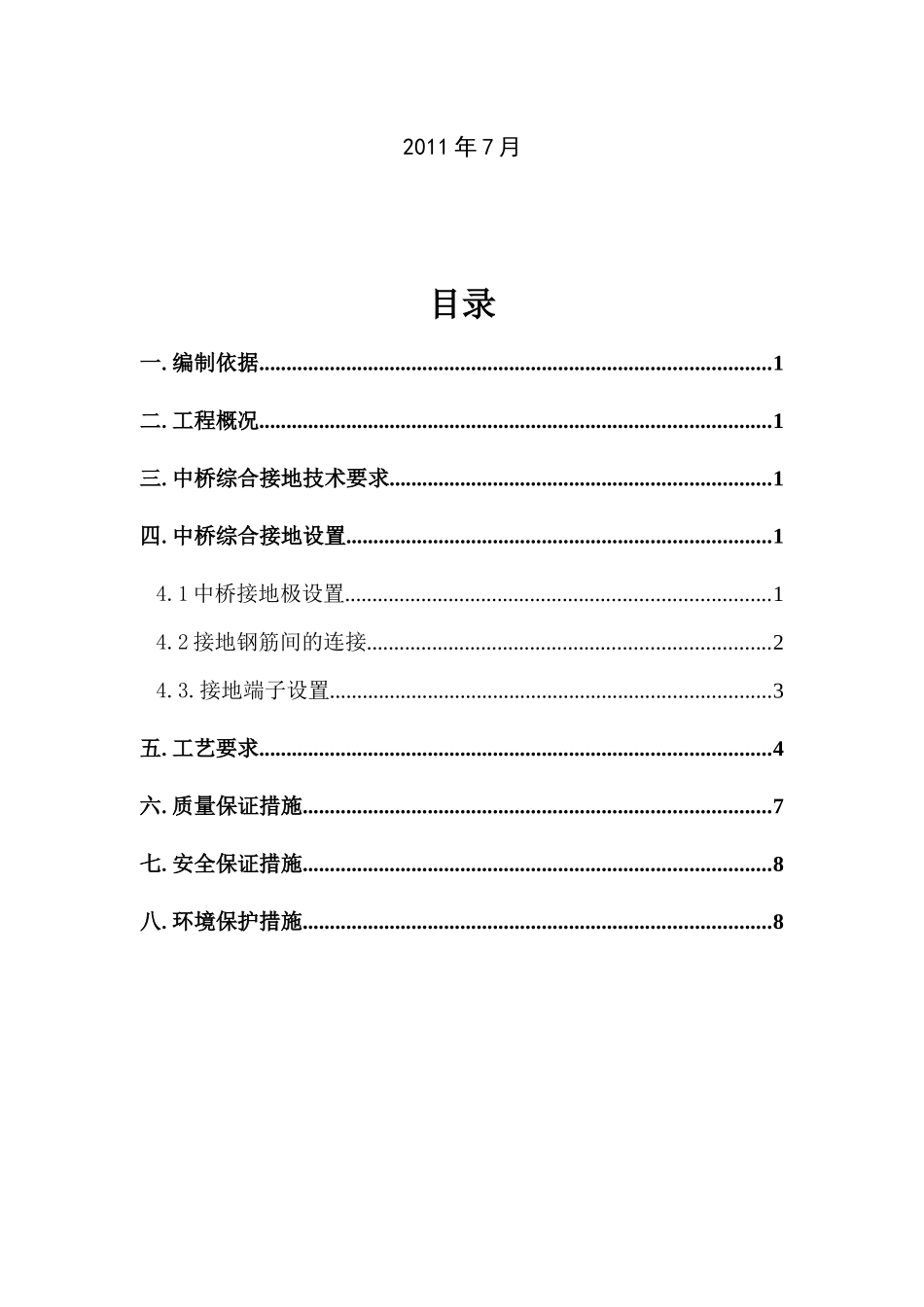

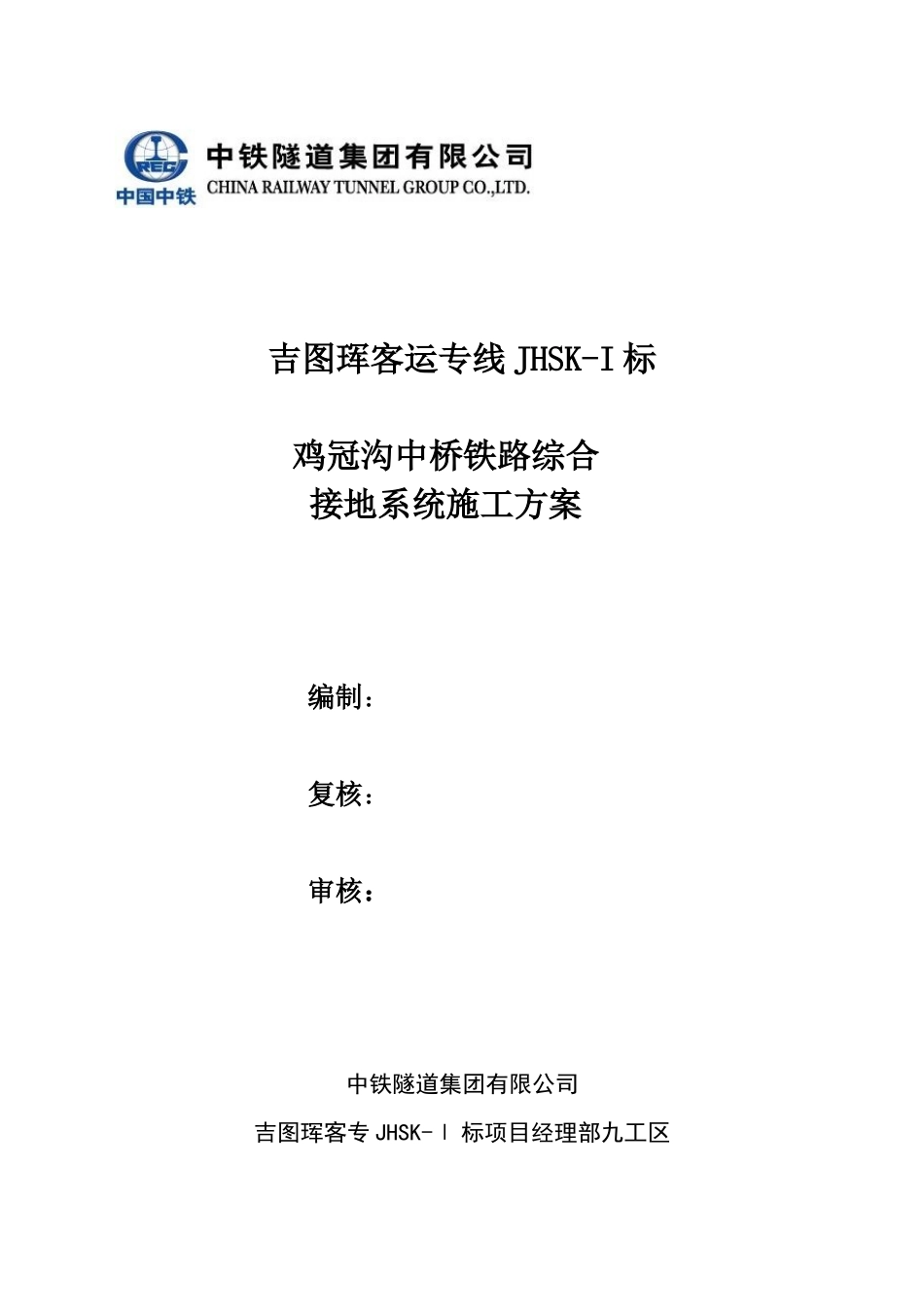

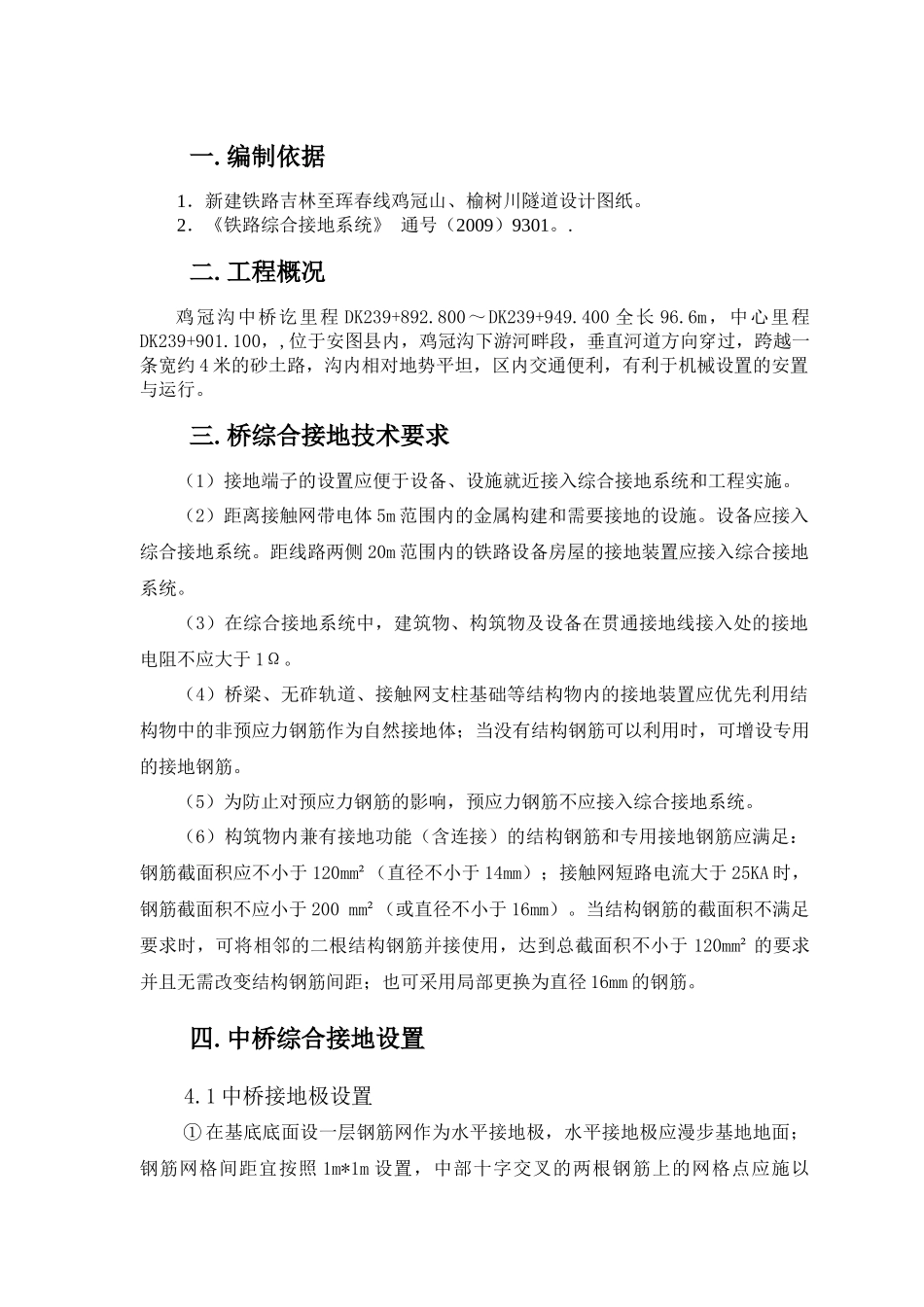

吉图珲客运专线JHSK-I标鸡冠沟中桥铁路综合接地系统施工方案编制：复核：审核：中铁隧道集团有限公司吉图珲客专JHSK-Ⅰ标项目经理部九工区2011年7月目录一.编制依据..............................................................................................1二.工程概况..............................................................................................1三.中桥综合接地技术要求......................................................................1四.中桥综合接地设置..............................................................................14.1中桥接地极设置..............................................................................14.2接地钢筋间的连接..........................................................................24.3.接地端子设置.................................................................................3五.工艺要求..............................................................................................4六.质量保证措施......................................................................................7七.安全保证措施......................................................................................8八.环境保护措施......................................................................................8一.编制依据1．新建铁路吉林至珲春线鸡冠山、榆树川隧道设计图纸。2．《铁路综合接地系统》通号（2009）9301。.二.工程概况鸡冠沟中桥讫里程DK239+892.800～DK239+949.400全长96.6m，中心里程DK239+901.100，,位于安图县内，鸡冠沟下游河畔段，垂直河道方向穿过，跨越一条宽约4米的砂土路，沟内相对地势平坦，区内交通便利，有利于机械设置的安置与运行。三.桥综合接地技术要求（1）接地端子的设置应便于设备、设施就近接入综合接地系统和工程实施。（2）距离接触网带电体5m范围内的金属构建和需要接地的设施。设备应接入综合接地系统。距线路两侧20m范围内的铁路设备房屋的接地装置应接入综合接地系统。（3）在综合接地系统中，建筑物、构筑物及设备在贯通接地线接入处的接地电阻不应大于1Ω。（4）桥梁、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力钢筋作为自然接地体；当没有结构钢筋可以利用时，可增设专用的接地钢筋。（5）为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统。（6）构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足：钢筋截面积应不小于120mm²（直径不小于14mm）；接触网短路电流大于25KA时，钢筋截面积不应小于200mm²（或直径不小于16mm）。当结构钢筋的截面积不满足要求时，可将相邻的二根结构钢筋并接使用，达到总截面积不小于120mm²的要求并且无需改变结构钢筋间距；也可采用局部更换为直径16mm的钢筋。四.中桥综合接地设置4.1中桥接地极设置①在基底底面设一层钢筋网作为水平接地极，水平接地极应漫步基地地面；钢筋网格间距宜按照1m*1m设置，中部十字交叉的两根钢筋上的网格点应施以“L”形焊接，外围钢筋应闭合焊接，其他节点绑扎；水平接地极钢筋网格的外缘距承台混凝土地面不大于70mm。4.2接地钢筋间的连接（1)桥梁贯通地线铺设于通信信号电缆槽内，接地极充分利用桥墩基础设置。（2)桥梁地段综合接地均采用桥隧型接地端子。接地端子直接浇筑在混凝土结构内，表面与结构面齐平。（3)无砟轨道桥梁梁体接地设置要求：在梁体上表层（或保护层）设纵向接地钢筋，分别设于两侧防护墙下部及上、下行无砟轨道底座板间的1/3和2/3处，并纵向贯通整片梁；轨道底座板间的纵向钢筋距混凝土表面的距离应小于100mm。纵向接地钢筋与梁端的横向结构钢筋连接，实现两侧贯通地线的横连4.3.接地端子设置（1）.扩大基础及墩身如下图所示。（2）.桥台如下图所示。（3）.现浇梁及电缆槽如下图所示。（4）、桥接地装置均采用桥隧型接地端子。如下图所示。五.工艺要求1、接地...
