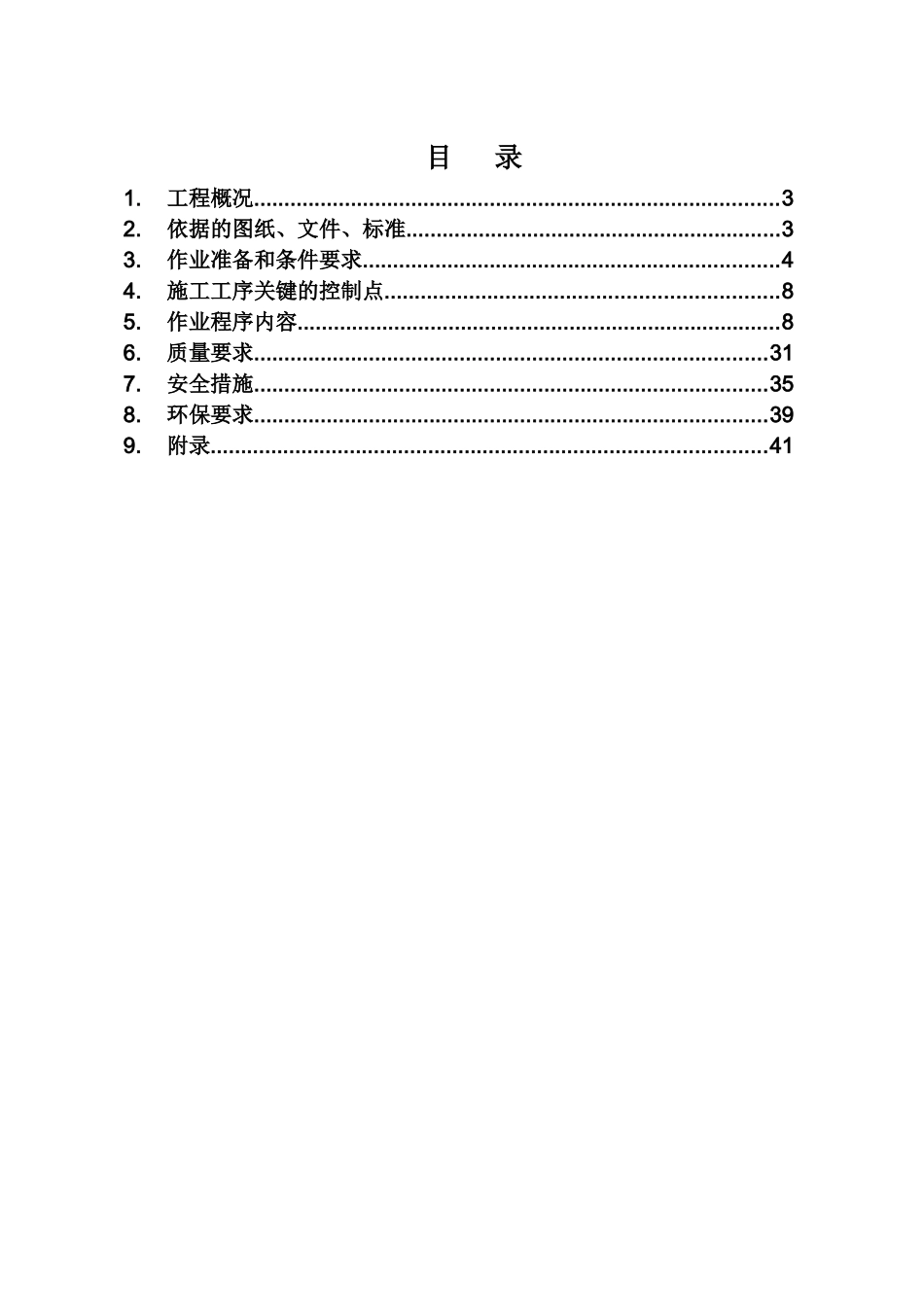

目录1.工程概况.......................................................................................32.依据的图纸、文件、标准..............................................................33.作业准备和条件要求.....................................................................44.施工工序关键的控制点.................................................................85.作业程序内容................................................................................86.质量要求.....................................................................................317.安全措施.....................................................................................358.环保要求.....................................................................................399.附录............................................................................................413.2.总体施工方案烟囱钢内筒板材拟在现场(加工厂)号料、刨边、卷制、喷砂、喷漆、制作成4米高标准节。以上工序完工并检验合格后根据安装需要运至施工现场烟囱旁的运输轨道上钢结构整体安装顺序为外筒完工后安装五层钢平台，但暂不装钢梯。施工吊笼作为上下人及垂直运输工具（施工吊笼位置及计算详见钢平台及钢爬梯安装方案）。安装吊装用大吨位千斤顶及钢铰线。在烟囱内安装钢内筒施工用内吊架（内吊架两层）。在钢烟囱基础上安装外操作架，正对轨道方向留出4.5×7.5米进出口。操作架采用槽钢焊接成环形，高8米（见图示）。钢内筒采用倒装法施工，先安装顶部75～80米不锈钢部分，之后提升4.0米高，在下部再拼接一段，循环往复直到内筒上升到80米为止。第一个安装完工后，进行第二个安装，方法同第一个。烟囱筒体倒装结束后，永久固定在混凝土基础上。同设备安装单位协调好，在钢内筒上开烟道孔。1.1.施工平面布置3.3.1施工平面布置的原则施工现场平面布置分为加工区和安装区，加工区按照流水施工的工艺流程布置，即按照：放样区→切割区→卷制区→喷砂区→涂装区→组标准节区→堆放区的流程布置生产加工场地，尽量减少运输量，避免倒流水。根据生产需要合理安排操作面积，以保证安全操作，保证材料和零件有必要的堆放场地。保证半成品顺利周转，成品顺利运出，便利供电，供水等线路的布置。安装区为烟囱施工洞口轨道到烟囱钢筒基础面，内吊架及外操作架。3.3.2施工生产用地面积的确定钢烟囱制作，安装需要的场地包括生产用地，构件堆场用地，材料堆场用地，临时生活用地，进出场道路用地。本工程因施工洞口较小，采用将7.5×4.0米标准节运入烟囱内组对。1.2.烟囱单个主体钢材约为750吨，材料堆场需要1500平米。1.3.施工机械布置加工区需要设置的大型施工机械包括卷板机及20吨龙门吊，主要用于烟囱钢板的卷圈，加固角钢及槽钢的卷圆、组对、运输。钢内筒标准节从加工区到现场采用平板车运输。从混凝土烟囱洞口外到混凝土烟囱内的水平运输采用轨道及卷扬机配合进行运输。将标准节放在轨道上的运输小车上，用卷扬机将小车拖入烟囱内进行安装。其它施工机械主要包括焊接机械，切割机械，除锈机械等。序号设备名称规格型号数量备注1龙门吊20吨1台水平及垂直运输2卷扬机5吨1台牵引小车3卷板机1台幅宽2.05米，板厚36mm4倒链葫芦5吨6台链长6米5倒链葫芦3吨6台6倒链葫芦1吨5台7单门滑车5吨10台8双门滑车20吨5台9卷扬机1吨2台10液压油泵4台运输小车11千斤顶250吨8台吊装用12导向滑车3吨12组牵引用13半自动切割机3台制作用14等离子切割机1台切割不锈钢15空压机0.6立方2台清根16交流焊机500KVA10台17直流焊机500KVA2台18气保焊机500KVA8台19碳弧气刨2套20千斤顶10吨10台21千斤顶20吨4台22烘箱1台23卷板机1台24角向磨光机10台25砂轮机台式1台26砂轮切割机1台27水准仪1台28经纬仪1台29测温仪1台30漆膜测厚仪1台31同步提升控制设备1套32对讲机1KM内6对33卡环10吨以上20个34卡环10吨以下50个1.4.劳动力计划序号工种人数序号工种人数1项目经理1人12铆工6人2项目副经理1人13焊工20人3...
