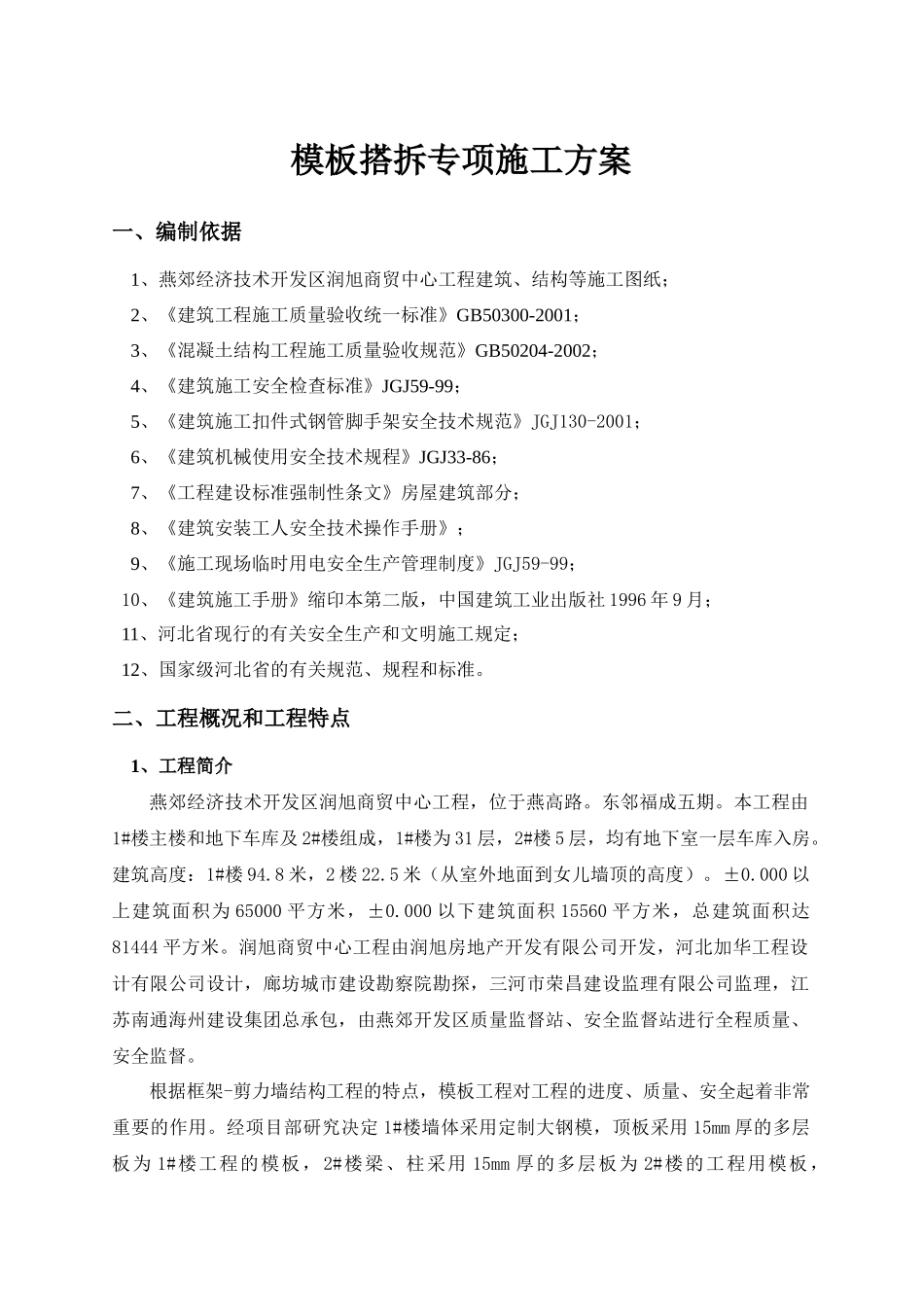

润旭商贸中心模板搭拆施工方案南通海洲建设集团2013年7月模板搭拆专项施工方案一、编制依据1、燕郊经济技术开发区润旭商贸中心工程建筑、结构等施工图纸；2、《建筑工程施工质量验收统一标准》GB50300-2001；3、《混凝土结构工程施工质量验收规范》GB50204-2002；4、《建筑施工安全检查标准》JGJ59-99；5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；6、《建筑机械使用安全技术规程》JGJ33-86；7、《工程建设标准强制性条文》房屋建筑部分；8、《建筑安装工人安全技术操作手册》；9、《施工现场临时用电安全生产管理制度》JGJ59-99；10、《建筑施工手册》缩印本第二版，中国建筑工业出版社1996年9月；11、河北省现行的有关安全生产和文明施工规定；12、国家级河北省的有关规范、规程和标准。二、工程概况和工程特点1、工程简介燕郊经济技术开发区润旭商贸中心工程，位于燕高路。东邻福成五期。本工程由1#楼主楼和地下车库及2#楼组成，1#楼为31层，2#楼5层，均有地下室一层车库入房。建筑高度：1#楼94.8米，2楼22.5米（从室外地面到女儿墙顶的高度）。±0.000以上建筑面积为65000平方米，±0.000以下建筑面积15560平方米，总建筑面积达81444平方米。润旭商贸中心工程由润旭房地产开发有限公司开发，河北加华工程设计有限公司设计，廊坊城市建设勘察院勘探，三河市荣昌建设监理有限公司监理，江苏南通海州建设集团总承包，由燕郊开发区质量监督站、安全监督站进行全程质量、安全监督。根据框架-剪力墙结构工程的特点，模板工程对工程的进度、质量、安全起着非常重要的作用。经项目部研究决定1#楼墙体采用定制大钢模，顶板采用15mm厚的多层板为1#楼工程的模板，2#楼梁、柱采用15mm厚的多层板为2#楼的工程用模板，Φ48×3.5钢管碗扣架作为模板支撑体系和加固体系。2#楼柱、梁板配两套模板，1#楼墙体配一套大钢模，顶板配三套模板，以便模板周转。经施工图计算约需多层层板82000m2，钢管约1500吨，扣件20万只。订制大模板2000m2。本工程±0.000相当于海拔绝对标高22.6m。三、构造要求和施工方法（一）梁模板高支撑架的构造和施工要求[工程经验]除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容1、模板支架的构造要求①梁板模板高支撑架可以根据设计荷载采用碗扣式架子支撑：间距为900mm×900mm；②碗扣式支撑架为满足设计刚度水平拉杆距底部600mm，以上每1.5m一道；③梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。2、立杆步距的设计①当架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设置；②当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置，但变化不要过多；③高支撑架步距以0.9--1.5m为宜，不宜超过1.5m。3、整体性构造层的设计①当支撑架高度≥20m或横向高宽比≥6时，需要设置整体性单或双水平加强层；②梁底单水平加强层可以每4--6米沿水平结构层设置水平斜杆或剪刀撑，且须与立杆连接，设置斜杆层数要大于水平框格总数的1/3；③双水平加强层在支撑架的顶部和中部每隔10--15m设置，四周和中部每10--15m设竖向斜杆，使其具有较大刚度和变形约束的空间结构层；④在任何情况下，高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。4、剪刀撑的设计①沿支架四周外立面应满足立面满设剪刀撑；②中部可根据需要并依构架框格的大小，每隔10--15m设置。5、顶部支撑点的设计①最好在立杆顶部设置支托板，其距离支架顶层横杆的高度不宜大于400mm；②顶部支撑点位于顶层横杆时，应靠近立杆，且不宜大于200mm；③支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N≤12kN时，可用双扣件；大于12kN时应用顶托方式。6、支撑架搭设的要求①严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；②确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求；③确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制45-60N.m，钢管不能选用已经长期使用发生变形的；④地基支座的设计要满足承载力的要求。7、施工使用的要求①精心设计...
