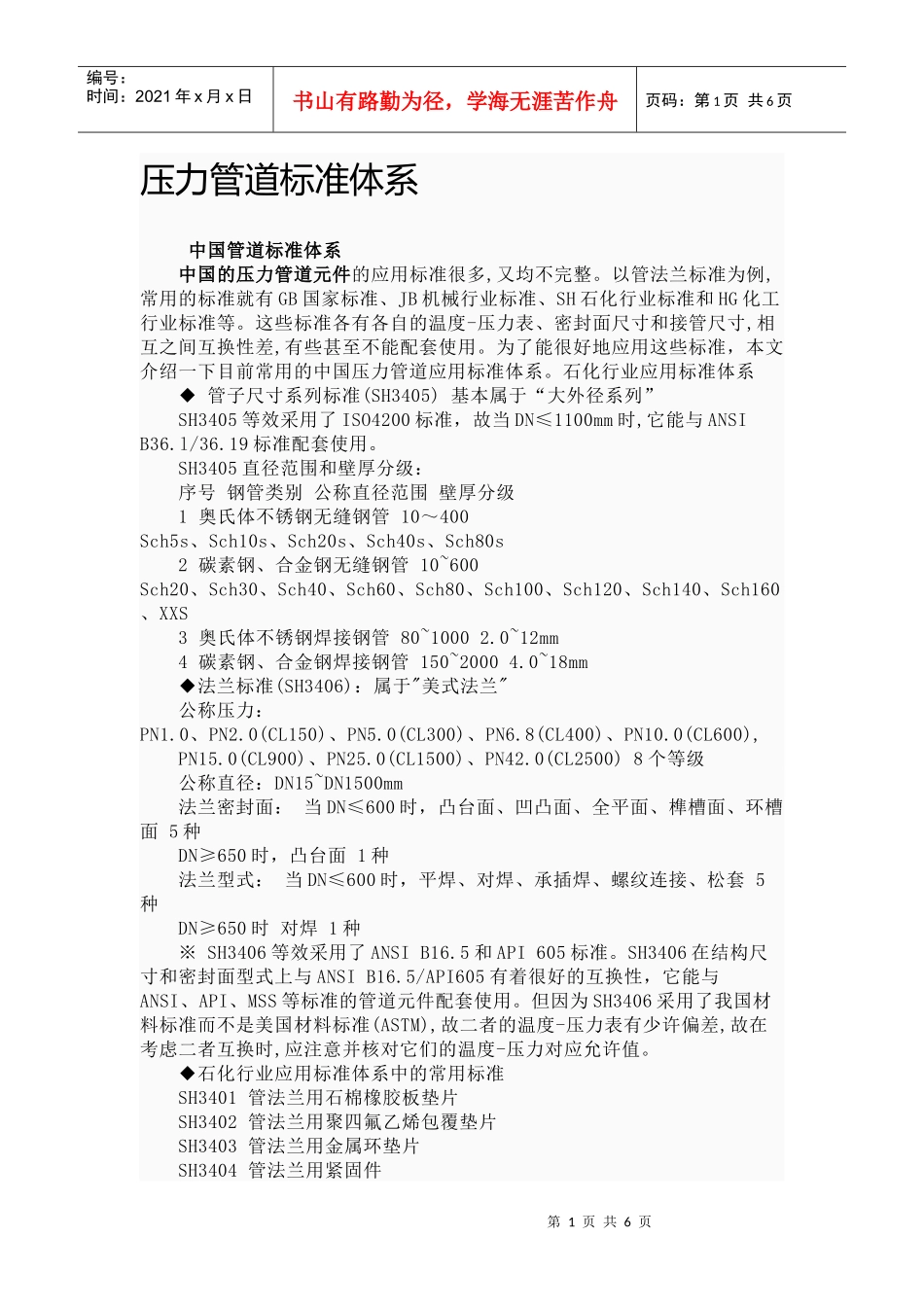

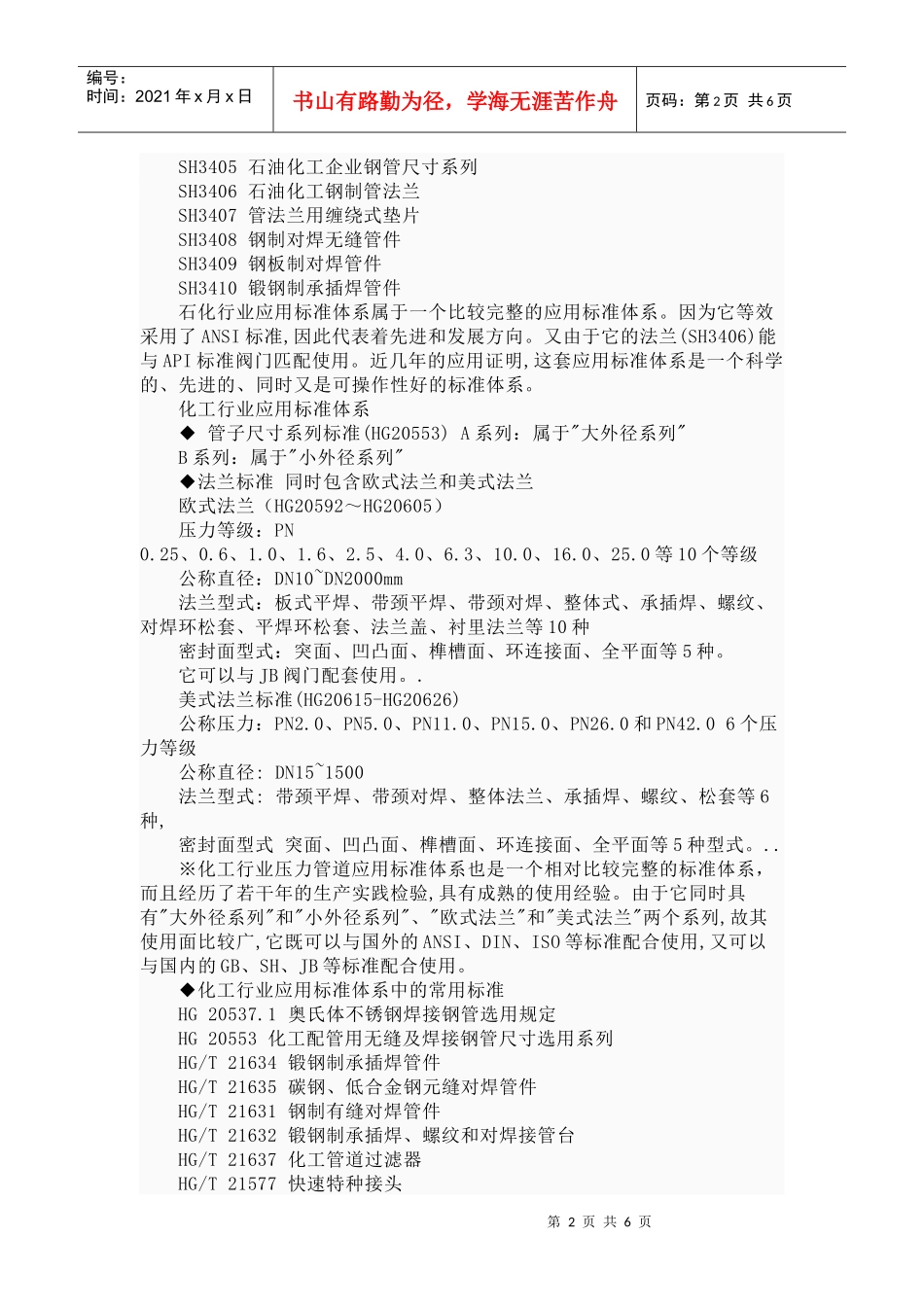

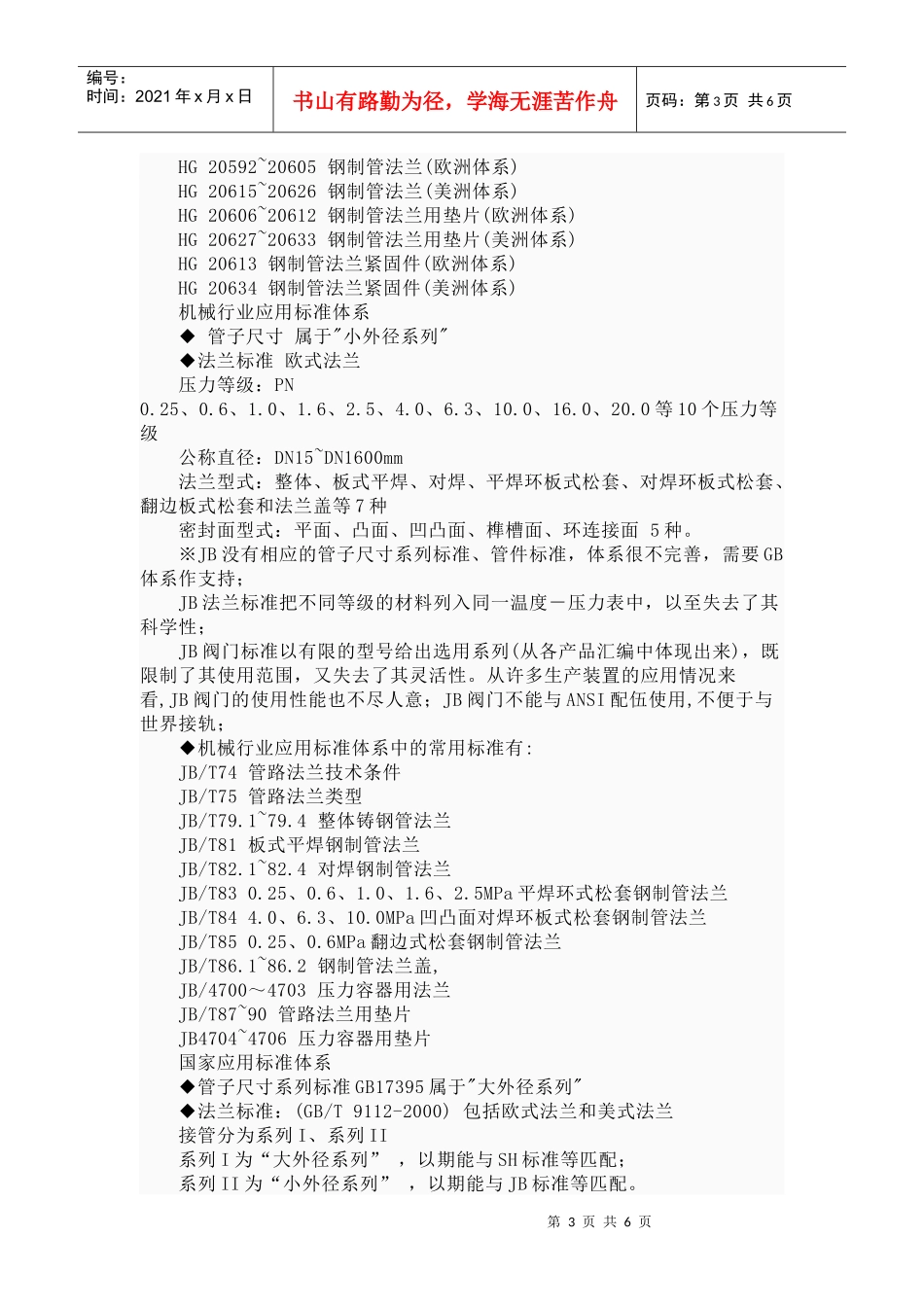

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页压力管道标准体系中国管道标准体系中国的压力管道元件的应用标准很多,又均不完整。以管法兰标准为例,常用的标准就有GB国家标准、JB机械行业标准、SH石化行业标准和HG化工行业标准等。这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准，本文介绍一下目前常用的中国压力管道应用标准体系。石化行业应用标准体系◆管子尺寸系列标准(SH3405)基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSIB36.l/36.19标准配套使用。SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1奥氏体不锈钢无缝钢管10～400Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2碳素钢、合金钢无缝钢管10~600Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3奥氏体不锈钢焊接钢管80~10002.0~12mm4碳素钢、合金钢焊接钢管150~20004.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500)8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套5种DN≥650时对焊1种※SH3406等效采用了ANSIB16.5和API605标准。SH3406在结构尺寸和密封面型式上与ANSIB16.5/API605有着很好的互换性，它能与ANSI、API、MSS等标准的管道元件配套使用。但因为SH3406采用了我国材料标准而不是美国材料标准(ASTM),故二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值。◆石化行业应用标准体系中的常用标准SH3401管法兰用石棉橡胶板垫片SH3402管法兰用聚四氟乙烯包覆垫片SH3403管法兰用金属环垫片SH3404管法兰用紧固件第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页SH3405石油化工企业钢管尺寸系列SH3406石油化工钢制管法兰SH3407管法兰用缠绕式垫片SH3408钢制对焊无缝管件SH3409钢板制对焊管件SH3410锻钢制承插焊管件石化行业应用标准体系属于一个比较完整的应用标准体系。因为它等效采用了ANSI标准,因此代表着先进和发展方向。又由于它的法兰(SH3406)能与API标准阀门匹配使用。近几年的应用证明,这套应用标准体系是一个科学的、先进的、同时又是可操作性好的标准体系。化工行业应用标准体系◆管子尺寸系列标准(HG20553)A系列：属于"大外径系列"B系列：属于"小外径系列"◆法兰标准同时包含欧式法兰和美式法兰欧式法兰（HG20592～HG20605）压力等级：PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0等10个等级公称直径：DN10~DN2000mm法兰型式：板式平焊、带颈平焊、带颈对焊、整体式、承插焊、螺纹、对焊环松套、平焊环松套、法兰盖、衬里法兰等10种密封面型式：突面、凹凸面、榫槽面、环连接面、全平面等5种。它可以与JB阀门配套使用。.美式法兰标准(HG20615-HG20626)公称压力：PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.06个压力等级公称直径:DN15~1500法兰型式:带颈平焊、带颈对焊、整体法兰、承插焊、螺纹、松套等6种,密封面型式突面、凹凸面、榫槽面、环连接面、全平面等5种型式。..※化工行业压力管道应用标准体系也是一个相对比较完整的标准体系，而且经历了若干年的生产实践检验,具有成熟的使用经验。由于它同时具有"大外径系列"和"小外径系列"、"欧式法兰"和"美式法兰"两个系列,故其使用面比较广,它既可以与国外的ANSI、DIN、ISO等标准配合使用,又可以与国内的GB、SH、JB等标准配合使用。◆化工行业应用标准体系中的常用标准HG20537.1奥氏体不锈钢焊接钢管选用规定HG20553化工配管用无缝及焊接钢管尺寸选用系列HG/T21634锻钢制承插焊管件HG/T21635碳钢、低合金钢元缝对焊管件HG/T21631钢制有缝对焊管件HG/T21632锻钢制承插焊、螺纹和对焊接管台HG/T21637化工管道...
