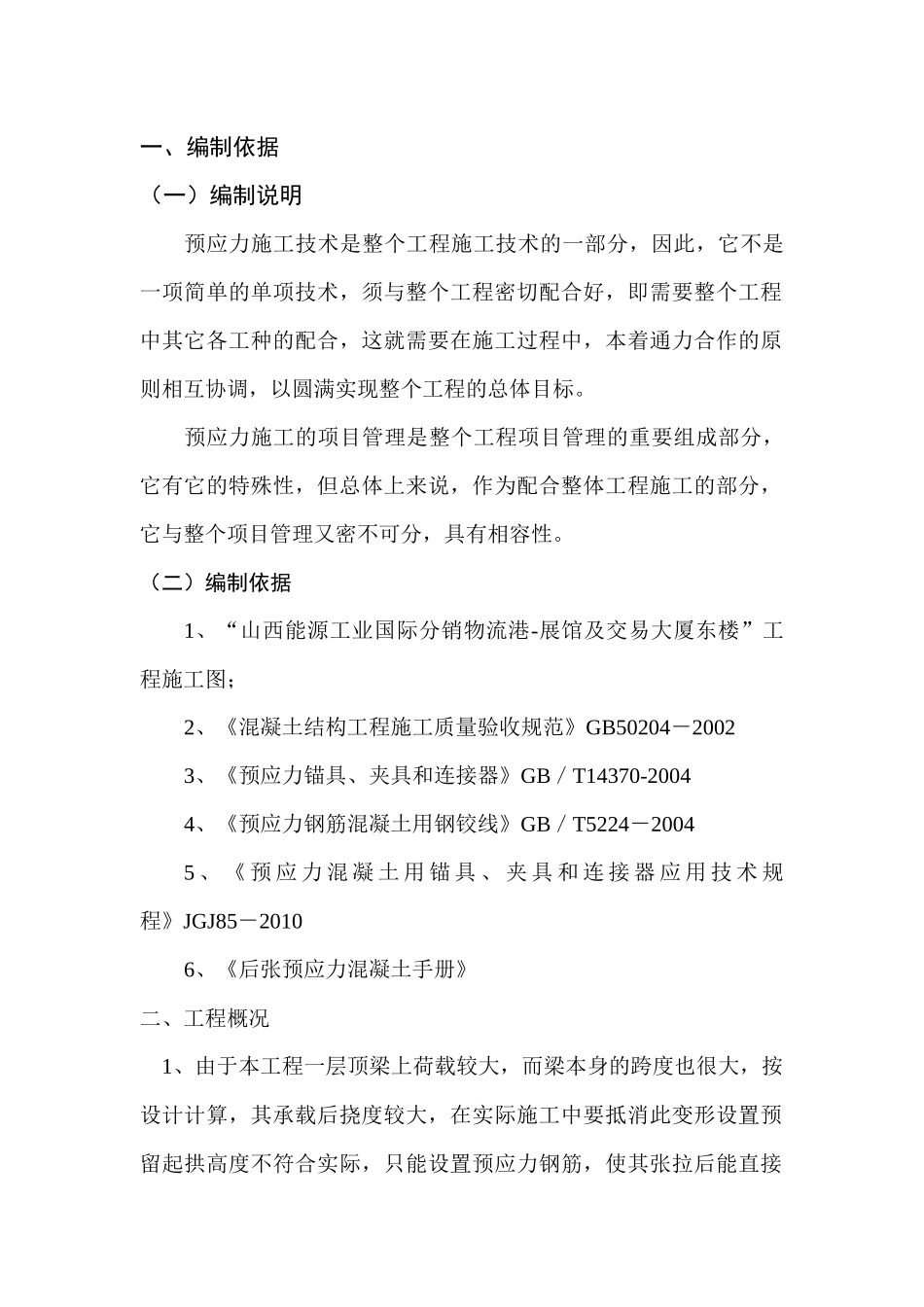

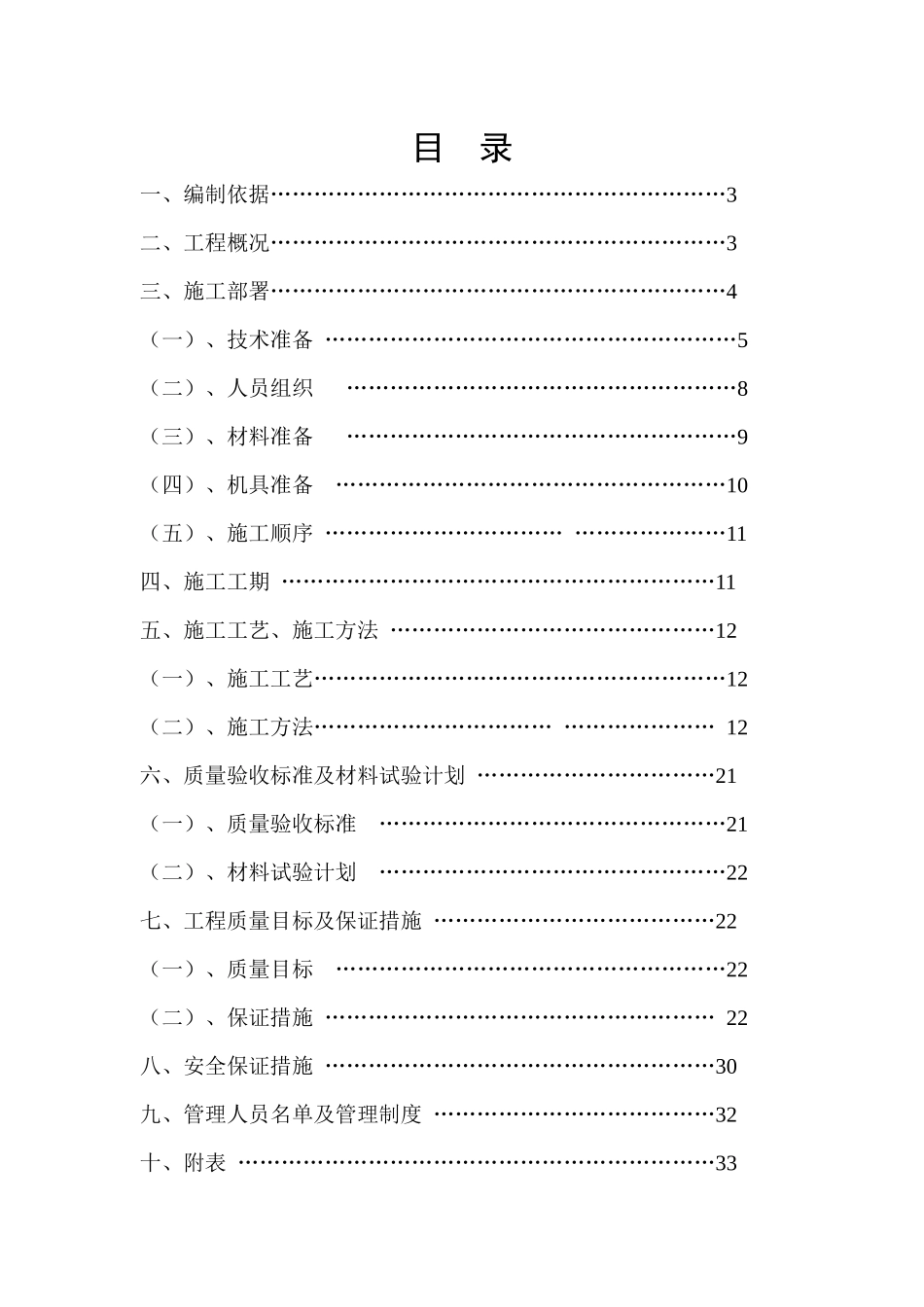

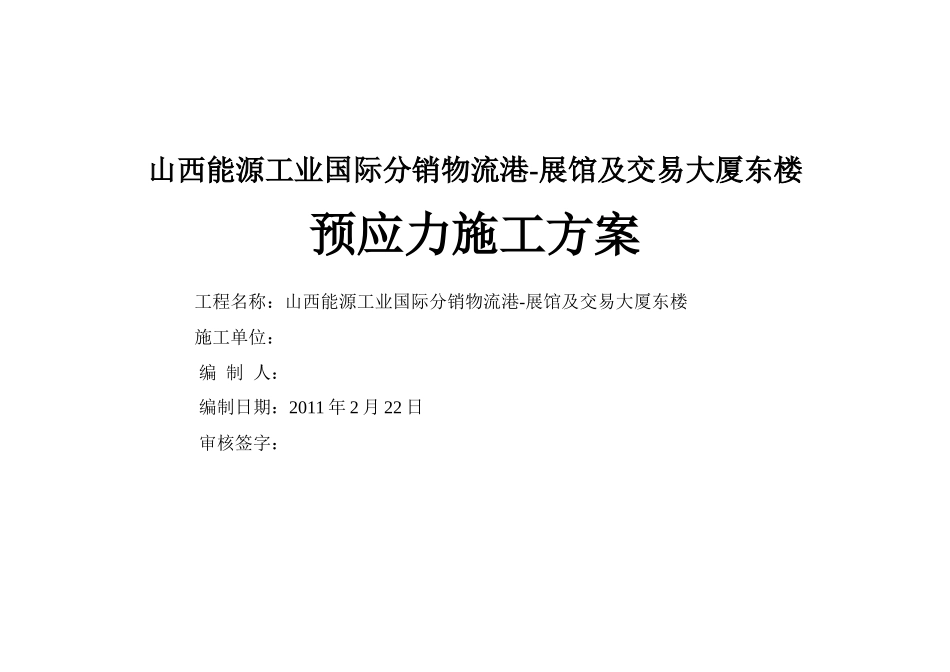

山西能源工业国际分销物流港-展馆及交易大厦东楼预应力施工方案工程名称：山西能源工业国际分销物流港-展馆及交易大厦东楼施工单位：编制人：编制日期：2011年2月22日审核签字：目录一、编制依据………………………………………………………3二、工程概况………………………………………………………3三、施工部署………………………………………………………4（一）、技术准备…………………………………………………5（二）、人员组织………………………………………………8（三）、材料准备………………………………………………9（四）、机具准备………………………………………………10（五）、施工顺序………………………………………………11四、施工工期……………………………………………………11五、施工工艺、施工方法………………………………………12（一）、施工工艺…………………………………………………12（二）、施工方法………………………………………………12六、质量验收标准及材料试验计划……………………………21（一）、质量验收标准…………………………………………21（二）、材料试验计划…………………………………………22七、工程质量目标及保证措施…………………………………22（一）、质量目标………………………………………………22（二）、保证措施………………………………………………22八、安全保证措施………………………………………………30九、管理人员名单及管理制度…………………………………32十、附表…………………………………………………………33一、编制依据（一）编制说明预应力施工技术是整个工程施工技术的一部分，因此，它不是一项简单的单项技术，须与整个工程密切配合好，即需要整个工程中其它各工种的配合，这就需要在施工过程中，本着通力合作的原则相互协调，以圆满实现整个工程的总体目标。预应力施工的项目管理是整个工程项目管理的重要组成部分，它有它的特殊性，但总体上来说，作为配合整体工程施工的部分，它与整个项目管理又密不可分，具有相容性。（二）编制依据1、“山西能源工业国际分销物流港-展馆及交易大厦东楼”工程施工图；2、《混凝土结构工程施工质量验收规范》GB50204－20023、《预应力锚具、夹具和连接器》GB／T14370-20044、《预应力钢筋混凝土用钢铰线》GB／T5224－20045、《预应力混凝土用锚具、夹具和连接器应用技术规程》JGJ85－20106、《后张预应力混凝土手册》二、工程概况1、由于本工程一层顶梁上荷载较大，而梁本身的跨度也很大，按设计计算，其承载后挠度较大，在实际施工中要抵消此变形设置预留起拱高度不符合实际，只能设置预应力钢筋，使其张拉后能直接起拱，并预留应力来抵消上部荷载带来的变形。2.本部分为连续预应力梁板结构，且结构形式复杂，特别是张拉端、锚固端的接点布置，不但要考虑柱筋、梁筋的调整，还要考虑张拉空间，部分张拉端设在梁内，此梁部分需后浇，增加了施工的难度。3.施工穿插繁多，特别是留设后浇带的影响，结构施工顺序、张拉顺序交织影响整体结构的施工工期，部分张拉端需要单独留设脚手架，必须统筹安排。4.预应力施工如跨越冬季施工,灌浆时可选择白天气温较高的时段，并注意天气预报，遇有温度有降到零下的可能时，停止灌浆操作,以防质量事故的发生。三、施工部署预应力混凝土梁施工过程总体流程图如下：细部计算方案编制方案审定施工准备施工过程监控结构检查、张拉前准备工作预应力张拉施工孔道灌浆钢绞线切割锚具封闭预应力钢筋混凝土梁施工过程流程图（一）、技术准备1、完成设计交底和图纸会审，进行预应力工程细化设计（如需要），编制预应力施工方案，并报有关方批准；2、细化方案、交底，技术准备工作内容如下：(1)根据设计预应力曲线标高要求，分段计算绘制预应力筋支架高度，作为施工控制的指标。根据选用的锚具、波纹管尺寸绘制梁柱节点大样图，必要时调整普通钢筋位置，以保证预应力筋的位置。(2)绘制预应力梁平面图和断面图，并在图上标注灌浆孔、排气孔等；本工程可仅在张拉端垫板处留设灌浆孔，在固定端及孔道曲线的最高点留设排气...
