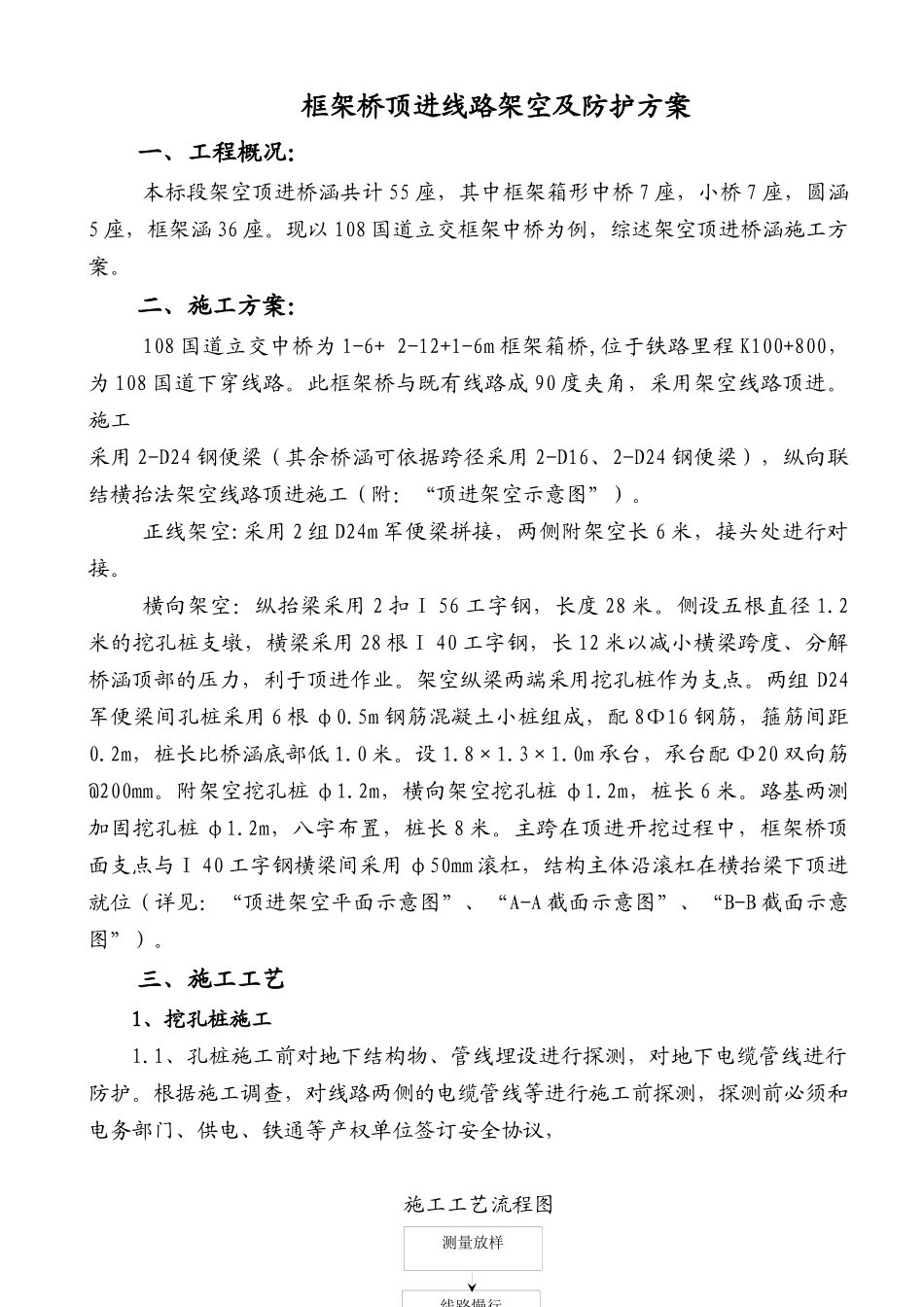

测量放样线路慢行框架桥顶进线路架空及防护方案一、工程概况：本标段架空顶进桥涵共计55座，其中框架箱形中桥7座，小桥7座，圆涵5座，框架涵36座。现以108国道立交框架中桥为例，综述架空顶进桥涵施工方案。二、施工方案：108国道立交中桥为1-6+2-12+1-6m框架箱桥,位于铁路里程K100+800，为108国道下穿线路。此框架桥与既有线路成90度夹角，采用架空线路顶进。施工采用2-D24钢便梁（其余桥涵可依据跨径采用2-D16、2-D24钢便梁），纵向联结横抬法架空线路顶进施工（附：“顶进架空示意图”）。正线架空:采用2组D24m军便梁拼接，两侧附架空长6米，接头处进行对接。横向架空：纵抬梁采用2扣Ⅰ56工字钢，长度28米。侧设五根直径1.2米的挖孔桩支墩，横梁采用28根Ⅰ40工字钢，长12米以减小横梁跨度、分解桥涵顶部的压力，利于顶进作业。架空纵梁两端采用挖孔桩作为支点。两组D24军便梁间孔桩采用6根φ0.5m钢筋混凝土小桩组成，配8Φ16钢筋，箍筋间距0.2m，桩长比桥涵底部低1.0米。设1.8×1.3×1.0m承台，承台配Φ20双向筋@200mm。附架空挖孔桩φ1.2m，横向架空挖孔桩φ1.2m，桩长6米。路基两测加固挖孔桩φ1.2m，八字布置，桩长8米。主跨在顶进开挖过程中，框架桥顶面支点与Ⅰ40工字钢横梁间采用φ50mm滚杠，结构主体沿滚杠在横抬梁下顶进就位（详见：“顶进架空平面示意图”、“A-A截面示意图”、“B-B截面示意图”）。三、施工工艺1、挖孔桩施工1.1、孔桩施工前对地下结构物、管线埋设进行探测，对地下电缆管线进行防护。根据施工调查，对线路两侧的电缆管线等进行施工前探测，探测前必须和电务部门、供电、铁通等产权单位签订安全协议，施工工艺流程图探测时要求产权部门必须派专人进行现场监督，严格按照产权部门的要求进行施工，用人工掏探形式，小心挖出电缆及管线，严禁用尖锐工具开挖，以免破坏电缆及管线，电缆、管线挖出后按产权部门的有关规定进行防护。1.2、挖孔桩施工列车慢行45km/h。开挖支墩孔桩采用人工开挖，按照架空图的要求确定好孔位后再进行开挖。为防止临时支墩开挖时塌孔，施工时首先对既有线道床进行加固。加固方法：给慢行点后对挖孔桩施工时每处采用长1.0~1.5米、直径50毫米的钢钎3根，在轨枕端头按间距1.5m打入路基面0.5-1.0m以下。在钢钎与线路间顺线路方向设置2.5米的挡板，将道碴堆放与道床与挡板间。钢钎、挡板、道碴任何时候不得高于轨面。道床清理加固后进行开挖支点孔桩，圆形支点桩采用以预制的钢筋混凝土套管护壁防护；每个预制钢筋混凝土护壁厚10cm。孔桩开挖时每0.5m一个循环作业，并在0.6m时所定进口，在开挖第一循环时（挖深0.5米）在孔口做成锁口，锁口高于路基面0.3米以防道碴、杂物及孔内进水。孔桩开挖施工中及开挖完毕在混凝土灌注前，在孔口设防护棚板进行加盖，防止运行中列车内杂物落入坑内伤人。防护棚盖用5厘米厚的木板或3毫米厚的钢板制成，以确保施工人员的安全。挖孔桩挖至要求深度后，灌注孔桩砼。孔桩混凝土浇筑按设计要求进行。1.3、在开挖支墩的同时严格按设计要求进行P50旧钢轨制作，为了方便操作，可将钢轨分为2节，在孔内直接用夹板连接。待孔桩挖至设计标高经检查深度达到要求后，人工进行下放钢轨，钢轨接头处用夹板连接。1.4、挖孔桩至设计深度后，灌注桩身砼，桩身采用C20钢筋混凝土，混凝土采用现场拌制混凝土。线路两侧的孔桩灌注时，混凝土采用搅拌站拌制好的混凝土送至工地，经人工窜筒送至孔内。两线间孔桩采用人工灌注。每灌注0.5m厚度时，人员进入孔内进行捣固。支墩施工时要求顶面平整，并养护达到设计强度后分别在其上设置一层枕木垛，铺设方法为枕木垂直线路方向铺设，每根枕木横向必须用扒钉与相邻枕木连成一个整体，并铺设牢固。支墩顶面预埋2根直经30毫米的防移固定钢筋，下部与支点钢筋笼焊连在一起，上部用U型卡、螺栓和扁铁扣件将便梁固定，防止钢梁纵横位移。2、线路架空线路架空施工期间，列车慢行45km/h通过施工地段。2.1、卸便梁、工字钢、扣轨及配件到位便梁及配件采用汽车运输到工地，汽车吊运至框架涵附近。2.3、架空辅助材料、杂料、检测工具等到位枕木、铁垫板、道钉、橡胶绝缘垫、杂木板等辅...
