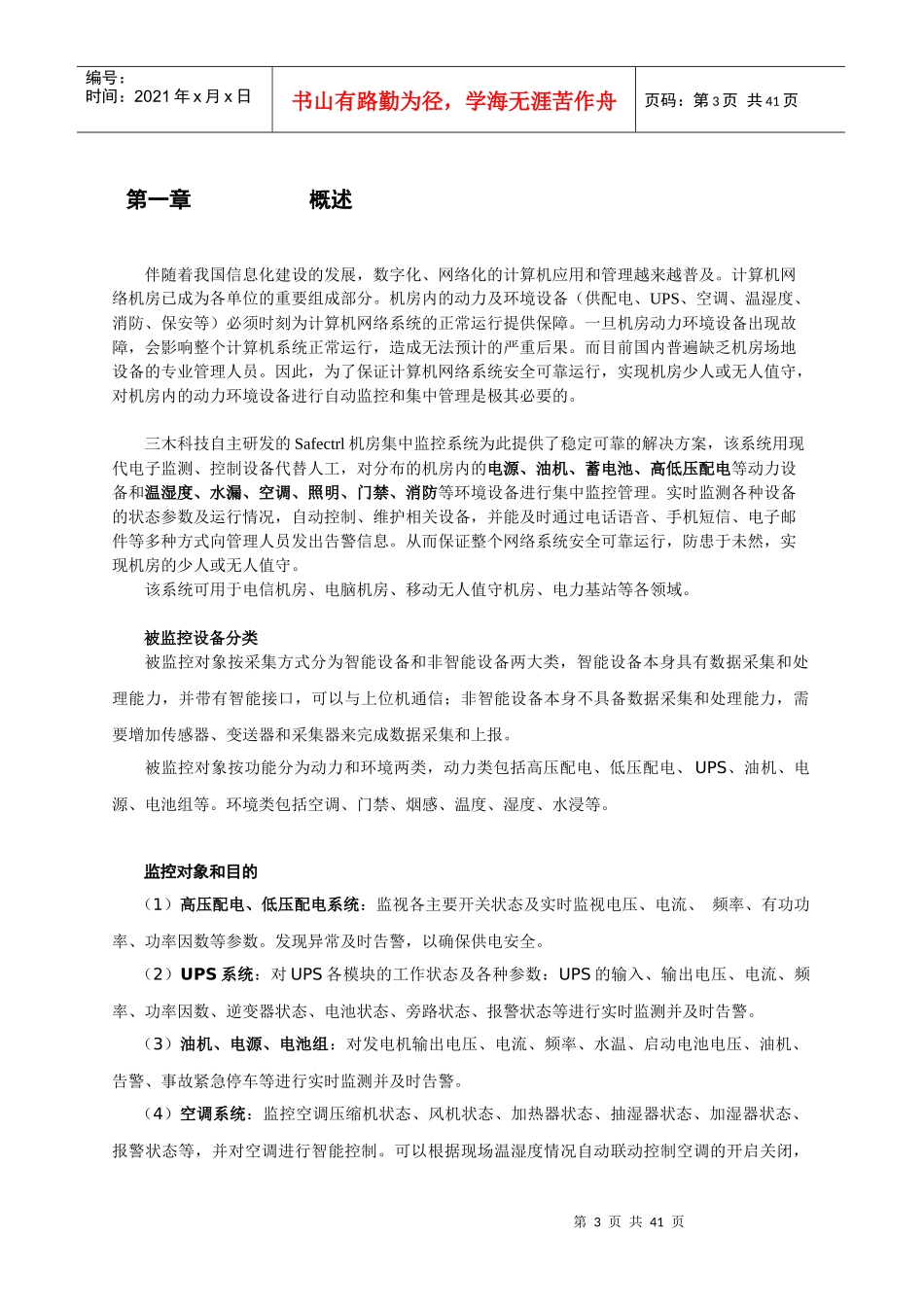

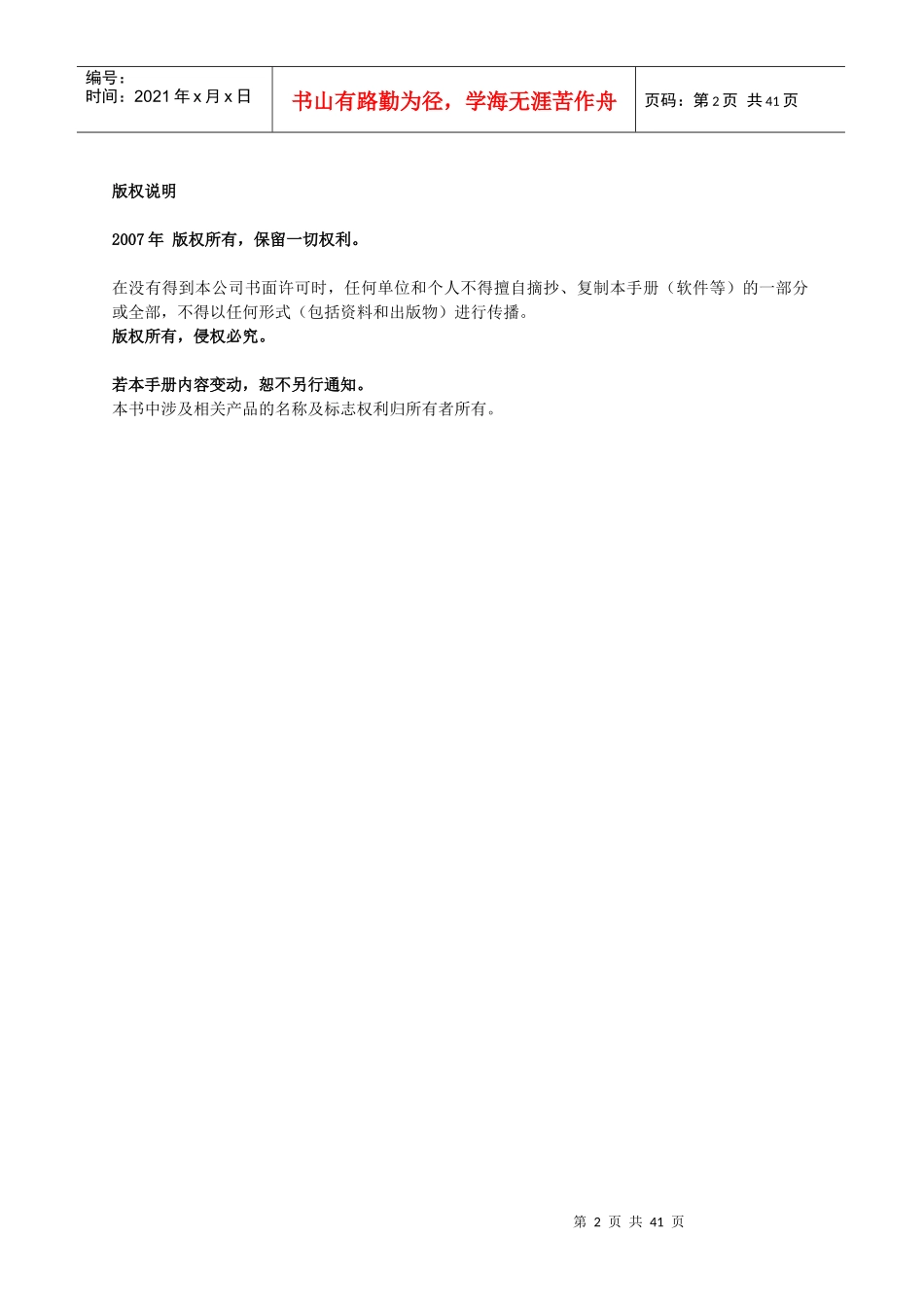

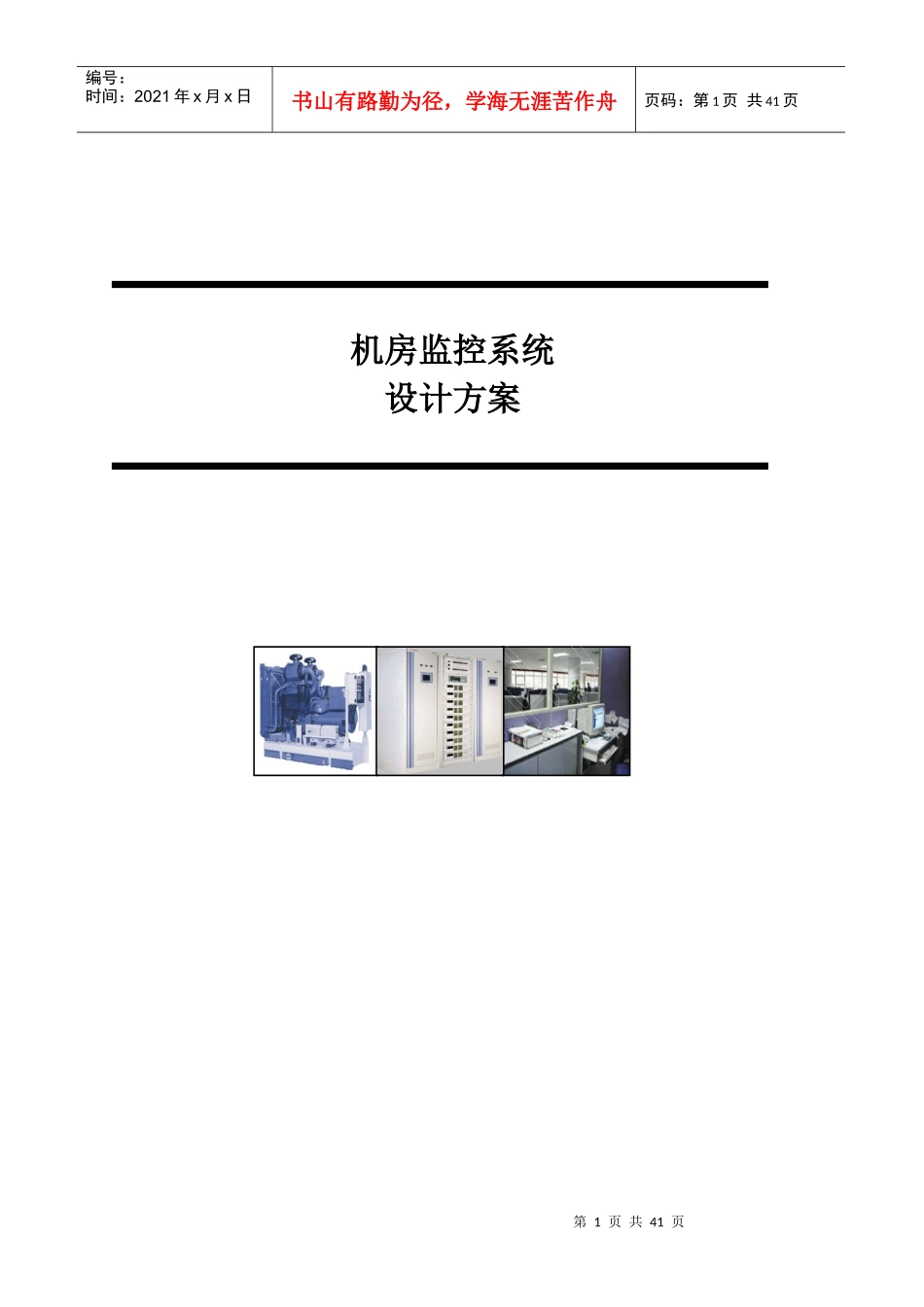

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页机房监控系统设计方案第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页版权说明2007年版权所有，保留一切权利。在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本手册（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。版权所有，侵权必究。若本手册内容变动，恕不另行通知。本书中涉及相关产品的名称及标志权利归所有者所有。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页第一章概述伴随着我国信息化建设的发展，数字化、网络化的计算机应用和管理越来越普及。计算机网络机房已成为各单位的重要组成部分。机房内的动力及环境设备（供配电、UPS、空调、温湿度、消防、保安等）必须时刻为计算机网络系统的正常运行提供保障。一旦机房动力环境设备出现故障，会影响整个计算机系统正常运行，造成无法预计的严重后果。而目前国内普遍缺乏机房场地设备的专业管理人员。因此，为了保证计算机网络系统安全可靠运行，实现机房少人或无人值守，对机房内的动力环境设备进行自动监控和集中管理是极其必要的。三木科技自主研发的Safectrl机房集中监控系统为此提供了稳定可靠的解决方案，该系统用现代电子监测、控制设备代替人工，对分布的机房内的电源、油机、蓄电池、高低压配电等动力设备和温湿度、水漏、空调、照明、门禁、消防等环境设备进行集中监控管理。实时监测各种设备的状态参数及运行情况，自动控制、维护相关设备，并能及时通过电话语音、手机短信、电子邮件等多种方式向管理人员发出告警信息。从而保证整个网络系统安全可靠运行，防患于未然，实现机房的少人或无人值守。该系统可用于电信机房、电脑机房、移动无人值守机房、电力基站等各领域。被监控设备分类被监控对象按采集方式分为智能设备和非智能设备两大类，智能设备本身具有数据采集和处理能力，并带有智能接口，可以与上位机通信；非智能设备本身不具备数据采集和处理能力，需要增加传感器、变送器和采集器来完成数据采集和上报。被监控对象按功能分为动力和环境两类，动力类包括高压配电、低压配电、UPS、油机、电源、电池组等。环境类包括空调、门禁、烟感、温度、湿度、水浸等。监控对象和目的（1）高压配电、低压配电系统：监视各主要开关状态及实时监视电压、电流、频率、有功功率、功率因数等参数。发现异常及时告警，以确保供电安全。（2）UPS系统：对UPS各模块的工作状态及各种参数：UPS的输入、输出电压、电流、频率、功率因数、逆变器状态、电池状态、旁路状态、报警状态等进行实时监测并及时告警。（3）油机、电源、电池组：对发电机输出电压、电流、频率、水温、启动电池电压、油机、告警、事故紧急停车等进行实时监测并及时告警。（4）空调系统：监控空调压缩机状态、风机状态、加热器状态、抽湿器状态、加湿器状态、报警状态等，并对空调进行智能控制。可以根据现场温湿度情况自动联动控制空调的开启关闭，第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页在机房核心设备正常运行的温差范围内，做到尽可能节约用电。（5）温湿度：精确测量机房的温湿度参数及报警状态等，并可与空调系统自动联动控制。（6）水浸监测：对机房漏水情况实时监测并及时告警。（7）消防系统：对温感、烟感进行实时监测并及时告警。（8）门禁系统监控：Safectrl监控系统在门禁基础上并入了一卡通系统，增加了服务及管理功能，对门禁系统实时监控管理。系统管理人员可以实时查看每个门区人员的进出情况（同时有照片显示）、每个门区的状态（包括门的开关，各种非正常状态报警等）；也可以在紧急状态打开或关闭所有的门区；且所有监控资料可整理为资料存档以备调用。（9）视频监控系统：与防盗设备联合实现图像监视及管理。可24小时视频实时监控机房，当机房发生非法入侵时视频监控系统能够自动对现场进行实时录像，以备取证。同时联动安防报警系统...
