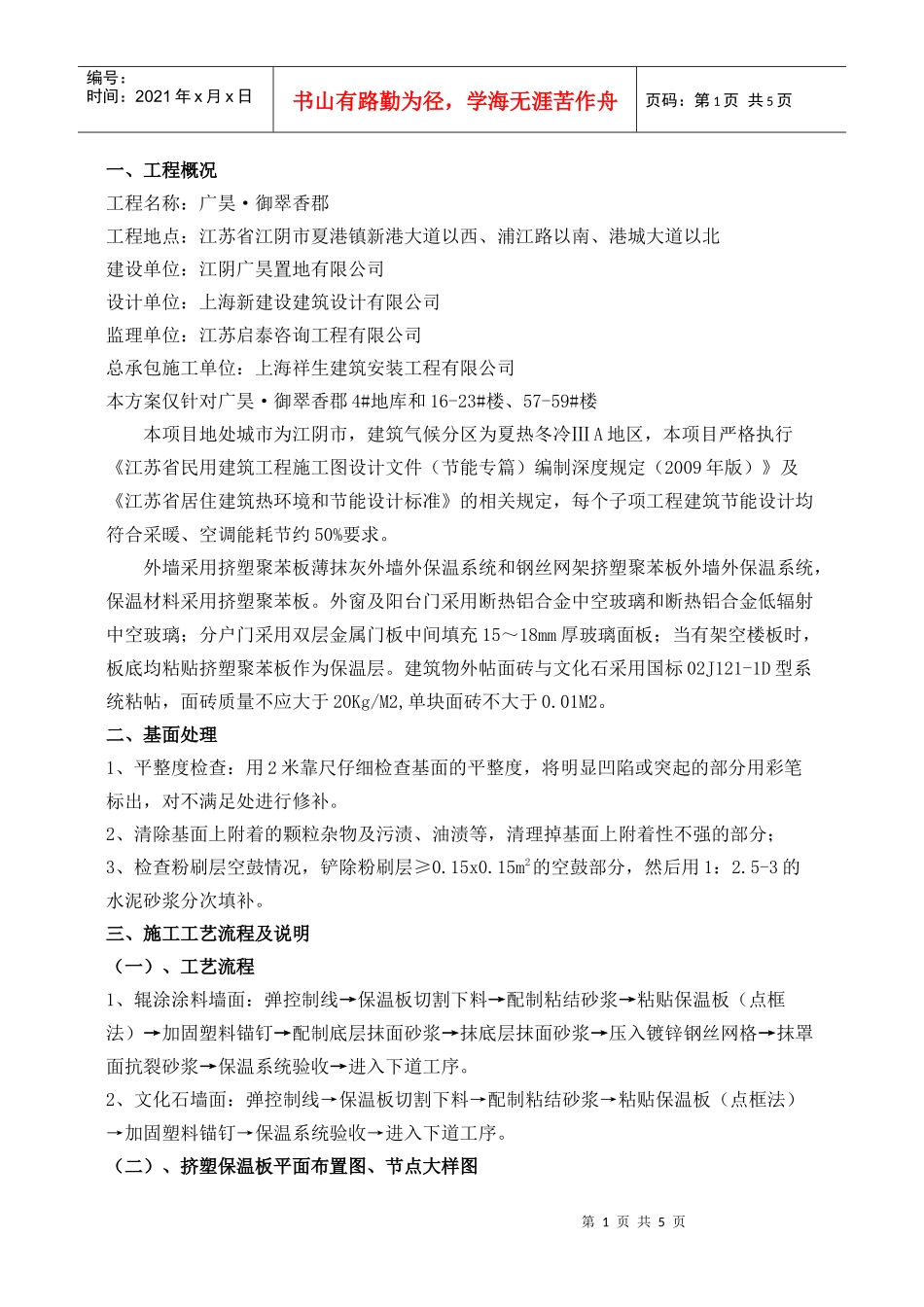

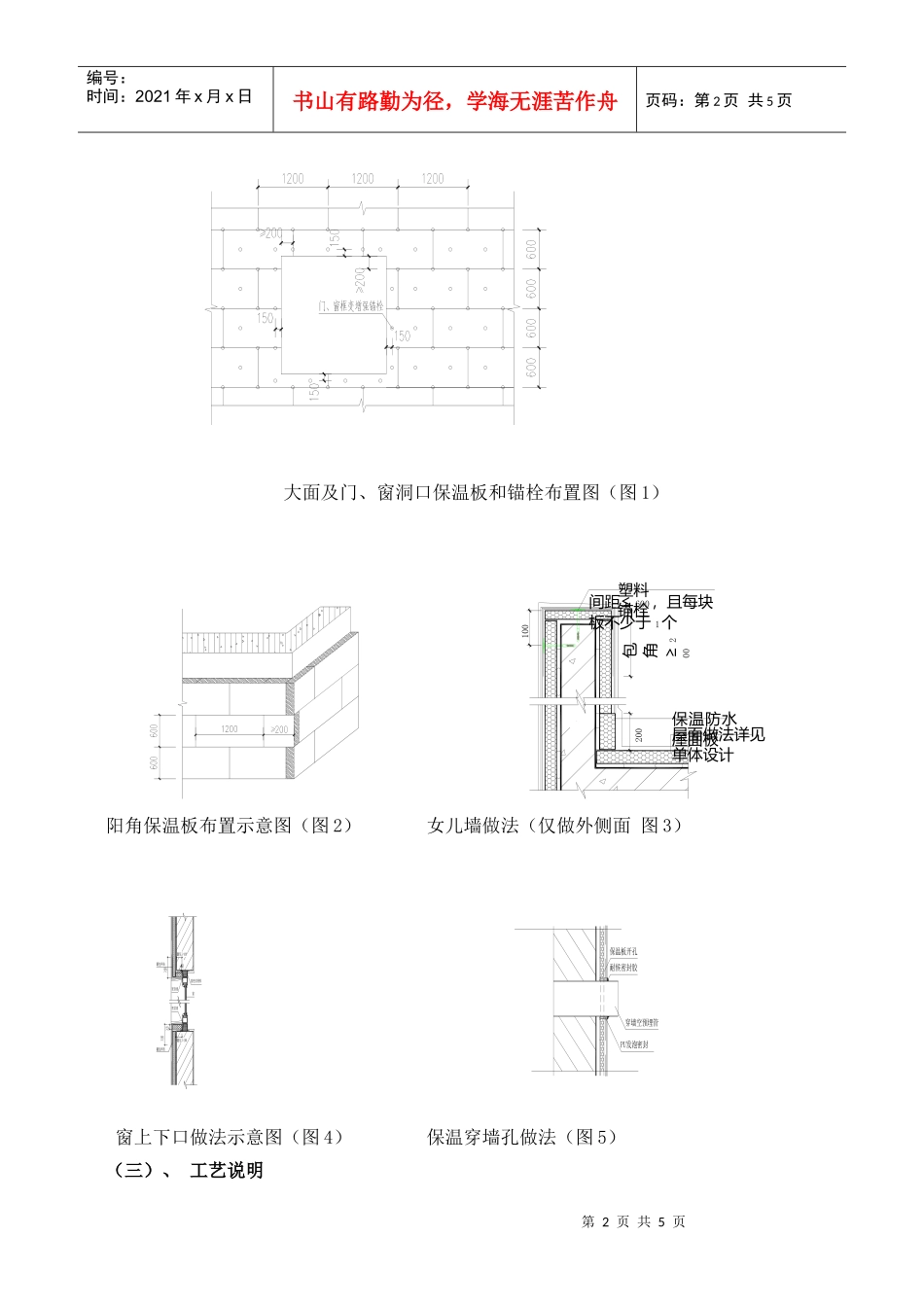

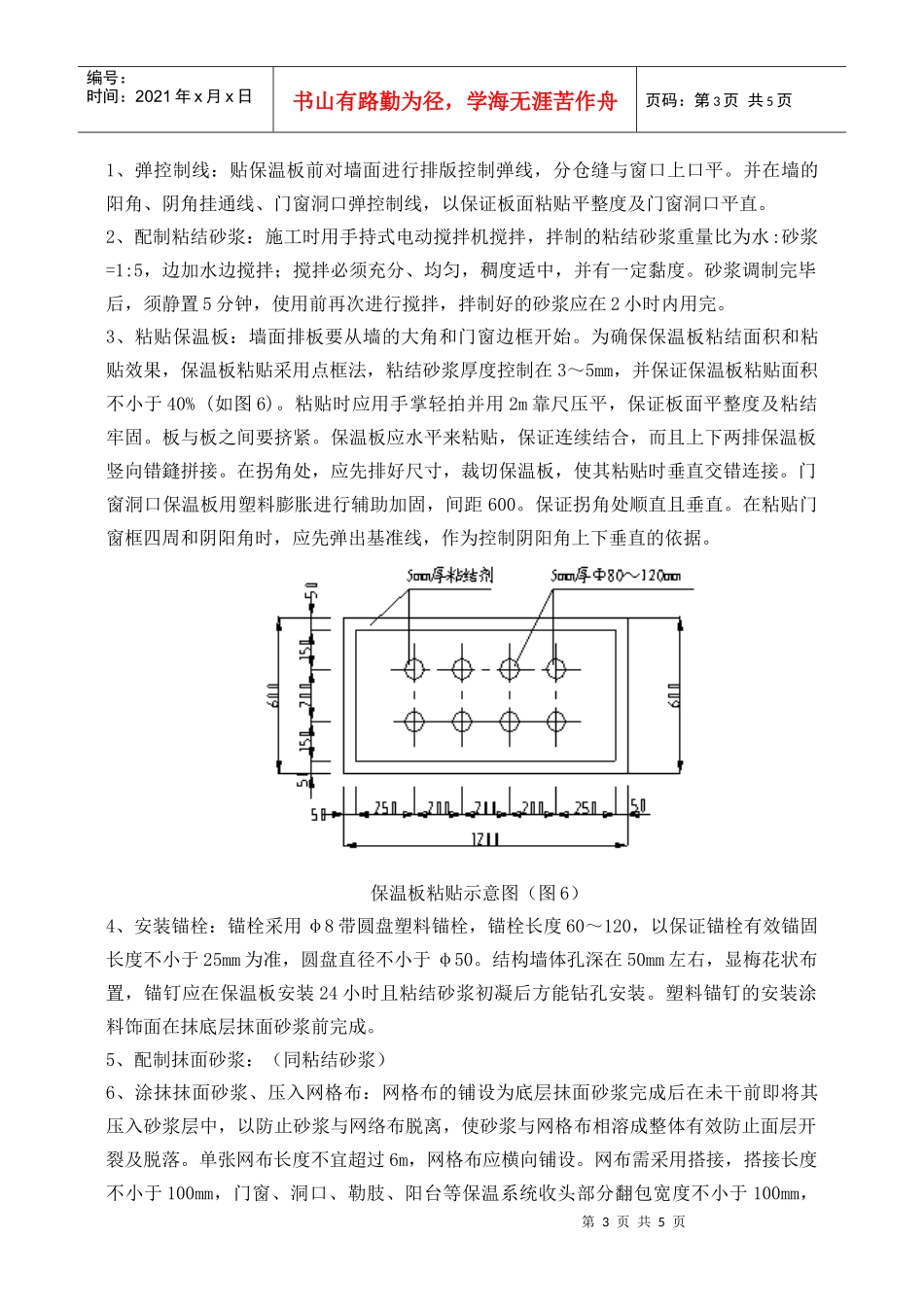

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页一、工程概况工程名称：广昊·御翠香郡工程地点：江苏省江阴市夏港镇新港大道以西、浦江路以南、港城大道以北建设单位：江阴广昊置地有限公司设计单位：上海新建设建筑设计有限公司监理单位：江苏启泰咨询工程有限公司总承包施工单位：上海祥生建筑安装工程有限公司本方案仅针对广昊·御翠香郡4#地库和16-23#楼、57-59#楼本项目地处城市为江阴市，建筑气候分区为夏热冬冷ⅢA地区，本项目严格执行《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定（2009年版）》及《江苏省居住建筑热环境和节能设计标准》的相关规定，每个子项工程建筑节能设计均符合采暖、空调能耗节约50%要求。外墙采用挤塑聚苯板薄抹灰外墙外保温系统和钢丝网架挤塑聚苯板外墙外保温系统，保温材料采用挤塑聚苯板。外窗及阳台门采用断热铝合金中空玻璃和断热铝合金低辐射中空玻璃；分户门采用双层金属门板中间填充15～18mm厚玻璃面板；当有架空楼板时，板底均粘贴挤塑聚苯板作为保温层。建筑物外帖面砖与文化石采用国标02J121-1D型系统粘帖，面砖质量不应大于20Kg/M2,单块面砖不大于0.01M2。二、基面处理1、平整度检查：用2米靠尺仔细检查基面的平整度，将明显凹陷或突起的部分用彩笔标出，对不满足处进行修补。2、清除基面上附着的颗粒杂物及污渍、油渍等，清理掉基面上附着性不强的部分；3、检查粉刷层空鼓情况，铲除粉刷层≥0.15x0.15m2的空鼓部分，然后用1：2.5-3的水泥砂浆分次填补。三、施工工艺流程及说明（一）、工艺流程1、辊涂涂料墙面：弹控制线→保温板切割下料→配制粘结砂浆→粘贴保温板（点框法）→加固塑料锚钉→配制底层抹面砂浆→抹底层抹面砂浆→压入镀锌钢丝网格→抹罩面抗裂砂浆→保温系统验收→进入下道工序。2、文化石墙面：弹控制线→保温板切割下料→配制粘结砂浆→粘贴保温板（点框法）→加固塑料锚钉→保温系统验收→进入下道工序。（二）、挤塑保温板平面布置图、节点大样图第2页共5页第1页共5页100屋面做法详见单体设计包角≥200塑料锚栓间距≤600，且每块板不少于1个200保温防水屋面板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页大面及门、窗洞口保温板和锚栓布置图（图1）阳角保温板布置示意图（图2）女儿墙做法（仅做外侧面图3）窗上下口做法示意图（图4）保温穿墙孔做法（图5）（三）、工艺说明≥200密封膏≥25窗翻包网布≥20≥200翻包网布窗密封材料翻包≥100翻包≥100密封膏穿墙空预埋管PU发泡密封保温板开孔耐候密封胶第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页1、弹控制线：贴保温板前对墙面进行排版控制弹线，分仓缝与窗口上口平。并在墙的阳角、阴角挂通线、门窗洞口弹控制线，以保证板面粘贴平整度及门窗洞口平直。2、配制粘结砂浆：施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌必须充分、均匀，稠度适中，并有一定黏度。砂浆调制完毕后，须静置5分钟，使用前再次进行搅拌，拌制好的砂浆应在2小时内用完。3、粘贴保温板：墙面排板要从墙的大角和门窗边框开始。为确保保温板粘结面积和粘贴效果，保温板粘贴采用点框法，粘结砂浆厚度控制在3～5mm，并保证保温板粘贴面积不小于40%(如图6)。粘贴时应用手掌轻拍并用2m靠尺压平，保证板面平整度及粘结牢固。板与板之间要挤紧。保温板应水平来粘贴，保证连续结合，而且上下两排保温板竖向错鏠拼接。在拐角处，应先排好尺寸，裁切保温板，使其粘贴时垂直交错连接。门窗洞口保温板用塑料膨胀进行辅助加固，间距600。保证拐角处顺直且垂直。在粘贴门窗框四周和阴阳角时，应先弹出基准线，作为控制阴阳角上下垂直的依据。保温板粘贴示意图（图6）4、安装锚栓：锚栓采用φ8带圆盘塑料锚栓，锚栓长度60～120，以保证锚栓有效锚固长度不小于25mm为准，圆盘直径不小于φ50。结构墙体孔深在50mm左右，显梅花状布置，锚钉应在保温板安装24小时且粘结砂浆初凝后方能钻孔安装。塑料锚钉的安装涂料饰面在抹底层抹...
