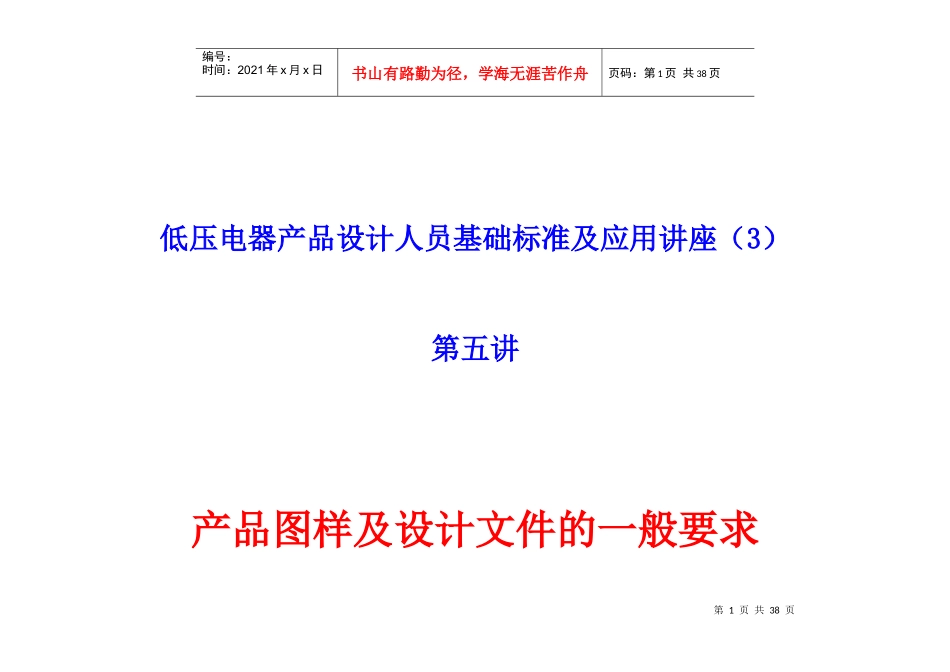

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页低压电器产品设计人员基础标准及应用讲座（3）第五讲产品图样及设计文件的一般要求第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页1.设计文件标准:1.1JB/T5054.1-2000《产品图样及设计文件总则》1.1.1JB/T5054.1标准包括了产品图样及设计文件的总体要求和需遵守的原则，其主要内容有产品图样及设计文件的定义、编制与签署规则，CAD文件的基本结构、分类和管理等。它适用于机械工业产品图样及设计文件的设计管理，是产品的开发决策、设计试制、正式生产及售后服务等产品全过程中产品图样及设计文件管理的总体规则。1.1.2JB/T5054.1标准的主要内容：⑴产品图样及设计文件的定义a.产品及其组成部分的术语①产品：是生产企业制造的任何一个制成品和制成品的组合，也是“活动或过程的结果。产品要包括服务、硬件、流动性材料、软件或它们的组合。②零件和部件：是产品的组成部分。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页零件是单一的成品，有制造工序而无装配工序，是组成产品的基本部分。部件是由若干个零件和（或）分部件组成的成品，也是组成产品的一个装配部分。按零部件的性质、用途、来源分：可分为专用件、标准件、外购件、通用件、借用件、外协件、附件、备件等。其中：—专用件：是产品的基本件（基本零部件），专有的组成部分。—标准件：是具有标准代号（包括国标、部标、企标）的零部件。—外购件：是采购获得的零部件，将其他企业的产品作为本企业产品的组成部分。凡提出代号、型号、名称、规格，即可以买到的成品。外购件不同于外协件，外协件是通过合同由其他企业按规定的图样制造的零部件。—通用件：是具有独立性的零部件，不从属于某一个产品，可在不同类型或同类型不同规格的产品中通用互换。有些专用件被多次借用后可转化为通用件。—借用件：是指采用的属于其他产品的专用件，其图号应为原产品的代号。—附件：是包括产品在满足不同功能（用途）时，必须换装在产品上的零部件。—备件：是供用户备用的易损件，和维修中需更换的零部件。③模块：是指采用模块化设计的产品组成部分。模块可以用一个零件或多个零件组成，其构成产品的具有特定功能和连接要素的独立功能单元。因此，模块具有独立的功能、参数系列、质量标准，和典型的结构与互换性（功能互换、连接互换），形成独立的制品，可重复用于不同的产品或部件。b.产品开发设计过程的术语①开发决策：是确定产品开发设计项目和目标（如产品的水平、结构、性能、参数等）而进行的工作。例如：可行性分析报告。②初步设计：是为研究、确定产品的最佳方案而进行的设计工作。初步设计亦称：方案设计、草图设计、编制技术任务书（计划任务书）阶段等。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页③技术设计：是根据已批准的初步设计，进行具体设计，如通过结构和零部件的计算，绘制产品总图、装配图和主要零部件图；如通过对产品的功能分析，确定模块构成，设计和选择模块。④工作图设计：是根据已批准的技术设计，绘制和编制为实现生产过程所需要的工作图样和设计文件。⑤模型试制：是验证设计方案和主要性能是否能满足设计要求。一般不开制模具，用机械加工方式或少开制简易试制模具。⑥样机（样品）试制：是验证所设计的产品结构和性能是否能满足技术任务书（计划任务书）和产品标准的要求。必须要开制全部模具。⑦小批试制：是验证工艺、工装是否符合正式批量生产和稳定质量的要求。⑧正式生产（批量）生产：一般来说，通过小批试制鉴定合格的产品，即可转入正式生产。c.产品图样的术语①按表示的对象分类：ⅰ.零件图ⅱ.部件图ⅲ.电子线路原理图ⅳ.总装配图②按使用特点分类：ⅰ.原图ⅱ.底图ⅲ.副底图③按完成的方法分类：ⅰ.复制图（蓝图、复印图）ⅱ.CAD图第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38...
