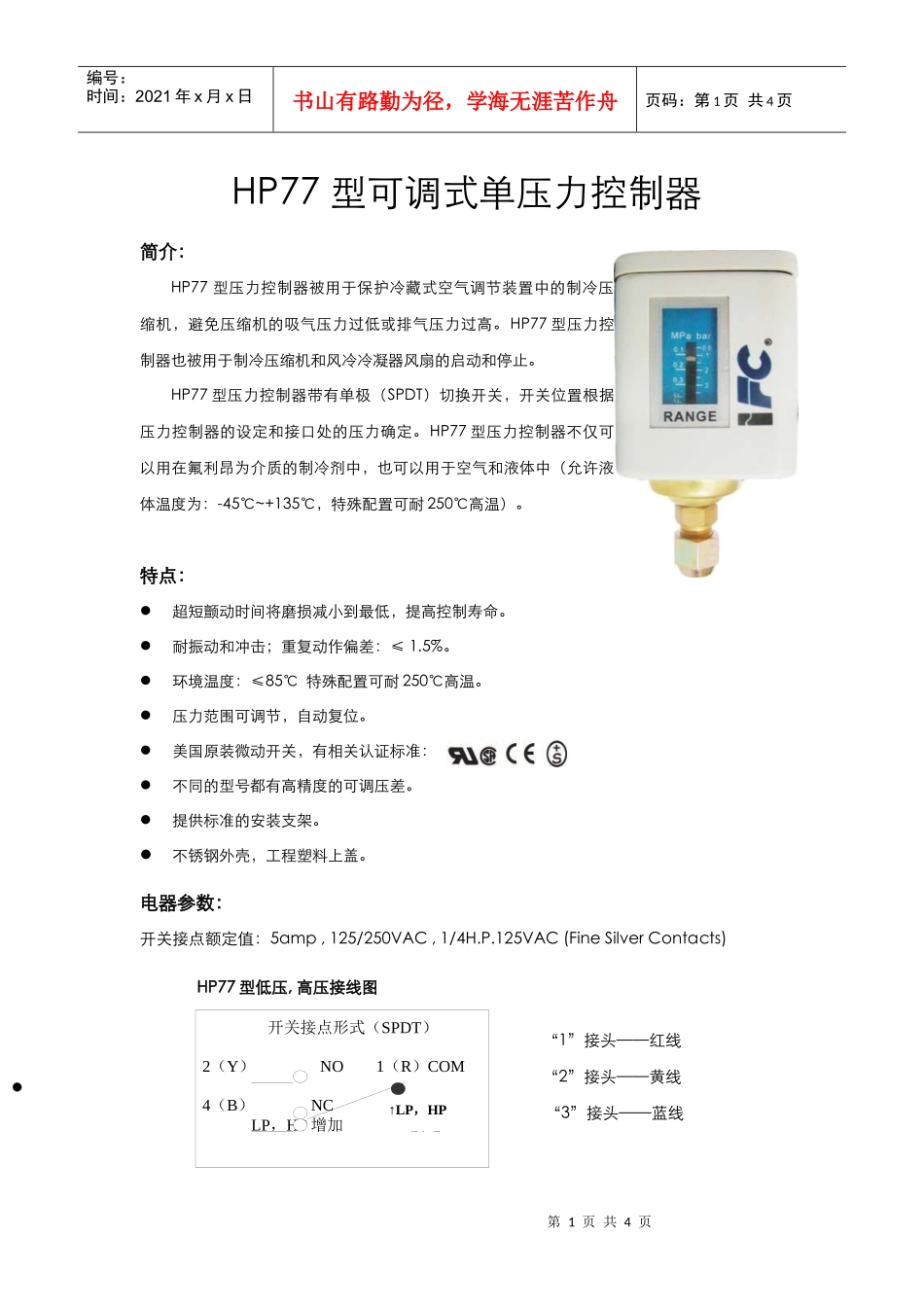

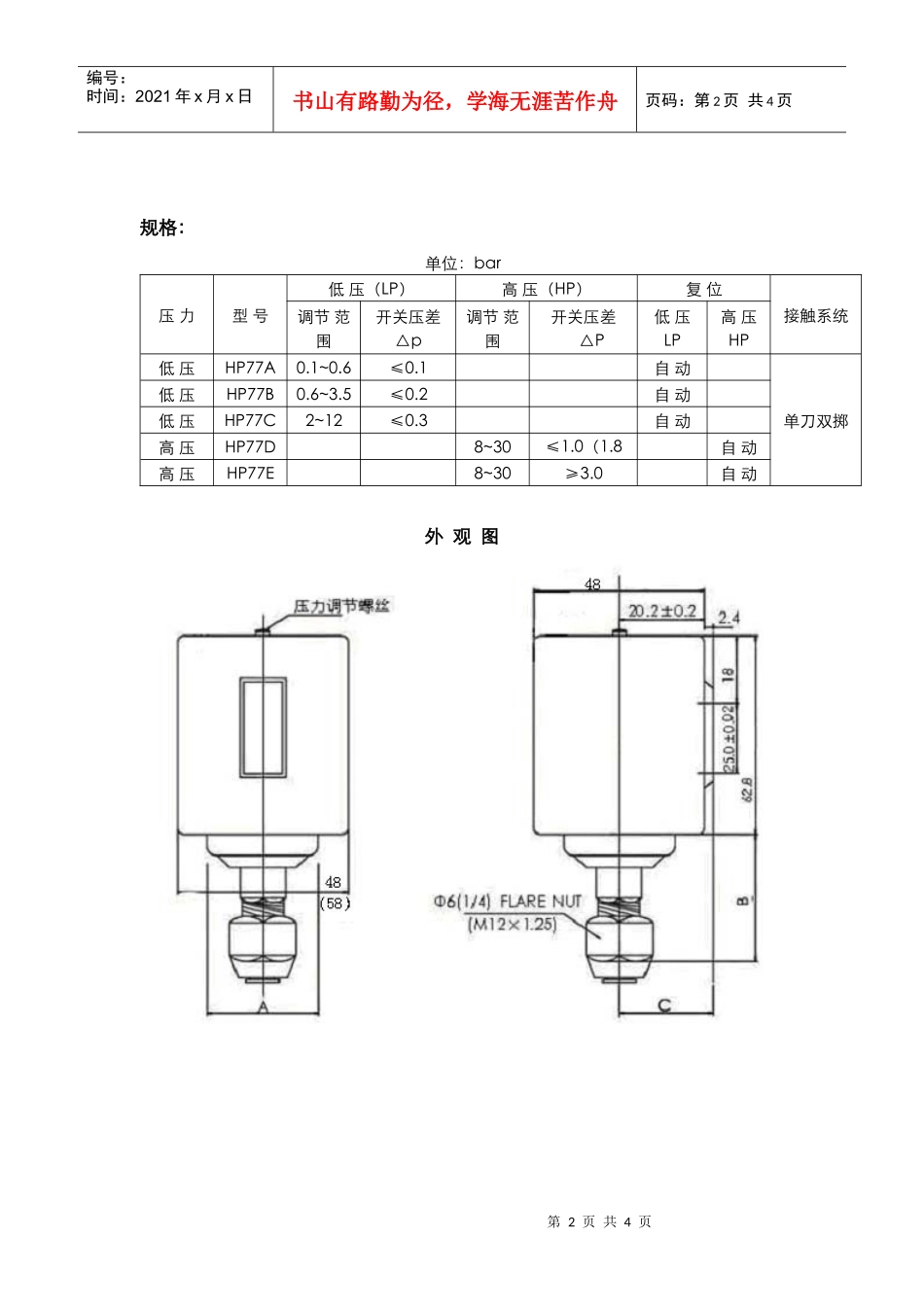

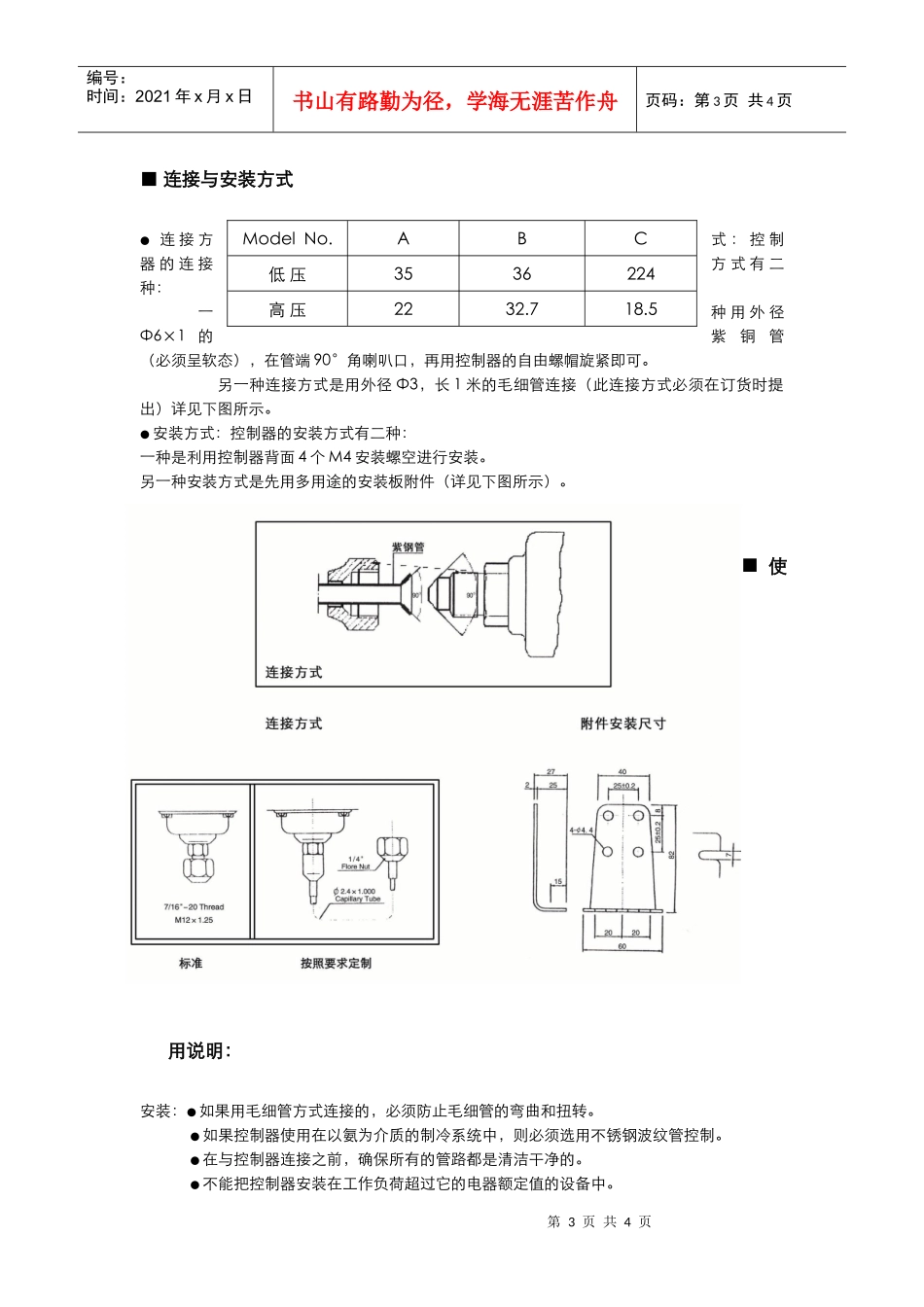

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页HP77型可调式单压力控制器简介：HP77型压力控制器被用于保护冷藏式空气调节装置中的制冷压缩机，避免压缩机的吸气压力过低或排气压力过高。HP77型压力控制器也被用于制冷压缩机和风冷冷凝器风扇的启动和停止。HP77型压力控制器带有单极（SPDT）切换开关，开关位置根据压力控制器的设定和接口处的压力确定。HP77型压力控制器不仅可以用在氟利昂为介质的制冷剂中，也可以用于空气和液体中（允许液体温度为：-45℃~+135℃，特殊配置可耐250℃高温）。特点：超短颤动时间将磨损减小到最低，提高控制寿命。耐振动和冲击；重复动作偏差：≤1.5%。环境温度：≤85℃特殊配置可耐250℃高温。压力范围可调节，自动复位。美国原装微动开关，有相关认证标准：不同的型号都有高精度的可调压差。提供标准的安装支架。不锈钢外壳，工程塑料上盖。电器参数：开关接点额定值：5amp,125/250VAC,1/4H.P.125VAC(FineSilverContacts)HP77型低压,高压接线图开关接点形式（SPDT）2（Y）NO1（R）COM4（B）NCLP，HP增加1-2接通↑LP，HP“1”接头——红线“2”接头——黄线“3”接头——蓝线第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页规格：单位：bar压力型号低压（LP）高压（HP）复位接触系统调节范围开关压差△p调节范围开关压差△P低压LP高压HP低压HP77A0.1~0.6≤0.1自动单刀双掷低压HP77B0.6~3.5≤0.2自动低压HP77C2~12≤0.3自动高压HP77D8~30≤1.0（1.8）自动高压HP77E8~30≥3.0自动外观图第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页■连接与安装方式●连接方式：控制器的连接方式有二种：一种用外径Φ6×1的紫铜管（必须呈软态），在管端90°角喇叭口，再用控制器的自由螺帽旋紧即可。另一种连接方式是用外径Φ3，长1米的毛细管连接（此连接方式必须在订货时提出）详见下图所示。●安装方式：控制器的安装方式有二种：一种是利用控制器背面4个M4安装螺空进行安装。另一种安装方式是先用多用途的安装板附件（详见下图所示）。■使用说明：安装：●如果用毛细管方式连接的，必须防止毛细管的弯曲和扭转。●如果控制器使用在以氨为介质的制冷系统中，则必须选用不锈钢波纹管控制。●在与控制器连接之前，确保所有的管路都是清洁干净的。●不能把控制器安装在工作负荷超过它的电器额定值的设备中。ModelNo.ABC低压3536224高压2232.718.5第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页●过长的毛细管盘成圈或妥为固定，以防振动。●允许毛细管有一些松垂，防止剧烈振动造成毛细管开裂。●当连接接管时，必须用二把10寸扳手同时放在控制器的螺帽和接头上扳紧，以免损坏控制器部件。接线当准备接线时，必须确保切断电源，以防止触电和设备损坏。调整顺时针拨动调节盘时，使压差调定值下降。反之，则上升。
