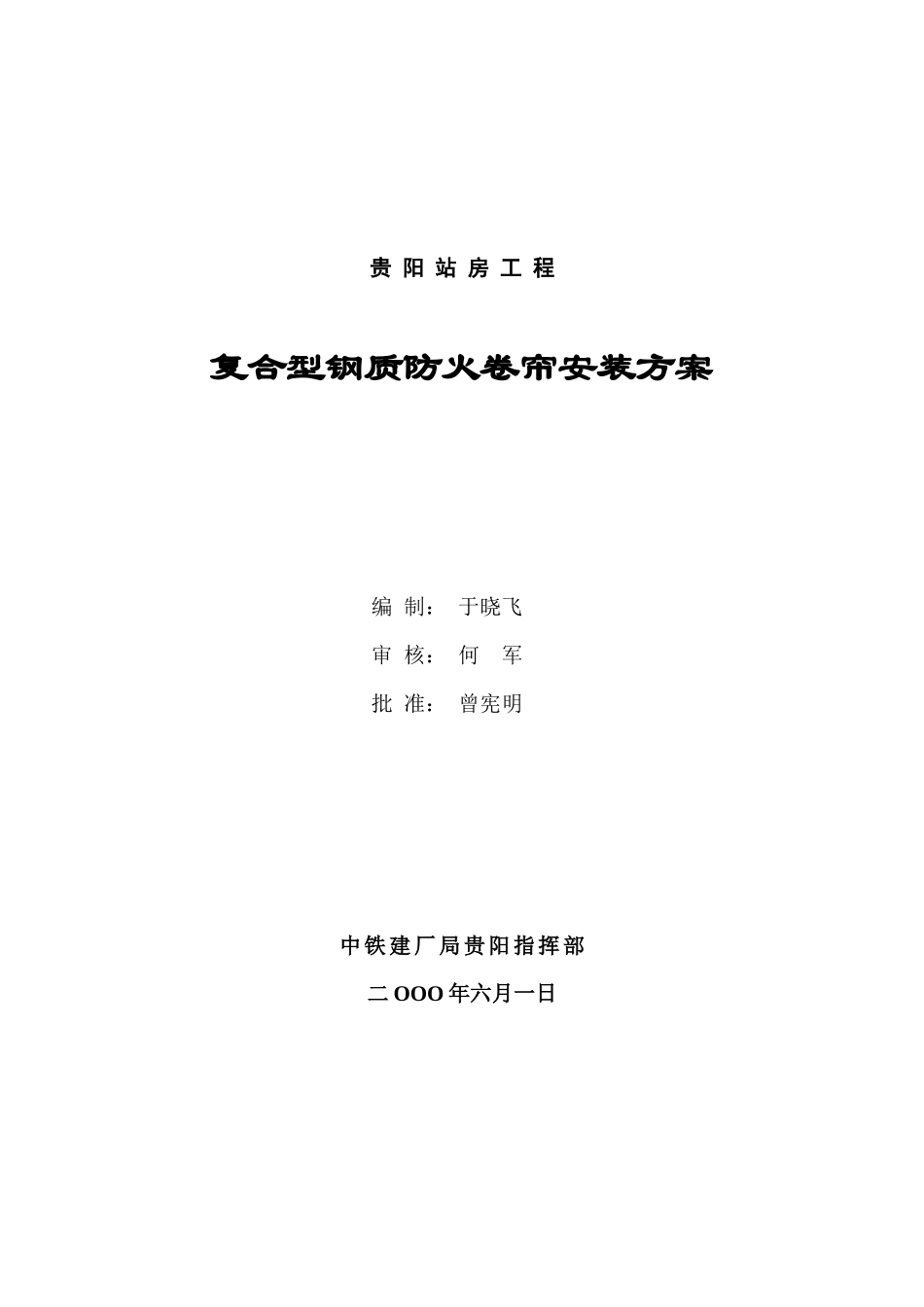

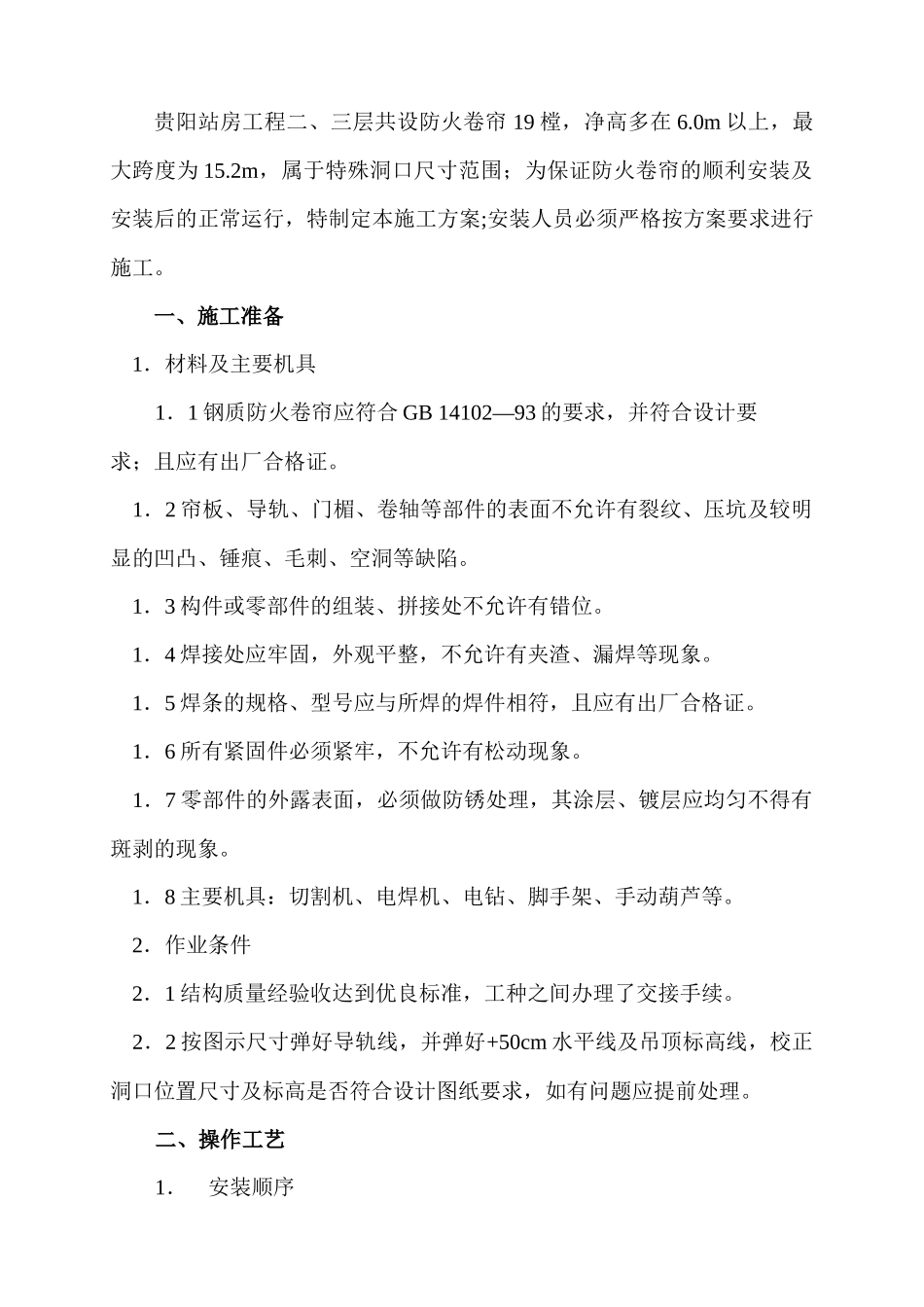

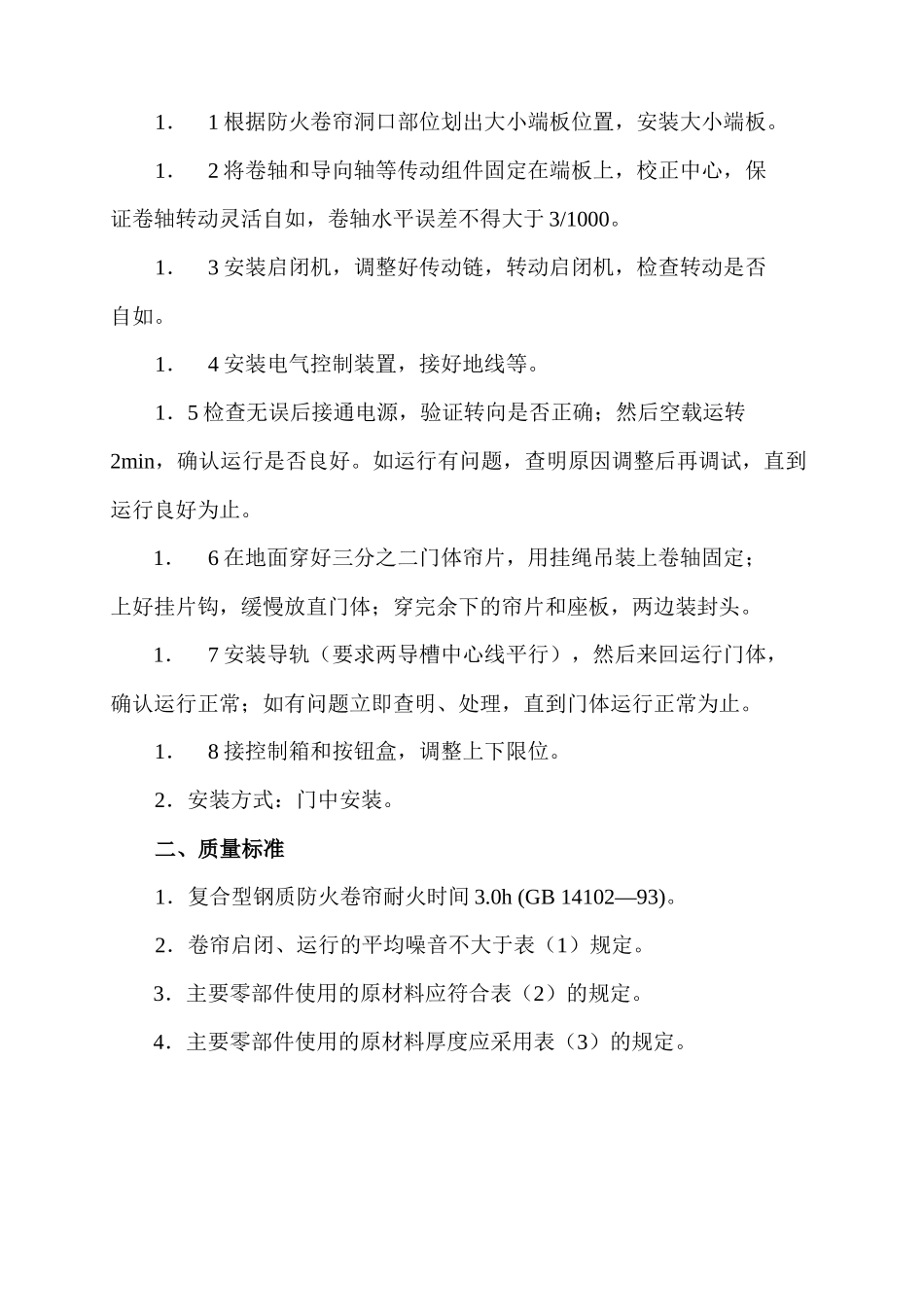

贵阳站房工程复合型钢质防火卷帘安装方案编制：于晓飞审核：何军批准：曾宪明中铁建厂局贵阳指挥部二OOO年六月一日贵阳站房工程二、三层共设防火卷帘19樘，净高多在6.0m以上，最大跨度为15.2m，属于特殊洞口尺寸范围；为保证防火卷帘的顺利安装及安装后的正常运行，特制定本施工方案;安装人员必须严格按方案要求进行施工。一、施工准备1．材料及主要机具1．1钢质防火卷帘应符合GB14102—93的要求，并符合设计要求；且应有出厂合格证。1．2帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。1．3构件或零部件的组装、拼接处不允许有错位。1．4焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。1．5焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。1．6所有紧固件必须紧牢，不允许有松动现象。1．7零部件的外露表面，必须做防锈处理，其涂层、镀层应均匀不得有斑剥的现象。1．8主要机具：切割机、电焊机、电钻、脚手架、手动葫芦等。2．作业条件2．1结构质量经验收达到优良标准，工种之间办理了交接手续。2．2按图示尺寸弹好导轨线，并弹好+50cm水平线及吊顶标高线，校正洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前处理。二、操作工艺1．安装顺序1．1根据防火卷帘洞口部位划出大小端板位置，安装大小端板。1．2将卷轴和导向轴等传动组件固定在端板上，校正中心，保证卷轴转动灵活自如，卷轴水平误差不得大于3/1000。1．3安装启闭机，调整好传动链，转动启闭机，检查转动是否自如。1．4安装电气控制装置，接好地线等。1．5检查无误后接通电源，验证转向是否正确；然后空载运转2min，确认运行是否良好。如运行有问题，查明原因调整后再调试，直到运行良好为止。1．6在地面穿好三分之二门体帘片，用挂绳吊装上卷轴固定；上好挂片钩，缓慢放直门体；穿完余下的帘片和座板，两边装封头。1．7安装导轨（要求两导槽中心线平行），然后来回运行门体，确认运行正常；如有问题立即查明、处理，直到门体运行正常为止。1．8接控制箱和按钮盒，调整上下限位。2．安装方式：门中安装。二、质量标准1．复合型钢质防火卷帘耐火时间3.0h(GB14102—93)。2．卷帘启闭、运行的平均噪音不大于表（1）规定。3．主要零部件使用的原材料应符合表（2）的规定。4．主要零部件使用的原材料厚度应采用表（3）的规定。表（1）注：允许使用性能不低于表列材料的其它种材料。表（3）零部件名称材料厚度，mm帘板1.2~2.0座板≥3.0导轨掩埋型1.5~2.5门楣1.0~2.0箱体0.8~1.05．主要零部件尺寸公差应符合表（4）的规定。表（4）零部件名称图示允许偏差，mm帘板ΔL=4Δb=1Δδ=1导轨掩埋型Δa=2Δb=2箱体座板、卷轴、ΔL（ΔL1；ΔL2）=46．帘板6．1邻互锁帘板串接后转动灵活，摆动±90。不允许脱落。6．2帘板两端挡板或防窜机构要装配牢固，装配成卷帘后，帘卷门机功率W，kW平均噪音，dBW≤0.4≤500.4W≤1.5≤60表（2）零部件名称原材料名称应符合的标准帘板、座板、导轨、门楣、箱体镀锌钢板和钢带GB2518普通碳素结构钢GB700卷轴无缝钢管YB242、YB231支座普通碳素结构钢GB700板窜动量不得大于2mm。6．3帘板要平直，帘板直线度不得大于1.5mm/m，全长直线度不得超过0.12%。6．4帘板装配成卷帘后，不允许有孔洞和缝隙存在。6．5帘板装配成卷帘后，在运行时不得有倾斜，应当平行升降，卷帘的不平直度不大于洞口高度的1/300。7．导轨7．1帘板嵌入导轨的深度应符合表（5）的规定。表（5）洞口宽度B，mm每端嵌入最小长度，mm3000≤B5000505000≤B900060注：洞口宽度B大于表（5）中所列尺寸时，参照执行。7．2导轨的滑动面应光滑平直，直线度不得大于1.5mm/m；全长直线度不得超过0.12%，不允许有扭曲、凹凸、毛刺等。7．3导轨现场安装必须牢固，固定件（40*40*75等边角钢与导轨铆接、与柱体用M10*80膨胀螺栓连接）间距450mm；全长垂直度不得超过±1mm。7．4卷帘在导轨内运行必须平稳、顺畅，不允许有碰撞、冲击现象，其噪音规定按表（1）执行。8．门楣8．1门楣的结构必须有效地阻止火焰蔓延。8．2门楣现场安装必须牢固，固定件间距400mm。9．座板9．1...
