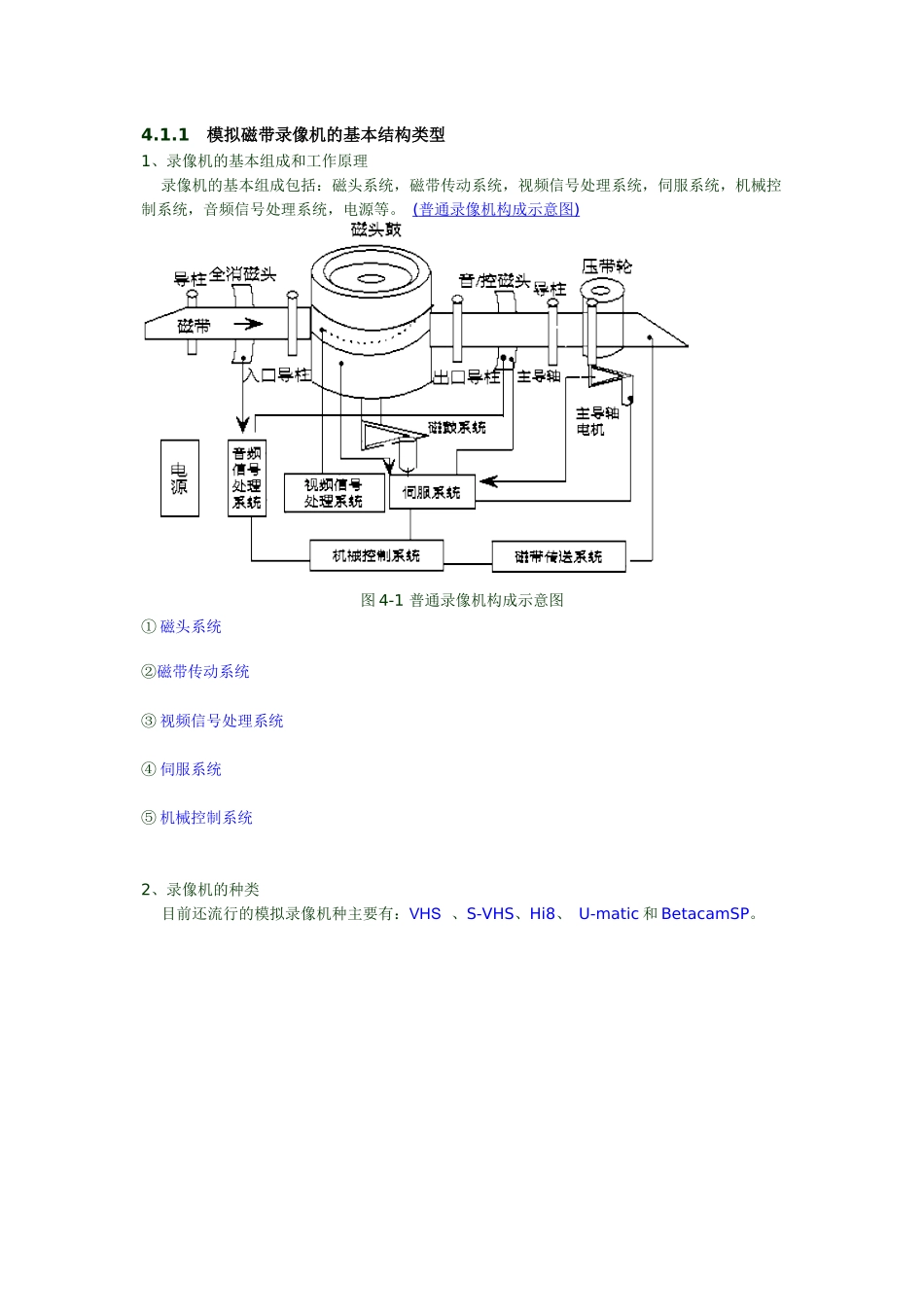

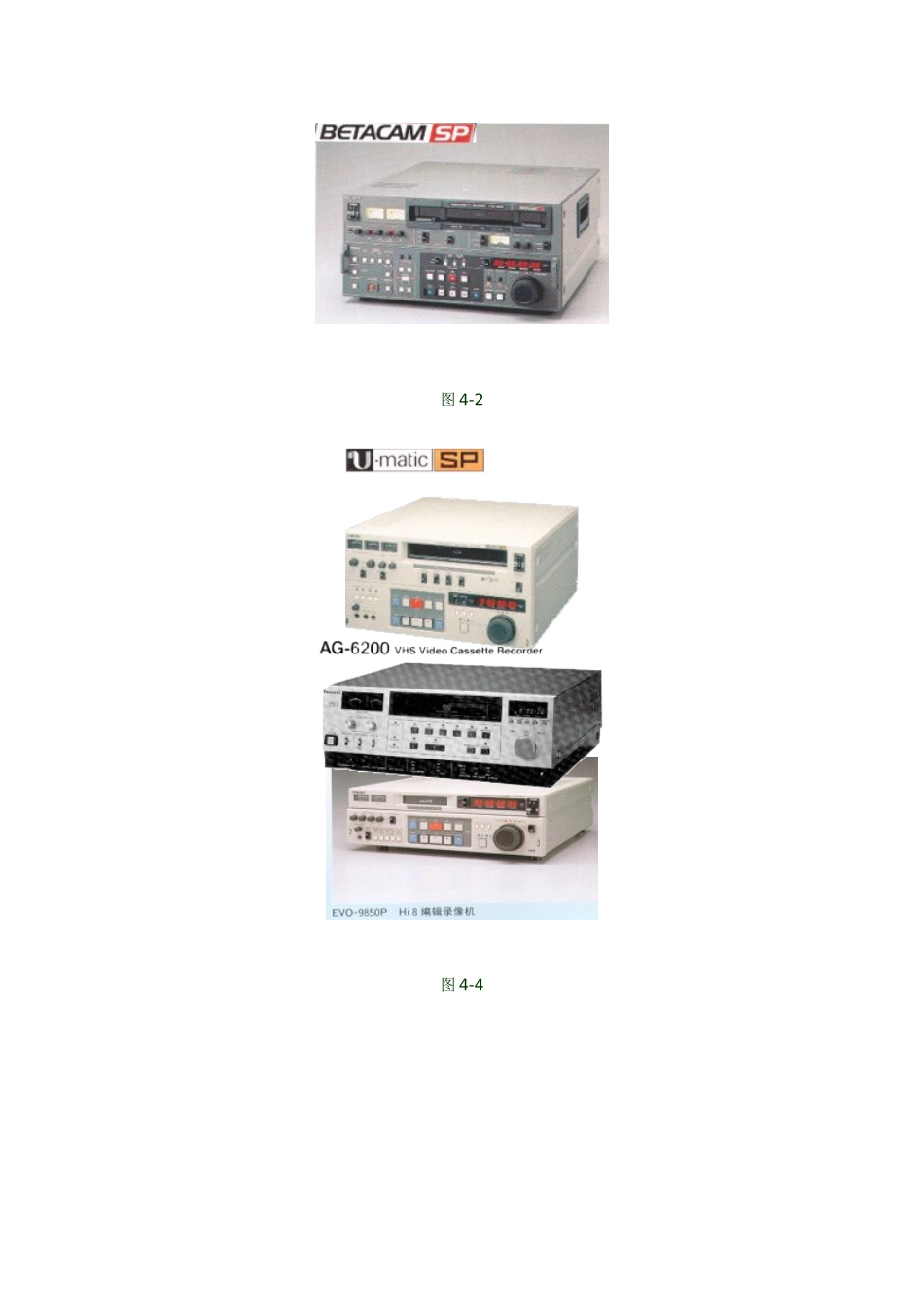

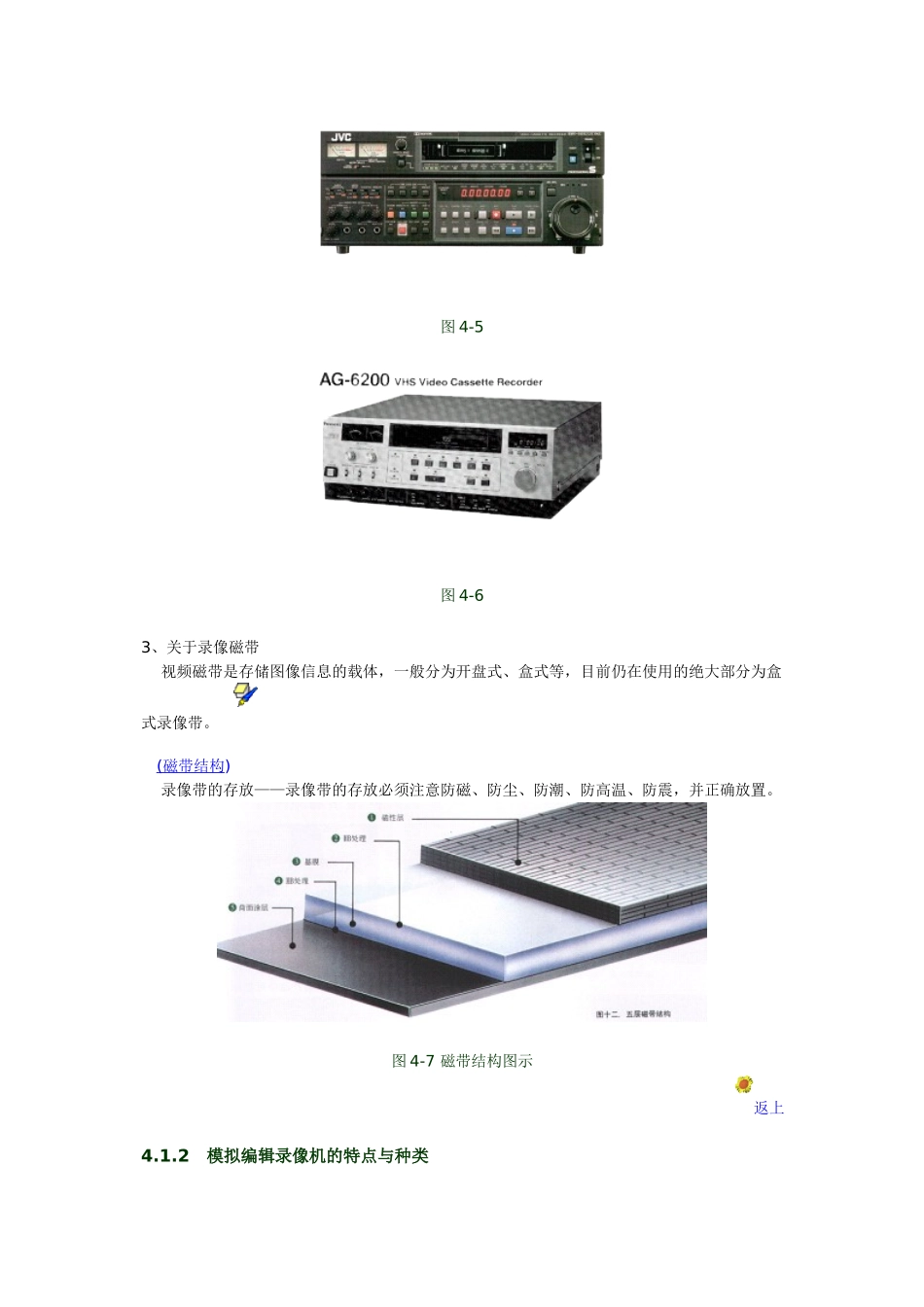

4.1.1模拟磁带录像机的基本结构类型1、录像机的基本组成和工作原理录像机的基本组成包括：磁头系统，磁带传动系统，视频信号处理系统，伺服系统，机械控制系统，音频信号处理系统，电源等。(普通录像机构成示意图)图4-1普通录像机构成示意图①磁头系统②磁带传动系统③视频信号处理系统④伺服系统⑤机械控制系统2、录像机的种类目前还流行的模拟录像机种主要有：VHS、S-VHS、Hi8、U-matic和BetacamSP。图4-2图4-3图4-4图4-5图4-63、关于录像磁带视频磁带是存储图像信息的载体，一般分为开盘式、盒式等，目前仍在使用的绝大部分为盒式录像带。(磁带结构)录像带的存放——录像带的存放必须注意防磁、防尘、防潮、防高温、防震，并正确放置。图4-7磁带结构图示返上4.1.2模拟编辑录像机的特点与种类普通录像机带的录像功能是指一旦开启记录功能，该录像机就能连续地记录信息，但是中途不能停顿下来，因为在停顿之后再启动记录的话，那么在镜头与镜头之间就会出现“镜头断裂”现象。而带编辑功能的录像机则可将“散乱”的镜头“无缝”地连接起来。1、录像编辑机的技术特点在普通录像机的基础上加入了旋转消磁头，使得录像机具有编辑功能。旋转消磁头是安装在上磁鼓上的，它与记录磁头的夹角约为30度，在进行磁迹信号编辑时，旋转消磁头将先行抹去原磁带上的磁迹信号（即使是新的磁带，这个动作依然进行），以便新的磁迹信号能清晰地记录到应记录的位子上。2、录像编辑机的种类模拟录像机自开发以来，依记录款式(在磁带上分布信息等)的不同，可分为专业级、广播级以及家用级几种。3、录像编辑系统的连接录像编辑机的连接分单机播放或编辑连接、双机编辑连接和三机编辑系统连接。（录像编辑系统的构成）图4-8a没有遥控单元的双机编辑系统与连接图4-8b连接遥控单元的三机（一拖二）编辑系统与连接由图可见，系统的连接设备主要有：编辑放像机、编辑录像机、编辑控制单元，以及用于监视放/编机的图像监视器等。编辑前的技术准备与调整：录像机的保养与维护：在合理的使用条件下，按正确的规程操作，并定期维护保养和调整。返上4.1.3数字磁带录像/编辑机的基本结构、类型1、典型数字式录像机的基本结构模拟录像系统的录像是把图像源（如摄像机）、声音源（如话筒）所引发的连续起伏图像和声音信号经处理后记录到录像带上，或者再把录像带上相同的连续变化的信号还原所录的内容。数字录像系统转变模拟录像信号的机制是靠扫描图像并译制成几万个分离的固定间隔脉冲的技术。（数字录像机结构原理示意）图4-9数字录像机结构原理示意信号处理方式：无论是模拟或数字录像系统，其信号处理的基本方法形式有:1、复合系统；2、Y/C系统；3、R、G、B系统；4、Y/(R-Y)、(B-Y)系统2、几种数字磁带录像机目前正在使用的数字录像机种类众多，不同的录像机其信号的处理方法不同，相互之间一般不能兼容，其性能特点也不同。几种数字磁带录像机特点简介。DSR-2000P数字磁带录像机：DSR-2000P是Sony高级DVCAM编辑录像机，除了继承DVCAM系统录像机原有的优点外，它提供了众多广播级应用必不可少的功能，是适应当今视频制作应用的完美选择。（数字分量磁带录像机）图4－10数字分量磁带录像机优质图像的数字分量视频记录图4-11DVCAM磁带录像机与所有基于DV（25Mb/S）格式的重放兼容性多种接口图4-12录像机与非线性编辑系统连接卓越的编辑性能图4－13三机—一拖二编辑系统连接优异的音频编辑功能视频控制VITC（场消隐时间码）通道状况监视内置信号发生器灵活的输入选择ClipLinKTM操作B、盘带结合型数字式录像机：如图图4-14盘带结合型数字式录像机DNW-A100P盘带结合型数字录像机为视频技术带来了独创的新概念：将硬盘和数字磁带合为一体的高性能非线性盘带结合型数字录像机。C、DNW-A100P+DNE-50便携式编辑机图4-15便携式编辑机示意便携式编辑机提供了高速有效的基于图形的“拉拽”编辑，这种简单的图形用户界面可使操作者轻松并富有创造性地进行非线性编辑。D、MAV－555多通道硬盘编辑录像机图4-16多通道硬盘编辑录像机例MAV-555系列是基于MPEG的多通道硬盘编辑录像机。
