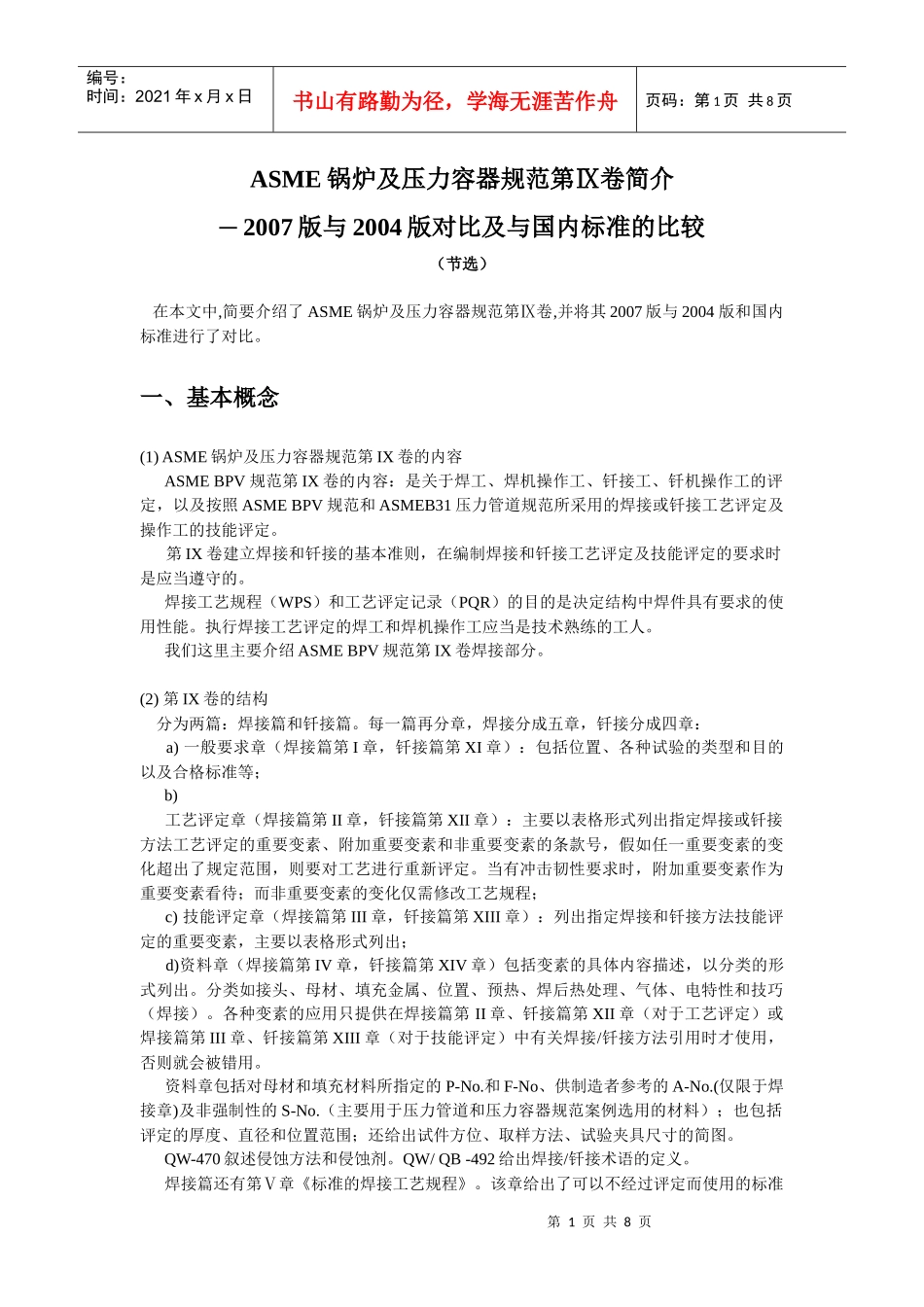

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页ASME锅炉及压力容器规范第Ⅸ卷简介─2007版与2004版对比及与国内标准的比较（节选）在本文中,简要介绍了ASME锅炉及压力容器规范第Ⅸ卷,并将其2007版与2004版和国内标准进行了对比。一、基本概念(1)ASME锅炉及压力容器规范第IX卷的内容ASMEBPV规范第IX卷的内容：是关于焊工、焊机操作工、钎接工、钎机操作工的评定，以及按照ASMEBPV规范和ASMEB31压力管道规范所采用的焊接或钎接工艺评定及操作工的技能评定。第IX卷建立焊接和钎接的基本准则，在编制焊接和钎接工艺评定及技能评定的要求时是应当遵守的。焊接工艺规程（WPS）和工艺评定记录（PQR）的目的是决定结构中焊件具有要求的使用性能。执行焊接工艺评定的焊工和焊机操作工应当是技术熟练的工人。我们这里主要介绍ASMEBPV规范第IX卷焊接部分。(2)第IX卷的结构分为两篇：焊接篇和钎接篇。每一篇再分章，焊接分成五章，钎接分成四章：a)一般要求章（焊接篇第I章，钎接篇第XI章）：包括位置、各种试验的类型和目的以及合格标准等；b)工艺评定章（焊接篇第II章，钎接篇第XII章）：主要以表格形式列出指定焊接或钎接方法工艺评定的重要变素、附加重要变素和非重要变素的条款号，假如任一重要变素的变化超出了规定范围，则要对工艺进行重新评定。当有冲击韧性要求时，附加重要变素作为重要变素看待；而非重要变素的变化仅需修改工艺规程；c)技能评定章（焊接篇第III章，钎接篇第XIII章）：列出指定焊接和钎接方法技能评定的重要变素，主要以表格形式列出；d)资料章（焊接篇第IV章，钎接篇第XIV章）包括变素的具体内容描述，以分类的形式列出。分类如接头、母材、填充金属、位置、预热、焊后热处理、气体、电特性和技巧（焊接）。各种变素的应用只提供在焊接篇第II章、钎接篇第XII章（对于工艺评定）或焊接篇第III章、钎接篇第XIII章（对于技能评定）中有关焊接/钎接方法引用时才使用，否则就会被错用。资料章包括对母材和填充材料所指定的P-No.和F-No、供制造者参考的A-No.(仅限于焊接章)及非强制性的S-No.（主要用于压力管道和压力容器规范案例选用的材料）；也包括评定的厚度、直径和位置范围；还给出试件方位、取样方法、试验夹具尺寸的简图。QW-470叙述侵蚀方法和侵蚀剂。QW/QB-492给出焊接/钎接术语的定义。焊接篇还有第Ⅴ章《标准的焊接工艺规程》。该章给出了可以不经过评定而使用的标准第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页焊接工艺规程，但由于使用前还是要焊接一个验证试件进行试验，而且仅仅限于产品卷不要求冲击试验的情况，所以我认为对我们来说实际意义不大。(3)第IX卷中的焊接方法缩写：OFW氧-燃料气焊SMAW手工电弧焊SAW埋弧焊GMAW熔化极气体保护焊FCAW药芯焊丝弧焊GTAW钨极气体保护焊PAW等离子弧焊ESW电渣焊EGW气电立焊EBW电子束焊FRW摩擦焊LBW激光焊RW电阻焊RSW电阻点焊RSEW电阻缝焊(4)焊接方法分类（按AWS术语规定）：a)电弧焊，包括SMAW、SAW、GMAW、FCAW、GTAW、PAW、EGW等。b)固态焊，包括FRW、FOW（锻焊）、EXW（爆炸焊）、USW（超声波焊）等。c)电阻焊，包括RSW（电阻点焊）、RSEW（电阻缝焊）、闪光焊等。d)氧-燃料气焊，包括OAW（氧-乙炔焊）、OHW（氧-氢气焊）等。e)硬钎接，包括DB（浸沾钎接）、FB（炉中钎接）、IB（感应钎接）、RB（电阻钎接）、TB（火焰钎接）等。（钎料熔点840℉以上）f)软钎接，包括DS、FS、IS、RS、TS等。g)热喷焊，包括电弧喷镀、火焰喷镀、等离子喷镀，主要用于表面堆焊。h)其它焊接方法，包括EBW、ESW、LBW、IW（高、中频感应焊）等。注:楷体字体表示该方法第Ⅸ卷目前还没有规定评定规则。(5)部分焊接术语手工焊——全部以手进行操作和控制的焊接。（注意手工电弧焊另有定义，手工焊的范围更广）。半自动弧焊——采用只控制填充金属送进的焊机进行的电弧焊，焊接的推进由手工控制。机动焊——由焊机操作工通过目视观察对由机械装置夹持的焊嘴、焊枪或电极夹进行手工调节控制、使用设备进行的焊接（国内目前无此定义，因此许多企业和个...
