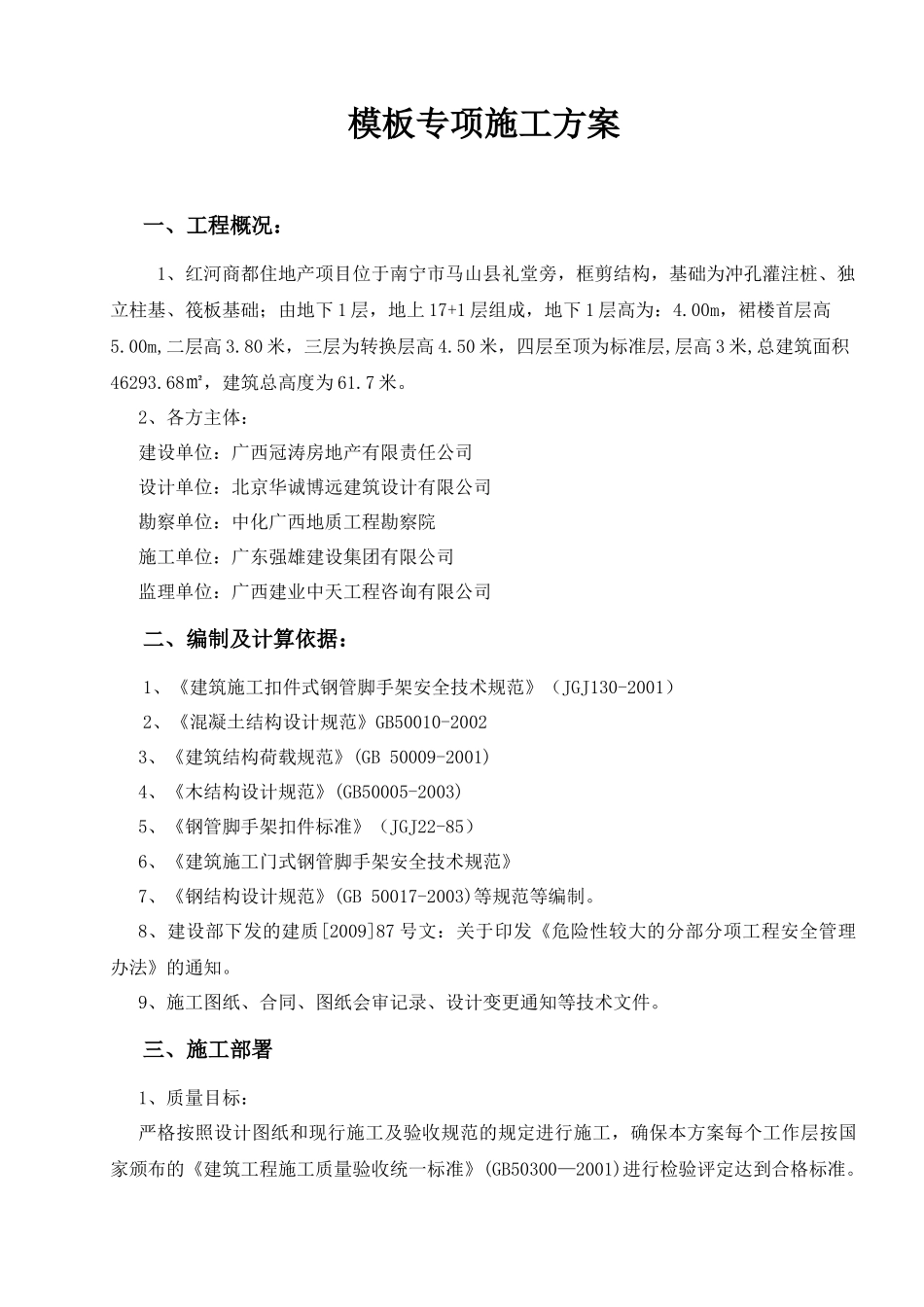

模板专项施工方案一、工程概况：1、红河商都住地产项目位于南宁市马山县礼堂旁，框剪结构，基础为冲孔灌注桩、独立柱基、筏板基础；由地下1层，地上17+1层组成，地下1层高为：4.00m，裙楼首层高5.00m,二层高3.80米，三层为转换层高4.50米，四层至顶为标准层,层高3米,总建筑面积46293.68㎡，建筑总高度为61.7米。2、各方主体：建设单位：广西冠涛房地产有限责任公司设计单位：北京华诚博远建筑设计有限公司勘察单位：中化广西地质工程勘察院施工单位：广东强雄建设集团有限公司监理单位：广西建业中天工程咨询有限公司二、编制及计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《混凝土结构设计规范》GB50010-20023、《建筑结构荷载规范》(GB50009-2001)4、《木结构设计规范》(GB50005-2003)5、《钢管脚手架扣件标准》（JGJ22-85）6、《建筑施工门式钢管脚手架安全技术规范》7、《钢结构设计规范》(GB50017-2003)等规范等编制。8、建设部下发的建质[2009]87号文：关于印发《危险性较大的分部分项工程安全管理办法》的通知。9、施工图纸、合同、图纸会审记录、设计变更通知等技术文件。三、施工部署1、质量目标：严格按照设计图纸和现行施工及验收规范的规定进行施工，确保本方案每个工作层按国家颁布的《建筑工程施工质量验收统一标准》(GB50300—2001)进行检验评定达到合格标准。2、安全文明生产目标保证遵守国家及地方的安全生产及文明施工的有关规定，确保施工现场整洁有序，杜绝重大伤亡事故和火灾事故，并注意减少环境污染，降低噪音。四、技术参数1.模板支架参数模板支架搭设高(m):5.00；横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.95；立杆上端伸出至模板支撑点长度(m):0.10；立杆承重连接方式:可调托座；2、材料选择考虑与施工现场和实际购料相符，采用以下的材料施工：采用的门架：MF1219门架，板用胶合板（九合板）：1830×915×18；小楞材料：木方：（截面：45×90）；钢管(mm):Φ48×3.5；扣件采用符合《钢管脚手架扣件标准》（JGJ22-85）；螺栓采用φ12钢筋。3、支撑体系布置本工程支撑体系采用MF1219门架，门架间距1.0m，步距1.95m，最高处的水平杆距模板底不大于0.5m，顶部采用螺杆支托，两根40×40×3mm方钢管作为纵向支撑（托梁），上面安放45×90㎜方木，间距0.35m。整个支撑体系全方向设置剪刀撑，扣件拧紧用矩为40-50N.m；扫地杆离地≤300mm，沿立杆双向布置。五、地下室、裙楼、标准层模板施工方案模板安装施工方案总体工艺流程，地下室、裙楼、标准层采用墙、柱、梁、板一次成型的方案，工艺流程如下：墙、柱测量定位放线→墙、柱钢筋安装验收→门架安装加固→梁板模板安装→梁、板钢筋安装→墙、柱模板安装加固→墙、柱砼浇筑，梁、板混凝土浇筑。1、柱模板安装柱模采用915×1830mm的大模板加工制成；柱箍采用Φ48×3.5(mm)钢管，间距600，对拉螺栓采用φ12钢筋，水平间距300。(1)按图纸尺寸制作柱侧模板，保证外侧板宽度要加大两倍内侧板模板厚。(2)安装时先在地面上弹出纵横线和四周模板边线，接着把固定柱几何尺寸的小角铁或短钢筋对平柱四角边线，点焊在钢筋上(离地面30mm左右)。按放线位置钉好压脚板再安装柱模板。为了防止砼侧面压力造成柱模爆裂，在柱模外面每隔600mm加设双钢管柱箍。然后在两垂直向加斜拉项撑牢固，并校正垂直度及柱顶对角线。(3)通排柱模，先装两端柱模板，并校正与复核位置无误后，在柱项拉通线校正中间各柱模板，然后安装斜撑。(4)柱模板底部开有清理孔，沿高度约3m开有浇筑孔。2、梁、板模板安装地下室层高4.00m、裙楼首层高5.00m,二层高3.80米，三层为转换层高4.50米，标准层高3m，模板采用915×1830mm大模板，模板下铺45×90mm方木条，间距350mm。本工程支撑体系采用MF1219门架，门架间距1.0m，步距1.95m，并设二道水平支撑及剪刀撑，最高处的水平杆距模板底不大于500mm，距地面不大于300mm设一道水平杆，每2步3跨设一道剪刀撑；标准层支撑体系采用MF1219门架，门架间距1.0m，步距1.95m，距楼面不大于1950mm设一道水平杆，每2步3跨设一道剪刀撑。(1)工艺流程：复核梁、板面底标高→校正轴线...
