高架桥墩柱施工方案9343945773VIP免费

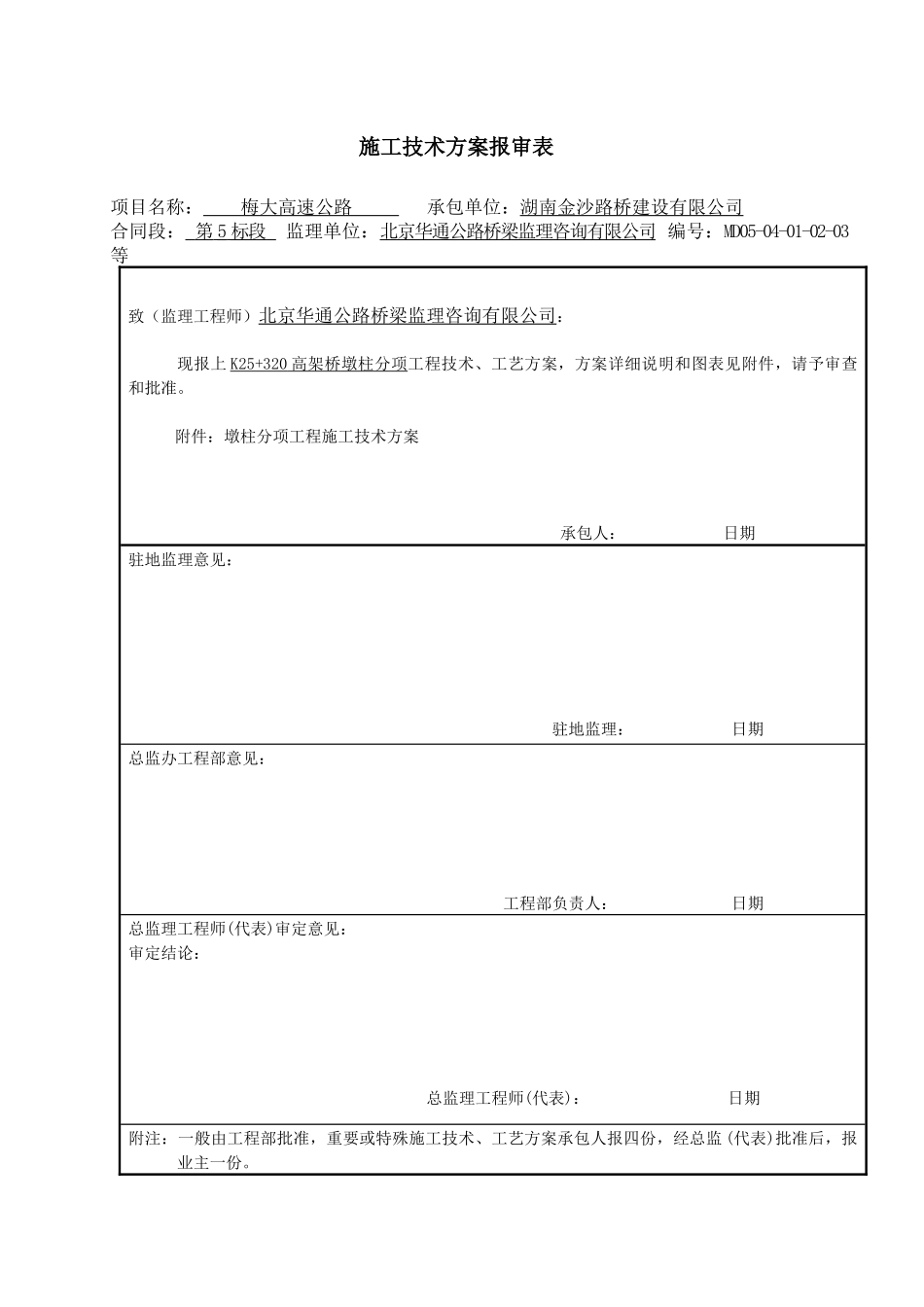

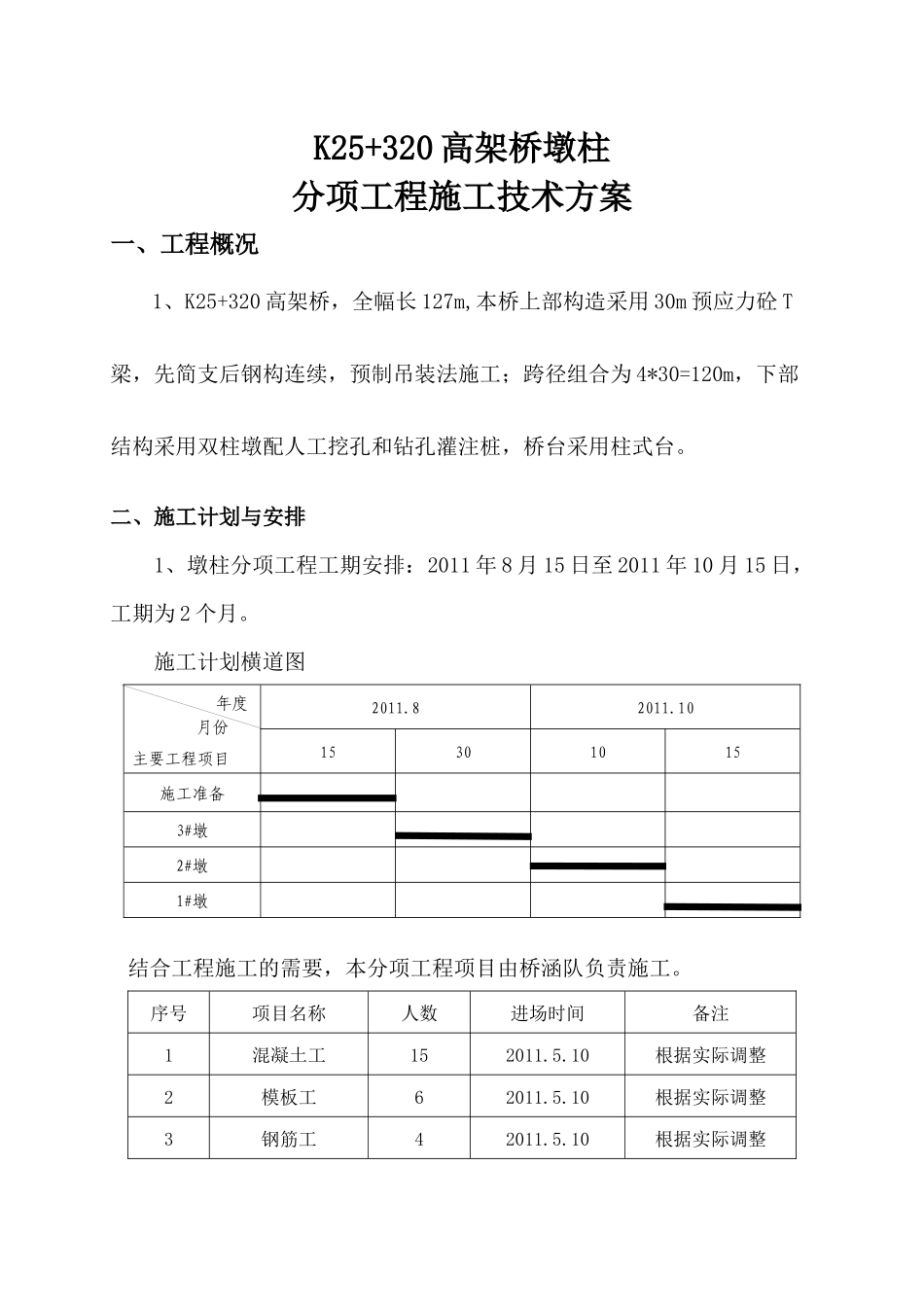

施工技术方案报审表项目名称：梅大高速公路承包单位：湖南金沙路桥建设有限公司合同段：第5标段监理单位：北京华通公路桥梁监理咨询有限公司编号：MD05-04-01-02-03等致（监理工程师）北京华通公路桥梁监理咨询有限公司：现报上K25+320高架桥墩柱分项工程技术、工艺方案，方案详细说明和图表见附件，请予审查和批准。附件：墩柱分项工程施工技术方案承包人：日期驻地监理意见：驻地监理：日期总监办工程部意见：工程部负责人：日期总监理工程师(代表)审定意见：审定结论：总监理工程师(代表)：日期附注：一般由工程部批准，重要或特殊施工技术、工艺方案承包人报四份，经总监(代表)批准后，报业主一份。由承包商呈报三份，审批后总监办的工程部和驻地监理工程师各留一份，退承包商一份。梅州市梅县至大埔高速公路梅县三角至大埔三河段工程K25+320高架桥墩柱分项工程施工技术方案湖南金沙路桥建设有限公司梅大高速公路5标项目经理部2O11年08月10日K25+320高架桥墩柱分项工程施工技术方案一、工程概况1、K25+320高架桥，全幅长127m,本桥上部构造采用30m预应力砼T梁，先简支后钢构连续，预制吊装法施工；跨径组合为4*30=120m，下部结构采用双柱墩配人工挖孔和钻孔灌注桩，桥台采用柱式台。二、施工计划与安排1、墩柱分项工程工期安排：2011年8月15日至2011年10月15日，工期为2个月。施工计划横道图主要工程项目2011.82011.1015301015施工准备3#墩2#墩1#墩结合工程施工的需要，本分项工程项目由桥涵队负责施工。序号项目名称人数进场时间备注1混凝土工152011.5.10根据实际调整2模板工62011.5.10根据实际调整3钢筋工42011.5.10根据实际调整年度月份4架子工32011.5.10根据实际调整主要管理和技术人员配备表序号姓名职务专业职称1李玮项目经理工民建工程师2戴正凡技术负责公路与桥梁高工3周振现场负责工民建高工4杨越质检工程师公路与桥梁工程师5白廷峰试验室主任公路与桥梁工程师6周云达安全环保主任工民建工程师7张剑岷施工员公路与桥梁工程师8尹资生测量主管测会高工主要设备配备表序号设备名称规格型号数量进场日期1挖掘机LG6225龙工2台2011.3.102装载机LG850龙工1台2011.3.103自卸汽车东风5T1台2011.3.104搅拌站JS-10002台2011.3.105吊机25T2台2011.3.106木工设备1套2011.3.107钢筋加工设备1套2011.3.108插入式振动棒10台2011.3.10三、主要工程数量K25+320高架桥有墩柱12根，共有C30砼228.5m³。四、施工准备情况1、材料:施工便道已贯通全桥，施工材料随时可进入施工现场。2、设备:设备可直达，机械设备已到位。3、劳动力:28人已落实到位。4、管理人员:管理人员，施工人员，全部到位。五、放样测量、标准试验、施工图等情况1、桥梁导线网布置完毕，水准测量闭合其精度符合测量规范要求；测量放样可满足施工需要。2、各种材料试验报告单，标准试验资料符合设计及规范要求。3、施工图纸，设计资料已复核，施工技术规范，评定标准已熟悉。六、施工方案系梁、承台施工完毕，对桥墩台周围地面进行清理、整平，准确放出墩柱位置，用脚手架搭设工作平台，进行墩柱钢筋的安装，以水泥砂浆垫块保证保护层，墩柱模板采用定型钢模板；模板拼装必须保证足够的强度和刚度，并保证模板的平整度满足技术规范要求，对模板的固定要牢固可靠，柱模顶用钢丝绳朝四个方向拉紧固定，装模视墩柱高度分一次或多次进行，每次装模高度不超过5m，砼浇筑采用吊车配吊斗进行，当砼倾落度大于2m时，设置溜槽或串筒，防止砼的离析。特别注意高墩柱施工，确保柱模稳定和垂直非常重要，支架形式采用门式支架三面围拼组合而成，施工时应采取有效措施消除支架和模板变形，砼浇注时要预埋盖梁钢筋，墩柱应预留盖梁施工时的模板支承钢筋。七、质量保证措施1、成立质量小组：项目经理任组长，总工程师任副组长，质检工程师是该项目的质量直接责任人，全体其他施工人员均为组员，共同对本分项进行质量管理。2、施工前组织全体施工人员进行技术交底、学习图纸、学习规范、学习监理工作程序、本分项施工工艺流程和技术要点。3、认真落实工序“三检”制度，将质量隐患降低到最小。4、每一批材料运到施工现场时，必须抽检，保证...
