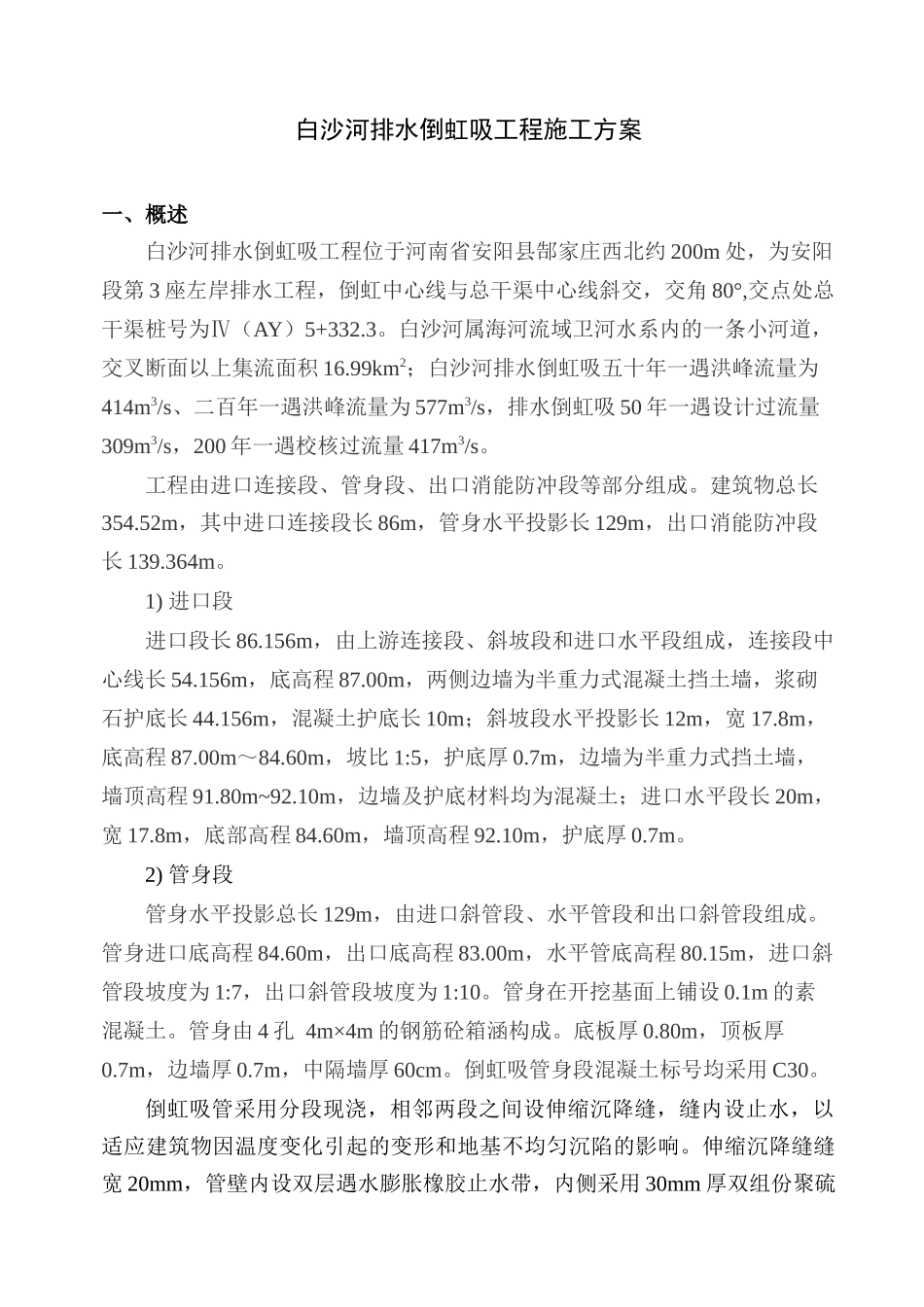

白沙河排水倒虹吸工程施工方案一、概述白沙河排水倒虹吸工程位于河南省安阳县郜家庄西北约200m处，为安阳段第3座左岸排水工程，倒虹中心线与总干渠中心线斜交，交角80°,交点处总干渠桩号为Ⅳ（AY）5+332.3。白沙河属海河流域卫河水系内的一条小河道，交叉断面以上集流面积16.99km2；白沙河排水倒虹吸五十年一遇洪峰流量为414m3/s、二百年一遇洪峰流量为577m3/s，排水倒虹吸50年一遇设计过流量309m3/s，200年一遇校核过流量417m3/s。工程由进口连接段、管身段、出口消能防冲段等部分组成。建筑物总长354.52m，其中进口连接段长86m，管身水平投影长129m，出口消能防冲段长139.364m。1)进口段进口段长86.156m，由上游连接段、斜坡段和进口水平段组成，连接段中心线长54.156m，底高程87.00m，两侧边墙为半重力式混凝土挡土墙，浆砌石护底长44.156m，混凝土护底长10m；斜坡段水平投影长12m，宽17.8m，底高程87.00m～84.60m，坡比1:5，护底厚0.7m，边墙为半重力式挡土墙，墙顶高程91.80m~92.10m，边墙及护底材料均为混凝土；进口水平段长20m，宽17.8m，底部高程84.60m，墙顶高程92.10m，护底厚0.7m。2)管身段管身水平投影总长129m，由进口斜管段、水平管段和出口斜管段组成。管身进口底高程84.60m，出口底高程83.00m，水平管底高程80.15m，进口斜管段坡度为1:7，出口斜管段坡度为1:10。管身在开挖基面上铺设0.1m的素混凝土。管身由4孔4m×4m的钢筋砼箱涵构成。底板厚0.80m，顶板厚0.7m，边墙厚0.7m，中隔墙厚60cm。倒虹吸管身段混凝土标号均采用C30。倒虹吸管采用分段现浇，相邻两段之间设伸缩沉降缝，缝内设止水，以适应建筑物因温度变化引起的变形和地基不均匀沉陷的影响。伸缩沉降缝缝宽20mm，管壁内设双层遇水膨胀橡胶止水带，内侧采用30mm厚双组份聚硫密封胶，填缝材料采用闭孔泡沫塑料板。为了防止渠道在倒虹吸段发生不均匀沉降，在基坑底至管身顶板回填低压缩性土，采用土夹石，其中碎石占总重的30%~35%；在管身顶板以上至总干渠渠底回填厚2.0m的高塑性土，并在截水环顶部沿管身纵方向埋设土工格栅，在横方向两侧分别伸长6m和3m。3)出口段出口段长139.364m，由消力池段、海漫段及下游护砌段组成。消力池为矩形断面，长20m，宽17.8m，池深0.5m，底部高程83.0m，翼墙为钢筋混凝土半重力式挡土墙，墙顶高程89.30m，底板厚0.7m，下设无纺布反滤层；海漫段长50m，底高程83.5m,其中前20m为渐变段，底宽17.8m，由矩形断面渐变为边坡为1:2的梯形断面，边墙为圆弧形半重力式混凝土墙，墙顶高程由89.30m渐降为89.00m，护底及护坡为浆砌石，厚0.4m，浆砌石下设碎石垫层，厚0.15m；浆砌石护砌段长20m，厚0.4m，下设碎石垫层厚0.15m；防冲槽长10m，深2m，槽内填抛石。下游河道护砌段长69.364m，其中圆弧段中心线长35.964m，为梯形断面，底高程83.50m，底宽17.8m，边坡1:2，护坡及护底均为浆砌石，厚0.4m，下设碎石垫层厚0.15m。主要工程量：土方开挖26038m3，软岩开挖60755m3，砼浇筑10121.2m3，，钢筋制安656.5t，砌石工程总量为3386.2m3，土方回填总量为103871m3。二、编制依据《岩土工程勘察规范》（GB50021/－2001）、《建筑物地基基础设计规范》（GB50011/－2001）、《建筑物地基处理技术规范》（JGJ79－2002）、《土工试验规程》（SL237－1999）、《水工砼施工技术规范》（DL/T5144－2001）、《钢筋焊接及验收规程》（JGJ18－2003）、《砌体工程施工质量验收规程》（GB50203－2002）、《水利水电工程施工质量评定规程》（SL176－1996）、《水工砼钢筋施工规范》（DL/T5169－2002）以及《白沙河排水倒虹吸施工图纸》等。三、总体规划（一）工期安排1、土石方开挖主要包括进出口渐变段、管身段，总量为86793m3。主要施工时段为2007年8月15日至2007年9月30日。2、管身段砼总量为6035m3，钢筋制安为576.8t，主要施工时段为2007年9月15日至2007年12月10日。3、进出口护底及挡墙砼总量为4086.2m3，其中进口段2735.2m3，出口段1351m3，主要施工时段为2008年3月1日至2008年5月31日，部分可与管身段平行施工。4、土方回填主要包括进出口段和管身段，总量为103871m3。管身段回填量43936m3，主要施...
