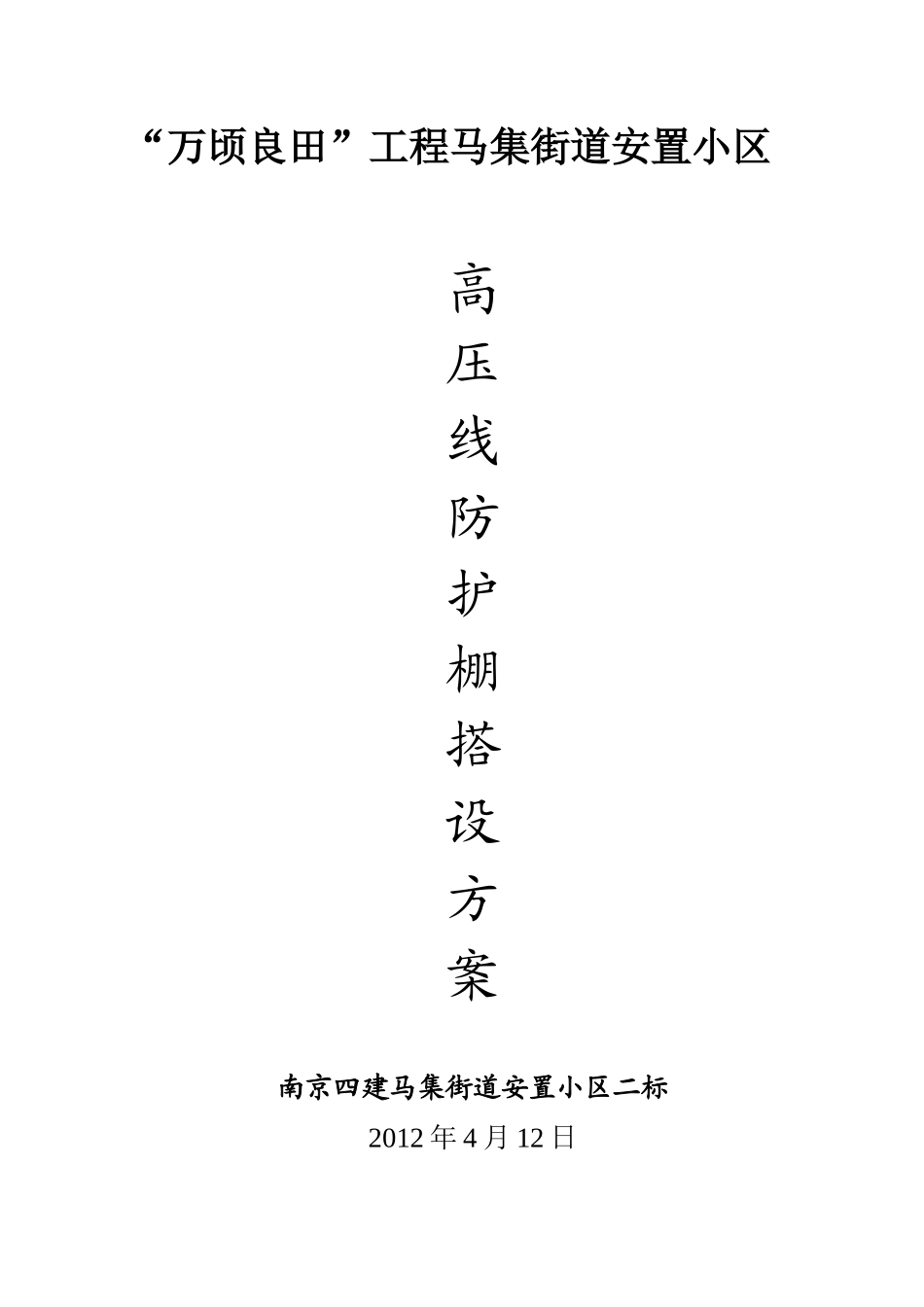

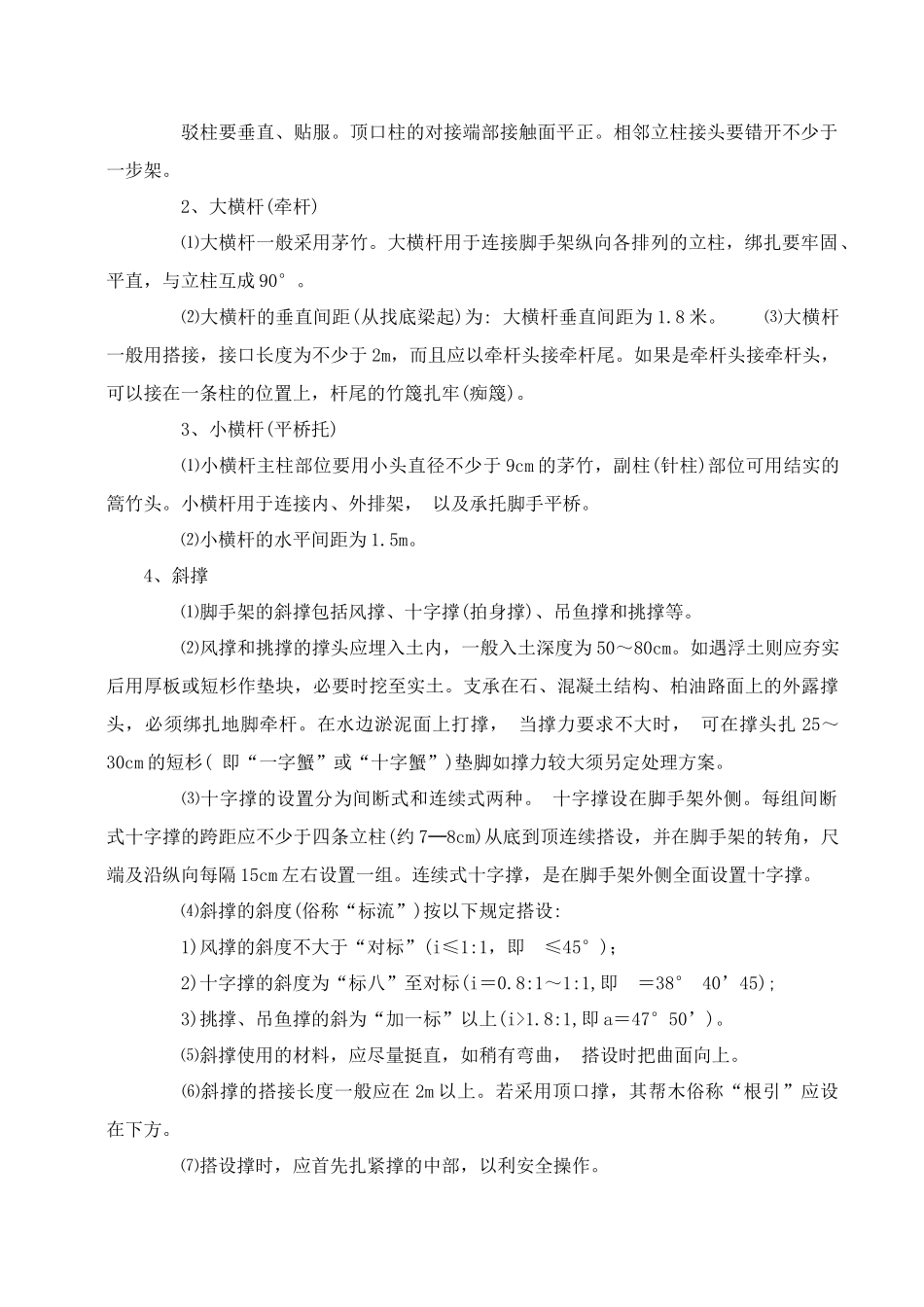

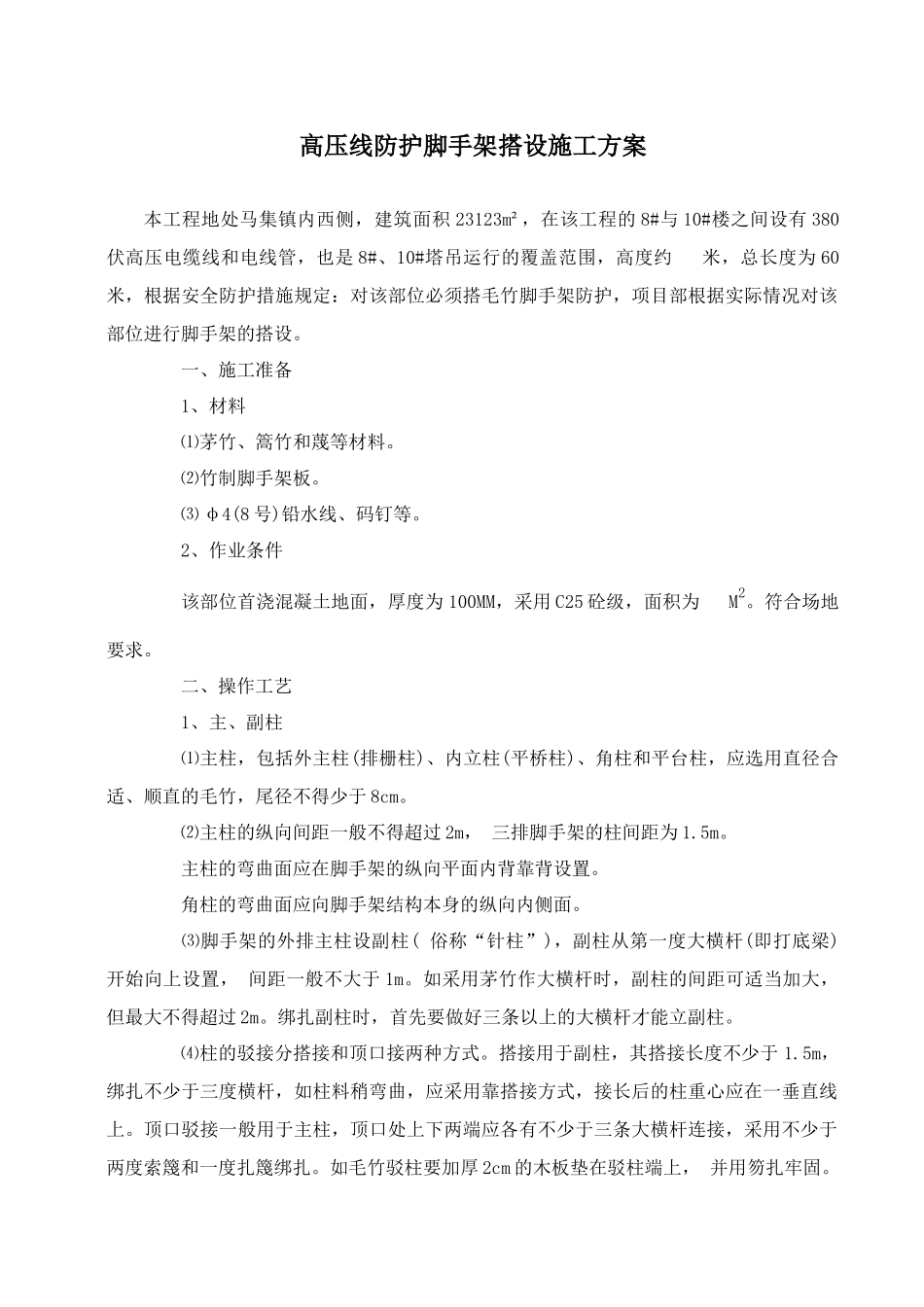

“万顷良田”工程马集街道安置小区高压线防护棚搭设方案南京四建马集街道安置小区二标2012年4月12日高压线防护脚手架搭设施工方案本工程地处马集镇内西侧，建筑面积23123m²，在该工程的8#与10#楼之间设有380伏高压电缆线和电线管，也是8#、10#塔吊运行的覆盖范围，高度约米，总长度为60米，根据安全防护措施规定：对该部位必须搭毛竹脚手架防护，项目部根据实际情况对该部位进行脚手架的搭设。一、施工准备1、材料⑴茅竹、篙竹和蔑等材料。⑵竹制脚手架板。⑶φ4(8号)铅水线、码钉等。2、作业条件该部位首浇混凝土地面，厚度为100MM，采用C25砼级，面积为M2。符合场地要求。二、操作工艺1、主、副柱⑴主柱，包括外主柱(排栅柱)、内立柱(平桥柱)、角柱和平台柱，应选用直径合适、顺直的毛竹，尾径不得少于8cm。⑵主柱的纵向间距一般不得超过2m，三排脚手架的柱间距为1.5m。主柱的弯曲面应在脚手架的纵向平面内背靠背设置。角柱的弯曲面应向脚手架结构本身的纵向内侧面。⑶脚手架的外排主柱设副柱(俗称“针柱”)，副柱从第一度大横杆(即打底梁)开始向上设置，间距一般不大于1m。如采用茅竹作大横杆时，副柱的间距可适当加大，但最大不得超过2m。绑扎副柱时，首先要做好三条以上的大横杆才能立副柱。⑷柱的驳接分搭接和顶口接两种方式。搭接用于副柱，其搭接长度不少于1.5m，绑扎不少于三度横杆，如柱料稍弯曲，应采用靠搭接方式，接长后的柱重心应在一垂直线上。顶口驳接一般用于主柱，顶口处上下两端应各有不少于三条大横杆连接，采用不少于两度索篾和一度扎篾绑扎。如毛竹驳柱要加厚2cm的木板垫在驳柱端上，并用笏扎牢固。驳柱要垂直、贴服。顶口柱的对接端部接触面平正。相邻立柱接头要错开不少于一步架。2、大横杆(牵杆)⑴大横杆一般采用茅竹。大横杆用于连接脚手架纵向各排列的立柱，绑扎要牢固、平直，与立柱互成90°。⑵大横杆的垂直间距(从找底梁起)为:大横杆垂直间距为1.8米。⑶大横杆一般用搭接，接口长度为不少于2m，而且应以牵杆头接牵杆尾。如果是牵杆头接牵杆头，可以接在一条柱的位置上，杆尾的竹篾扎牢(痴篾)。3、小横杆(平桥托)⑴小横杆主柱部位要用小头直径不少于9cm的茅竹，副柱(针柱)部位可用结实的篙竹头。小横杆用于连接内、外排架，以及承托脚手平桥。⑵小横杆的水平间距为1.5m。4、斜撑⑴脚手架的斜撑包括风撑、十字撑(拍身撑)、吊鱼撑和挑撑等。⑵风撑和挑撑的撑头应埋入土内，一般入土深度为50～80cm。如遇浮土则应夯实后用厚板或短杉作垫块，必要时挖至实土。支承在石、混凝土结构、柏油路面上的外露撑头，必须绑扎地脚牵杆。在水边淤泥面上打撑，当撑力要求不大时，可在撑头扎25～30cm的短杉(即“一字蟹”或“十字蟹”)垫脚如撑力较大须另定处理方案。⑶十字撑的设置分为间断式和连续式两种。十字撑设在脚手架外侧。每组间断式十字撑的跨距应不少于四条立柱(约7─8cm)从底到顶连续搭设，并在脚手架的转角，尺端及沿纵向每隔15cm左右设置一组。连续式十字撑，是在脚手架外侧全面设置十字撑。⑷斜撑的斜度(俗称“标流”)按以下规定搭设:1)风撑的斜度不大于“对标”(i≤1:1，即≤45°)；2)十字撑的斜度为“标八”至对标(i＝0.8:1～1:1,即＝38°40’45);3)挑撑、吊鱼撑的斜为“加一标”以上(i>1.8:1,即a＝47°50’)。⑸斜撑使用的材料，应尽量挺直，如稍有弯曲，搭设时把曲面向上。⑹斜撑的搭接长度一般应在2m以上。若采用顶口撑，其帮木俗称“根引”应设在下方。⑺搭设撑时，应首先扎紧撑的中部，以利安全操作。5、顶撑(托靠柱)顶撑要贴紧主柱绑紧，一般不少于三度篾，并且大头在上，小头在下，上下顶住小横杆。最下一节顶撑下面垫木或石块。5、平台⑴平如柱及底托，相当于平桥的小横杆的间距一般为2m(荷重较大的平台另定)。底托两端必须加顶撑。⑵扎阵竹的平台，其对龙间距60～70cm阵竹间距20cm，上面铺面板。⑶不扎阵竹的平台，对龙间距不超过20cm，面板直接铺在对龙之上。⑷平合面板的厚度不应小于1.5cm，夹板的方法与平桥相同。三、质量标准1、保证项目⑴脚手架立柱要垂直，大、小横杆要平正，斜撑要贴服而有力，顶撑要顶紧小横杆，接触面不小于三分之...
