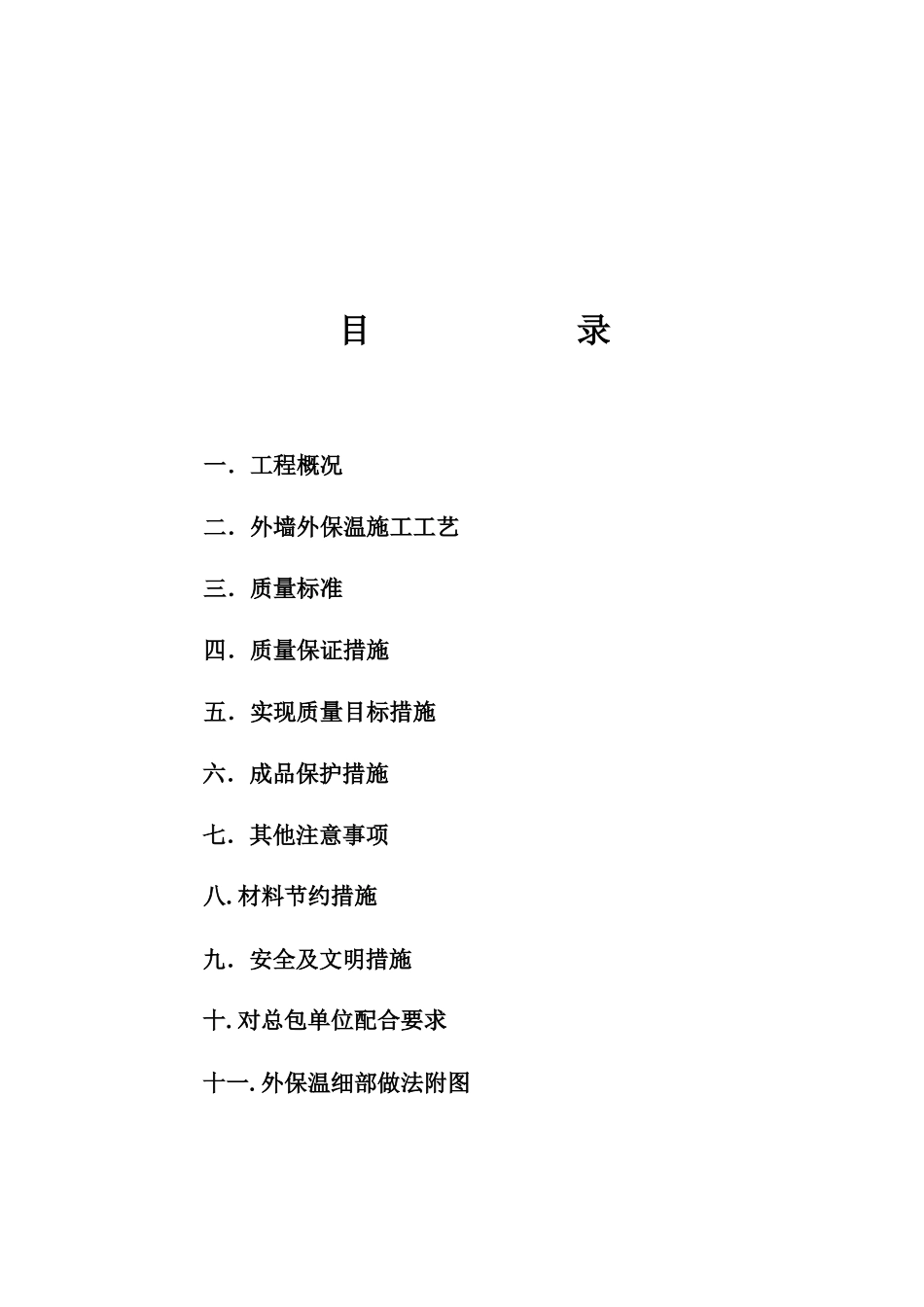

海军潜艇学院沙岭庄营区建设工程EPS聚苯板外墙外保温施工方案编写单位：青岛欧克斯新型建材有限公司目录一．工程概况二．外墙外保温施工工艺三．质量标准四．质量保证措施五．实现质量目标措施六．成品保护措施七．其他注意事项八.材料节约措施九．安全及文明措施十.对总包单位配合要求十一.外保温细部做法附图一．工程概况1.工程地址：青岛市四方区大沙路2．工程名称：海军潜艇学院沙岭庄营区建设工程3.本工程采用60mm厚聚苯板后贴式外墙外保温，抹面砂浆压入耐碱网格布罩面，外饰面面涂料工艺。二.外墙外保温施工工艺（一）、编制依据：1.《膨胀聚苯板薄抹灰外墙外保温系统》（JG149-2003）2．DBJl4-035-2007《山东省外墙外保温应用技术规程》3．聚苯板薄抹灰保温系统LO7J1104.居住建筑保温构造详图L06J113（二）、施工做法1.总则1.1本规程是以聚苯保温板为保温材料，耐碱玻纤网格布首层为加强型，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。该外墙外保温体系基本构造见表1:表1外墙外保温基本构造外墙外保温作法构造示意图粘结层保温层保护层外饰面钢筋混凝土墙、砌块墙、粘土砖墙等①外保温粘结砂浆②保温板③耐碱玻纤网格布3－5mm外保温用罩面砂浆④涂料饰面⑤除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定2.材料准备2.1材料（1）保温板：表2保温板技术性能要求表面密度(kg/m3)导热系数(w/m·k)吸水率%(v/v)抗拉强度(kpa)抗压强度(kpa)厚度(mm)厚度偏差(mm)20≤0.041≤1≥100≥15060±2（2）外保温用粘接砂浆和外保温用罩面砂浆技术性能指标需符合表3和4要求。表3外墙外保温用粘接砂浆技术性能指标试验项目性能指标拉伸胶接强度，Mpa(与水泥砂浆)常温常态≥0.70耐水≥0.50耐冻融(冻融循环25次)≥0.50抗拉胶接强度，Mpa(与18±1kg/m3膨胀聚苯板)常温常态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏可操作时间，h≥2表4外墙外保温罩面用砂浆性能指标试验项目性能指标拉伸胶接强度，Mpa(与水泥砂浆)常温常态≥0.70耐温≥0.50耐水≥0.50抗拉胶接强度，Mpa(与聚苯板)常温常态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏耐冻融≥0.10且聚苯板破坏可操作时间，h≥2柔韧性，28d压折比(抗压强度/抗折强度)≤3抗裂性(厚度5mm以下)无裂纹（3）耐碱玻璃纤维涂塑网格布（以下简称网格布）：耐碱性能应符合《耐碱玻璃纤维无捻粗纱》（JC/T572-94）中对耐碱性的要求。（4）膨胀锚栓，PVC护角岩棉等辅助材料均需符合相关质量标准。2.2工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等2.3施工条件2.3.1外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中第五章第三节“混凝土工程”中对多层大模的要求。2.3.2操作地点环境温度和基底温度不低于5℃、风力不大于5级，雨雪天不能施工。2.3.3由土建方清除施工基层上的浮灰、疏松物油污和其他废弃物,并用清水冲净。2.3.4外立面施工所用脚手架,符合相关安全验收规范方可使用。2.3.5外墙架孔土建方要在我方施工前堵实。2.3.6进场材料需甲方乙方及监理三方现场抽样，送检并复试合格后方可施工。3.施工工艺3.1.本作法采用由下到上施工，按“示意图1”的程序施工。3.2.1结构墙体基面必须清理干净，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分应由土建方剔凿或用聚合物水泥砂浆修补平整。3.2.2根据图纸要求，在墙面弹出变形缝线。遵循以下几个原则：a)预制墙板相接处b)外保温系统与不同材料相接处基面准备测量、放线粘保温板抹底层罩面砂浆安装锚固件粘贴翻包玻纤网格布配胶粘剂材料准备挂基准线压入翻包及玻纤网格布贴玻纤网格布压入砂浆打磨、修理、隐检c)基层墙体材料改变处d)墙面的连续高、宽度每超过23m，且未设其它变形缝时e)结构可能产生较大位移的部位3.2.3.粘贴保温板1.保温板切割：用电热丝切割器或手用刀锯切割，标准板面尺寸为1200×600mm，对角线及板厚误差±2mm，非标板按实际需要的尺寸加工，尺寸允许偏差为±2mm...
