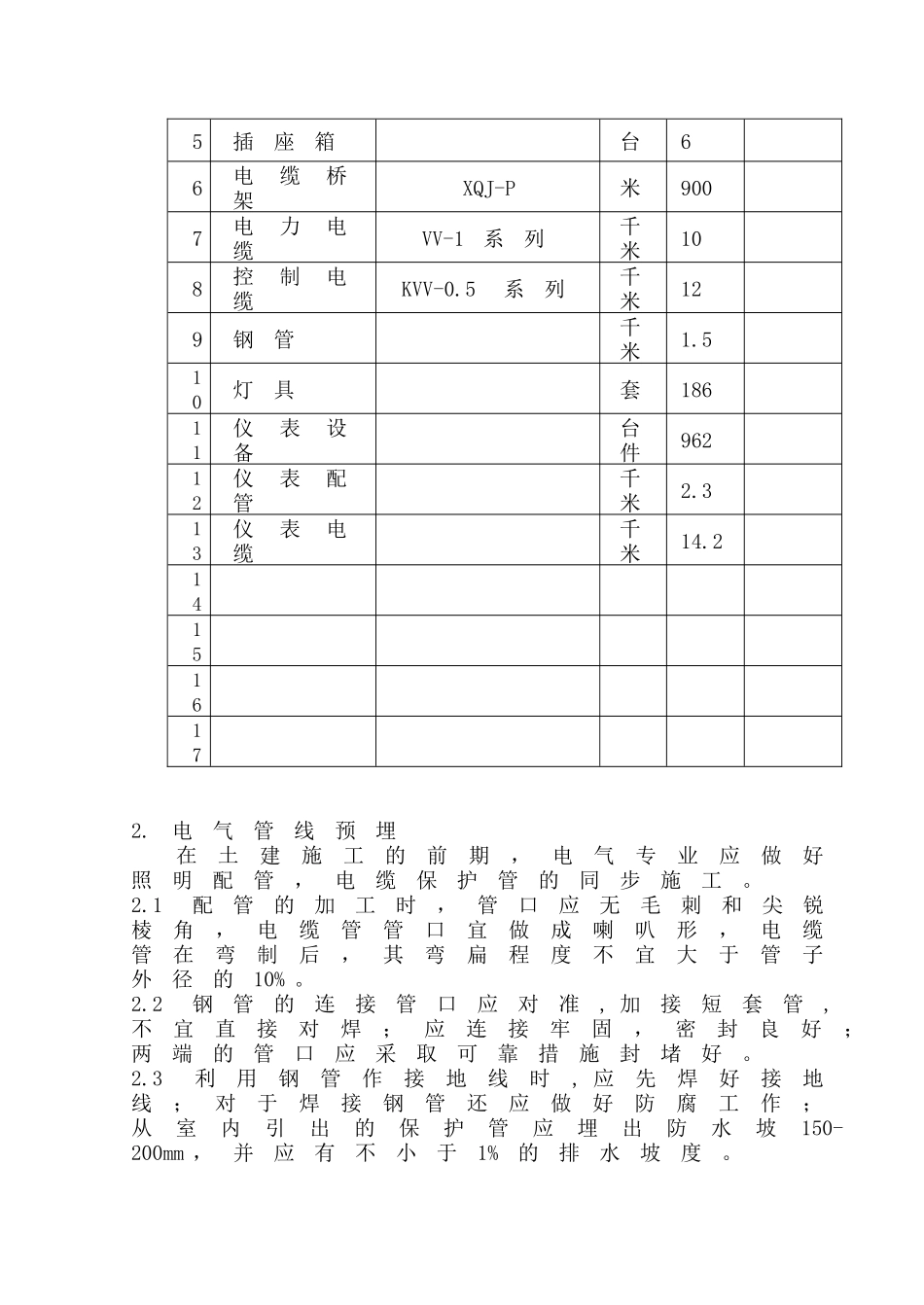

一、工程概述温州华峰工业集团1000吨/年氨纶技改工程，我单位负责聚合、纺丝主车间以及相关的动力站、辅助动力电气仪表安装工程的施工，其中主车间由纺丝及聚合两部分组成，纺丝部分：由一套1000T/Y的机组组成，其控制设备全部为日本进口控制盘柜100多台，其他配套动力盘柜为国产电源柜，共计15台；纺丝部分设有CENTUMCS1000DCS系统，聚合部分：MCC控制室新增6台MCC柜和一台电源柜，用来控制聚合动力系统。1.主要电气仪表设备及工程量如下表：见附表一2.编制的依据及施工执行的标准、规范：1)温州华峰工业集团1000吨氨纶技改工程安装合同。2)1000吨/年氨纶技改工程电气、仪表施工图纸：电气图图号为：DS-100-06、-100-01、-100-04、-300-05；仪表图图号为：00111KS-100-00~21、-100、-101等；3)电气装置安装工程电缆线路施工及验收规范GB50168-924)电气装置安装工程接地装置施工及验收规范GB50169-925）电气装置安装工程旋转电机施工及验收规范GB50170-926）电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171-927）电气装置安装工程电气设备交接试验标准GB50150-918）电气装置安装工程电气照明施工及验收规范GB50259-969）电气装置安装工程1KV及以下配线工程施工及验收规范GB50258-9610）建筑电气安装工程质量检验评定标准GBJ303-8811）全国通用建筑电气装置标准图集12）工业自动化仪表工程施工及验收规范GBJ93-8613）自控安装图册HGJ3516-9614）石油化工仪表工程施工技术规程SHJ3521-99二、施工程序，方法及技术措施1.施工前准备1.1施工中所需用的主要机具、试验设备、电气仪表设备齐全，安放就位。（需用品种、规格详见附表二、三）1.2组织参加本工程施工人员熟悉图纸，做好施工前的图纸会审，设计交底。1.3对上道工序的要求及进场设备、材料的验收；a.控制室土建地面、吊顶、四周墙壁、门窗等全面完工；b.材料验收：各种材料进库前需认真核对规格、型号与设计是否相符，并应有材质合格证，必要时进行抽查、检验，不符合要求拒绝使用。附表一、电气主要实物工作量序号品名型号规格（或位号）单位数量备注1仪表柜APBPCPCD台72进口盘柜WDGRINVCONV台1363国产盘柜配套动力柜MCC盘柜台74动力盘柜（箱）纺丝变频等台205插座箱台66电缆桥架XQJ-P米9007电力电缆VV-1系列千米108控制电缆KVV-0.5系列千米129钢管千米1.510灯具套18611仪表设备台件96212仪表配管千米2.313仪表电缆千米14.2141516172.电气管线预埋在土建施工的前期，电气专业应做好照明配管，电缆保护管的同步施工。2.1配管的加工时，管口应无毛刺和尖锐棱角，电缆管管口宜做成喇叭形，电缆管在弯制后，其弯扁程度不宜大于管子外径的10%。2.2钢管的连接管口应对准,加接短套管,不宜直接对焊；应连接牢固，密封良好；两端的管口应采取可靠措施封堵好。2.3利用钢管作接地线时,应先焊好接地线；对于焊接钢管还应做好防腐工作；从室内引出的保护管应埋出防水坡150-200mm，并应有不小于1%的排水坡度。2.4按设计图纸要求，检查预埋件、预留孔洞位置应正确，数量应齐全，大小合适；在有电缆、接地线穿墙和穿梁的地方应预先留好保护管。对于设计要求利用土建基础钢筋作为接地装置，利用柱子主筋作为接地引上线时，应将主筋焊接牢固可靠，并留好接地测试点，当接地电阻不符合要求时，还应补做接地极。3.动力控制盘柜安装3.1安装前土建必须完工，门、窗安装完毕，房顶不得有渗漏现象。3.2基础槽钢的制作与安装:水平度与不直度均应满足条件:〈1mm/m及〈5mm/全长；安装后其顶部宜高出地面10mm。3.3电气设备安装前验收，所有电气设备安装前应进行交接验收，外观应完好，主体、附件、备件数量应与设备出厂交货消单相符；规格、型号与设计相符并应有出厂合格证和产品技术要求说明书。3.4盘、柜间用螺栓拧紧，找平、找正后与基础槽钢焊接在一起，控制盘、继电保护盘、自动装置、信号盘不得与基础焊死，应用螺栓固定在基础上，对装有电器元件需开动的门需用4-6mm2的软铜线与接地干线相连作为保护接地。3.4.1盘、柜单独或成套安装时，其垂直度、水平度、不平度允许偏差如表3.4.1；3.4.2安装后各盘、柜内抽屉或手车应操作灵活，接触可靠，...
