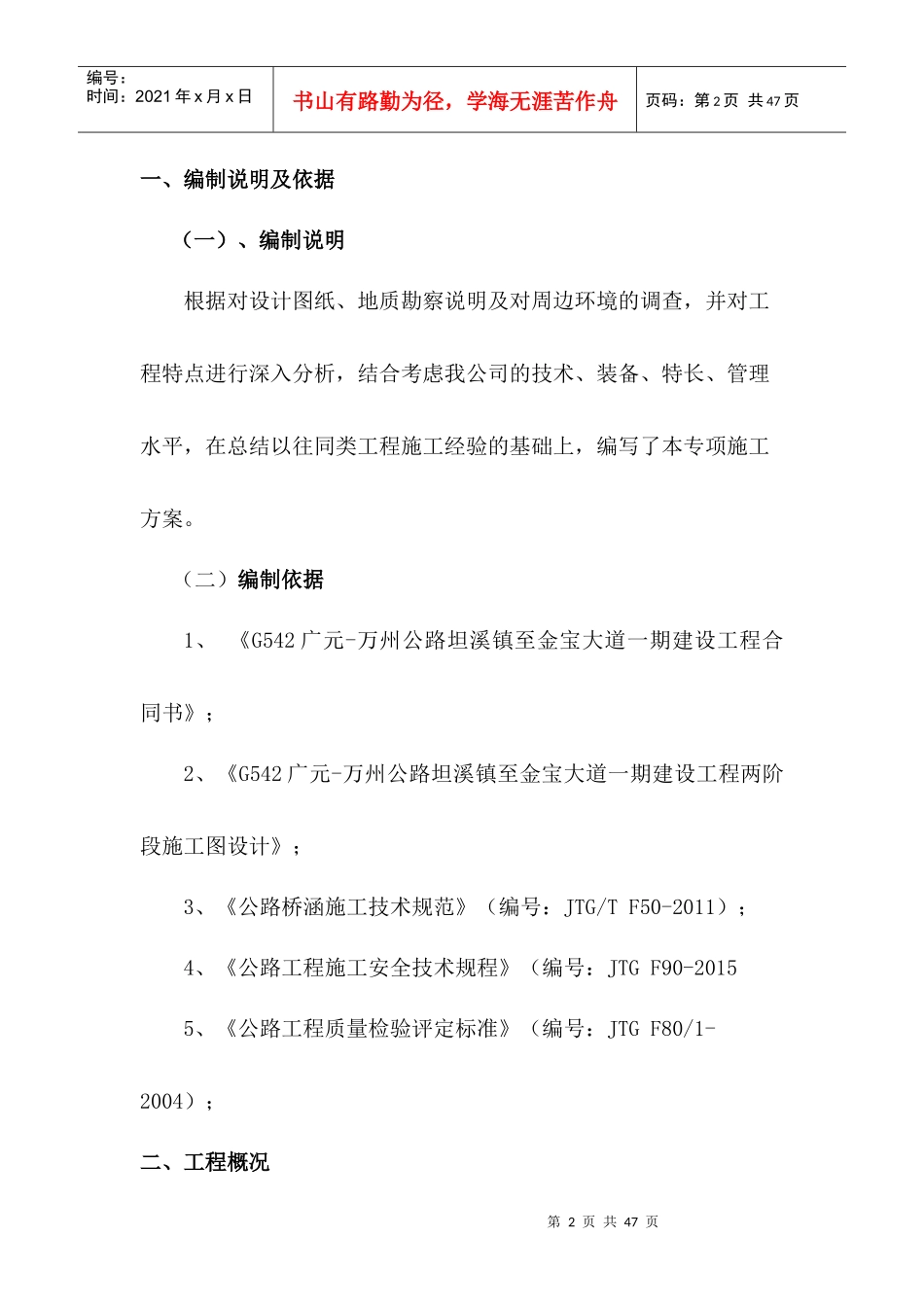

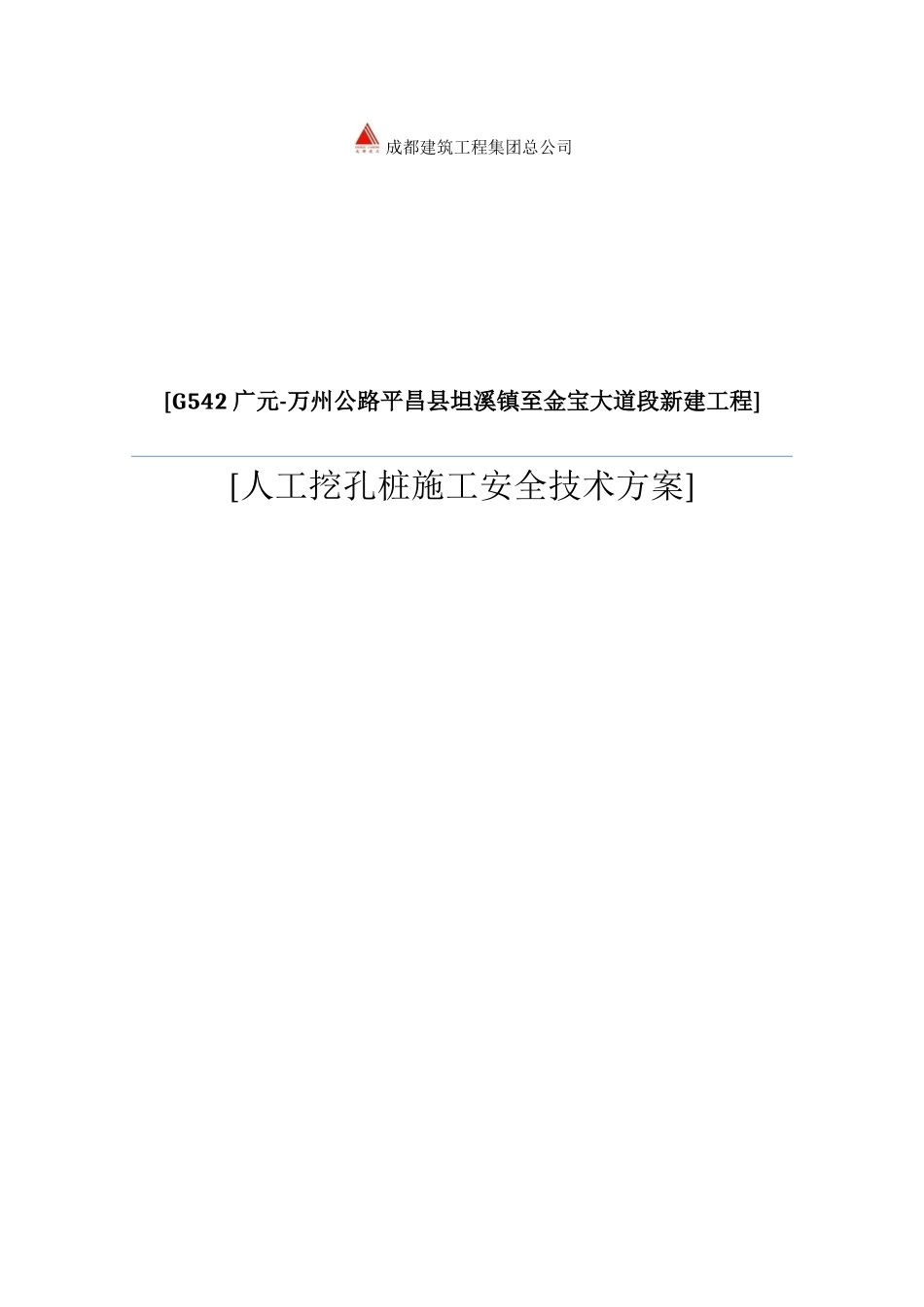

成都建筑工程集团总公司[G542广元-万州公路平昌县坦溪镇至金宝大道段新建工程][人工挖孔桩施工安全技术方案]第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页一、编制说明及依据（一）、编制说明根据对设计图纸、地质勘察说明及对周边环境的调查，并对工程特点进行深入分析，结合考虑我公司的技术、装备、特长、管理水平，在总结以往同类工程施工经验的基础上，编写了本专项施工方案。（二）编制依据1、《G542广元-万州公路坦溪镇至金宝大道一期建设工程合同书》；2、《G542广元-万州公路坦溪镇至金宝大道一期建设工程两阶段施工图设计》；3、《公路桥涵施工技术规范》（编号：JTG/TF50-2011）；4、《公路工程施工安全技术规程》（编号：JTGF90-20155、《公路工程质量检验评定标准》（编号：JTGF80/1-2004）；二、工程概况第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页本项目初设项目名称为“G542广元至万州公路坦溪镇至江口镇段公路新建工程”，批复推荐K线方案路线（对应本次施工图设计段）走向为经鲤鱼池、莲滩、周家湾后，分别新建两座大桥横跨油坊沟和蹬子沟至谭家坝，基本沿巴河右线布线。谭家坝属城市规划区，其主干道金宝大道规划终点位于蹬子沟右岸，施工接近尾声。根据业主意见，为综合利用有限的公路建设土地资源，同时有效带动百花村片区经济社会发展，建议施设路线走向采用初设B比较方案，即调整兴隆寺至蹬子沟段路线走向，采用高线位方案依次跨越棕子沟、海螺石沟、油坊沟、蹬子沟，止于“平昌县金宝大道D段道路工程”。路线总长7193.255m(K3+600=K3+374.745,长链225.255m)，起点方向连接坦溪大桥，连接线总长1.351公里，坦溪大桥全长298m，再连接保通道路全长242.304m，最后接入现有城乡道路。（一）人工挖孔桩设计第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页本项目全线人工挖孔桩桩径为φ1500mm～φ2200mm，本工程共有212根桩，其中暂定人工挖孔桩为168根，具体情况如下：桩径φ1500mm有26根，合计420m；φ1800mm有94根，合计2639m；φ2000mm有40根，合计1244m；φ2200mm有8根，合计172m。全段挖孔桩合计4475m。线路名称结构名称墩台号桩径（m）桩长（m）暂定根数G542广元-万州公路平昌县坦溪镇至金宝大道段新建工程K3+940粽子沟大桥0#1.51641#1.52022#1.52023#1.52024#1.52025#1.82426#1.82447#1.83098#1.83099#1.824410#2.2242K4+680.5海螺石沟大桥1#22622#1.82443#1.83194#1.83295#1.82446#1.8262K5+646.5油坊沟大桥1#2.22022#2.22223#1.83944#1.84045#2.22026#1.82027#1.5262K6+756.250#1.5108第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页蹬子沟大桥1#1.83242#1.82083#232154#232155#22986#1.82487#1.83348#1.82042#1.825183#1.5208K0+992.5严家沟中桥1#1.51622#1.5162合计4475m（二）自然地理1、地理位置：本工程位于四川盆地东北边缘，米仓山南麓，巴中市南部。界于北纬31º16´～31º´52´，东经106º50´～107º34´。2、工程地形本路段东邻万源、宣汉，南抵达州、渠县，西连营山、仪陇，北接巴中、通江。南北长69.8公里，东西宽69公里，幅员面积2229.12平方公里。G542广元-万州公路是<<国家公路网规划（2013-2030年）>>确定的由原省道S202（广元至达州开江县）升级的国道，是联系川东北地区广元、巴中、达州3市至重庆万州的第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页重要纵向干线公路。国道G542在平昌县境内纵贯南北，在县城以北约40公里处的沙咀入境，由北向南经过10个乡（镇），在涵水出镜进入达州，平昌境内路段全长74.7公里，经过平昌县城段全长约10公里。G542是平昌县前往巴中、达州，后通过达渝高速公路、广（安）邻（水）高速公路、南（充）广（安）高速公路、成（都）南（充）高速公路到达成都和省内其他地区的重要通道。3、气候平昌县属四川盆地亚热带湿润季风气候区，四季分明，气候...
