诚鉴园、诚居园地下室钢筋施工方案VIP免费

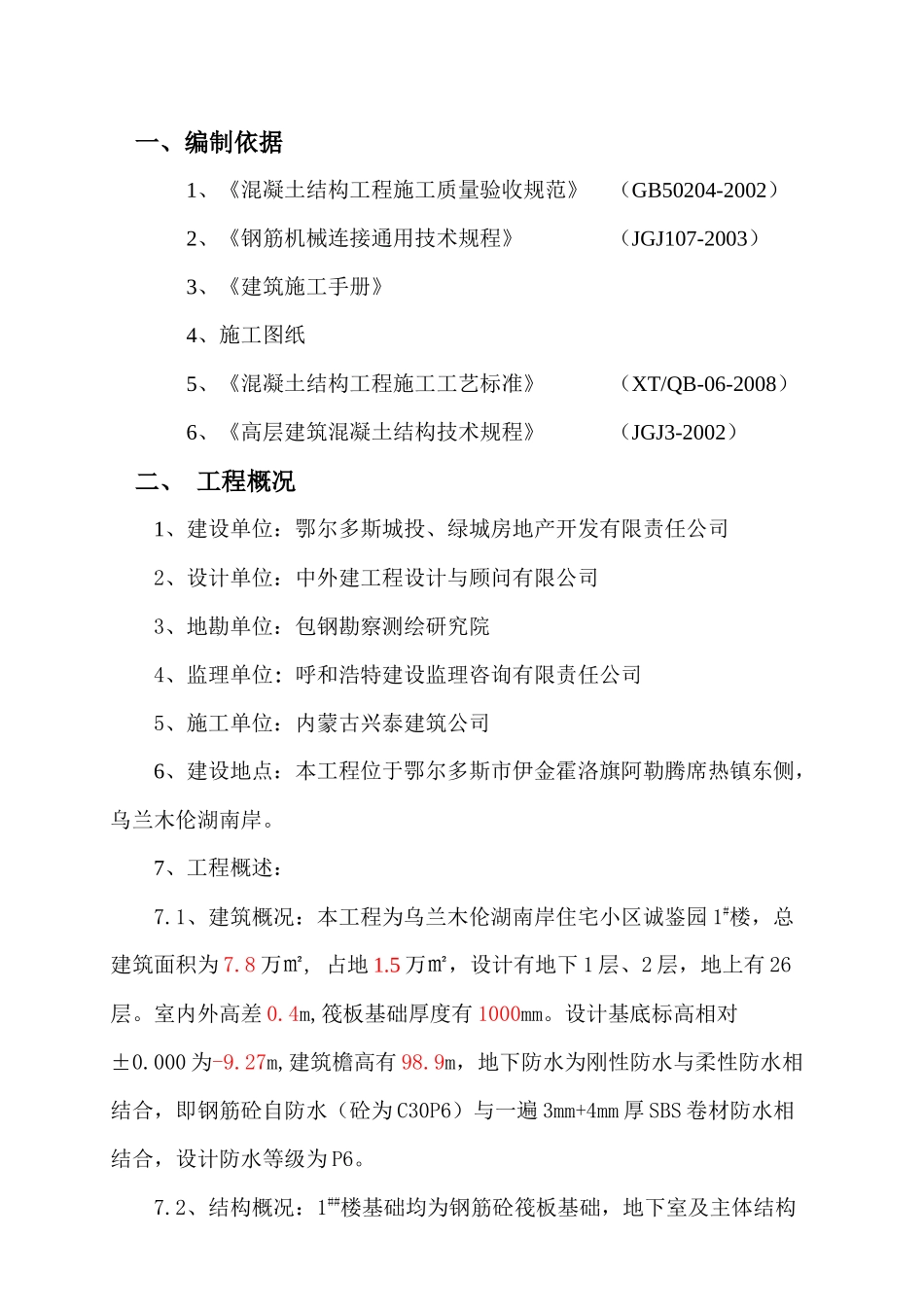

一、编制依据1、《混凝土结构工程施工质量验收规范》（GB50204-2002）2、《钢筋机械连接通用技术规程》（JGJ107-2003）3、《建筑施工手册》4、施工图纸5、《混凝土结构工程施工工艺标准》（XT/QB-06-2008）6、《高层建筑混凝土结构技术规程》（JGJ3-2002）二、工程概况1、建设单位：鄂尔多斯城投、绿城房地产开发有限责任公司2、设计单位：中外建工程设计与顾问有限公司3、地勘单位：包钢勘察测绘研究院4、监理单位:呼和浩特建设监理咨询有限责任公司5、施工单位：内蒙古兴泰建筑公司6、建设地点：本工程位于鄂尔多斯市伊金霍洛旗阿勒腾席热镇东侧，乌兰木伦湖南岸。7、工程概述：7.1、建筑概况：本工程为乌兰木伦湖南岸住宅小区诚鉴园1#楼，总建筑面积为7.8万㎡,占地1.5万㎡，设计有地下1层、2层，地上有26层。室内外高差0.4m,筏板基础厚度有1000mm。设计基底标高相对±0.000为-9.27m,建筑檐高有98.9m，地下防水为刚性防水与柔性防水相结合，即钢筋砼自防水（砼为C30P6）与一遍3mm+4mm厚SBS卷材防水相结合，设计防水等级为P6。7.2、结构概况：1##楼基础均为钢筋砼筏板基础，地下室及主体结构为剪力墙结构，地下车库基础为独立基础，砼强度等级有C30（C30P6）,抗震设防烈度为7度，地震加速度为0.10g，设计地震分组为第三组，场地类别为Ⅱ类。7.3、质量目标：自治区优质样板工程7.4、安全目标：确保自治区安全文明工地，争创自治区安全文明示范工地三、施工安排1、钢筋加工场地的布置按照施工总平面图，该工程的钢筋加工场地布置在建筑物附近的空地上（塔吊作业半径内）；将钢筋加工场地全部硬化，并做好钢筋垄，保证场地的道路畅通。2、钢筋现场堆放进场后钢筋和加工好的钢筋应根据钢筋的牌号，分类堆放在间距2m尺寸为250mm×400mm×10m的C25砼钢筋垄，以避免污垢或泥土的污染。并应及时进行状态标识，严禁随意堆放。3、人力部署情况根据施工进度总的控制计划要求，配置四个班组。成员见下表：钢筋工程施工人员组成及分工分工人数工作内容钢筋主管1全面负责钢筋分项工作钢筋工长1全面负责钢筋施工工作及翻样下料工作值班工长1负责钢筋前场绑扎施工班组长1组织前后场钢筋工进行钢筋施工绑扎工80钢筋前场绑扎机械操作工10操作各种钢筋加工机械四、施工准备1、钢筋原材料要求进场钢筋应有出场质量证明书和试验报告单，每捆钢筋应有标牌。对进场钢筋按规范的标准抽样做机械性能试验，合格后方可使用。钢筋加工过程中如发现脆断或机械性能不正常时，应进行化学成份检验或其它专项检验。外观检查：钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。直螺纹连接套筒有合格证。2、技术准备熟悉图纸，编制并落实技术交底，编制钢筋下料放样单并经审核批准，钢筋下料和绑扎做准备3、机具准备3.1、主要加工设备：砂轮切割机、钢筋弯曲机、钢筋切断机、电弧焊机、钢筋调制机及钢筋滚丝机。3.2、主要工具：游标卡尺、卷尺、粉笔、扎丝钩、钢丝刷、小撬杠。五、施工方案的选定钢筋的接长是钢筋工程的关键，针对本工程的特点我单位对于≥Φ18钢筋连接采用等强剥肋直螺纹连接；＜Φ18钢筋连接采用绑扎搭连接。六、施工工艺1、工艺流程钢筋下料——滚压螺纹加工——接头单体试件试验——钢筋连接——质量检查2、操作要点2.1、钢筋下料：钢筋下料时，应采用砂轮切割机，切口的端面应与轴线垂直，不得有马蹄形或挠曲。2.2、钢筋滚丝时使用水溶性冷却润滑液。操作前先调好滚丝机，调整好工作行程开关的起始和终点挡铁位置。确保钢筋套丝丝扣圈数，详见下表剥肋滚丝头加工尺寸（mm）钢筋规格剥肋直径螺纹尺寸丝头长度完整丝扣数1615.1±0.2M16.5×222.5≥81816.9±0.2M19×2.527.5≥72018.8±0.2M21×2.530≥82220.8±0.2M23×2.532.5≥92523.7±0.2M26×335≥92826.6±0.2M29×340≥103230.5±.02M33×345≥113634.5±0.2M37×3.549≥94038.1±0.2M41×3.552.5≥102.3、接通电源、启动主电机和水泵电机。逆时针旋动进给手柄，使滚丝头进入滚丝位置，在刚进入工作时，进给要平稳，速度要均匀。将滚丝头送入钢筋端头后，滚丝头自动进给滚丝，至给定滚丝长度后自动反转，退位后停车。丝头加工...
