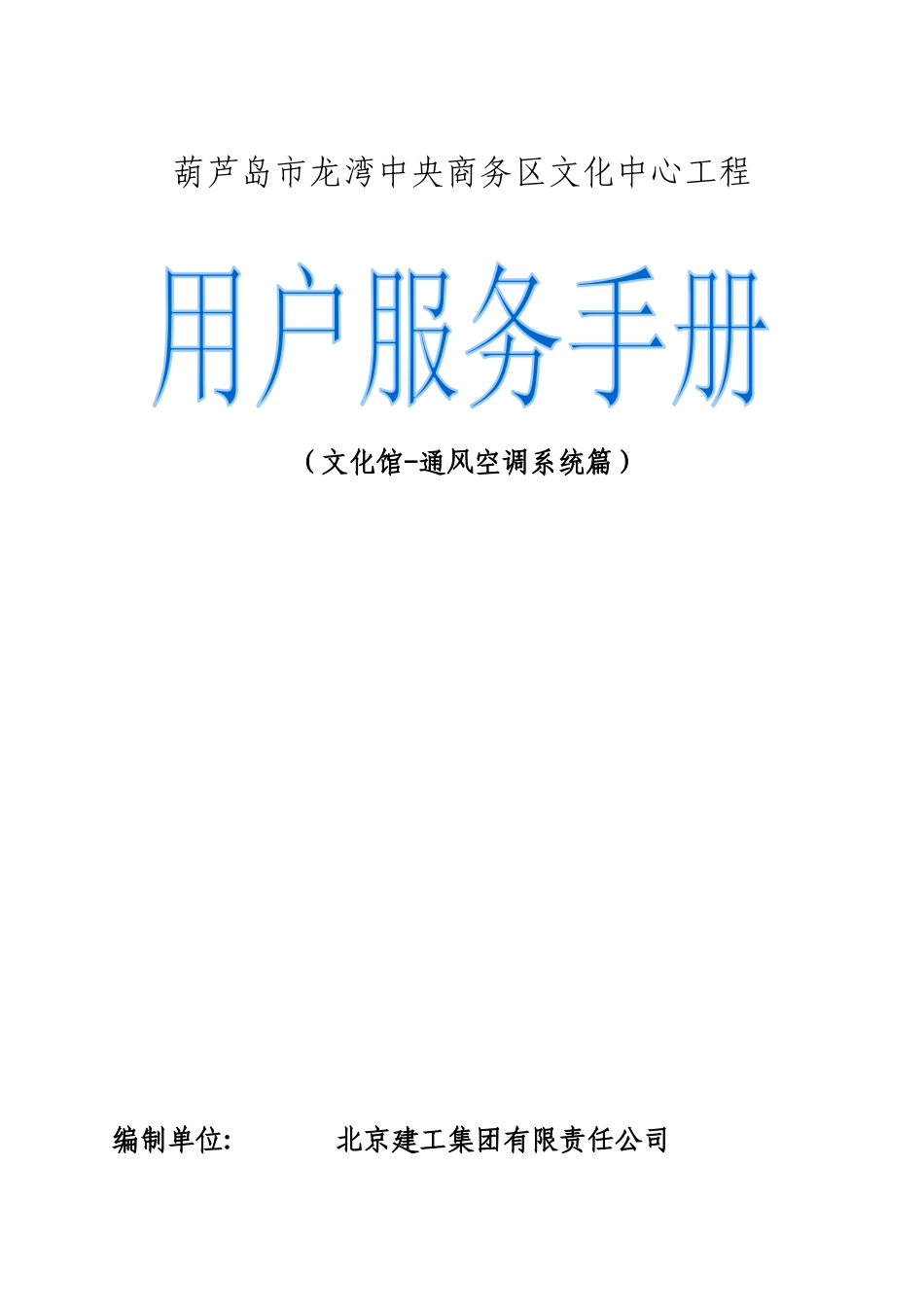

葫芦岛市龙湾中央商务区文化中心工程(用户服务手册)VIP专享VIP免费

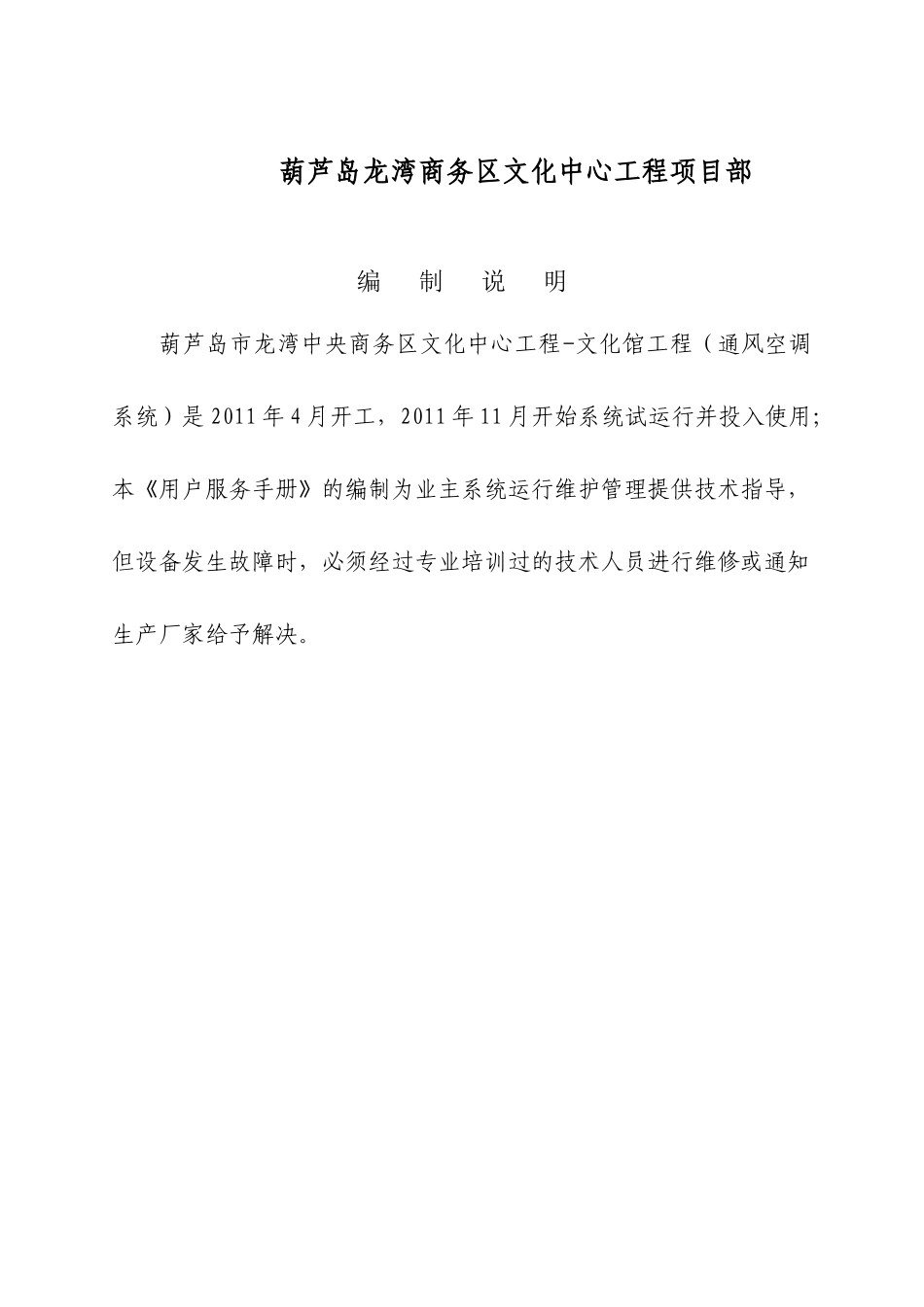

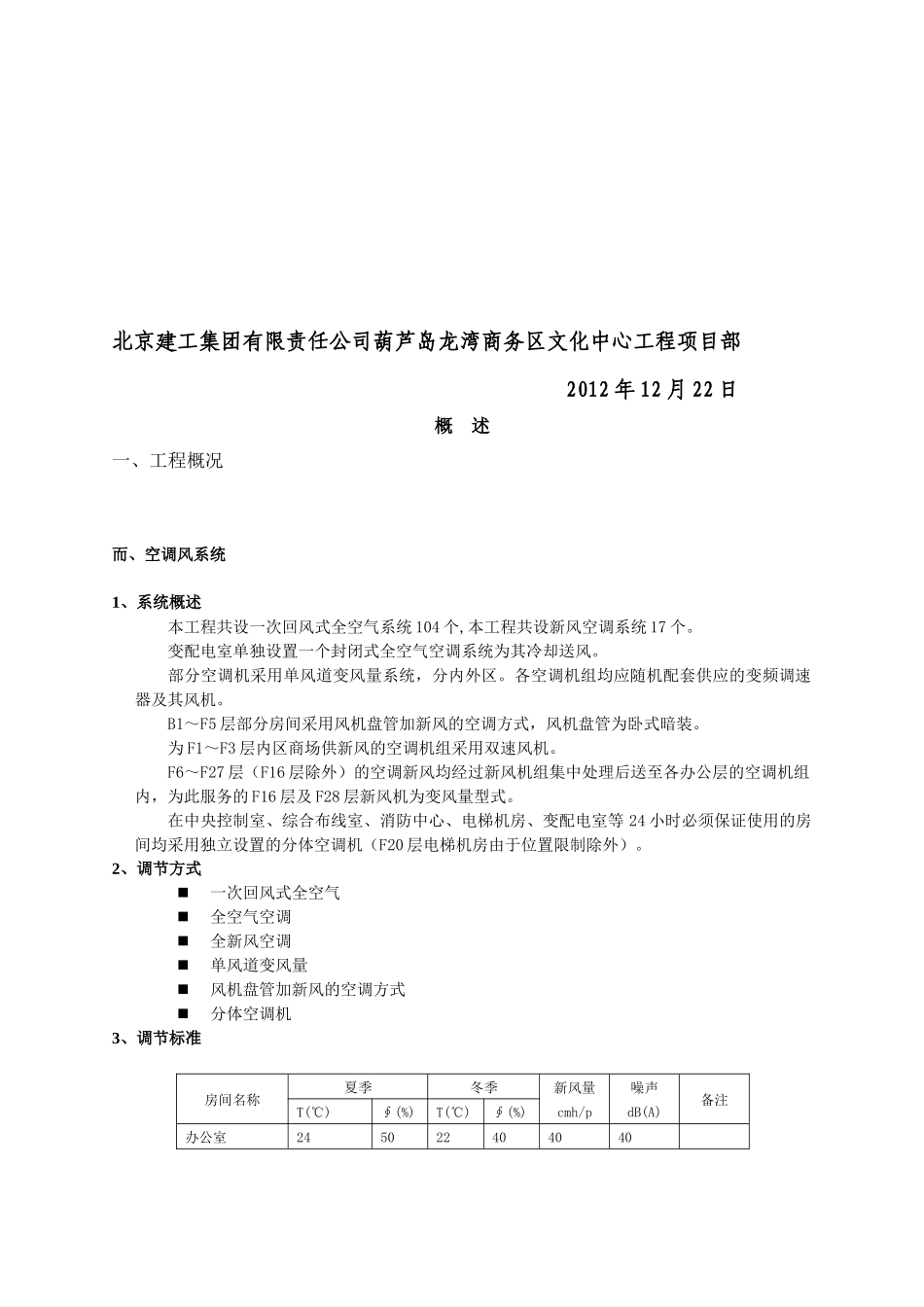

葫芦岛市龙湾中央商务区文化中心工程（文化馆-通风空调系统篇）编制单位:北京建工集团有限责任公司葫芦岛龙湾商务区文化中心工程项目部编制说明葫芦岛市龙湾中央商务区文化中心工程-文化馆工程（通风空调系统）是2011年4月开工，2011年11月开始系统试运行并投入使用；本《用户服务手册》的编制为业主系统运行维护管理提供技术指导，但设备发生故障时，必须经过专业培训过的技术人员进行维修或通知生产厂家给予解决。北京建工集团有限责任公司葫芦岛龙湾商务区文化中心工程项目部2012年12月22日概述一、工程概况而、空调风系统1、系统概述本工程共设一次回风式全空气系统104个,本工程共设新风空调系统17个。变配电室单独设置一个封闭式全空气空调系统为其冷却送风。部分空调机采用单风道变风量系统，分内外区。各空调机组均应随机配套供应的变频调速器及其风机。B1～F5层部分房间采用风机盘管加新风的空调方式，风机盘管为卧式暗装。为F1～F3层内区商场供新风的空调机组采用双速风机。F6～F27层（F16层除外）的空调新风均经过新风机组集中处理后送至各办公层的空调机组内，为此服务的F16层及F28层新风机为变风量型式。在中央控制室、综合布线室、消防中心、电梯机房、变配电室等24小时必须保证使用的房间均采用独立设置的分体空调机（F20层电梯机房由于位置限制除外）。2、调节方式一次回风式全空气全空气空调全新风空调单风道变风量风机盘管加新风的空调方式分体空调机3、调节标准房间名称夏季冬季新风量cmh/p噪声dB(A)备注T(℃)∮(%)T(℃)∮(%)办公室245022404040中西餐厅236022402545职工餐厅256022352045大堂、电梯厅25-286020354050四季厅25-286020354050商场246022402550多功能厅255522403045游泳池2860-7028605050其余空调房间24-2750-6020-2235-4020-4040-504、设备说明（1）变风量空气处理机组（BFP）1)技术参数见六、空调系统设备清单。2)维护保养电源接通后先开动风机看其旋转方向是否正确。机组内每台风机电机在电源进线上均有热继电器以对电机进行热保护。冷水在热交换器内的流速宜调到0.5m/s~2m/s之间，热水在热交换器内的流速宜调到0.5m/s~1m/s之间。在设备不使用季节，应把热交换器内水排尽，以减少管子腐蚀，冬季注意防冻。机组开机时注意通过调节系统内风阀使机组内电机运行时的工作电流限定在电机的额定电流值之内。定期更换过滤器材料，特别发现风量下降时，应立即清洗。机组运行2~3年，应全面保养，用化学方法清洗热交换器水管内部，除去水垢，用压缩空气或水冲洗热交换器外部翅片。细帆布软管长期使用产生老化，磨损引起漏风应及时修补、更换。定期检查门密封条，如有漏风及时更换。3)注意机组进回水方向及过滤器左右抽方向由面对机组回风口为基准来决定。（2）风机盘管1)技术参数见六、空调系统设备清单。2)维护保养勿将2台以上的机组并线后接入机组控制开关，防止机组工作时互相影响。为避免机组冬季被冻，可以加防冻液或对机组进行放水处理。更换机组时切莫利用排水接管提升机组。机组正常使用电压为220V±10%，电压过低可能造成机组启动不利及电机损坏。空气过滤器每6个月清洗或替换一次，如果需要可以缩短周期。过滤器可以用真空清洁器清理或用普通肥皂水清洗，在重新装入机组之前，需要彻底干燥。排水管道必须周期性地检查。（3）变风量末端装置1)技术参数见六、空调系统设备清单。2)原理本工程变风量末端装置均为压力无关型（见本章附图9-1）。与压力无关的VAV单元控制由一组DDC控制器、进风口压差变送器、风阀驱动器和温度传感器等控制部件组成。DDC控制器通过进风口风道传感器来控制供风量以便保持一个恒定的空气流量需求以便和使用的空间相适应。当该空间内空调符合改变时，DDC控制器将根据该空间内温度传感器的讯号来改变供风量以适应空间的需求。对于任一给定的设定，不管进风口中静压是否改变，DDC控制器将保持恒定的空气流量。这一模式被称为“与压力无关”。VAV系统中空气分配的控制是由VAV单元负责，经由房间或区域内的温度传感器探测到的温度来控制进入房间的供风量。这一类型的单元由最小到最大...
