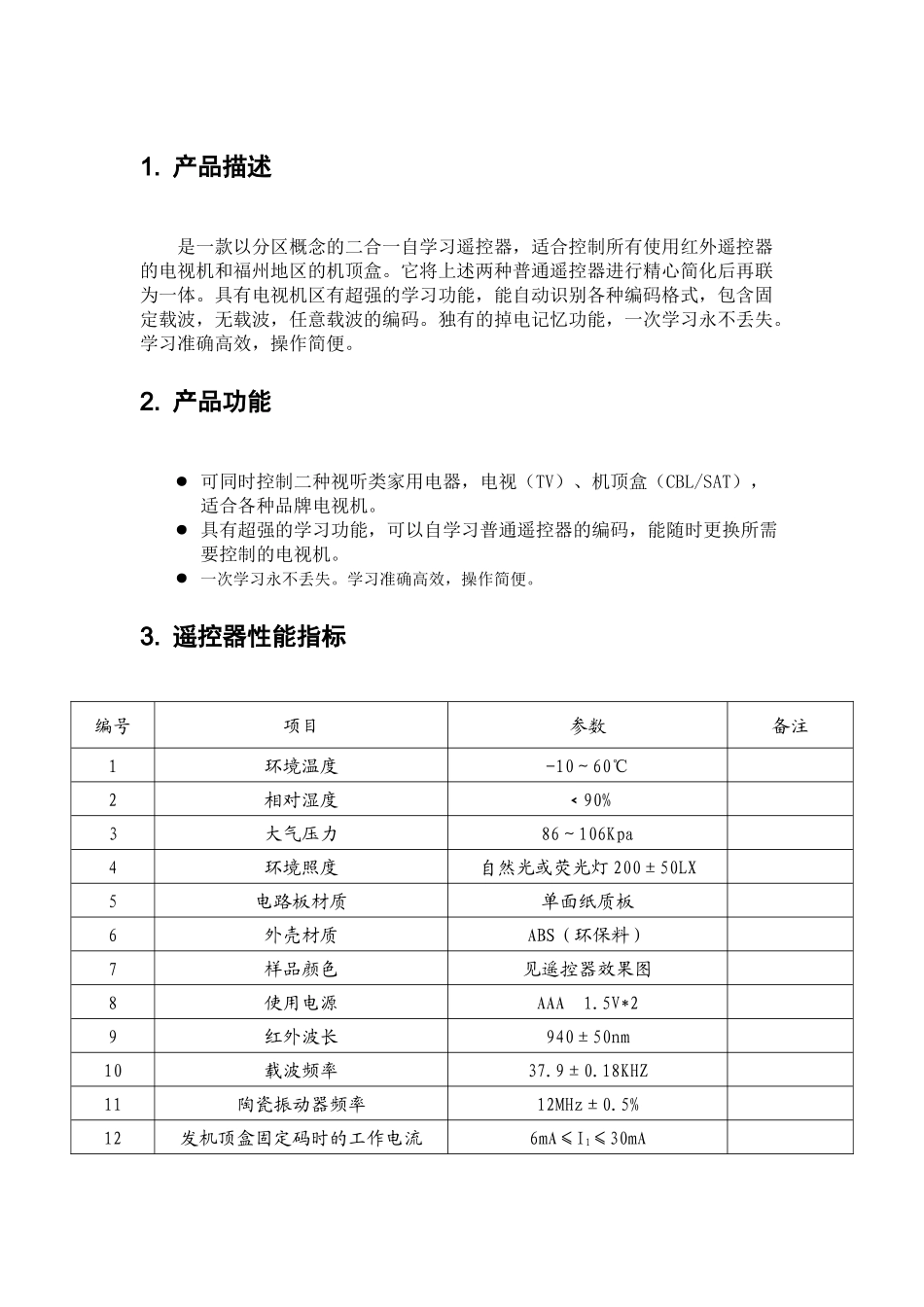

福州广播电视信息网络中心2010年简易学习型遥控器询价技术规范1.产品描述是一款以分区概念的二合一自学习遥控器，适合控制所有使用红外遥控器的电视机和福州地区的机顶盒。它将上述两种普通遥控器进行精心简化后再联为一体。具有电视机区有超强的学习功能，能自动识别各种编码格式，包含固定载波，无载波，任意载波的编码。独有的掉电记忆功能，一次学习永不丢失。学习准确高效，操作简便。2.产品功能●可同时控制二种视听类家用电器，电视（TV）、机顶盒（CBL/SAT），适合各种品牌电视机。●具有超强的学习功能，可以自学习普通遥控器的编码，能随时更换所需要控制的电视机。●一次学习永不丢失。学习准确高效，操作简便。3.遥控器性能指标编号项目参数备注1环境温度-10～60℃2相对湿度﹤90%3大气压力86～106Kpa4环境照度自然光或荧光灯200±50LX5电路板材质单面纸质板6外壳材质ABS（环保料）7样品颜色见遥控器效果图8使用电源AAA1.5V*29红外波长940±50nm10载波频率37.9±0.18KHZ11陶瓷振动器频率12MHz±0.5%12发机顶盒固定码时的工作电流6mA≤I1≤30mA13静态电流I2≤6uA14工作电压范围2.25V～3.5V150度作用距离L≥8M16±30度作用距离L≥5M编号项目参数备注17按键自由高度≤3mm18按键作用后高度≥0.5mm19按键作用力120～180gf20按键负荷寿命≥30万次21自由跌落试验从80cm高度,六面依次自由跌落在不小于3cm厚木地板上,跌一个循环22静电环境试验±15KV23高温储存试验60℃24低温储存试验-20℃25恒定湿热试验40℃相对湿度90±2%26温度循环变化试验T（ºC）60ºCt(h)-20ºC3h1h3h1h一个循环27验收标准MIL-STD-105E-LEVEL（II）AQL重缺陷（A类）AQL=0.65轻缺陷（C类）AQL=1.528遥控器运输及储存条件包装好的遥控器用一般交通工具运输，运输过程中应避免雨、雪直接侵袭或强烈冲击的振动。遥控器应储存在环境温度为-20~+600C，相对湿度不大于80%，周围没有强磁场、腐蚀物质和其它有害气体的库房中，储存期为一年。超过一年的产品经重新检验合格后，方可进入流通领域。4.遥控器外观效果图5.按键要求遥控器中有17个机顶盒功能键，（这17个按键需要有固定码）可对福州地区机顶盒进行红外遥控；除了17个机顶盒功能键外，其他的1按键分别是1个学习功能键及1个控制（SET）键；如按下了除SET键外的其他1个学习型按键，遥控器将输出此按键下保存的红外遥控码；注：指示灯，用于遥控器调代码、学习、发码时指示使用。6.学习功能操作方法1.按住“Set”设置键5秒以上，红灯将一直亮着，表示进入学习状态（按学习区按键才真正的进入学习状态）；2.拿要被学习的电视机遥控器放在此遥控器的正前方2cm左右处(两个遥控器的发射管对准，发射管在遥控器的前端)。3.按一下机顶盒遥控器上某一学习型按键，红灯闪烁一下，表示待学习键已选定；4.再按下被学习遥控器的某个功能键后，机顶盒遥控器的红灯灯慢闪三下之后保持常亮，则表明已学习成功；若指示灯快闪五下后常亮，则本次学习失败，需重复2，3，4步操作，重新学习该键；5.按上述同样的方法，完成其他按键的自学习；6.最后按一下“Set”设置键（或10秒内无任何操作），退出学习状态，红灯熄灭。注意：在用户学习操作过程和固定码发码时都是使用同一个红灯指示。7.码型格式及码值(1)遥控信号的编码格式NEC码型遥控器红外发射信号的编码格式：引导码+设备码+键码+循环延时。a、引导码=9ms（高电平）+4.5ms（低电平）；“高电平”为红外线载波调制，“低电平”为无红外线载波调制。b、设备码=16位：格式=码0（H）8位+码1（F）8位c、键码=16位：即8位键数据编码（D0~D7），8位键数据编码反码，格式=数据码0（8位）+数据码0反（8位）；数据“0”=560us（高电平）+565us（低电平）；数据“1”=560us（高电平）+1690us（低电平）；d、循环延时=108ms；e、误差≤5%；第一帧信息：引导码+设备码（16位）+键码（16位）第二帧信息：第二帧开始只发一个由9ms高电平脉冲、2.25ms的低电平脉冲及560us高电平脉冲的尾码。(2)按键代码表客户码码0码101HF6H按键的具体标识和功能序号按键名称按键图标按键功能码值1电源常用符号通过遥控器开机和关机4C2返回常用符号返...
