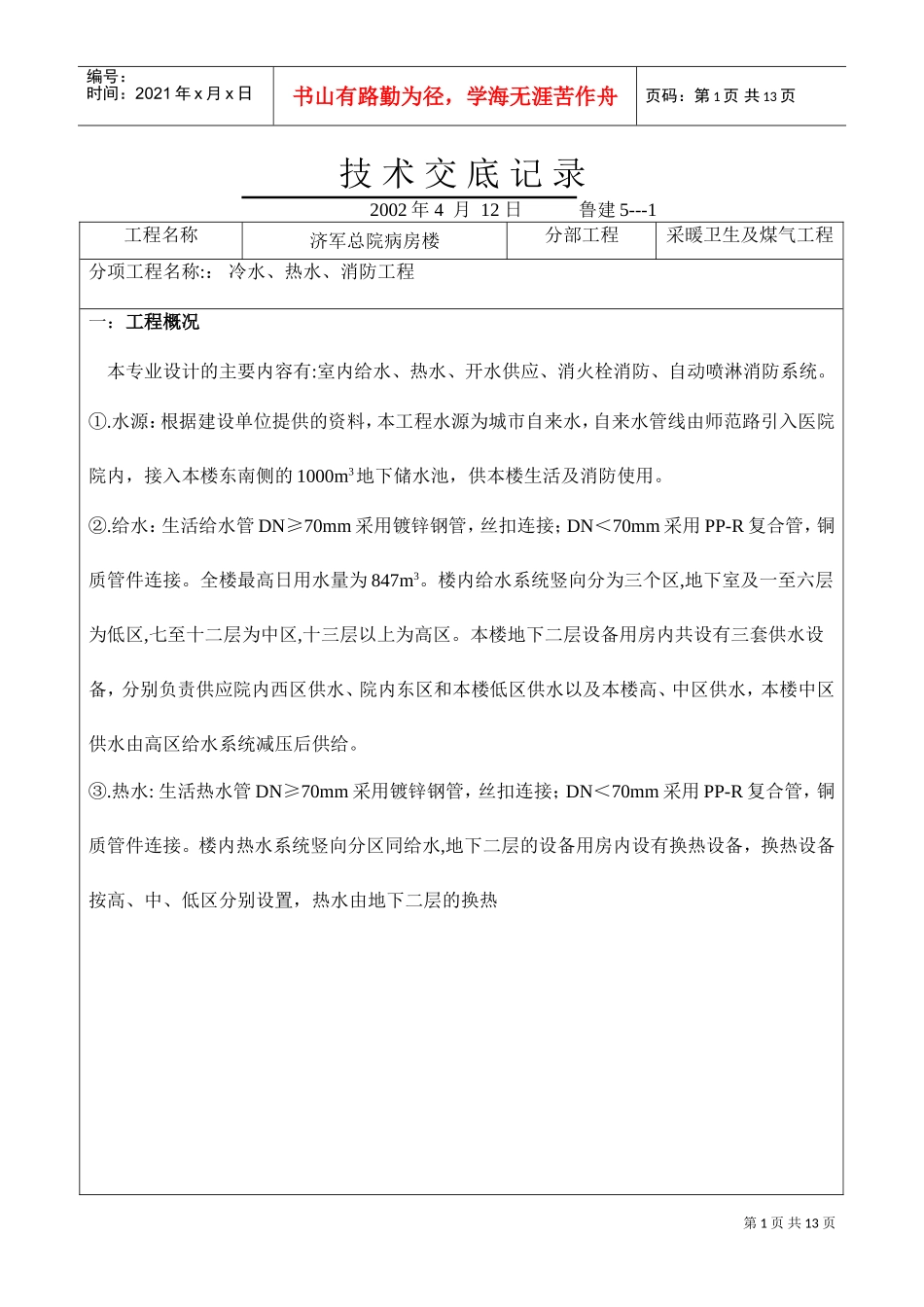

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页技术交底记录2002年4月12日鲁建5---1工程名称济军总院病房楼分部工程采暖卫生及煤气工程分项工程名称:：冷水、热水、消防工程一：工程概况本专业设计的主要内容有:室内给水、热水、开水供应、消火栓消防、自动喷淋消防系统。①.水源：根据建设单位提供的资料，本工程水源为城市自来水，自来水管线由师范路引入医院院内，接入本楼东南侧的1000m3地下储水池，供本楼生活及消防使用。②.给水：生活给水管DN≥70mm采用镀锌钢管，丝扣连接；DN＜70mm采用PP-R复合管，铜质管件连接。全楼最高日用水量为847m3。楼内给水系统竖向分为三个区,地下室及一至六层为低区,七至十二层为中区,十三层以上为高区。本楼地下二层设备用房内共设有三套供水设备，分别负责供应院内西区供水、院内东区和本楼低区供水以及本楼高、中区供水，本楼中区供水由高区给水系统减压后供给。③.热水:生活热水管DN≥70mm采用镀锌钢管，丝扣连接；DN＜70mm采用PP-R复合管，铜质管件连接。楼内热水系统竖向分区同给水,地下二层的设备用房内设有换热设备，换热设备按高、中、低区分别设置，热水由地下二层的换热第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页技术负责人交底人接收人技术交底记录2002年4月12日鲁建5---1工程名称济军总院病房楼分部工程采暖卫生及煤气工程分项工程名称:：冷水、热水、消防工程第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页设备供水,供水温度为60℃。热源为城市蒸汽,由院内热力站接入本楼。④.开水供应:楼内每个护理单元设有开水间，开水间内设置电开水器一台。⑦.消火栓系统:消火栓系统采用镀锌钢管，DN≥100mm的管道采用沟槽式连接，＜100mm采用丝扣连接。本楼为一类建筑，消火栓设计水量为30升/秒，室外为30升/秒。室外设1000m3地下水池一座，存有消火栓和自动喷水系统的消防储备水及部分生活用水，其中消防储备水300m3。消火栓系统竖向分为两个区,在下设备层采用减压阀分开，在地下二层设备用房内设有消火栓供水设备一组，分两路接至下设备层，与高区消火栓系统相连。屋顶设消防水箱一个，其中存有18m3消防储备水。水箱间设有一套消防增压稳压设备，以保证消火栓和自动喷水系统最不利点的消防压力要求。采用消防设备及屋顶水箱联合供水。室内消火栓系统竖向形成环状。室外设有地下式高低区消防水泵结合器各两组,分别与高低区消火栓管网连通。⑧.自动喷淋消防系统:自动喷水系统采用镀锌钢管，DN≥100mm的管道采用沟槽式连接，＜100mm采用丝扣连接。本建筑设置闭式自动喷水消防系统，设置的部位有地下二层库房、地下一层车库、地上办公室、病房、走道及其他公共活动用房等。地下车库的危险等级为中危险级，喷水强度为6升/分.平方米，作用面积为200平方米，消防流量为26升/秒。地上部分的危险等级为轻危险级，喷水强度为3升/分.平方米，作用面积为180平方米，消防流量为11.7升/秒。自动喷水系统共设5组湿式报警阀，报警阀设在一层的阀门井内。自动喷水系统采用技术负责人交底人接收人技术交底记录2002年4月12日鲁建5---1第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页工程名称济军总院病房楼分部工程采暖卫生及煤气工程分项工程名称：冷水、热水、消防工程加压供水,消防水泵设在地下二层的设备用房内，共2台，一用一备。自动喷水系统采用消防喷淋泵与屋顶水箱联合供水,屋顶水箱内设有气压稳压设备。室外设有地下式消防水泵结合器两组,与室内自动喷水消防管网连通。二、施工准备（一）材料要求1PP-R给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有飞边、裂纹、水印和褶皱；PP-R给水管的内外径及管件应造型规矩，管内外表面的涂层应整洁均匀，附着牢固。管材及管件均应有出厂合格证。2镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。3水...
