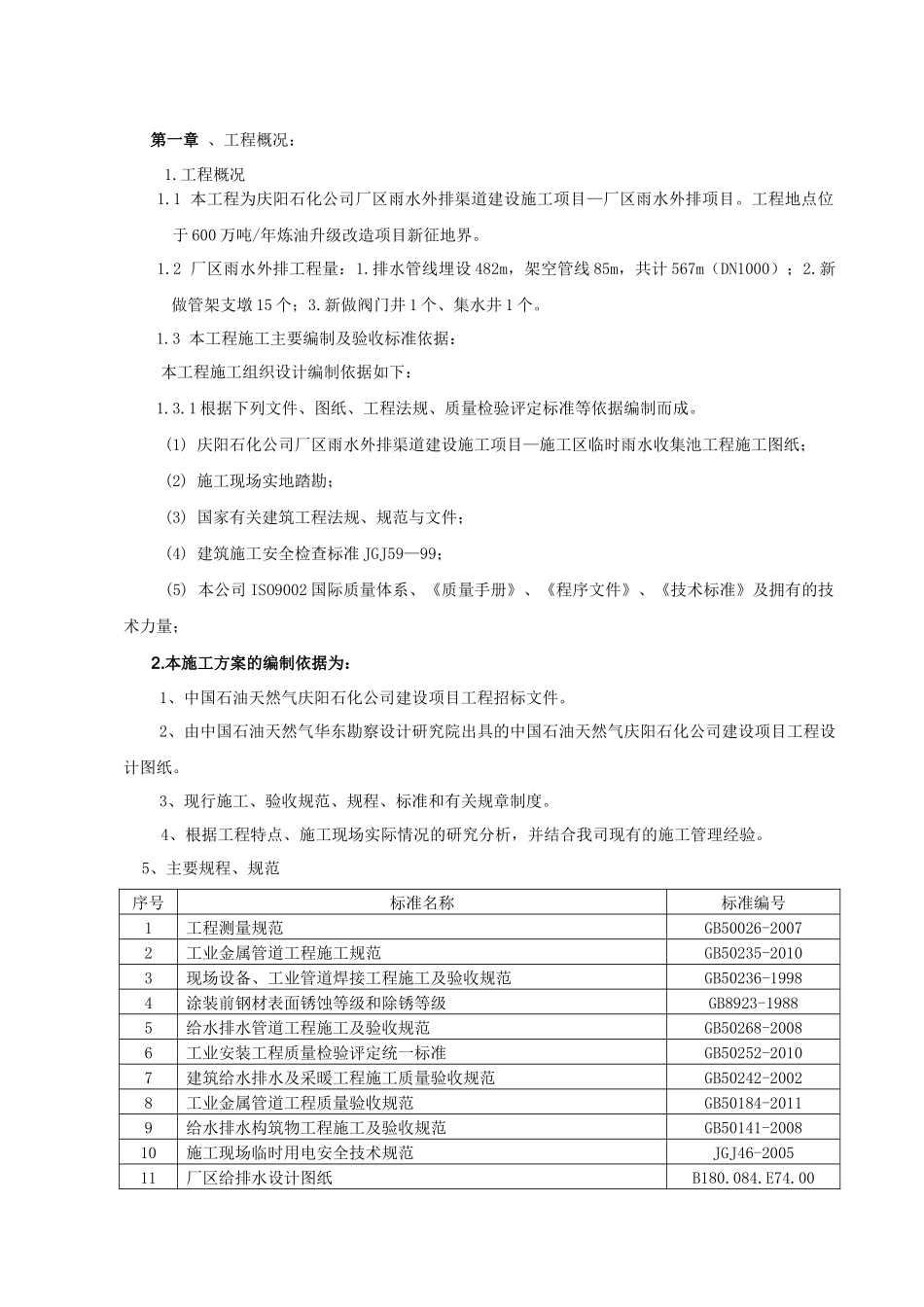

第一章、工程概况：1.工程概况1.1本工程为庆阳石化公司厂区雨水外排渠道建设施工项目—厂区雨水外排项目。工程地点位于600万吨/年炼油升级改造项目新征地界。1.2厂区雨水外排工程量：1.排水管线埋设482m，架空管线85m，共计567m（DN1000）；2.新做管架支墩15个；3.新做阀门井1个、集水井1个。1.3本工程施工主要编制及验收标准依据：本工程施工组织设计编制依据如下：1.3.1根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。(1)庆阳石化公司厂区雨水外排渠道建设施工项目—施工区临时雨水收集池工程施工图纸；(2)施工现场实地踏勘；(3)国家有关建筑工程法规、规范与文件；(4)建筑施工安全检查标准JGJ59—99；(5)本公司ISO9002国际质量体系、《质量手册》、《程序文件》、《技术标准》及拥有的技术力量；2.本施工方案的编制依据为：1、中国石油天然气庆阳石化公司建设项目工程招标文件。2、由中国石油天然气华东勘察设计研究院出具的中国石油天然气庆阳石化公司建设项目工程设计图纸。3、现行施工、验收规范、规程、标准和有关规章制度。4、根据工程特点、施工现场实际情况的研究分析，并结合我司现有的施工管理经验。5、主要规程、规范序号标准名称标准编号1工程测量规范GB50026-20072工业金属管道工程施工规范GB50235-20103现场设备、工业管道焊接工程施工及验收规范GB50236-19984涂装前钢材表面锈蚀等级和除锈等级GB8923-19885给水排水管道工程施工及验收规范GB50268-20086工业安装工程质量检验评定统一标准GB50252-20107建筑给水排水及采暖工程施工质量验收规范GB50242-20028工业金属管道工程质量验收规范GB50184-20119给水排水构筑物工程施工及验收规范GB50141-200810施工现场临时用电安全技术规范JGJ46-200511厂区给排水设计图纸B180.084.E74.003.工程结构概况中国石油天然气庆阳石化公司厂区雨水外排渠道建设施工项目工程位于甘肃省庆阳市董志镇庆阳石化公司600万吨升级改造项目新征地区。该工程建设单位为：单位中国石油天然气庆阳石化公司设计单位为：中国石油天然气华东勘察设计研究院监理单位为：辽宁诚实工程管理有限公司施工单位为：大庆建筑安装集团有限责任公司第二章、施工内容及要求1.施工内容：一、厂区雨水外排工程量：1.排水管线埋设482m，架空管线85m，共计567m（DN1000）；2.新做管架支墩15个；3.新做阀门井1个、集水井1个。二、厂区雨水外排工程分为：一、管沟土方分部工程包括：1.沟槽开挖工程2.沟槽支撑工程3.沟槽回填工程。二、管道安装分部工程包括：1.管道基础工程、2.管道敷设工程、3.管道焊接工程、4.阀门、管件安装工程5.管道防腐工程。三、集水井分部工程包括：1.基础开槽工程、2.钢筋工程、3.模板工程、4.混凝土工程。四、污水泵基础分部工程包括：1.基础开槽工程、2.钢筋工程、3.模板工程、4.混凝土工程。五、污水泵安装分部工程包括：1.泵初找正、2.一次灌浆、3.精找正、4.二次灌浆、5.同心度、水平度找正。六、管墩基础分部工程包括：1.基础开槽、2.埋件制作、3.混凝土浇筑。2.工期要求：本工程于2014年5月26日计划开工、2014年6月21日竣工。3.施工范围：厂区雨水外排渠道建设施工项目界区以内。4.施工要求：(1)组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。(2)编制模板、焊接、防腐施工方案对施工队进行技术交底。(3)对施工人员进行安全和技术培训，加强班组的技术素质。第三章、施工准备1、施工措施1.1施工场地设备、临设设置为便于施工，施工现场场地应三通一平，地基承载力应满足车辆等进场和作业要求。跨越电缆通道按要求进行有效防护，以便大型设备、车辆正常通行。施工安装现场设置的主要施工设备有吊车、电焊机、烘干箱等。安装现场临设的设置有现场办公室、工具库、焊材烘干室、焊材库、大宗料存放场地等。1.2施工用电施工用电主要用综合供水区域附近土建一队的配电室，原料仓库区域土建二队的配电室，污水处理区域土建三队的配电室。主要用电设备为电焊机、砂轮切割机、磨光机、电焊机、烘干箱等。用电最大负荷约为...
