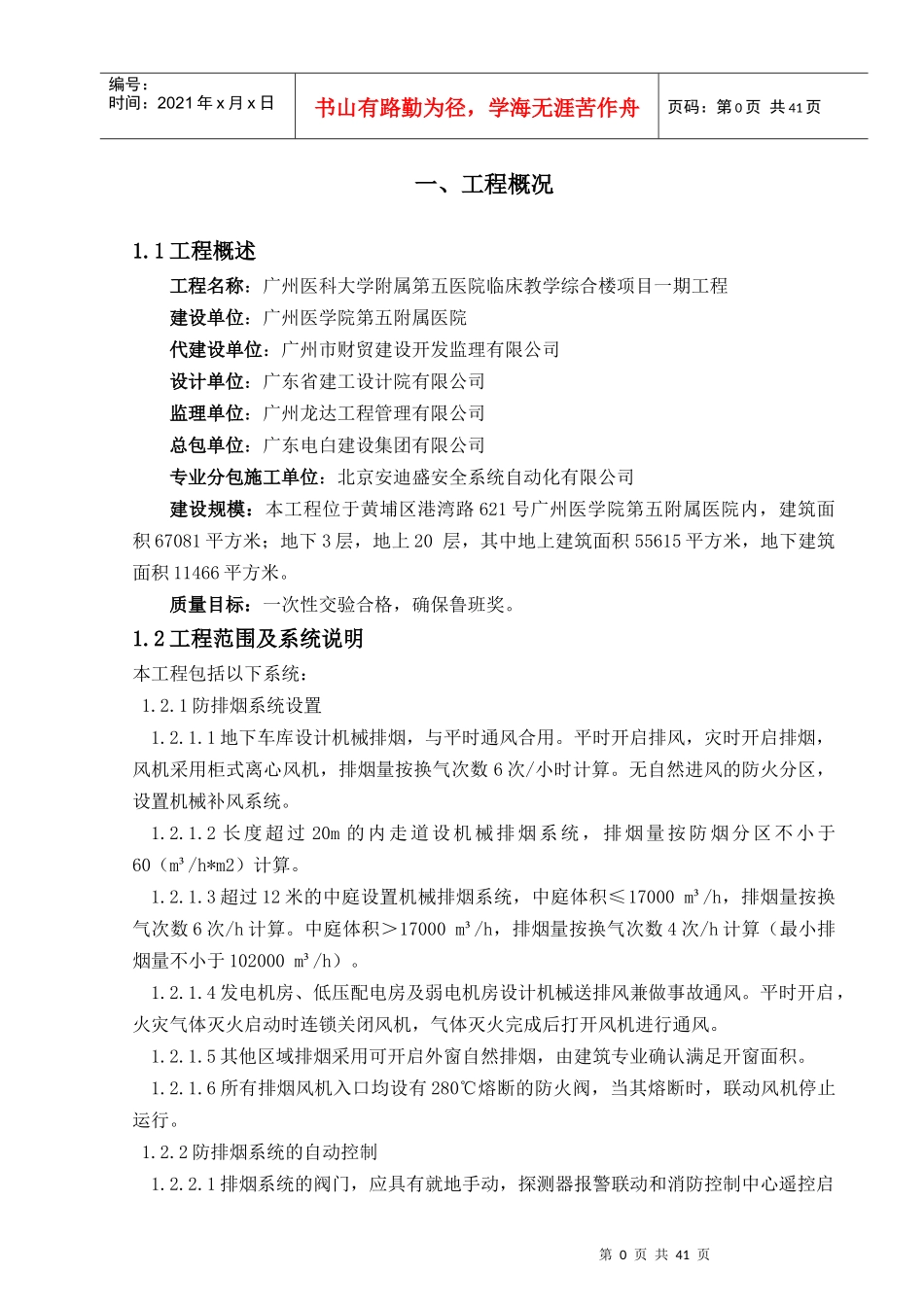

第0页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共41页一、工程概况1.1工程概述工程名称：广州医科大学附属第五医院临床教学综合楼项目一期工程建设单位：广州医学院第五附属医院代建设单位：广州市财贸建设开发监理有限公司设计单位：广东省建工设计院有限公司监理单位：广州龙达工程管理有限公司总包单位：广东电白建设集团有限公司专业分包施工单位：北京安迪盛安全系统自动化有限公司建设规模：本工程位于黄埔区港湾路621号广州医学院第五附属医院内，建筑面积67081平方米；地下3层，地上20层，其中地上建筑面积55615平方米，地下建筑面积11466平方米。质量目标：一次性交验合格，确保鲁班奖。1.2工程范围及系统说明本工程包括以下系统：1.2.1防排烟系统设置1.2.1.1地下车库设计机械排烟，与平时通风合用。平时开启排风，灾时开启排烟，风机采用柜式离心风机，排烟量按换气次数6次/小时计算。无自然进风的防火分区，设置机械补风系统。1.2.1.2长度超过20m的内走道设机械排烟系统，排烟量按防烟分区不小于60（m³/h*m2）计算。1.2.1.3超过12米的中庭设置机械排烟系统，中庭体积≤17000m³/h，排烟量按换气次数6次/h计算。中庭体积＞17000m³/h，排烟量按换气次数4次/h计算（最小排烟量不小于102000m³/h）。1.2.1.4发电机房、低压配电房及弱电机房设计机械送排风兼做事故通风。平时开启，火灾气体灭火启动时连锁关闭风机，气体灭火完成后打开风机进行通风。1.2.1.5其他区域排烟采用可开启外窗自然排烟，由建筑专业确认满足开窗面积。1.2.1.6所有排烟风机入口均设有280℃熔断的防火阀，当其熔断时，联动风机停止运行。1.2.2防排烟系统的自动控制1.2.2.1排烟系统的阀门，应具有就地手动，探测器报警联动和消防控制中心遥控启第1页共41页第0页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页动三种启动方式。排烟阀门开启后，自动联动排烟风机，在风机房和消防控制中心能控制排烟风机的启动和停机。上述防排烟风机的状态信号及排烟阀信号均可反馈到消防控制中心。1.2.2.2前室正压送风系统：火灾时开启加压送风机的前室内电动正压送风口，同时关闭其他通风设备系统的所有风机。1.2.2.3防烟疏散楼梯间正压送风系统：火灾时开启加压送风机。1.2.2.4排烟系统：火灾时烟感控制开启进风、排烟风机。1.2.2.5排烟风机的进口处装设280℃排烟防火阀与风机联锁，即防火阀关闭时风机停止运转。1.2.2.6手动及自动开启的排烟口与风机联锁。1.2.3防火阀1.2.3.1以下部位通风管道需装设防火阀，动作温度为70℃：各楼层的新风管、排风管与管井的连接处；管道穿越防火分区处；穿过空调机房及重要的或火灾危险性大的房间隔墙与楼板处；穿越变形缝处的两侧。新、排风机的进出口处设置70℃的防火阀需带信号输出装置并与风机联锁。1.2.3.2排烟风机的进口处需装设防火排烟阀，动作温度为280℃。共用竖井的排烟、排风风机出口处设止回阀或电动密闭阀，其它层火灾时，防止烟火串入本层。1.2.3.3电气设备房、柴油发电机房、储油间风机入口处设置电动防火阀，该区域风管穿房间隔墙处设置电动防火阀。平时打开，火灾气体灭火时自动关闭，气体灭火完成后自动打开排风。1.2.4通风防排烟系统管材的选用1.2.4.1风管除注明外，均采用镀锌钢板，咬口制作，角钢法兰连接，中间加垫橡胶板（厚度4mm），风口采用铝合金风口，连接风机的软接头采用不燃材料。1.2.4.2机械排烟管道风速，金属管道不大于20m/s，土建风道不大于15m/s，排烟口风速小于10m/s。加压送风口风速小于7m/s。1.2.4.3防排烟风机和防火阀等选用消防部门认证产品。1.3工程特点1.3.1施工技术、质量要求高本工程是大型的医院综合楼项目，内部设施完备，建筑、安装、装修、施工均要求达到高质量，保证建筑设施使用的可靠性、安全性。因此消防专业必须与给排水、第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页电气、空调、土建等其他专业工种协调配合，以保证建筑、安装、装修三者的整体美观和协调。1.3.2工程施工配合面广、量大、时间短给...
