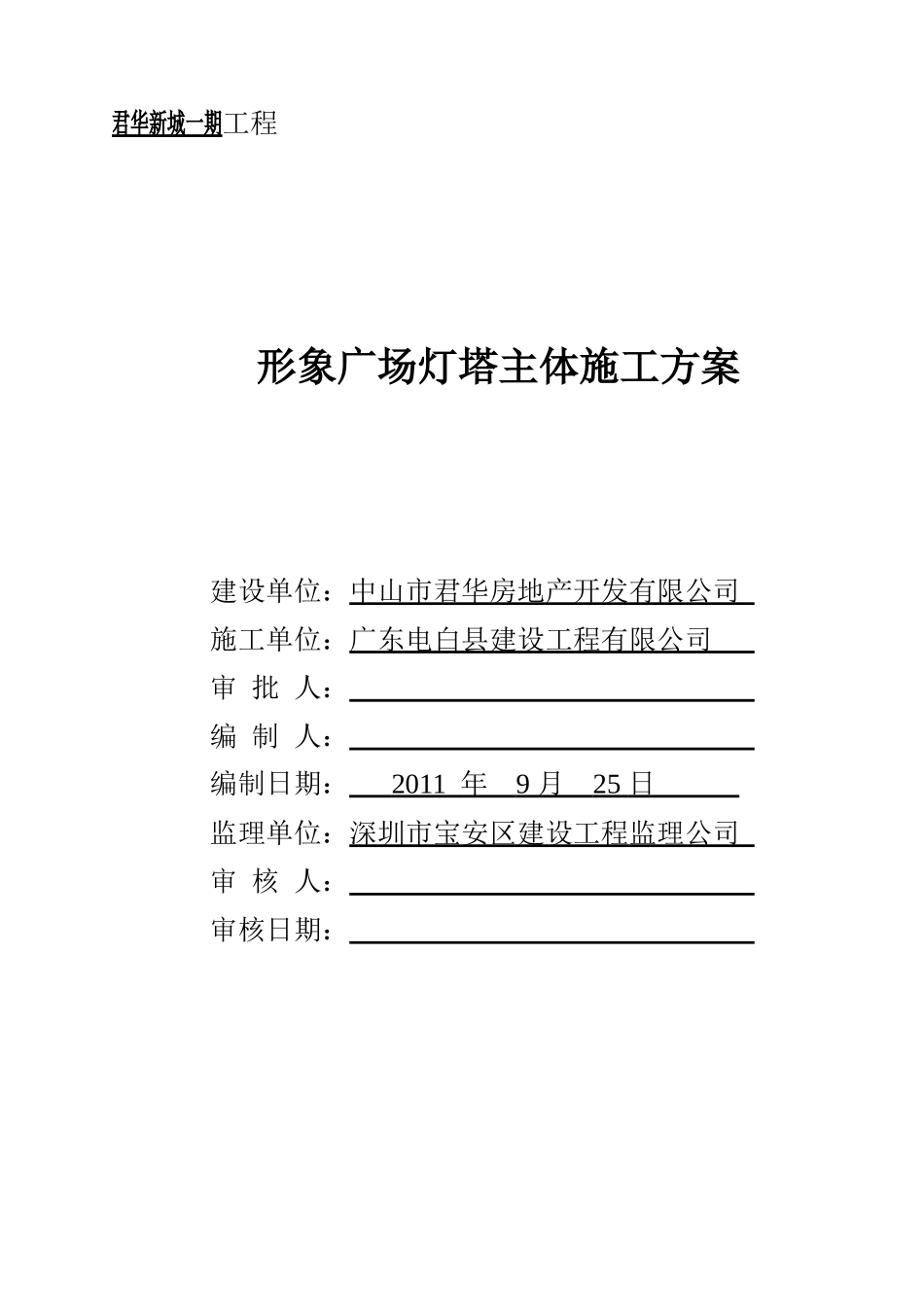

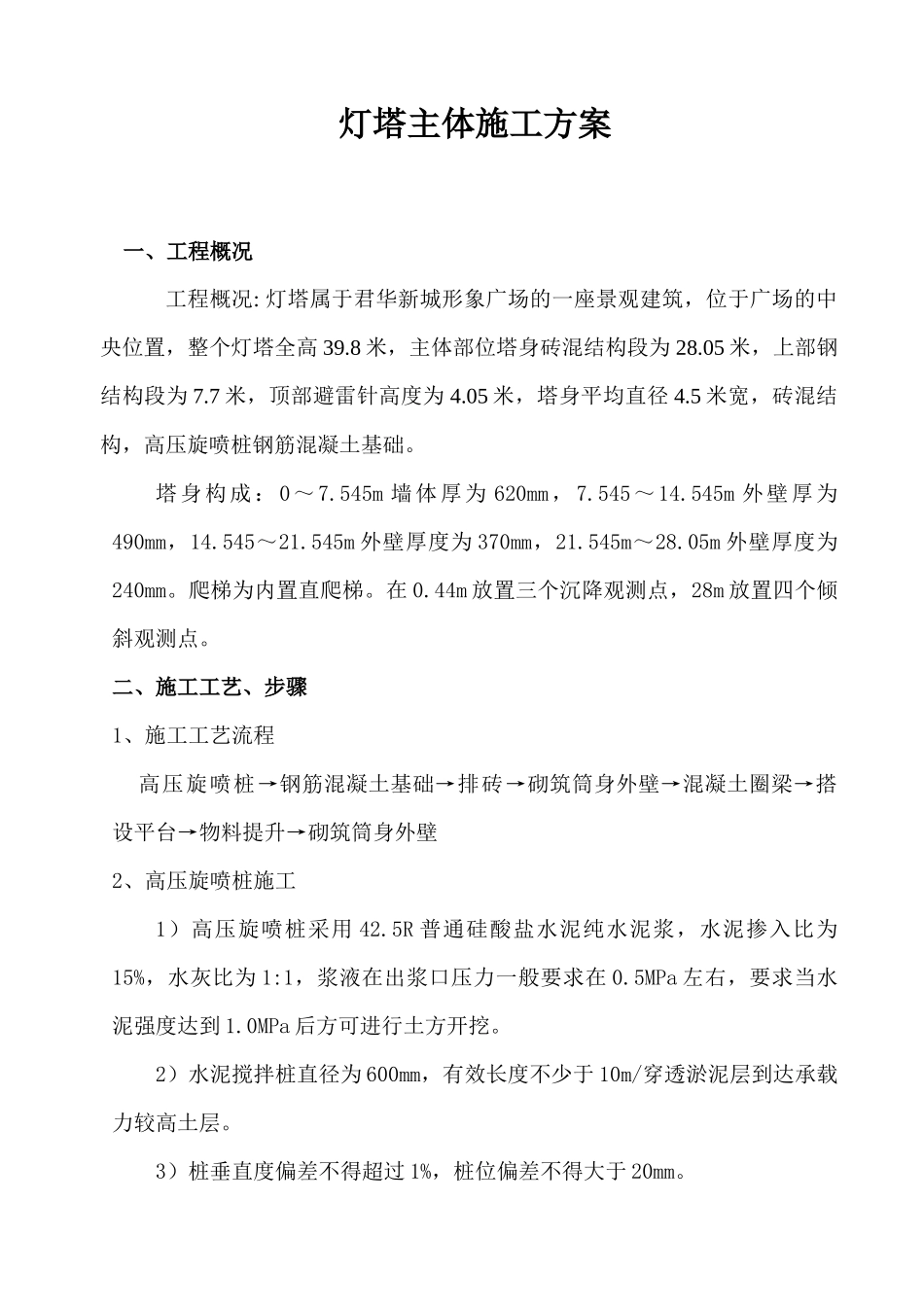

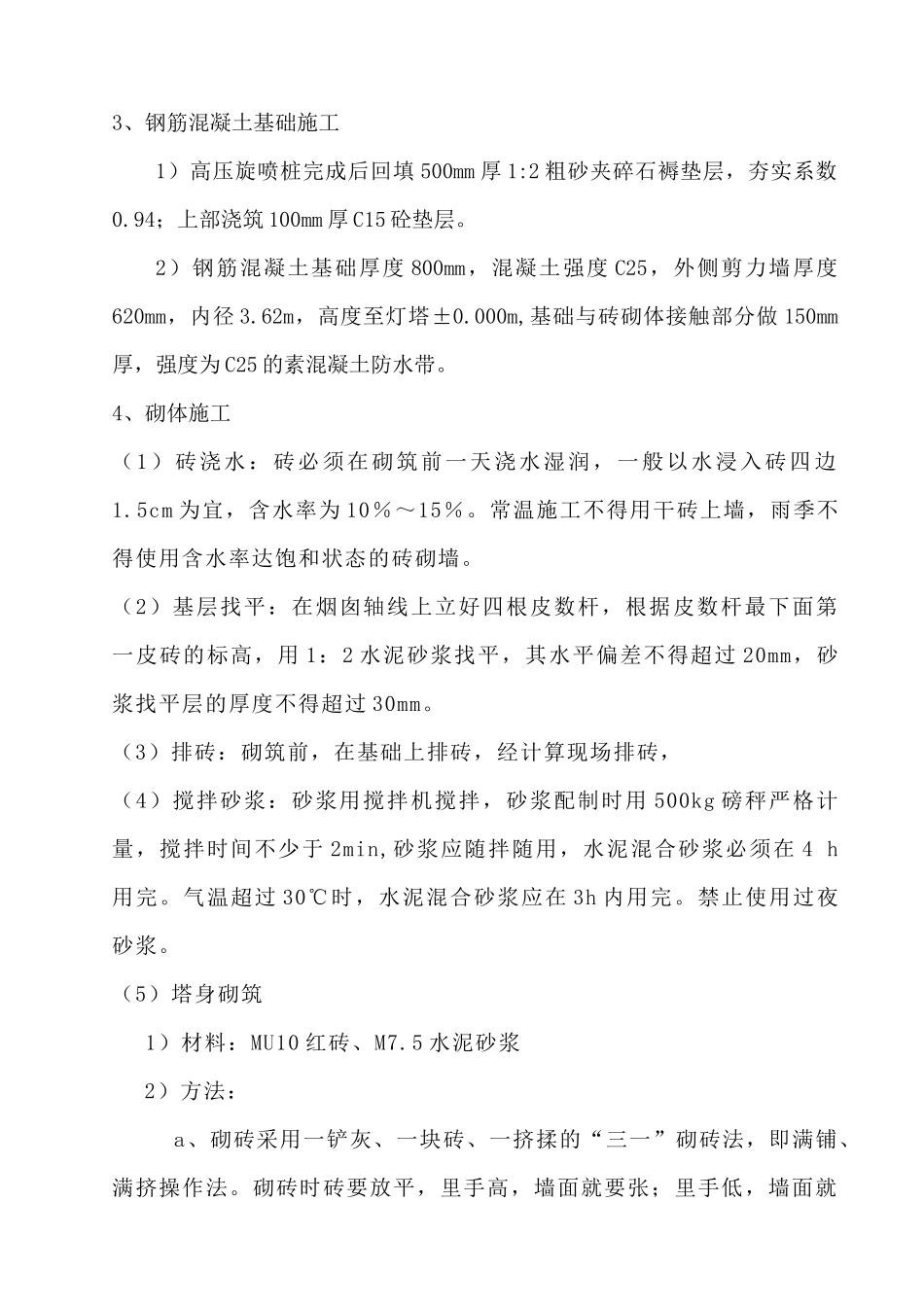

君华新城一期工程形象广场灯塔主体施工方案建设单位：中山市君华房地产开发有限公司施工单位：广东电白县建设工程有限公司审批人：编制人：编制日期：2011年9月25日监理单位：深圳市宝安区建设工程监理公司审核人：审核日期：灯塔主体施工方案一、工程概况工程概况:灯塔属于君华新城形象广场的一座景观建筑，位于广场的中央位置，整个灯塔全高39.8米，主体部位塔身砖混结构段为28.05米，上部钢结构段为7.7米，顶部避雷针高度为4.05米，塔身平均直径4.5米宽，砖混结构，高压旋喷桩钢筋混凝土基础。塔身构成：0～7.545m墙体厚为620mm，7.545～14.545m外壁厚为490mm，14.545～21.545m外壁厚度为370mm，21.545m～28.05m外壁厚度为240mm。爬梯为内置直爬梯。在0.44m放置三个沉降观测点，28m放置四个倾斜观测点。二、施工工艺、步骤1、施工工艺流程高压旋喷桩→钢筋混凝土基础→排砖→砌筑筒身外壁→混凝土圈梁→搭设平台→物料提升→砌筑筒身外壁2、高压旋喷桩施工1）高压旋喷桩采用42.5R普通硅酸盐水泥纯水泥浆，水泥掺入比为15%，水灰比为1:1，浆液在出浆口压力一般要求在0.5MPa左右，要求当水泥强度达到1.0MPa后方可进行土方开挖。2）水泥搅拌桩直径为600mm，有效长度不少于10m/穿透淤泥层到达承载力较高土层。3）桩垂直度偏差不得超过1%，桩位偏差不得大于20mm。3、钢筋混凝土基础施工1）高压旋喷桩完成后回填500mm厚1:2粗砂夹碎石褥垫层，夯实系数0.94；上部浇筑100mm厚C15砼垫层。2）钢筋混凝土基础厚度800mm，混凝土强度C25，外侧剪力墙厚度620mm，内径3.62m，高度至灯塔±0.000m,基础与砖砌体接触部分做150mm厚，强度为C25的素混凝土防水带。4、砌体施工（1）砖浇水：砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10％～15％。常温施工不得用干砖上墙，雨季不得使用含水率达饱和状态的砖砌墙。（2）基层找平：在烟囱轴线上立好四根皮数杆，根据皮数杆最下面第一皮砖的标高，用1：2水泥砂浆找平，其水平偏差不得超过20mm，砂浆找平层的厚度不得超过30mm。（3）排砖：砌筑前，在基础上排砖，经计算现场排砖，（4）搅拌砂浆：砂浆用搅拌机搅拌，砂浆配制时用500kg磅秤严格计量，搅拌时间不少于2min,砂浆应随拌随用，水泥混合砂浆必须在4h用完。气温超过30℃时，水泥混合砂浆应在3h内用完。禁止使用过夜砂浆。（5）塔身砌筑1）材料：MU10红砖、M7.5水泥砂浆2）方法：a、砌砖采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放平，里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。b、水平灰缝厚度和竖向灰缝宽度为10mm，但不应小于8mm，不大于12mm。垂直灰缝里口不小于5mm，外口不大于15mm，砂浆饱满度应达到95%以上。砌体上下层的环缝应交错1/2砖，辐射缝应交错1/4砖。砌筑高度每天不得超过3.5m，以防因砂浆未硬化造成砌体压缩变形而产生较大偏差。c、塔身每砌完中心线、圆周、垂直的坡度。测中心线，系以线坠对一步架（1.2m）应检查一次筒身准基础中心点，上端固定在砌筑平台圆木上，以此作中心，用带水平尺的木杆测定半径：用坡度托线板找坡度并用水平尺找平：尺杆按每砌3～10皮砖检查一次，控制圆周、垂直度和坡度，如发现偏差过大，及时纠正。d、砌筑筒壁时，每10m高度内取一组砂浆试块，以检验其28d龄期的强度。5、圈梁施工（1）、模板工程：圈梁模板用量小，采用木模板，先在施工场地按图纸要求加工好，然后再安装，安装时圈梁上口采用定型夹具固定，下部分采用拉杆或者是夹具穿墙固定，每个50cm一道。一般拆模需砼强度达到75%。（2）、钢筋工程1）材料：本工程钢筋采用Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋。2）接头：因为是砖混结构，钢筋接头采用搭接绑扎接头形式。3）保护层：保护层为25mm。4）本工程为抗七度设防，钢筋制作绑扎要求：a.所有箍筋要求有135度弯钩，弯钩平直段要满足10d。b.钢筋均采用现场加工制作，人工安装绑扎成型，其他搭接长度，图中注明者以图例为准，凡未注明者，Ⅰ级钢为35d、Ⅱ级为40d、Ⅲ级45d。（3）、混凝土施工：混凝土施工量小，考虑到整个项目工...
