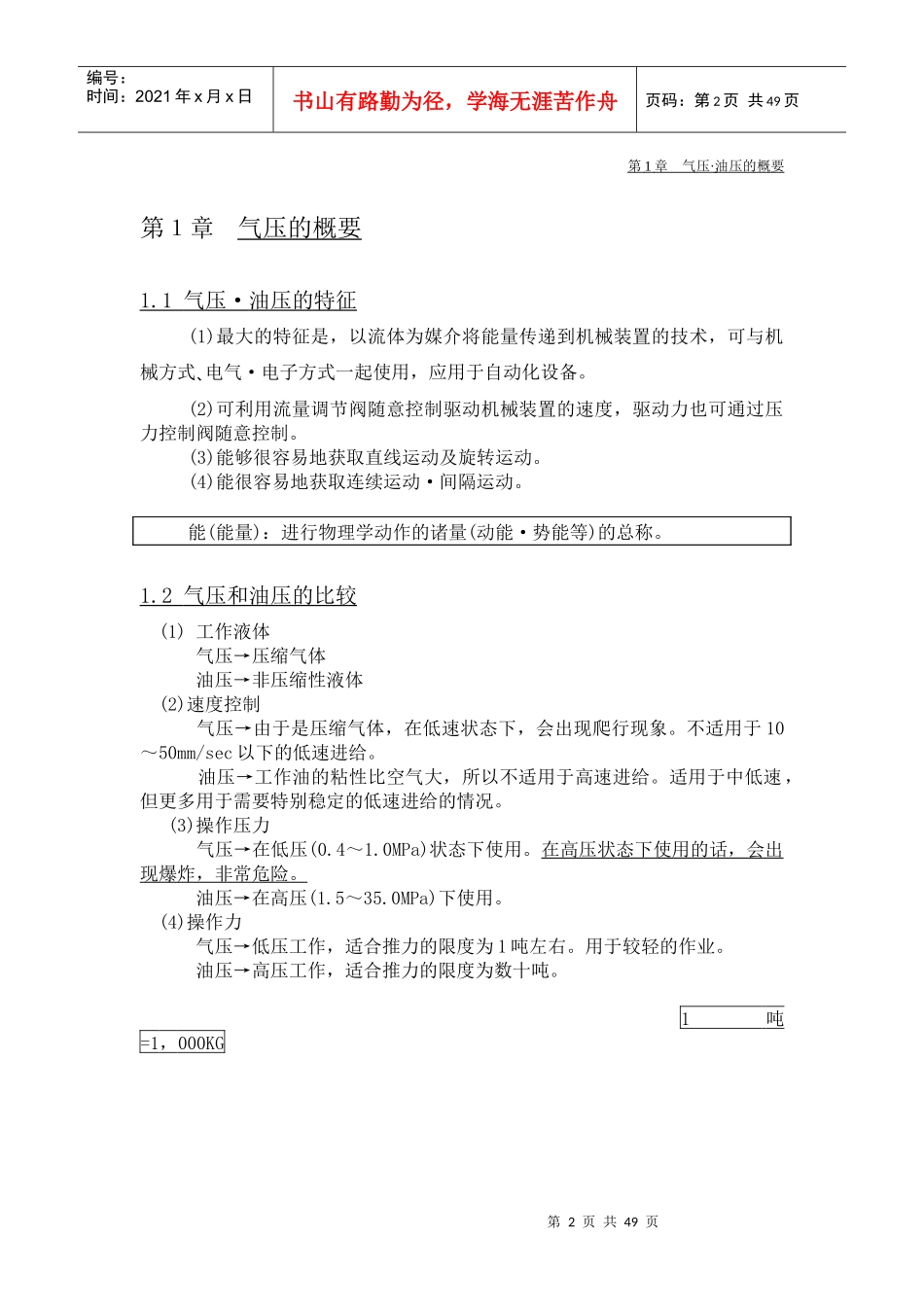

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页气压第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页第1章气压·油压的概要第１章气压的概要1.1气压·油压的特征(1)最大的特征是，以流体为媒介将能量传递到机械装置的技术，可与机械方式､电气·电子方式一起使用，应用于自动化设备。(2)可利用流量调节阀随意控制驱动机械装置的速度，驱动力也可通过压力控制阀随意控制。(3)能够很容易地获取直线运动及旋转运动。(4)能很容易地获取连续运动·间隔运动。能(能量)：进行物理学动作的诸量(动能·势能等)的总称。1.2气压和油压的比较(1)工作液体气压→压缩气体油压→非压缩性液体(2)速度控制气压→由于是压缩气体，在低速状态下，会出现爬行现象。不适用于10～50mm/sec以下的低速进给。油压→工作油的粘性比空气大，所以不适用于高速进给。适用于中低速，但更多用于需要特别稳定的低速进给的情况。(3)操作压力气压→在低压(0.4～1.0MPa)状态下使用。在高压状态下使用的话，会出现爆炸，非常危险。油压→在高压(1.5～35.0MPa)下使用。(4)操作力气压→低压工作，适合推力的限度为1吨左右。用于较轻的作业。油压→高压工作，适合推力的限度为数十吨。1吨=1，000KG第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页第1章气压·油压的概要１．３气压的优点(相对油压)（１）空气存在于工厂的每个地方。（２）空气是一种非常容易得到的能源。（３）不会对周边造成污染。（４）出现故障后，容易排除。（５）空气不具有起火性，非常安全。（６）适用温度的范围比油压大。(油压温度如果超过60度，会迅速老化)（７）空气具有可压缩性及蓄压性。(固定状态下，还具有弹性功能)（８）对于高空设备，不须考虑流体自身的重量。１．４气压的缺点(相对油压)（１）高压状态下，容易发生爆炸。(一般使用压力为约0.5MPa)（２）由于空气的粘性较小，速度过快的话，会带来危险。(油压的约3倍)（３）由于在低压状态下工作，很难得到较大的力。（４）运动方向切换时的速度敏感度远低于油压。（５）对负荷的特性变化非常明显。(油压不明显)（６）对定位的确动性不稳定。(油压较好)（７）虽然气体可任意使用空气，但空气不具润滑性，而且含有水份，所以，必须考虑回路机器的润滑和防锈。(使用油压时，工作油自身同时也是润滑剂·防锈剂)※另外，不管是气压还是油压，在断开电源后，仍有残留压力，作用于调节器(工作设备)，需要引起注意。第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页第1章气压·油压的概要１．５气压装置的基本构成气压装置由下列机器构成。·压力发生源(压缩机·空气罐)·控制阀压力控制阀．．．．．．．．．．．．．减压阀·顺序(动作)阀(顺序操作阀)流量调节阀．．．．．．．．．．．．．速度调节阀·节流阀换向阀．．．．．．．．．．．．．．．．．切换阀·单向阀·附属机器(加油器·气压过滤器·消音器)·调节器(统称为工作装置，包括气缸·气压马达等)·连接各机器的配管图1·1气压装置的基本构造气压情况下，在气罐内贮存约1.0MPa左右的压缩空气，通过减压阀减压到约0.4～0.6MPa的压力后，输送到调节器，来驱动机械装置。流量调节阀(速度调节阀)控制速度，换向阀实施前进·后退操作。气压情况下，需要气压过滤器及加油器等改善空气质量的附属机器。过滤器主要是去除空气中的水份及灰尘，加油器主要是在空气中混入喷雾状的润滑油，对各机器及配管进行润滑，及防止生锈。1.6气压的应用范围气压是低于油压的压力下工作，所以，适合用于小功率的作业，即使出现少量的潮湿也不会出现影响，主要用于食品机械·造纸机械等。①进行往复式运动的机器．．．．．．气锤·风钻②进行旋转运动的机器．．．．．．气动传动装置､凿岩机､风动砂轮机③机床等设备．．．．．．气动卡盘､夹紧装置④其它．．．．．．输送装置､空气缓冲器､测定机器(气动测微仪)等第5页共49页第4页共49页编号：时间：2021年x月x日...
