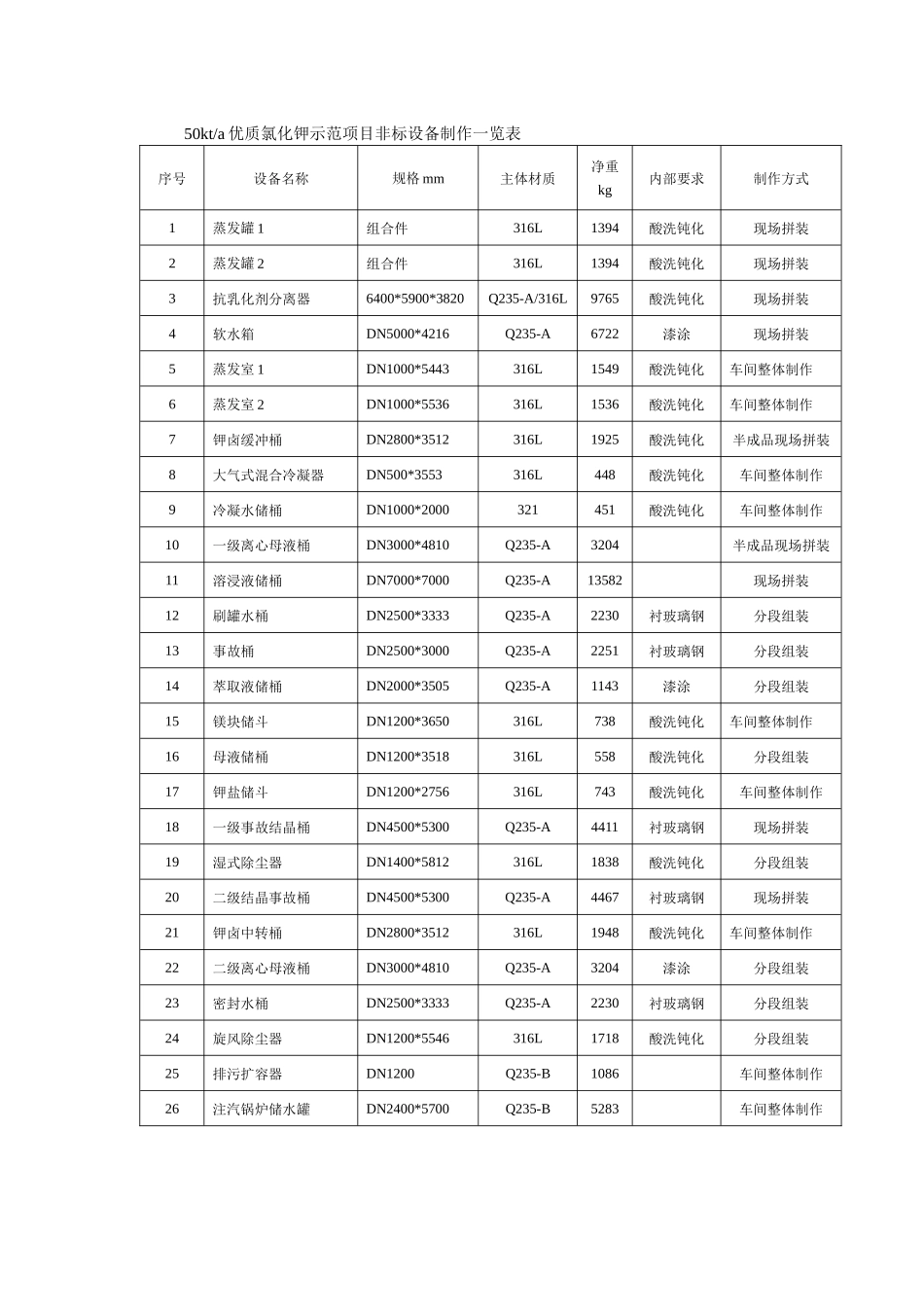

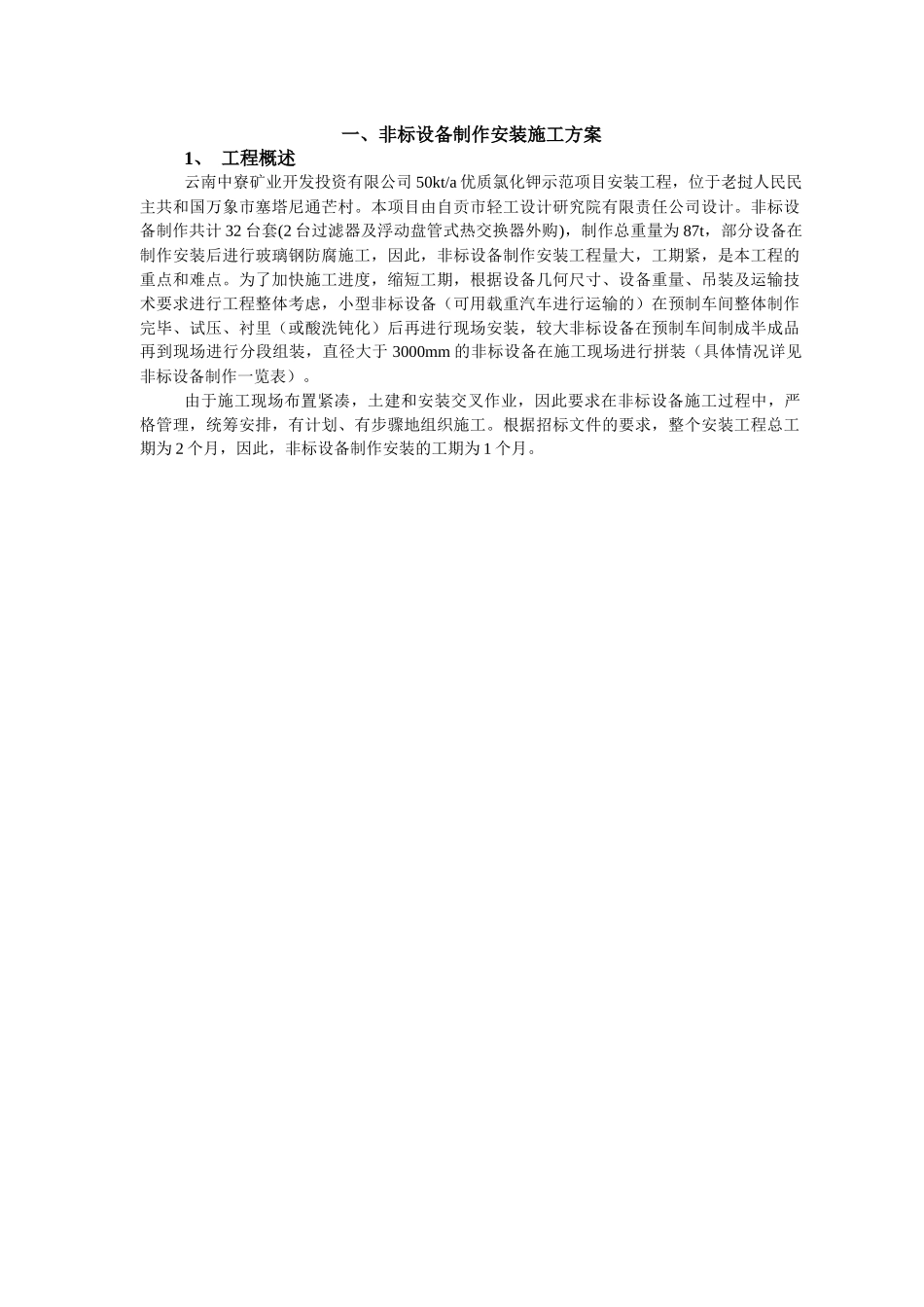

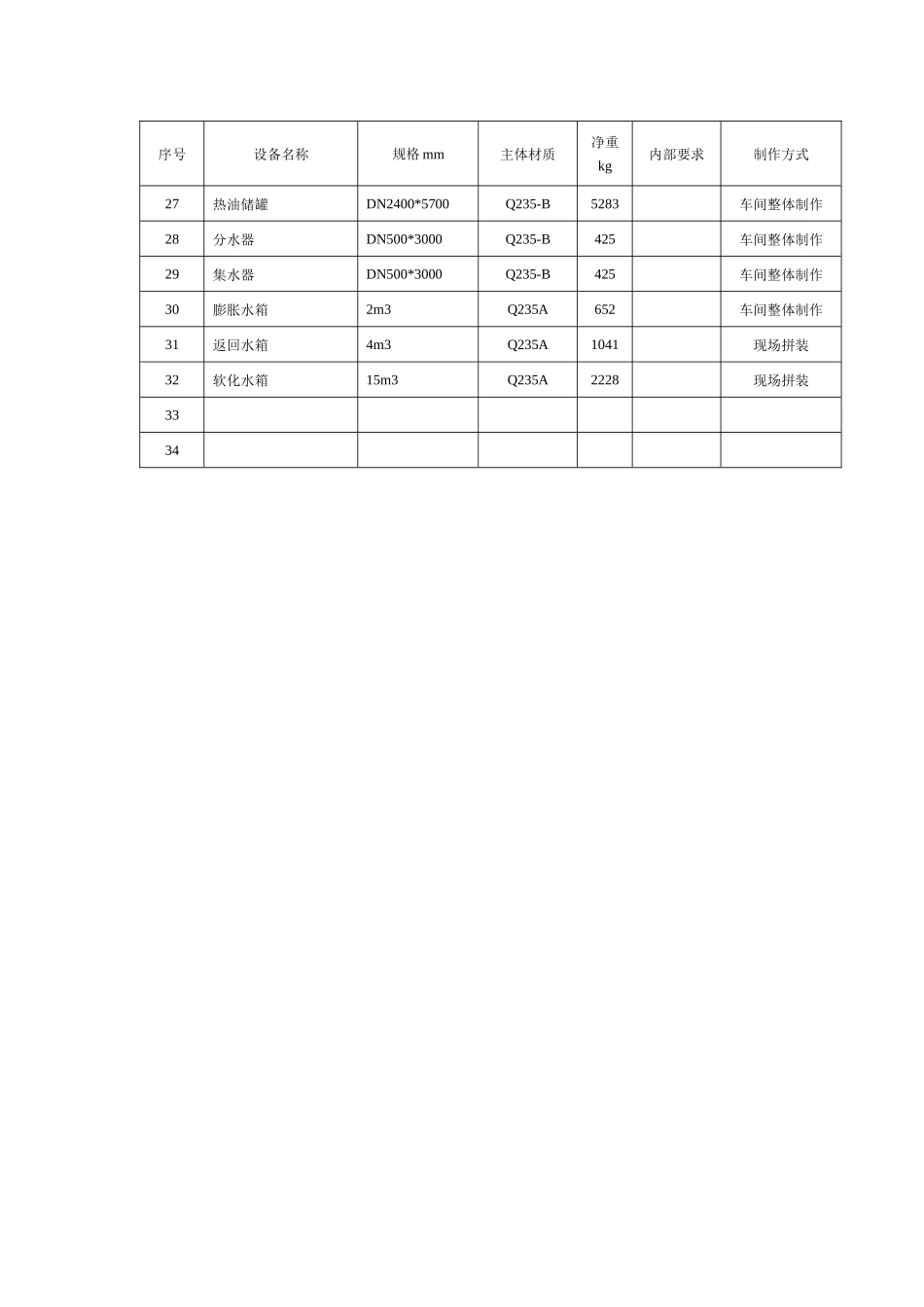

一、非标设备制作安装施工方案1、工程概述云南中寮矿业开发投资有限公司50kt/a优质氯化钾示范项目安装工程,位于老挝人民民主共和国万象市塞塔尼通芒村。本项目由自贡市轻工设计研究院有限责任公司设计。非标设备制作共计32台套(2台过滤器及浮动盘管式热交换器外购),制作总重量为87t,部分设备在制作安装后进行玻璃钢防腐施工,因此,非标设备制作安装工程量大,工期紧,是本工程的重点和难点。为了加快施工进度,缩短工期,根据设备几何尺寸、设备重量、吊装及运输技术要求进行工程整体考虑,小型非标设备(可用载重汽车进行运输的)在预制车间整体制作完毕、试压、衬里(或酸洗钝化)后再进行现场安装,较大非标设备在预制车间制成半成品再到现场进行分段组装,直径大于3000mm的非标设备在施工现场进行拼装(具体情况详见非标设备制作一览表)。由于施工现场布置紧凑,土建和安装交叉作业,因此要求在非标设备施工过程中,严格管理,统筹安排,有计划、有步骤地组织施工。根据招标文件的要求,整个安装工程总工期为2个月,因此,非标设备制作安装的工期为1个月。50kt/a优质氯化钾示范项目非标设备制作一览表序号设备名称规格mm主体材质净重kg内部要求制作方式1蒸发罐1组合件316L1394酸洗钝化现场拼装2蒸发罐2组合件316L1394酸洗钝化现场拼装3抗乳化剂分离器6400*5900*3820Q235-A/316L9765酸洗钝化现场拼装4软水箱DN5000*4216Q235-A6722漆涂现场拼装5蒸发室1DN1000*5443316L1549酸洗钝化车间整体制作6蒸发室2DN1000*5536316L1536酸洗钝化车间整体制作7钾卤缓冲桶DN2800*3512316L1925酸洗钝化半成品现场拼装8大气式混合冷凝器DN500*3553316L448酸洗钝化车间整体制作9冷凝水储桶DN1000*2000321451酸洗钝化车间整体制作10一级离心母液桶DN3000*4810Q235-A3204半成品现场拼装11溶浸液储桶DN7000*7000Q235-A13582现场拼装12刷罐水桶DN2500*3333Q235-A2230衬玻璃钢分段组装13事故桶DN2500*3000Q235-A2251衬玻璃钢分段组装14萃取液储桶DN2000*3505Q235-A1143漆涂分段组装15镁块储斗DN1200*3650316L738酸洗钝化车间整体制作16母液储桶DN1200*3518316L558酸洗钝化分段组装17钾盐储斗DN1200*2756316L743酸洗钝化车间整体制作18一级事故结晶桶DN4500*5300Q235-A4411衬玻璃钢现场拼装19湿式除尘器DN1400*5812316L1838酸洗钝化分段组装20二级结晶事故桶DN4500*5300Q235-A4467衬玻璃钢现场拼装21钾卤中转桶DN2800*3512316L1948酸洗钝化车间整体制作22二级离心母液桶DN3000*4810Q235-A3204漆涂分段组装23密封水桶DN2500*3333Q235-A2230衬玻璃钢分段组装24旋风除尘器DN1200*5546316L1718酸洗钝化分段组装25排污扩容器DN1200Q235-B1086车间整体制作26注汽锅炉储水罐DN2400*5700Q235-B5283车间整体制作序号设备名称规格mm主体材质净重kg内部要求制作方式27热油储罐DN2400*5700Q235-B5283车间整体制作28分水器DN500*3000Q235-B425车间整体制作29集水器DN500*3000Q235-B425车间整体制作30膨胀水箱2m3Q235A652车间整体制作31返回水箱4m3Q235A1041现场拼装32软化水箱15m3Q235A2228现场拼装3334容器制作开工施工资源准备施工技术文件准备材料检验、下料基础验收找平2、编制依据云南中寮矿业投资开发有限公司提供的招标文件及招标文件澄清会纪要;自贡市轻工设计研究院设计的施工图;GB150-1998《钢制压力容器》;JB4735-98《钢制焊接常压容器》HG20584《钢制化工容器制造技术要求》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》JB4709-92《钢制常压容器焊接规程》JB/4708-92《钢制常压容器焊接工艺评定》JB4730-94《压力容器无损检测》JB2536-80《压力容器油漆、包装运输》上述标准所涉及的材料、配件、无损检测相关标准。3、主要施工技术措施3.1材料检验本工程所用钢板、附件、加工件、焊接材料及其它材料必须具备质量合格证书或材质证明书。钢板应进行外观检查,表面不能有气孔、夹渣、拉裂、折痕、夹层,钢板边缘不能有重皮,表面锈蚀深度不得超过0.5mm。316L、321等不锈钢材料应进行抽样检验,进行化学成分分析。所有加工件,外购件均应出示加工图,标准件号及验收标准。加工成形后的产品...
