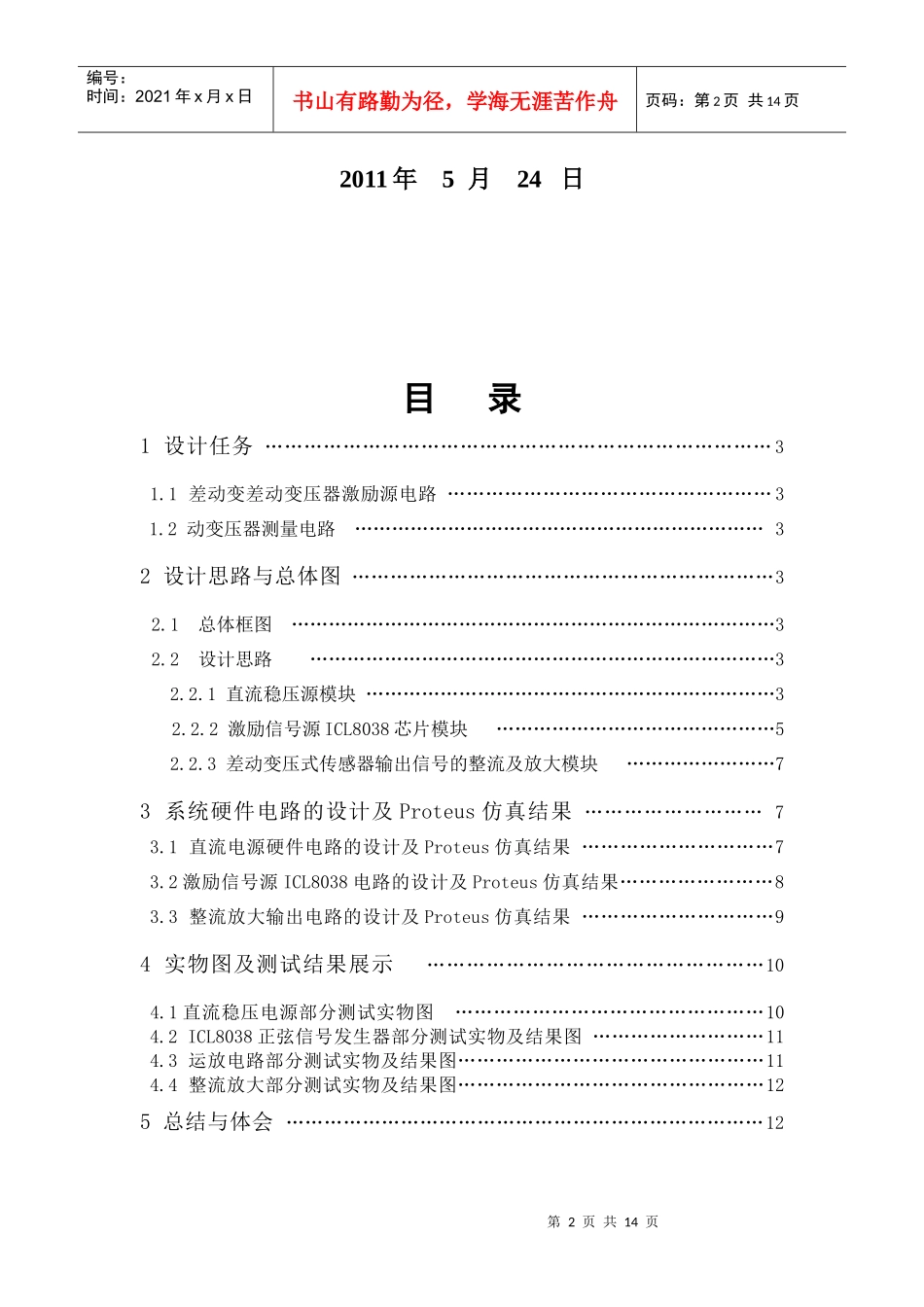

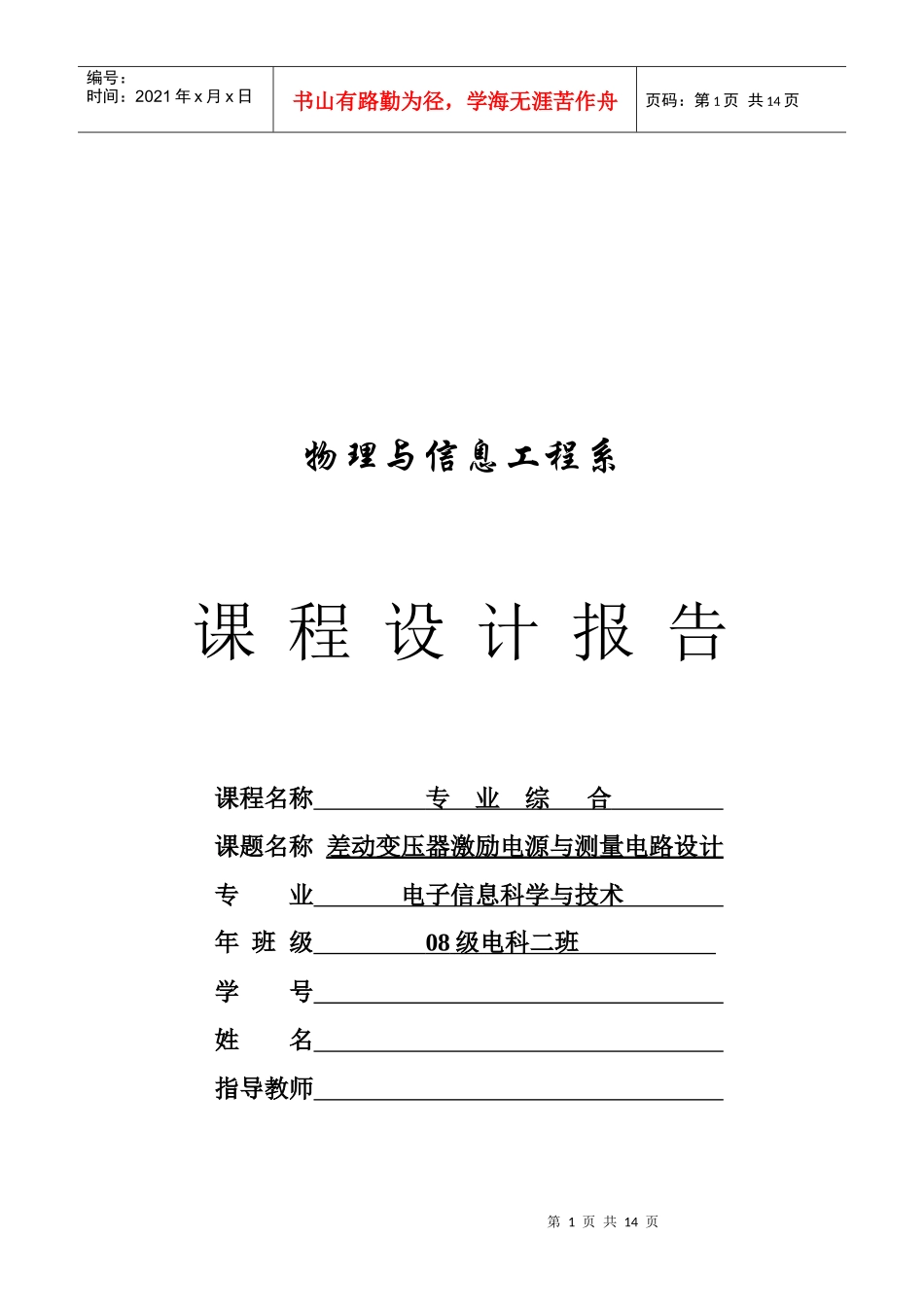

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页物理与信息工程系课程设计报告课程名称专业综合课题名称差动变压器激励电源与测量电路设计专业电子信息科学与技术年班级08级电科二班学号姓名指导教师第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2011年5月24日目录1设计任务……………………………………………………………………31.1差动变差动变压器激励源电路……………………………………………31.2动变压器测量电路…………………………………………………………32设计思路与总体图…………………………………………………………32.1总体框图……………………………………………………………………32.2设计思路…………………………………………………………………32.2.1直流稳压源模块…………………………………………………………32.2.2激励信号源ICL8038芯片模块………………………………………52.2.3差动变压式传感器输出信号的整流及放大模块……………………73系统硬件电路的设计及Proteus仿真结果………………………73.1直流电源硬件电路的设计及Proteus仿真结果…………………………73.2激励信号源ICL8038电路的设计及Proteus仿真结果……………………83.3整流放大输出电路的设计及Proteus仿真结果…………………………94实物图及测试结果展示……………………………………………104.1直流稳压电源部分测试实物图…………………………………………104.2ICL8038正弦信号发生器部分测试实物及结果图………………………114.3运放电路部分测试实物及结果图…………………………………………114.4整流放大部分测试实物及结果图…………………………………………125总结与体会…………………………………………………………………12第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页参考文献……………………………………………………………………141设计任务1.1差动变压器激励源电路设计差动变压器激励源电路，实现以下功能：1）频率在1k~10khz范围内可调；2）幅值至少在0~15v范围内可调，能更大范围可调更好（最大不超过80v）；3）设计一个电源，输出+15v、-15v，和+5v、-5v直流电压。1.2动变压器测量电路设计一个差动变压器测量电路，实现以下功能：输出信号实现全波整流并且放大，用直流信号变化反应差动变压器输出。2设计思路与总体框图2.1总体框图交流电源（220V50HZ）直流稳压源ICL8038信号源芯片第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页图2.1电路总体框图2.2设计思路：2.2.1直流稳压源模块该模块主要由变压器（220V-15V），整流桥，稳压块组成，可提供-15V、+15V、-5V、+5V、-12V、+12V直流电压源。见图2.1.1图2.2直流稳压电源方框图组成部分简介：（1）电网供电电压交流220V（有效值）50Hz，要获得低压直流输出，首先必须采用变压器将电网电压降低获得需要交流电压。（2）降压后的交流电压，通过整理电路变成单向直流电，但其幅度变化大（即脉冲大）。（3）脉冲大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。78/79XX系列稳压集成块简介：功率及电压放大电路差动变压式传感器实验模块整流放大及输出电路第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页图2.2.178XX系列稳压块引脚图图2.2.2典型应用电路图图2.2.379XX系列稳压块引脚图图2.2.4典型应用电路图LM7915、LM7815、LM7912、LM7812、LM7905、LM7805四块稳压集成块分别形成稳定性好的-15V、+15V、-12V、+12V、-5V、+5V直流电压源。2.2.2激励信号源：ICL8038芯片模块模块实现功能：为差动变压器提供幅值从0-15V可调，频率从1KHz到10KHz可调的正弦激励信号，且接入由三极管组成的功率放大电路，以提供一定...
