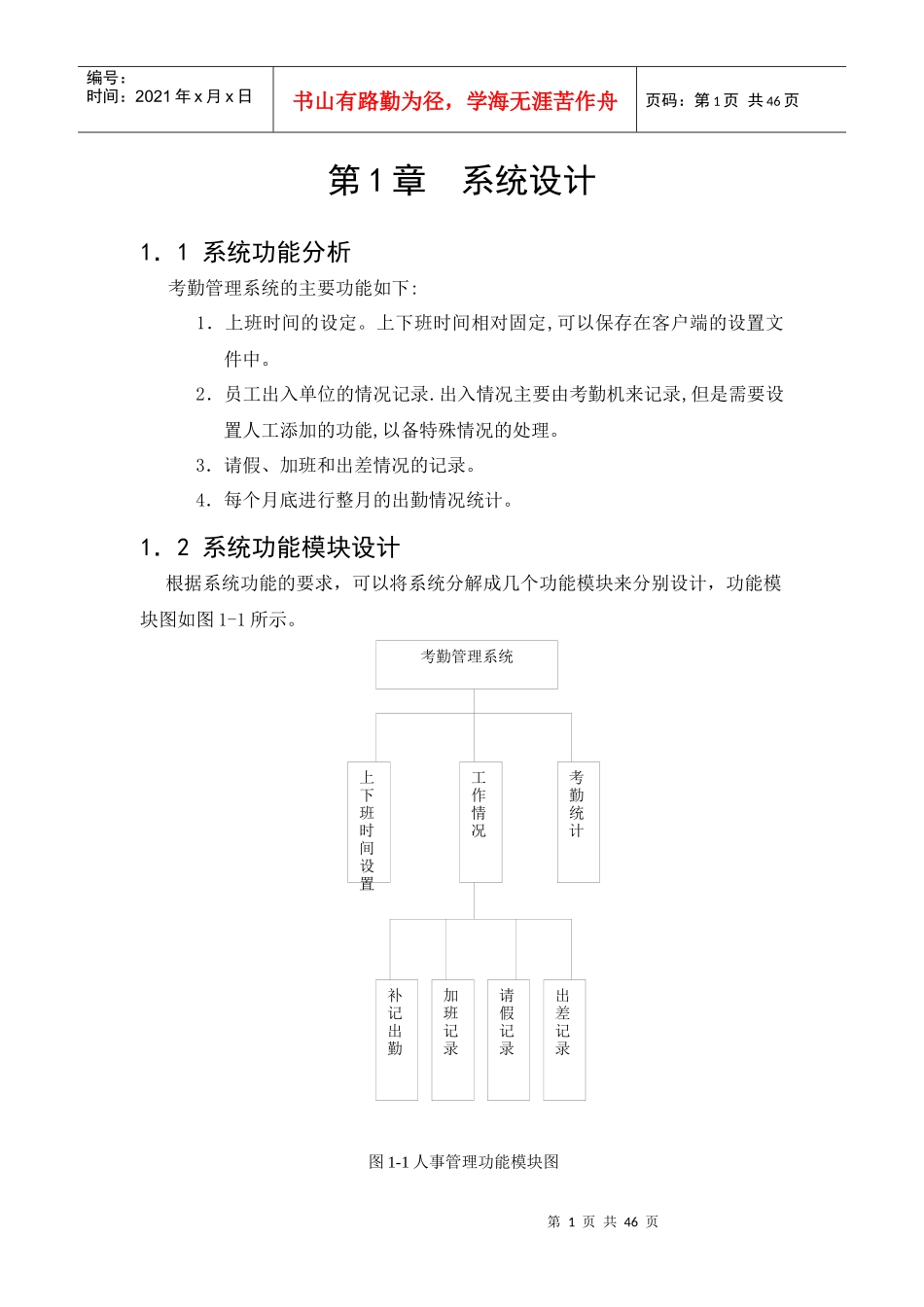

第1页共46页考勤管理系统出差记录请假记录加班记录补记出勤上下班时间设置工作情况考勤统计编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共46页第1章系统设计1.1系统功能分析考勤管理系统的主要功能如下:1.上班时间的设定。上下班时间相对固定,可以保存在客户端的设置文件中。2.员工出入单位的情况记录.出入情况主要由考勤机来记录,但是需要设置人工添加的功能,以备特殊情况的处理。3.请假、加班和出差情况的记录。4.每个月底进行整月的出勤情况统计。1.2系统功能模块设计根据系统功能的要求,可以将系统分解成几个功能模块来分别设计,功能模块图如图1-1所示。图1-1人事管理功能模块图第2页共46页第1页共46页经理审批记录出勤时间各种统计信息员工管理人员考勤员月度员工考勤统计表上下班时间安排请假值班、出差记录员工出勤记录编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共46页1.3数据流程图出勤的原始记录主要来源于考勤机,并且以固定格式保存在数据库中。考勤管理系统的任务就是处理这些数据。第3页共46页第2页共46页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共46页第2章数据库设计2.1数据库需求分析根据数据流程,可以列出以下管理系统所需的数据项和数据结构。(1)出勤记录:记录号、员工、出入情况和出入时间,如图2-1。(2)月度考勤统计:记录号、员工、年月、累计正常工作时间、累计请假时间、累计加班时间、累计出差时间、迟到次数、早退次数和矿工次数,如图2-2。(3)请假记录:记录号、员工、假期起始时间/结束时间和请假缘由,如图2-3。(4)加班记录:记录号、员工、加班时间长度和日期,如图2-4。(5)出差记录:记录号、员工、出差起始时间/结束时间和具体描述,如图2-5。所需的外部数据支持:(1)人员信息:员工号、密码、权限、姓名、部门、和当前状态等。(2)部门设置:部门编号、名称等。图2-1出勤记录表图2-2月度考勤统计表第4页共46页第3页共46页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共46页图2-3请假记录表图2-4加班记录表图2-5出差记录表第5页共46页第4页共46页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共46页第3章各个功能模块的创建3.1生成程序框架本系统的应用程序使用MFCODBC的方法开发,采用Dialogbased的应用框架,如图3-1为。由一个对话框和若干个功能对话框组成。为了使用ODBC类,需要在stdafx.h中加入#include”afxdb.h”头文件。本程序需要连接一个数据库,所以定义了一个CDatabase型的全局变量db,用于打开和关闭数据库。数据库的打开在登录认证数据库中。为了访问数据库中的表格,本程序从CRecordset中派生了8个类,分别用于封装所需访问的表格,如表3-1。通过访问成员变量可以访问当前记录中字段的值。表3-1CRecordset派生类对应的表格CRecordset派生类表格CAttendanceRSATTENDANCE出勤记录表CCounterRSCOUNTER计数器表CDepartRSDEPARTMENT部门信息表第6页共46页第5页共46页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共46页CErrandRSCRecordset派生类ERRAND出差记录表表格CLeaveRSLEAVE请假记录表COvertimeRSOVERTIME加班记录表CPersonRSPERSON员工个人信息表CStatRSATTENDANCE_ATAT月度考勤统计表3.2登录认证对话框登录窗口如图3-2所示,包括3个输入框和2个按钮。主要控件类型、ID和对应的成员变量及说明如表3-4。图3-2登录窗口表3-4登录认证对话框控件列表控件类型ID成员变量说明ComboBoxIDC_CMB_DSNm_strDSNODBC数据源EditBoxIDC_EDT_USERm_strUser用户名EditBoxIDC_EDT_PASSWDm_strPasswd密码ButtonIDOK无“登录”按钮ButtonIDCANCEL无“取消”按钮对IDOK的点击加登录代码。CLoginDlg类需要用到加密类,本程序使用的是CCrypt类。在cpp文件的开头加入#include”Crypt.h”一行。另外,为了使用全局数据库变量db,需要在cpp文件开头加入以下语句:ExternCDatabasedb;用户认证过程在“登录”按钮的处理函数中:代码见附录【1】为了运行登录认证对话框,还需在App类的InitInstan...
