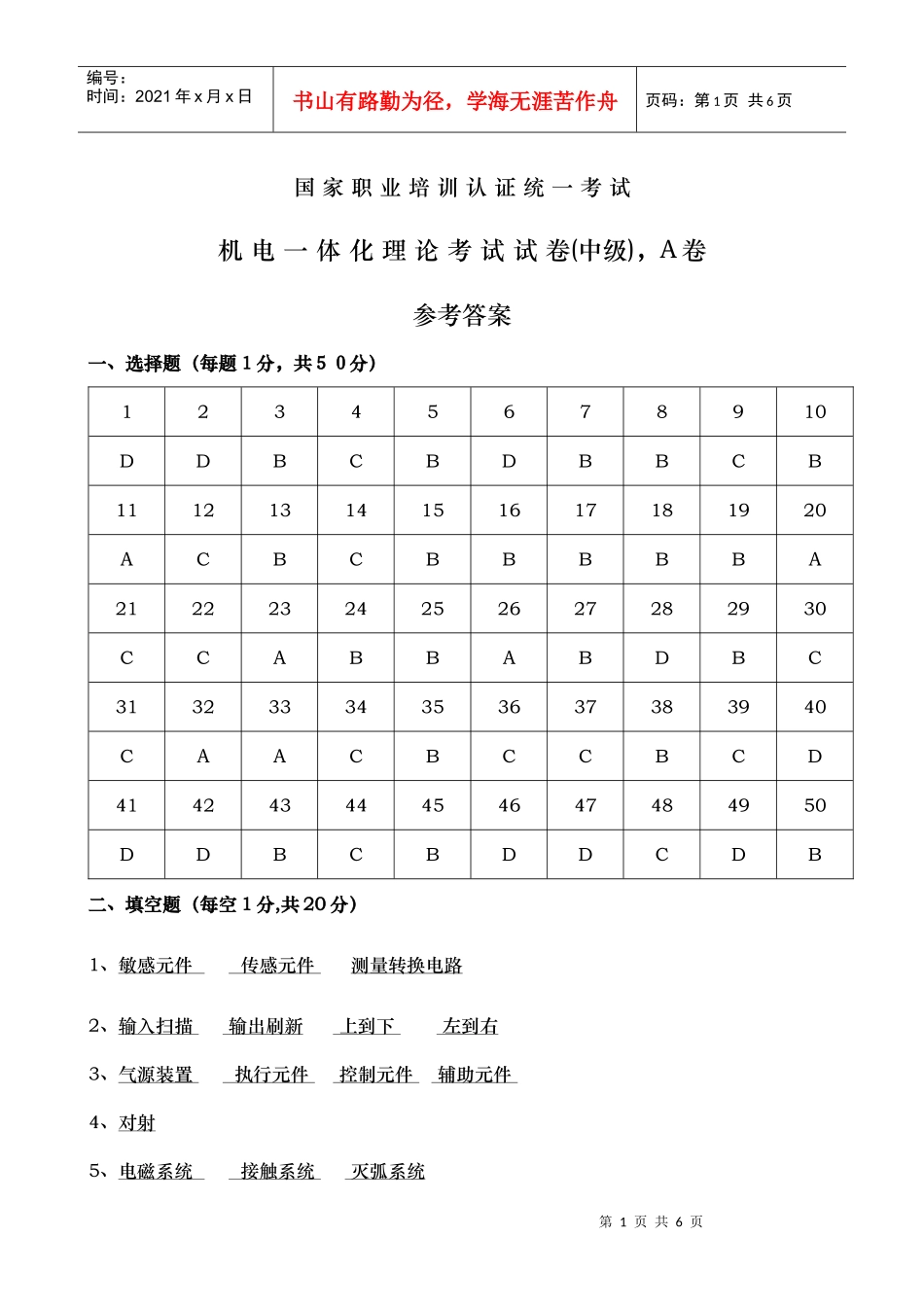

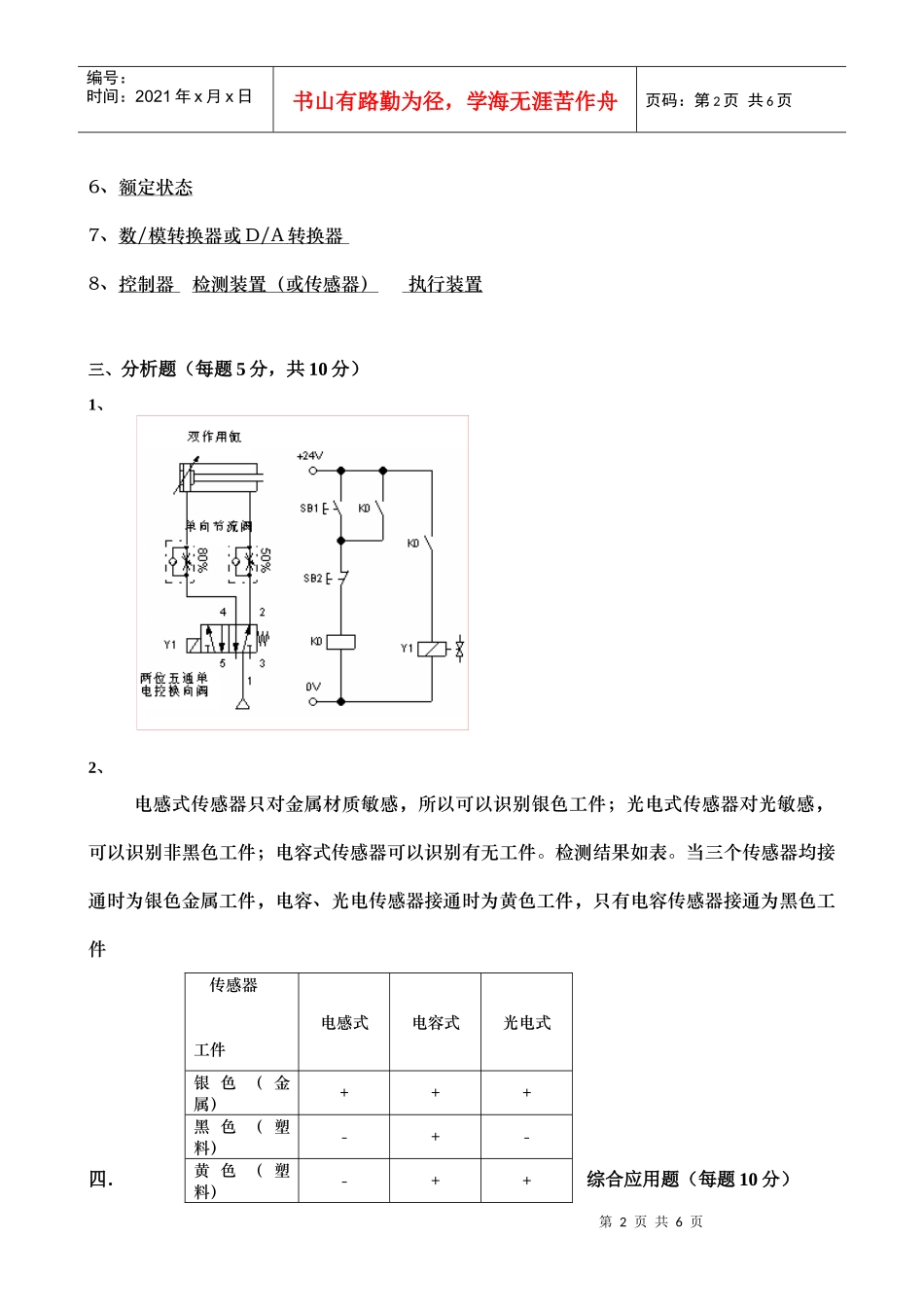

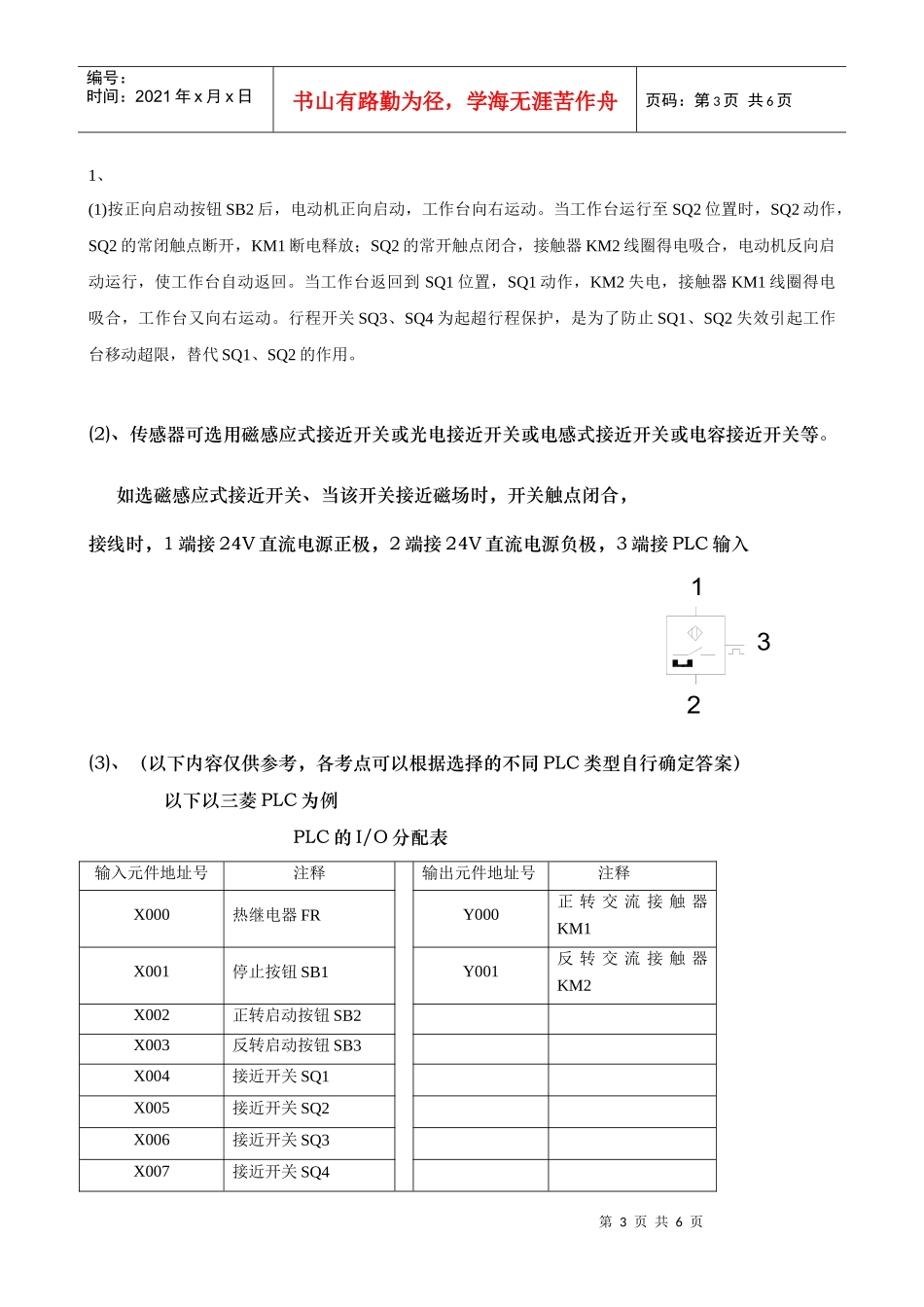

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页国家职业培训认证统一考试机电一体化理论考试试卷(中级)，A卷参考答案一、选择题（每题1分，共５０分）12345678910DDBCBDBBCB11121314151617181920ACBCBBBBBA21222324252627282930CCABBABDBC31323334353637383940CAACBCCBCD41424344454647484950DDBCBDDCDB二、填空题（每空1分,共20分）1、敏感元件传感元件测量转换电路2、输入扫描输出刷新上到下左到右3、气源装置执行元件控制元件辅助元件4、对射5、电磁系统接触系统灭弧系统第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页6、额定状态7、数/模转换器或D/A转换器8、控制器检测装置（或传感器）执行装置三、分析题（每题5分，共10分）1、2、电感式传感器只对金属材质敏感，所以可以识别银色工件；光电式传感器对光敏感，可以识别非黑色工件；电容式传感器可以识别有无工件。检测结果如表。当三个传感器均接通时为银色金属工件，电容、光电传感器接通时为黄色工件，只有电容传感器接通为黑色工件四．综合应用题（每题10分）传感器工件电感式电容式光电式银色（金属）+++黑色（塑料）-+-黄色（塑料）-++123第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1、(1)按正向启动按钮SB2后，电动机正向启动，工作台向右运动。当工作台运行至SQ2位置时，SQ2动作，SQ2的常闭触点断开，KM1断电释放；SQ2的常开触点闭合，接触器KM2线圈得电吸合，电动机反向启动运行，使工作台自动返回。当工作台返回到SQ1位置，SQ1动作，KM2失电，接触器KM1线圈得电吸合，工作台又向右运动。行程开关SQ3、SQ4为起超行程保护，是为了防止SQ1、SQ2失效引起工作台移动超限，替代SQ1、SQ2的作用。(2)、传感器可选用磁感应式接近开关或光电接近开关或电感式接近开关或电容接近开关等。如选磁感应式接近开关、当该开关接近磁场时，开关触点闭合，接线时，1端接24V直流电源正极，2端接24V直流电源负极，3端接PLC输入(3)、（以下内容仅供参考，各考点可以根据选择的不同PLC类型自行确定答案）以下以三菱PLC为例PLC的I/O分配表输入元件地址号注释输出元件地址号注释X000热继电器FRY000正转交流接触器KM1X001停止按钮SB1Y001反转交流接触器KM2X002正转启动按钮SB2X003反转启动按钮SB3X004接近开关SQ1X005接近开关SQ2X006接近开关SQ3X007接近开关SQ4第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页（4）端口接线图。2、参考答案：(答案(2)、(3)不唯一，可以根据培训点的PLC型号修正以下答案)（1）气控回路如图。（2）答案以OMRON-PLC为例。PLC的I/O分配表（3）接线如图。磁电式传感器使用三线制的。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页I/O分配表输入输出外部元件输入继电器外部元件输出继电器启动按钮SB10．00电磁头Y110．01停止按钮SB20．03电磁头Y210．02磁性开关S10．01磁性开关S20．02（4）将传感器安装在活塞杆第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页缩回的后点和伸出的前点。选用以下传感器：（答对一个即可）若活塞杆顶部连接件为金属材质的突起，可以用电感式传感器检测气缸活塞杆位置。（非接触式检测）可以用行程开关检测活塞杆位置。（接触式检测）也可以采用光电开关
