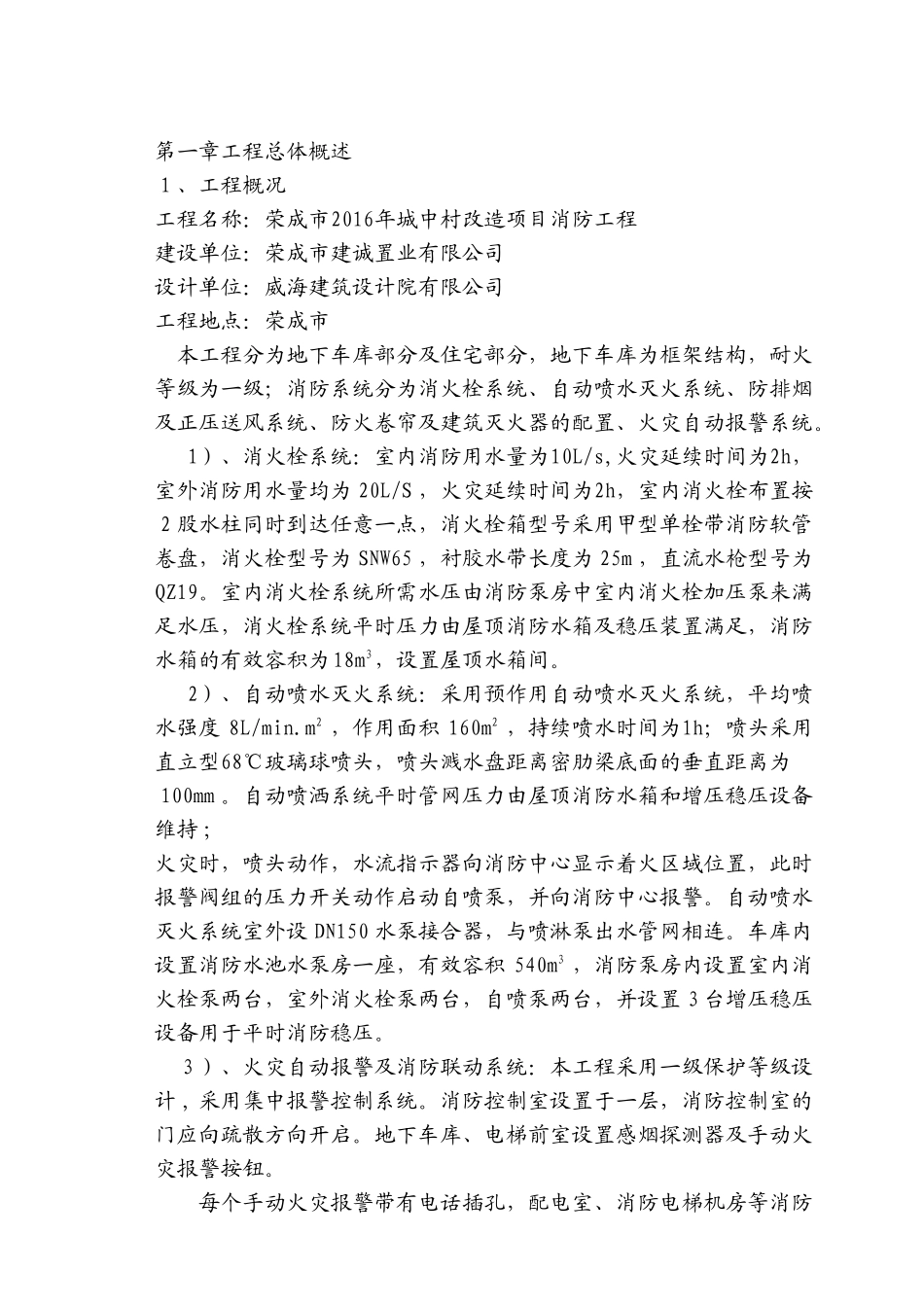

第一章工程总体概述1、工程概况工程名称：荣成市2016年城中村改造项目消防工程建设单位：荣成市建诚置业有限公司设计单位：威海建筑设计院有限公司工程地点：荣成市本工程分为地下车库部分及住宅部分，地下车库为框架结构，耐火等级为一级；消防系统分为消火栓系统、自动喷水灭火系统、防排烟及正压送风系统、防火卷帘及建筑灭火器的配置、火灾自动报警系统。1）、消火栓系统：室内消防用水量为10L/s,火灾延续时间为2h，室外消防用水量均为20L/S，火灾延续时间为2h，室内消火栓布置按2股水柱同时到达任意一点，消火栓箱型号采用甲型单栓带消防软管卷盘，消火栓型号为SNW65，衬胶水带长度为25m，直流水枪型号为QZ19。室内消火栓系统所需水压由消防泵房中室内消火栓加压泵来满足水压，消火栓系统平时压力由屋顶消防水箱及稳压装置满足，消防水箱的有效容积为18m3，设置屋顶水箱间。2）、自动喷水灭火系统：采用预作用自动喷水灭火系统，平均喷水强度8L/min.m2，作用面积160m2，持续喷水时间为1h；喷头采用直立型68℃玻璃球喷头，喷头溅水盘距离密肋梁底面的垂直距离为100mm。自动喷洒系统平时管网压力由屋顶消防水箱和增压稳压设备维持;火灾时，喷头动作，水流指示器向消防中心显示着火区域位置，此时报警阀组的压力开关动作启动自喷泵，并向消防中心报警。自动喷水灭火系统室外设DN150水泵接合器，与喷淋泵出水管网相连。车库内设置消防水池水泵房一座，有效容积540m3，消防泵房内设置室内消火栓泵两台，室外消火栓泵两台，自喷泵两台，并设置3台增压稳压设备用于平时消防稳压。3）、火灾自动报警及消防联动系统：本工程采用一级保护等级设计,采用集中报警控制系统。消防控制室设置于一层，消防控制室的门应向疏散方向开启。地下车库、电梯前室设置感烟探测器及手动火灾报警按钮。每个手动火灾报警带有电话插孔，配电室、消防电梯机房等消防设备用房设置消防电话分机。消防控制室应设置可直接报警的外线电话。在主要出入口设置手动报警按钮及声光报警器。系统总线上设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动报警按钮和模块等消防设备的总数不应超过32点，总线穿防火分区时，应在穿越处设置总线短路隔离器；在模块附近设置标识。自喷泵的联动控制方式，由报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制下部应感受消防联动控制器处于自动或手动状态影响。自动喷淋泵的手动控制方式，将喷淋泵控制箱启动和停止按钮、预作用阀组的电动阀的启动和停止按钮，用专用线路直接连接至设置在设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵启动、停止及预作用阀组和电动阀的开启。水流指示器、信号阀、压力开关启动和停止的动作信号反馈至消防联动控制器。消防泵的联动控制方式，由消防栓系统出水干管上设置的低压压力开关、高位水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制的消火栓泵，联动控制不受消防联动控制器处于自动或手动状态影响。消防按钮的动作信号应作为报警信号启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动；消火栓泵的手动控制方式，应将消火栓泵控制箱的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。消火栓泵的动作信号应反馈至消防联动控制器。4）、排风兼排烟风机的控制，本工程设排风兼排烟风机，正常情况下为通风换气使用，火灾时则作为排烟风机使用。正常时为就地手动控制，当火灾发生时由消防控制室控制，消防控制室具有控制优先权,其控制方式与专用排烟风机相同。5）、防火卷帘门的控制，本工程防火卷帘门为防火分隔，故均为一步落下，由其两侧的烟感探测器自动控制。卷帘门关闭信号反馈到消防控制室。卷帘门两侧设就地控制按钮，底距地1.4m,并设玻璃门保护。卷帘门下降时，在门两侧顶部应有声、光报警装置。2、施工组织总体设计城中村改造工程是市政府关于民生的重点工程，为了工程的安装质量和顺利竣工，从以下几个方面对施工进行总体设计。（1）本工程...
