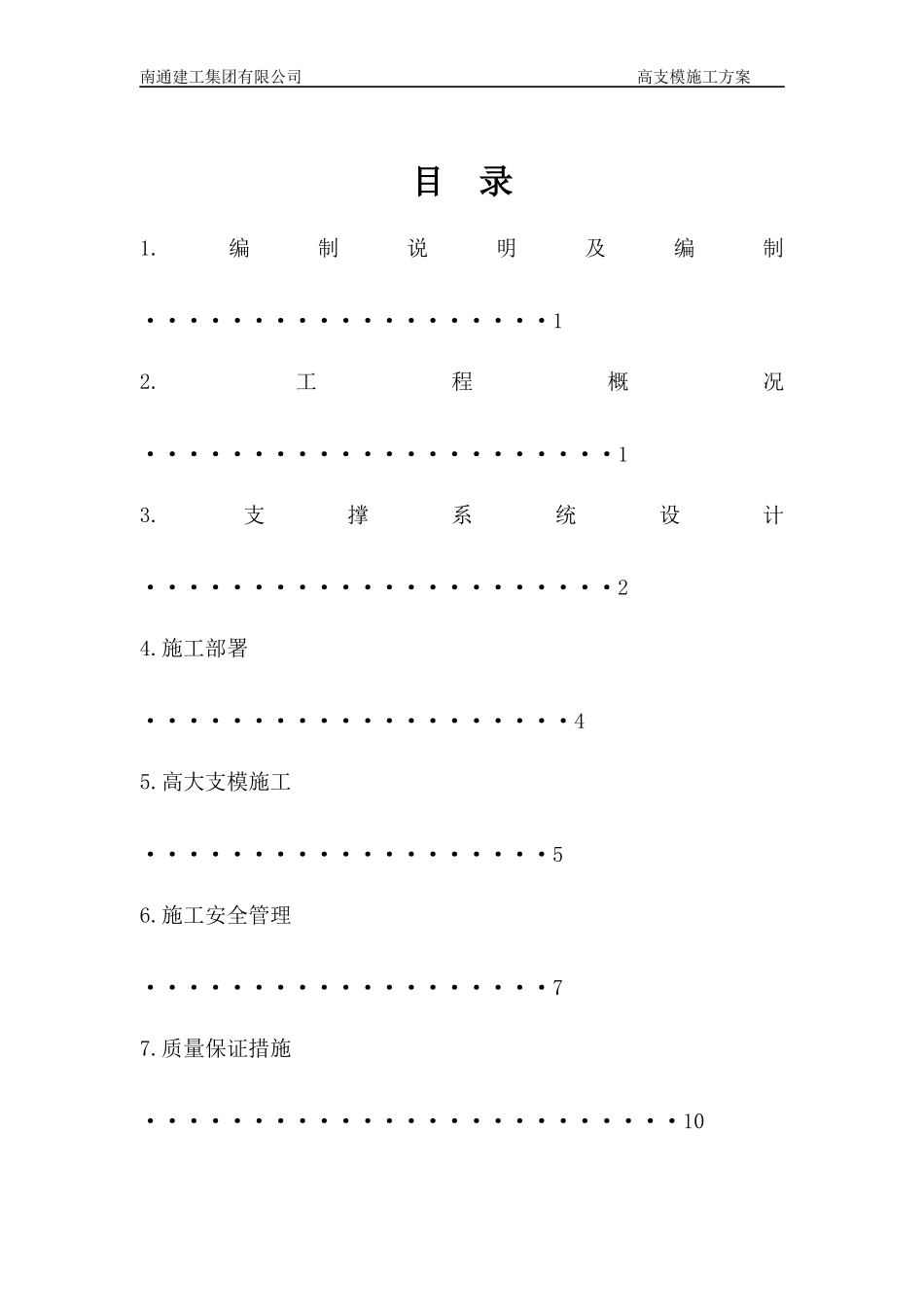

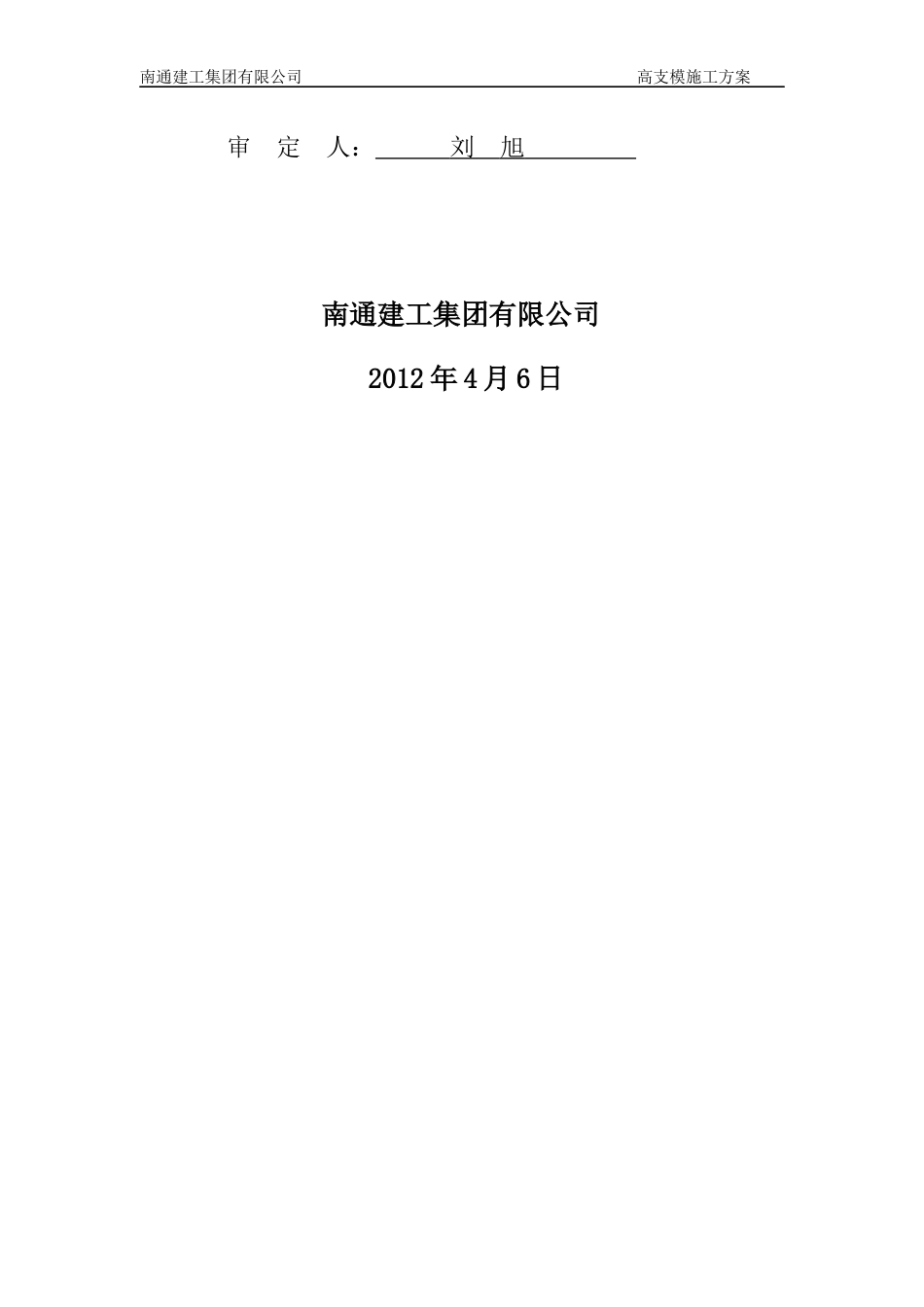

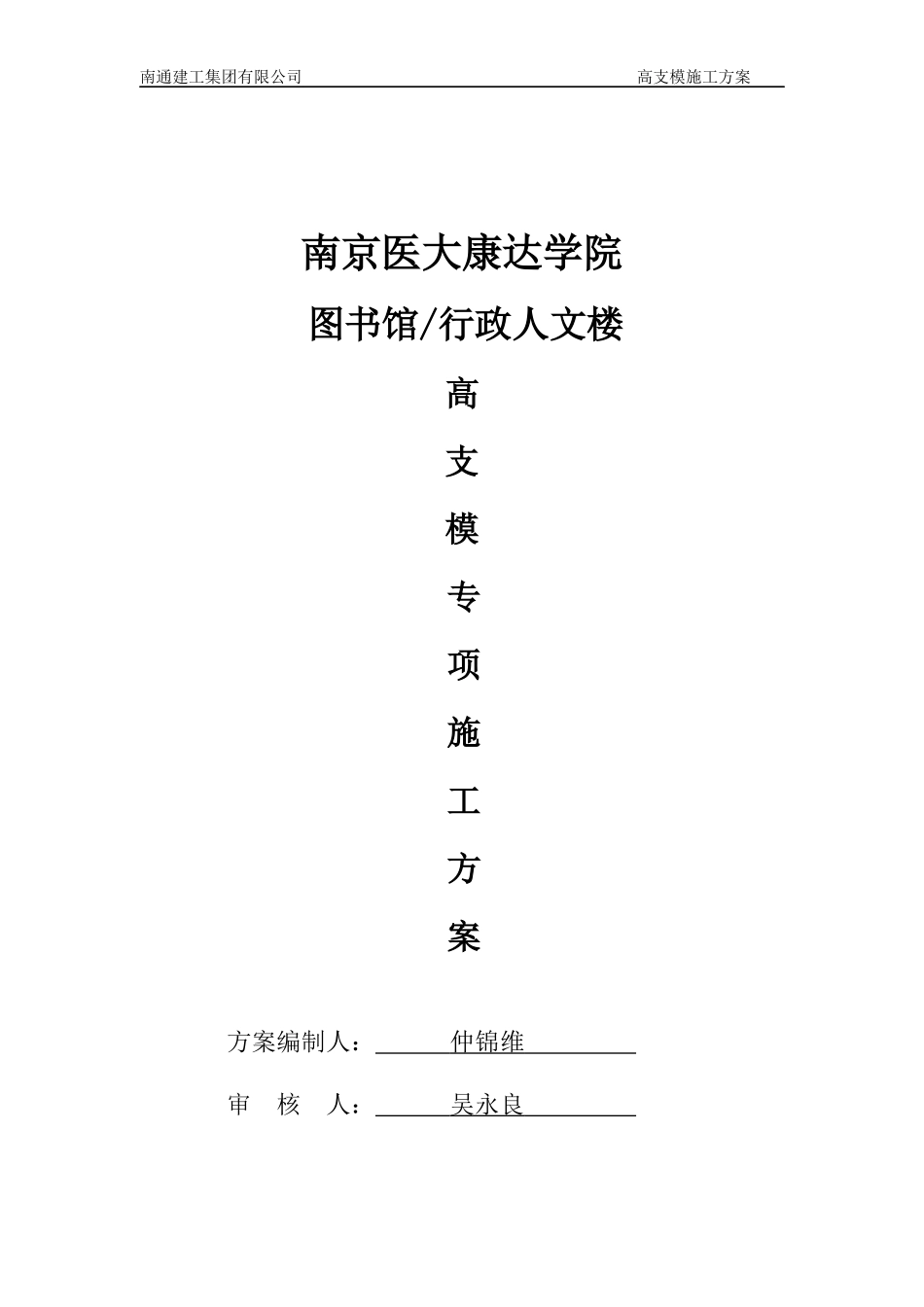

南通建工集团有限公司高支模施工方案南京医大康达学院图书馆/行政人文楼高支模专项施工方案方案编制人：仲锦维审核人：吴永良南通建工集团有限公司高支模施工方案审定人：刘旭南通建工集团有限公司2012年4月6日南通建工集团有限公司高支模施工方案目录1.编制说明及编制···················12.工程概况······················13.支撑系统设计······················24.施工部署····················45.高大支模施工···················56.施工安全管理···················77.质量保证措施·························10南通建工集团有限公司高支模施工方案8.监控措施·····················159.应急预案·····················1610.防止高空坠落及坠物安全施工措施···········1811.验算书······················2412.附图·······················58第0页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共63页1.编制说明及编制依据编制依据：工程项目施工图、施工组织设计《建筑施工模板安全技术规范》JGJ162-2008《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011J84-2001（2002版）；（扣件式钢管脚手架支撑体系）《建筑结构荷载规范》（GB5009-2001）；《混凝土结构工程施工及验收规范》（GB50204-92）；《木结构设计规范》（GB50005-2003）；《钢结构设计规范》（GB50017-2003）；《建筑施工安全检查标准》JGJ59-99《建筑工程施工质量验收统一标准》（GB50300-2001）；参考资料：如《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社等。2.工程概况2.1设计要点：本工程为图书馆/行政人文办公楼。结构型式为钢筋混凝土框架结构，地上五层(局部二层)，建筑面积25202.5m2,(图书馆:13304㎡建筑高度22.50m,行政人文楼:11898.5㎡建筑高度21.60m),框架抗震等级为三级。2.2高大模板区域图书馆大厅：1-5—1-7轴/1-C～1-D轴,跨度7.50×8.80m，板厚h=120mm，梁最大截面300×800mm，标高4.45—13.45m(五层部分)，层高9.0m,支模高度8.8m。第1页共63页第0页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页通道(二层部分)：1-12—1-15轴/1-A～1-C轴,跨度7.50×16.8m，板厚h=120mm，梁最大截面450×1200mm，标高-0.050～8.95m，层高9.0m支模高度8.8m，基础为夯填厚h=1000mm风化砂。行政人文楼小音乐厅(二层部分)：2-14—2-16轴/2-A～2-E轴,跨度22.5×21.4m，板厚h=120mm，梁最大截面400×1400mm，标高-0.050～8.95m，层高9.0m,支模高度8.8m，基础为夯填厚h=1000mm风化砂。2.3工程目标2.3.1工程质量目标：达到国家或行业的施工质量验收规范的合格标准。2.3.2安全施工目标：确保合格工程，争创市优样板工程。实现“无因工死亡事故、无重伤事故、无火灾事故、无中毒事故、无重大设备事故”的“五无”安全目标。2.3.3施工进度目标：2012年10月31日前工程全面完工。3.支撑系统设计3.1支撑系统选型、选材根据模板施工规范要求，层高等于或大于8M的现浇梁板，必须按照高大支模施工规范的要求进行施工。因此本工程模板支撑系统采取满堂支撑形式。采用Φ48×3.0钢管作为支撑立杆，支承面为一次地面夯填风化砂地基（图书馆二层部分和行政人文楼二层部分小音乐厅），立杆底座为4000×200×50木板。梁、板模板采用18mm胶合板，对跨度大于4m的梁板按跨度的1/1000～3/1000起拱。图书馆大厅,通道(二层部分)和行政人文楼小音乐厅(二层部分)现浇板模板立杆横距=1000mm，纵距1000mm，支撑立杆的步距h=1.50m。图书馆梁450×1200行政人文楼小音乐厅梁400×1000.400×1400立杆横距=梁宽+300mm，纵距=500mm.图书馆/行政人文楼梁...
