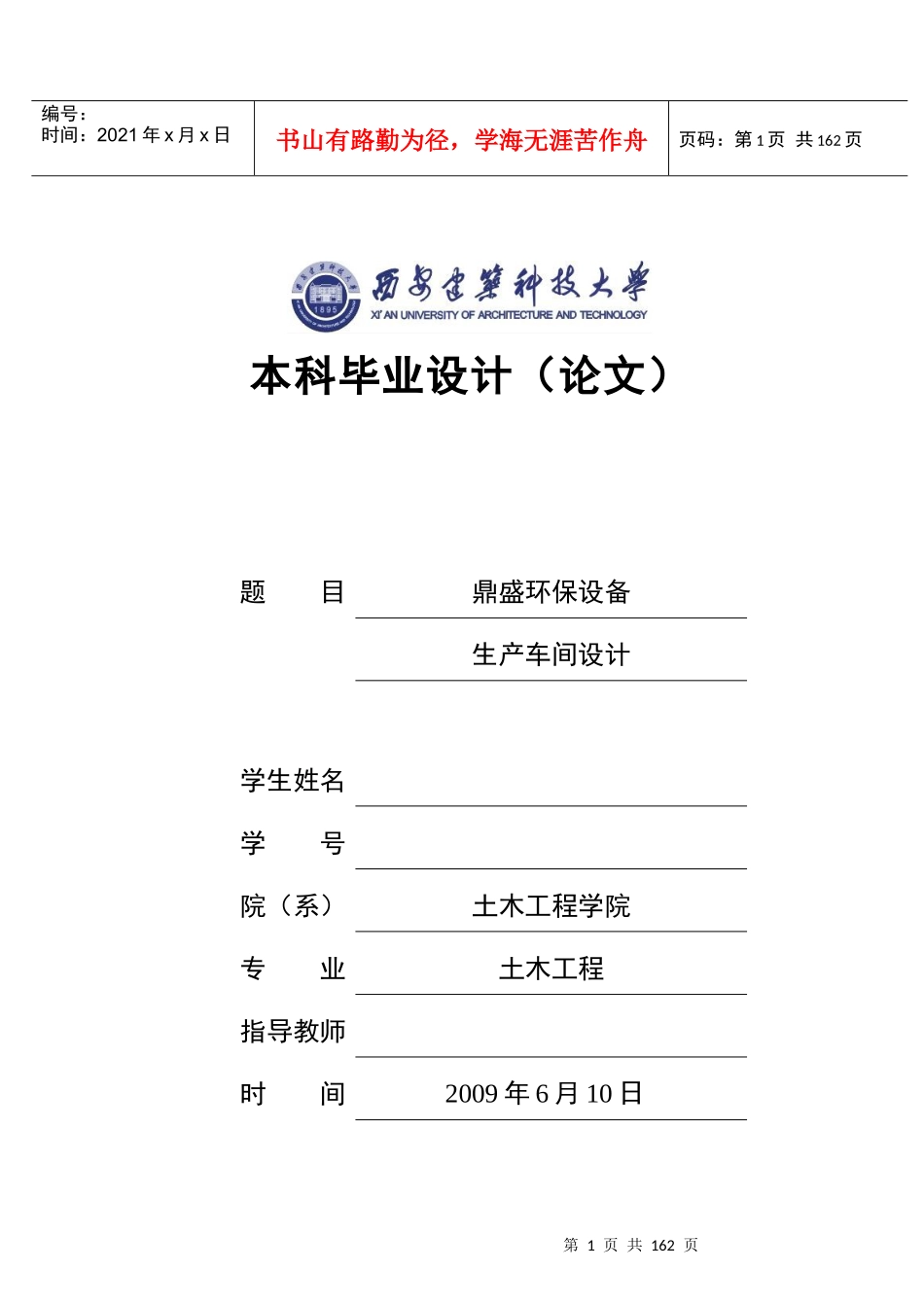

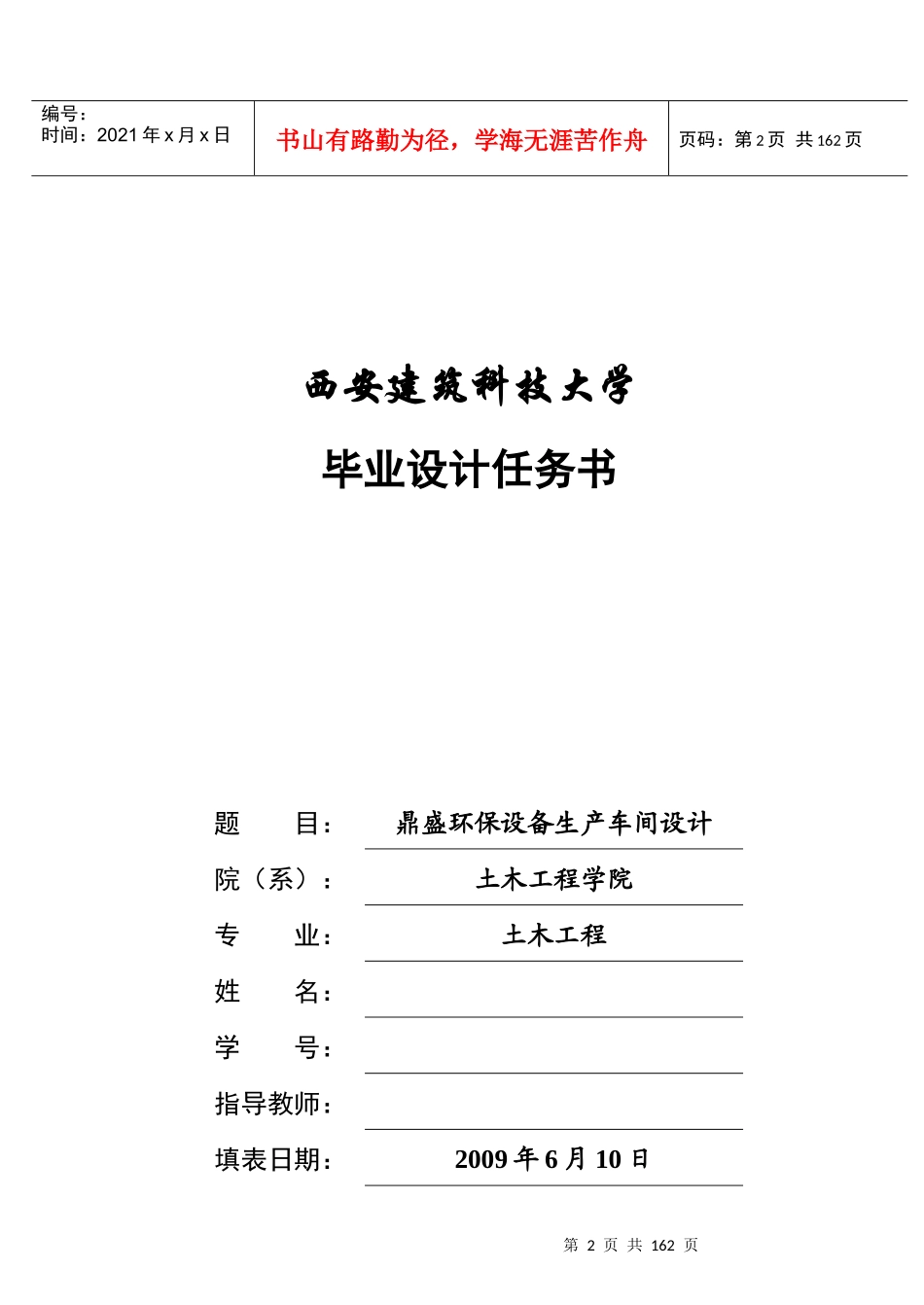

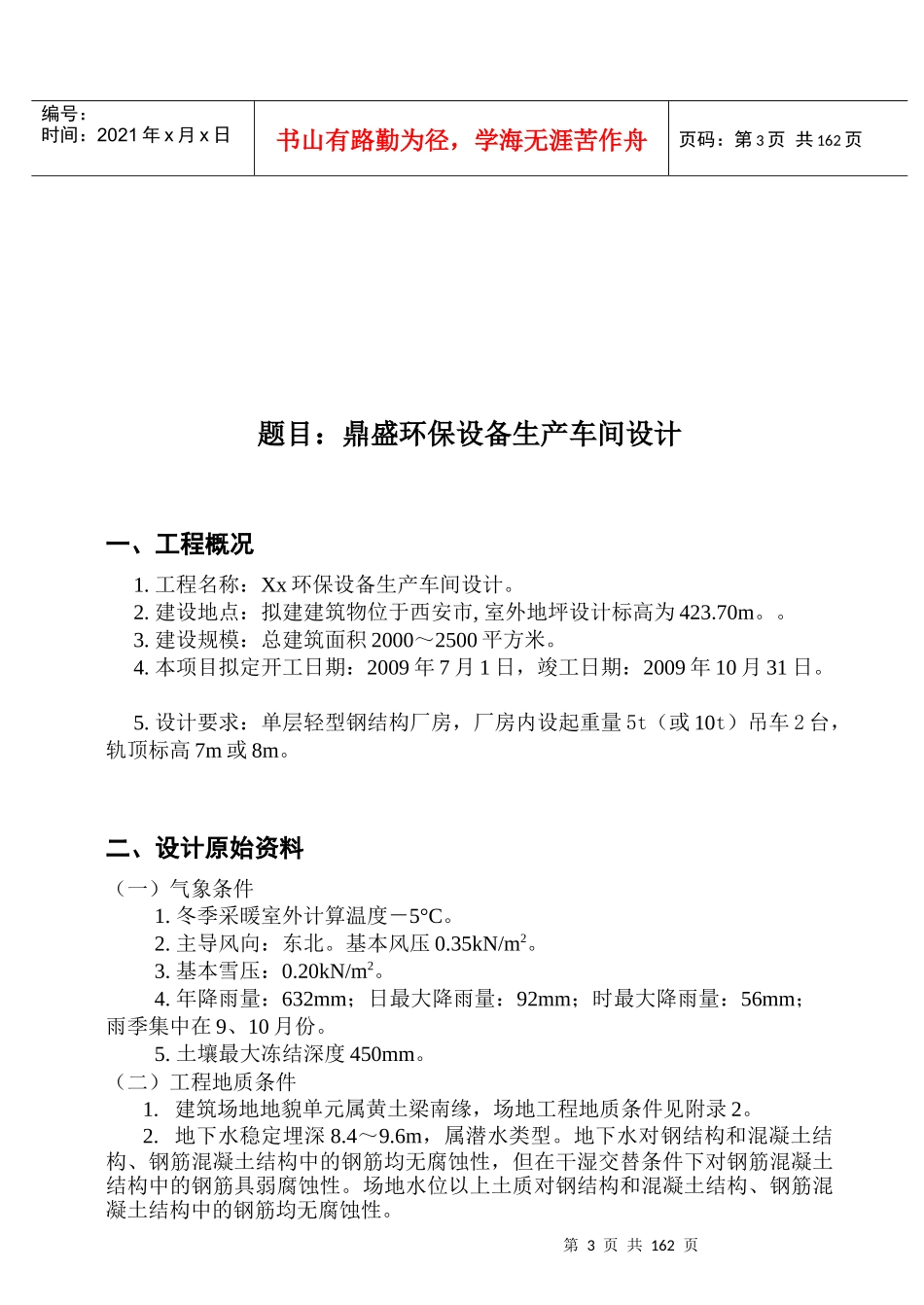

第1页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共162页本科毕业设计（论文）题目鼎盛环保设备生产车间设计学生姓名学号院（系）土木工程学院专业土木工程指导教师时间2009年6月10日第2页共162页第1页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共162页西安建筑科技大学毕业设计任务书题目：鼎盛环保设备生产车间设计院（系）：土木工程学院专业：土木工程姓名：学号：指导教师：填表日期：2009年6月10日第3页共162页第2页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共162页题目：鼎盛环保设备生产车间设计一、工程概况1.工程名称：Xx环保设备生产车间设计。2.建设地点：拟建建筑物位于西安市,室外地坪设计标高为423.70m。。3.建设规模：总建筑面积2000～2500平方米。4.本项目拟定开工日期：2009年7月1日，竣工日期：2009年10月31日。5.设计要求：单层轻型钢结构厂房，厂房内设起重量5t（或10t）吊车2台，轨顶标高7m或8m。二、设计原始资料（一）气象条件1.冬季采暖室外计算温度－5°C。2.主导风向：东北。基本风压0.35kN/m2。3.基本雪压：0.20kN/m2。4.年降雨量：632mm；日最大降雨量：92mm；时最大降雨量：56mm；雨季集中在9、10月份。5.土壤最大冻结深度450mm。（二）工程地质条件1.建筑场地地貌单元属黄土梁南缘，场地工程地质条件见附录2。2.地下水稳定埋深8.4～9.6m，属潜水类型。地下水对钢结构和混凝土结构、钢筋混凝土结构中的钢筋均无腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋具弱腐蚀性。场地水位以上土质对钢结构和混凝土结构、钢筋混凝土结构中的钢筋均无腐蚀性。第4页共162页第3页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共162页3.I级非自重湿陷性黄土，地基承载力特征值为170kPa。4.抗震设防烈度8度，建筑场地类别为II类。5.根据场地岩土工程条件和建筑物荷载特点，建议本工程采用换土垫层法处理地基，基础形式采用柱下独立基础。（三）施工条件1.建设场地平坦，道路通畅，水、电就近可以接通，基本具备开工建设条件。2.拟参与投标的施工单位技术力量和机械化水平均较高。三、建筑设计任务及要求（一）设计任务根据建设单位提供的设计委托书，完成建筑平面、剖面及立面设计。（二）设计要求1．平面设计：合理确定平面柱网尺寸；满足室内采光、通风要求。3．剖面设计：根据给定设计资料，确定合理建筑层高。4．立面设计：建筑风格、造型应富有创意，有时代感。（三）设计成果说明书1份，1#图纸2张1．平面图，比例1：100。2．立面图：正立面，侧立面各一个，比例1：100。3．剖面图，比例1：100。4．节点详图：不少于5个，其中要求檐口和屋脊构造详图必做。所有图纸绘图比例自定。5．建筑设计说明书。建筑设计方案应达到初步设计深度，构造详图达到施工图深度。围护结构采用双层彩色压型钢板内填保温材料，可以是工厂复合板，也可以是现场复合板，自选。四、结构设计任务及要求（一）设计任务根据建筑设计方案及设计原始资料，选择结构体系，布置结构构件，进行结构内力分析，确定构件截面，设计连接节点，绘制结构施工图。（二）设计要求第5页共162页第4页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共162页1.结构选型：根据建筑设计方案及设计原始资料，选择适当的结构体系。2.结构布置：合理布置结构构件，初步确定材料强度等级及构件截面尺寸。3.结构内力分析及构件设计：根据现行国家设计规范，计算结构荷载及地震作用；手算完成结构的内力分析，进行刚架梁、柱的内力组合，完成构件截面及连接节点设计；同时，采用工程设计软件计算结构内力及设计结构构件，并与手算结果进行对比分析。（三）设计成果计算书1份，1#图纸3张计算书内容：1.结构设计方案论证（包括柱网布置，支撑设置，刚架主尺度以及材料选择等）；2.主要承重结构的内力计算及设计。3.吊车梁设计。4.墙梁、压型钢板、抗风柱、牛腿设计。图纸内容：1.屋盖结构布置图；2.墙面结构布置图；3.刚架（或框架）结构施工图；...
