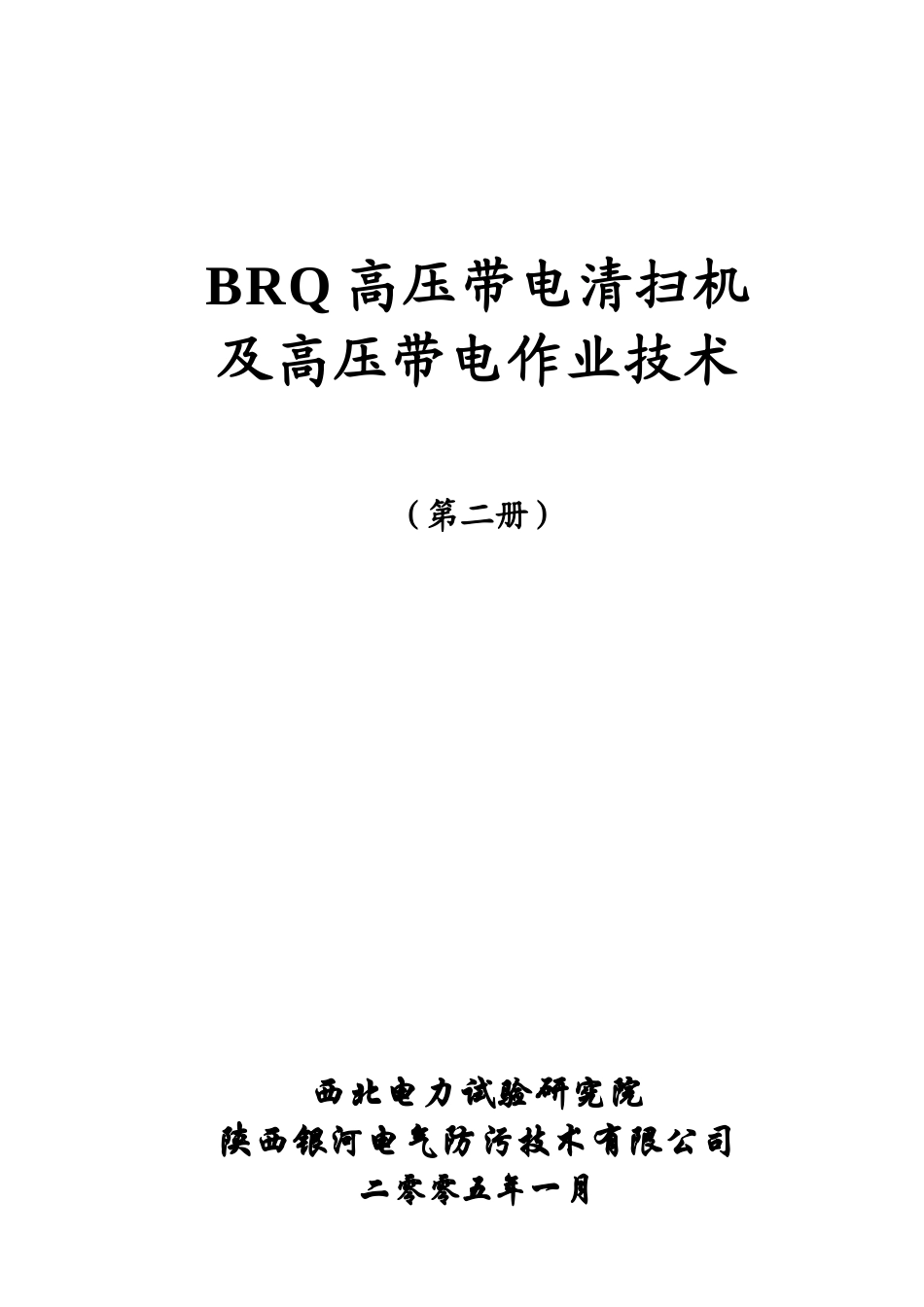

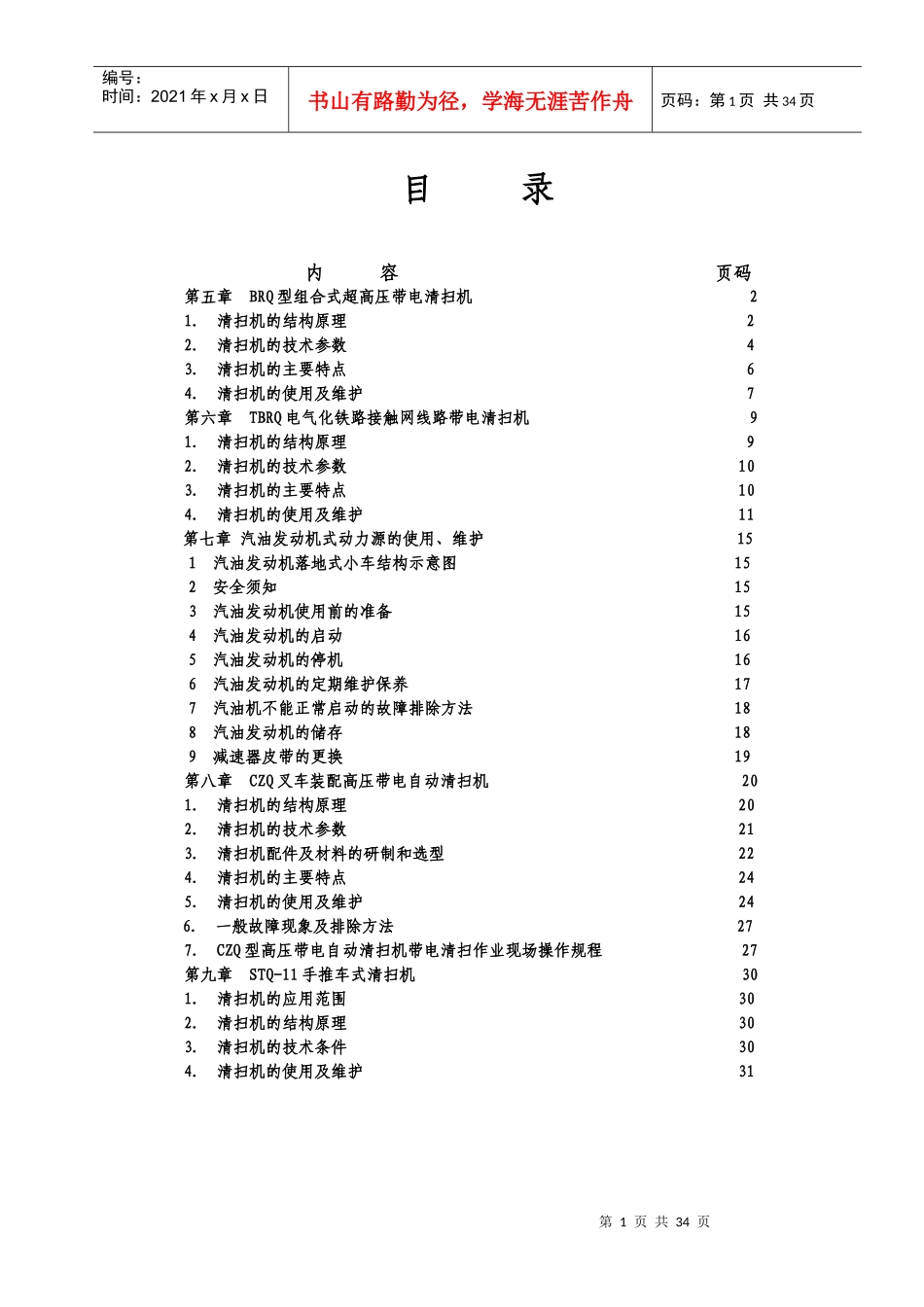

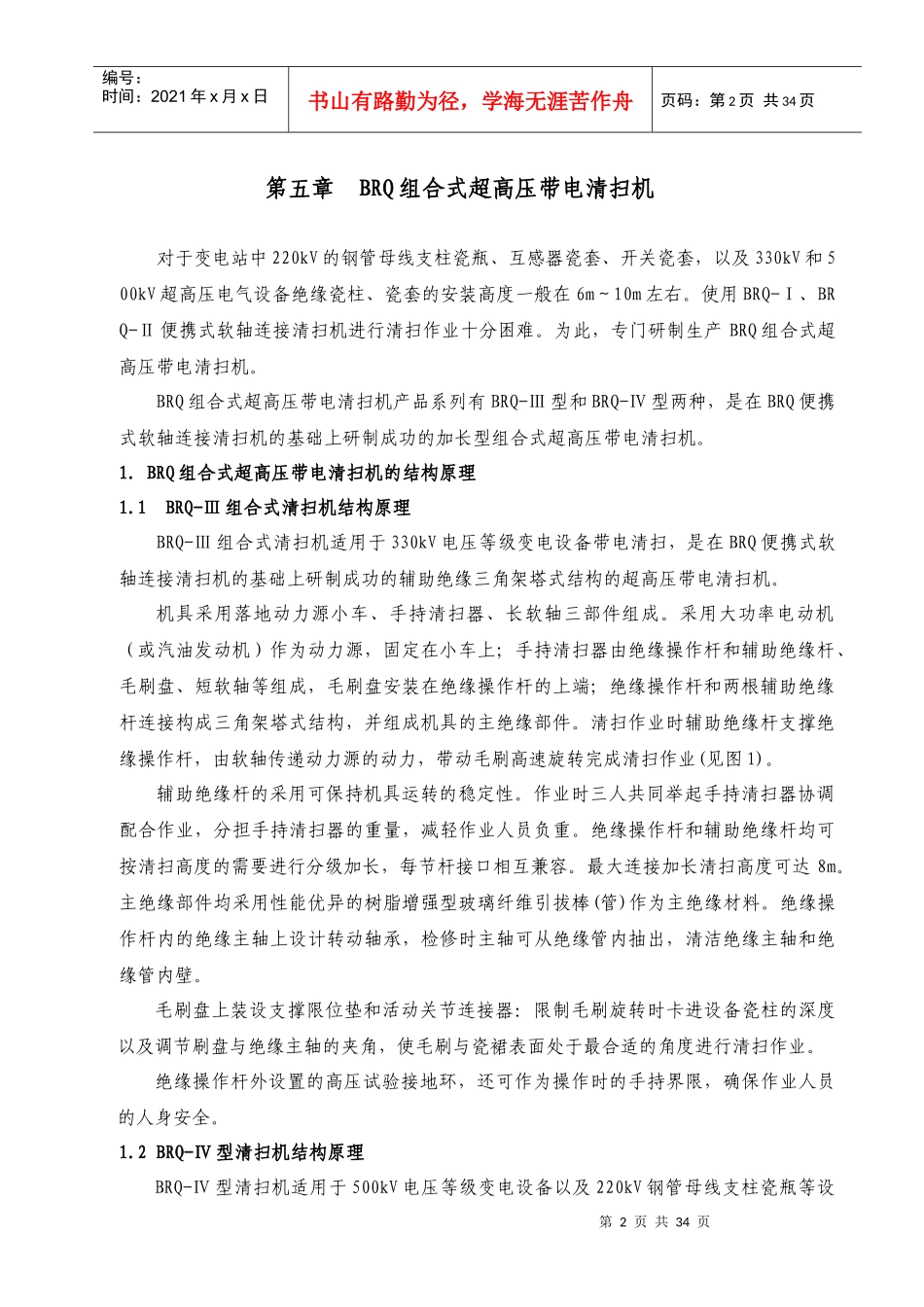

BRQ高压带电清扫机及高压带电作业技术（第二册）西北电力试验研究院陕西银河电气防污技术有限公司二零零五年一月第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页目录内容页码第五章BRQ型组合式超高压带电清扫机21.清扫机的结构原理22.清扫机的技术参数43.清扫机的主要特点64.清扫机的使用及维护7第六章TBRQ电气化铁路接触网线路带电清扫机91.清扫机的结构原理92.清扫机的技术参数103.清扫机的主要特点104.清扫机的使用及维护11第七章汽油发动机式动力源的使用、维护151汽油发动机落地式小车结构示意图152安全须知153汽油发动机使用前的准备154汽油发动机的启动165汽油发动机的停机166汽油发动机的定期维护保养177汽油机不能正常启动的故障排除方法188汽油发动机的储存189减速器皮带的更换19第八章CZQ叉车装配高压带电自动清扫机201.清扫机的结构原理202.清扫机的技术参数213.清扫机配件及材料的研制和选型224.清扫机的主要特点245.清扫机的使用及维护246.一般故障现象及排除方法277.CZQ型高压带电自动清扫机带电清扫作业现场操作规程27第九章STQ-11手推车式清扫机301.清扫机的应用范围302.清扫机的结构原理303.清扫机的技术条件304.清扫机的使用及维护31第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页第五章BRQ组合式超高压带电清扫机对于变电站中220kV的钢管母线支柱瓷瓶、互感器瓷套、开关瓷套，以及330kV和500kV超高压电气设备绝缘瓷柱、瓷套的安装高度一般在6m～10m左右。使用BRQ-Ⅰ、BRQ-Ⅱ便携式软轴连接清扫机进行清扫作业十分困难。为此，专门研制生产BRQ组合式超高压带电清扫机。BRQ组合式超高压带电清扫机产品系列有BRQ-Ⅲ型和BRQ-Ⅳ型两种，是在BRQ便携式软轴连接清扫机的基础上研制成功的加长型组合式超高压带电清扫机。1.BRQ组合式超高压带电清扫机的结构原理1.1BRQ-Ⅲ组合式清扫机结构原理BRQ-Ⅲ组合式清扫机适用于330kV电压等级变电设备带电清扫，是在BRQ便携式软轴连接清扫机的基础上研制成功的辅助绝缘三角架塔式结构的超高压带电清扫机。机具采用落地动力源小车、手持清扫器、长软轴三部件组成。采用大功率电动机（或汽油发动机）作为动力源，固定在小车上；手持清扫器由绝缘操作杆和辅助绝缘杆、毛刷盘、短软轴等组成，毛刷盘安装在绝缘操作杆的上端；绝缘操作杆和两根辅助绝缘杆连接构成三角架塔式结构，并组成机具的主绝缘部件。清扫作业时辅助绝缘杆支撑绝缘操作杆，由软轴传递动力源的动力，带动毛刷高速旋转完成清扫作业(见图1)。辅助绝缘杆的采用可保持机具运转的稳定性。作业时三人共同举起手持清扫器协调配合作业，分担手持清扫器的重量，减轻作业人员负重。绝缘操作杆和辅助绝缘杆均可按清扫高度的需要进行分级加长，每节杆接口相互兼容。最大连接加长清扫高度可达8m。主绝缘部件均采用性能优异的树脂增强型玻璃纤维引拔棒(管)作为主绝缘材料。绝缘操作杆内的绝缘主轴上设计转动轴承，检修时主轴可从绝缘管内抽出，清洁绝缘主轴和绝缘管内壁。毛刷盘上装设支撑限位垫和活动关节连接器：限制毛刷旋转时卡进设备瓷柱的深度以及调节刷盘与绝缘主轴的夹角，使毛刷与瓷裙表面处于最合适的角度进行清扫作业。绝缘操作杆外设置的高压试验接地环，还可作为操作时的手持界限，确保作业人员的人身安全。1.2BRQ-Ⅳ型清扫机结构原理BRQ-Ⅳ型清扫机适用于500kV电压等级变电设备以及220kV钢管母线支柱瓷瓶等设第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页备的带电清扫作业。该清扫机是在BRQ便携式软轴连接高压带电清扫机的基础上研制成功的绞轮升降绝缘三角架型超高压带电清扫机。清扫机由落地式动力源小车、绞轮升降绝缘三角架清扫器、软轴三个部件组成。采用第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页图1BRQ-Ⅲ组合式超高压带电清扫机结构示意图汽油发动机或大功率电动机作为动力源，固定在小车上；绞轮升降绝缘三角架式清扫器由绝缘操作杆、短软轴、绞轮升降...
