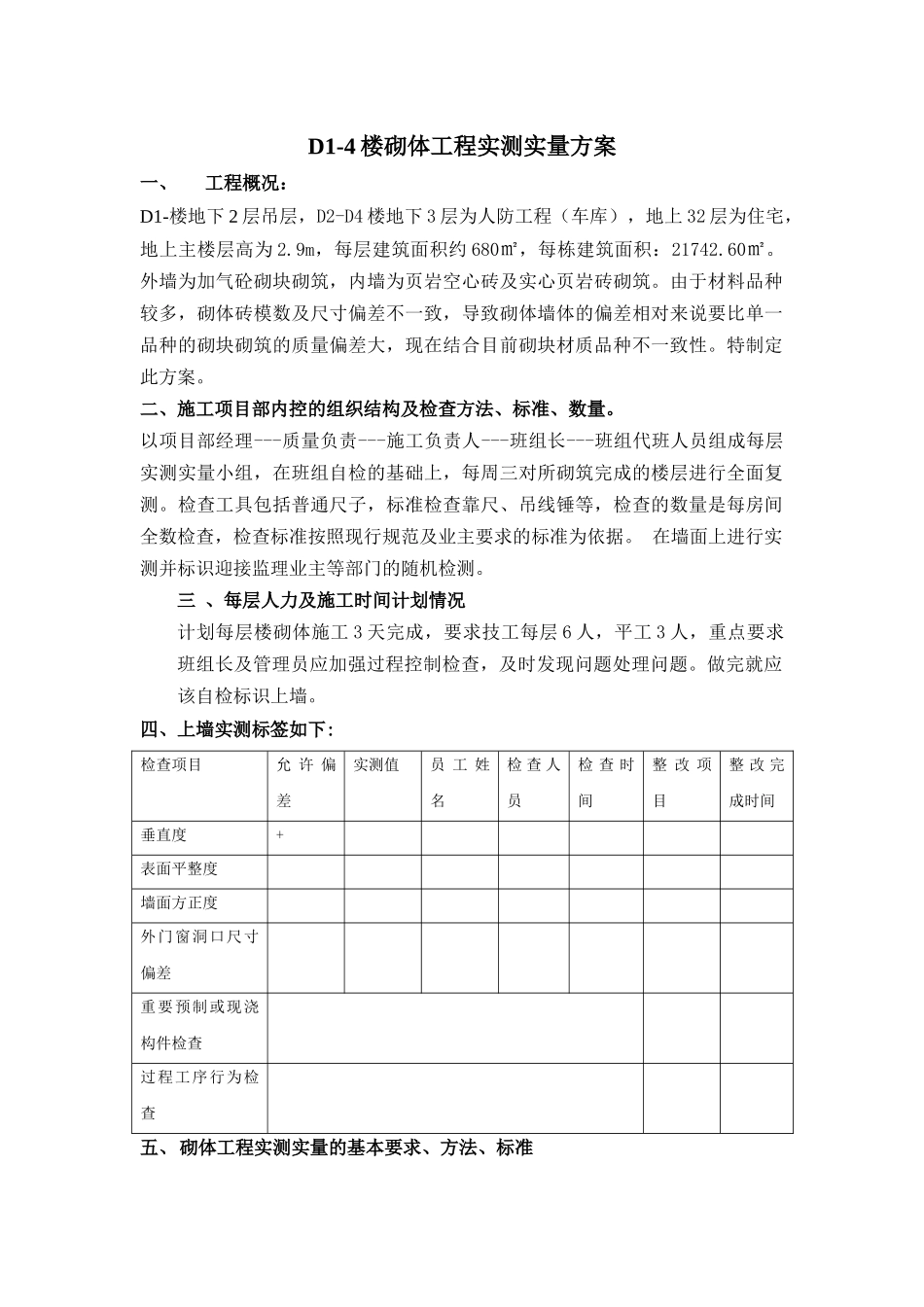

D1-4楼砌体工程实测实量方案一、工程概况：D1-楼地下2层吊层，D2-D4楼地下3层为人防工程（车库），地上32层为住宅，地上主楼层高为2.9m，每层建筑面积约680㎡，每栋建筑面积：21742.60㎡。外墙为加气砼砌块砌筑，内墙为页岩空心砖及实心页岩砖砌筑。由于材料品种较多，砌体砖模数及尺寸偏差不一致，导致砌体墙体的偏差相对来说要比单一品种的砌块砌筑的质量偏差大，现在结合目前砌块材质品种不一致性。特制定此方案。二、施工项目部内控的组织结构及检查方法、标准、数量。以项目部经理---质量负责---施工负责人---班组长---班组代班人员组成每层实测实量小组，在班组自检的基础上，每周三对所砌筑完成的楼层进行全面复测。检查工具包括普通尺子，标准检查靠尺、吊线锤等，检查的数量是每房间全数检查，检查标准按照现行规范及业主要求的标准为依据。在墙面上进行实测并标识迎接监理业主等部门的随机检测。三、每层人力及施工时间计划情况计划每层楼砌体施工3天完成，要求技工每层6人，平工3人，重点要求班组长及管理员应加强过程控制检查，及时发现问题处理问题。做完就应该自检标识上墙。四、上墙实测标签如下:检查项目允许偏差实测值员工姓名检查人员检查时间整改项目整改完成时间垂直度+表面平整度墙面方正度外门窗洞口尺寸偏差重要预制或现浇构件检查过程工序行为检查五、砌体工程实测实量的基本要求、方法、标准第一项：表面平整度（砌筑工程）1、指标说明：反映层高范围内砌体墙体表面平整程度。1.1合格标准：[0.8]mm1.2测量工具：2米靠尺、楔形塞尺1.3测量方法和数据记录：1)每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。2)当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。3)当墙面长度小于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。4)墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。5)所选2套房中墙面表面平整度的实测区不满足10个时，需增加实测套房数。示例第二项：垂直度（砌筑工程）1、指标说明：反映层高范围砌体墙体垂直的程度。1.1合格标准：[0.7]mm1.2测量工具：2米靠尺1.3测量方法和数据记录：1)每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。2)实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。3)当墙面长度小于3米时，同一面墙距两侧阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。4)当墙面长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。5)所选2套房中墙面垂直度的实测区不满足10个时，需增加实测套房数。示例：第三项：方正度（砌筑工程）1、指标说明：考虑实测的可操作性，选用同一房间内同一垂直面的砌体墙面与房间方正度控制线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。1.1合格标准：[0，10]mm1.2测量工具：5米钢卷尺、吊线或激光扫平议1.3测量方法和数据记录：1)砌筑前距墙体30－60cm范围内弹出方正度控制线，并做明显标识和保护。2)同一面墙作为1个实测区，累计实测实量10个实测区。3)在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置...
