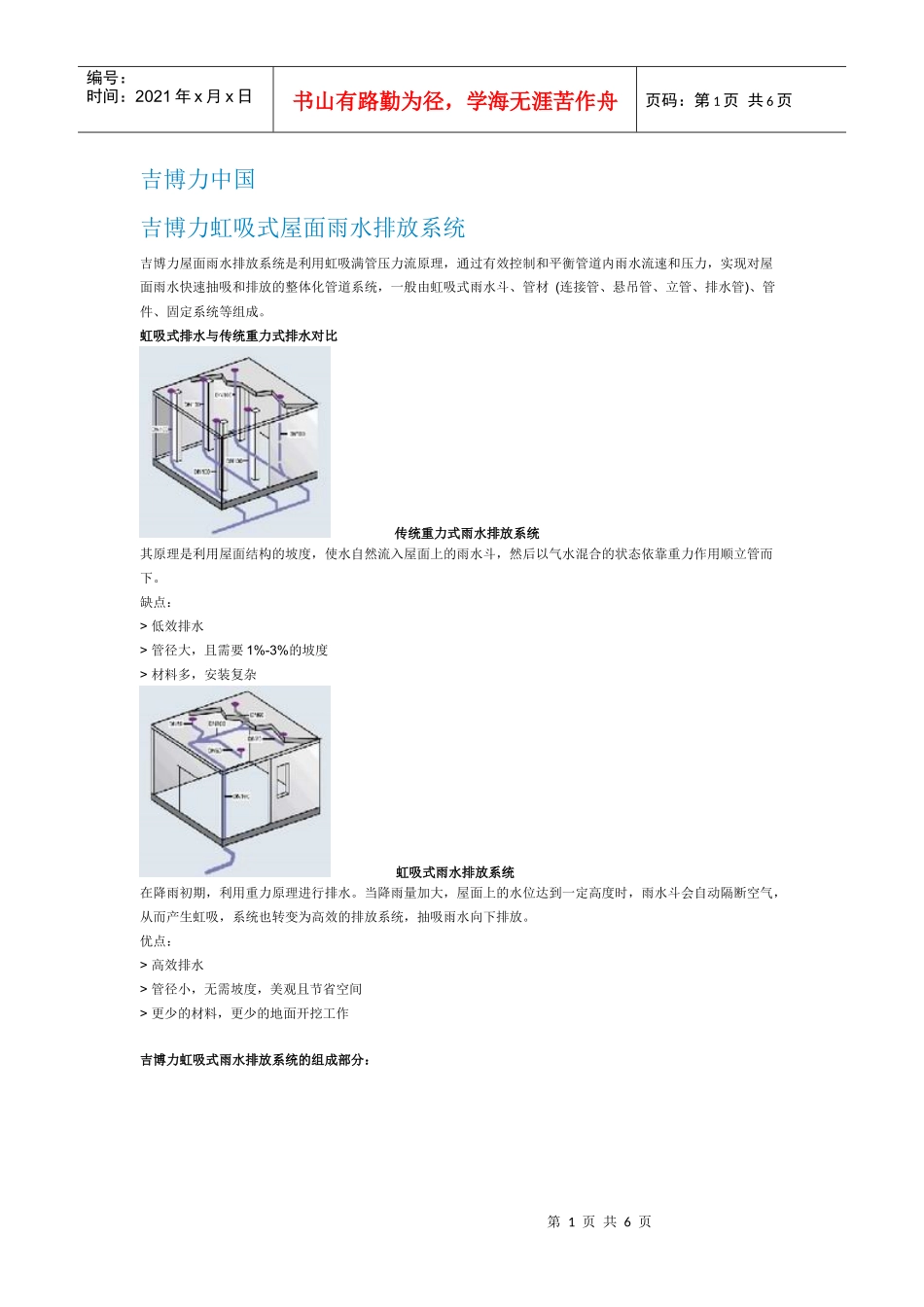

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页吉博力中国吉博力虹吸式屋面雨水排放系统吉博力屋面雨水排放系统是利用虹吸满管压力流原理，通过有效控制和平衡管道内雨水流速和压力，实现对屋面雨水快速抽吸和排放的整体化管道系统，一般由虹吸式雨水斗、管材(连接管、悬吊管、立管、排水管)、管件、固定系统等组成。虹吸式排水与传统重力式排水对比传统重力式雨水排放系统其原理是利用屋面结构的坡度，使水自然流入屋面上的雨水斗，然后以气水混合的状态依靠重力作用顺立管而下。缺点：>低效排水>管径大，且需要1%-3%的坡度>材料多，安装复杂虹吸式雨水排放系统在降雨初期，利用重力原理进行排水。当降雨量加大，屋面上的水位达到一定高度时，雨水斗会自动隔断空气，从而产生虹吸，系统也转变为高效的排放系统，抽吸雨水向下排放。优点：>高效排水>管径小，无需坡度，美观且节省空间>更少的材料，更少的地面开挖工作吉博力虹吸式雨水排放系统的组成部分：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页雨水斗虹吸式雨水斗是屋面雨水排水系统的始端，也是整个系统的核心之一，主要功能是汇集雨水并将雨水导入系统。吉博力雨水斗特点：>斗体采用进口304不锈钢，大大延长使用寿命>雨水斗尾管管径可调，从而满足不同排水量需求>进水部位设置独特的反气旋整流格栅，加强虹吸效果>防盗螺母体现细节考虑-避免雨水斗整流格栅被盗>超低的斗前水深确保建筑造价经济，使用安全HDPE管道系统HDPE（高密度聚乙烯）是一种性能卓越的环保型排水管材，在欧洲发达国家已成为屋面雨水排放管道及建筑内污废水排放管道材料的首选吉博力HDPE管道独有品质：>高标准原材料：采用巴斯夫和北欧化工混配料（黑料）为原料，具有卓越的抗紫外线、抗老化、抗冲击性能；且耐腐蚀性超强，抗酸雨性能绝佳；内壁光滑，其内壁粗糙度仅为：0.004-0.007mm。>管道规格齐全：管道管径从32mm到315mm不等，配件品种齐全。系统中所有的管道与管件全部由吉博力公司自行生产，确保完全兼容，从而保证了管道与管件之间连接的紧密性，同时系统的水力计算也更为精确。>工艺独特：经过独特的退火工艺处理，是目前最适合于虹吸式屋面雨水排放系统使用的管材。经退火处理，其纵向回缩率仅为1%，小于普通HDPE管材，因而使用寿命更长。>抗冲击、经久耐用：吉博力HDPE管道的密度达到955kg/m3，硬度及耐久性方面都高于同类产品。此外，溶流参数达到0.2-1.1g/10min（5kg，190℃），抗压性能极强。>适用温度范围广：管道可以在-40℃的室外低温情况下正常使用，不会发生任何损坏。当温度高达80℃且无机械外力的情况下，吉博力HDPE管仍能安全使用。即使温度波动达到100℃，管道依旧能保持短时间内的正常使用。>抗老化性能出色：由于使用黑料，吉博力HDPE管道能有效抵抗由太阳紫外线引起的管材老化及脆化现象，吉博力保证其管道产品50年的使用寿命。>抗化学性能：由于材料的链烷结构，吉博力HDPE管道具有很高的抗化学性。在常温条件下，吉博力HDPE管材不溶于大部分的有机物和无机物。紧固系统通过安装紧固系统，虹吸管道无需直接与屋面相连，大大减少了屋面或楼层接触点的数量。系统组成：>方钢及C型钢：吉博力紧固系统采用优质钢材，内外双层热镀锌，达到国家十级抗腐蚀要求（72小时烟盐雾测试）。>导向管卡：吉博力独有设计，达到国家十级抗腐蚀要求（72小时烟盐雾测试），导向管卡完全可以承受管道第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页在满水时的重量。>锚固管卡：吉博力独有设计，达到国家十级抗腐蚀要求（72小时烟盐雾测试），有效抵消管道由于温度变化产生的内应力。导向管卡和吉博力专有生产的点焊圈或双法兰衬管的结合使用，能够有效地克服管道由于环境温度变化而产生的膨胀和收缩，从而使得系统更有效和稳定地工作。水力计算对于虹吸式屋面雨水排放系统而言，系统的设计是重中之重。精确的水力计算是雨水排放系统获得虹吸作用的要素。更接近实际工况：目前仅有吉博力没有完全采用理论的...
