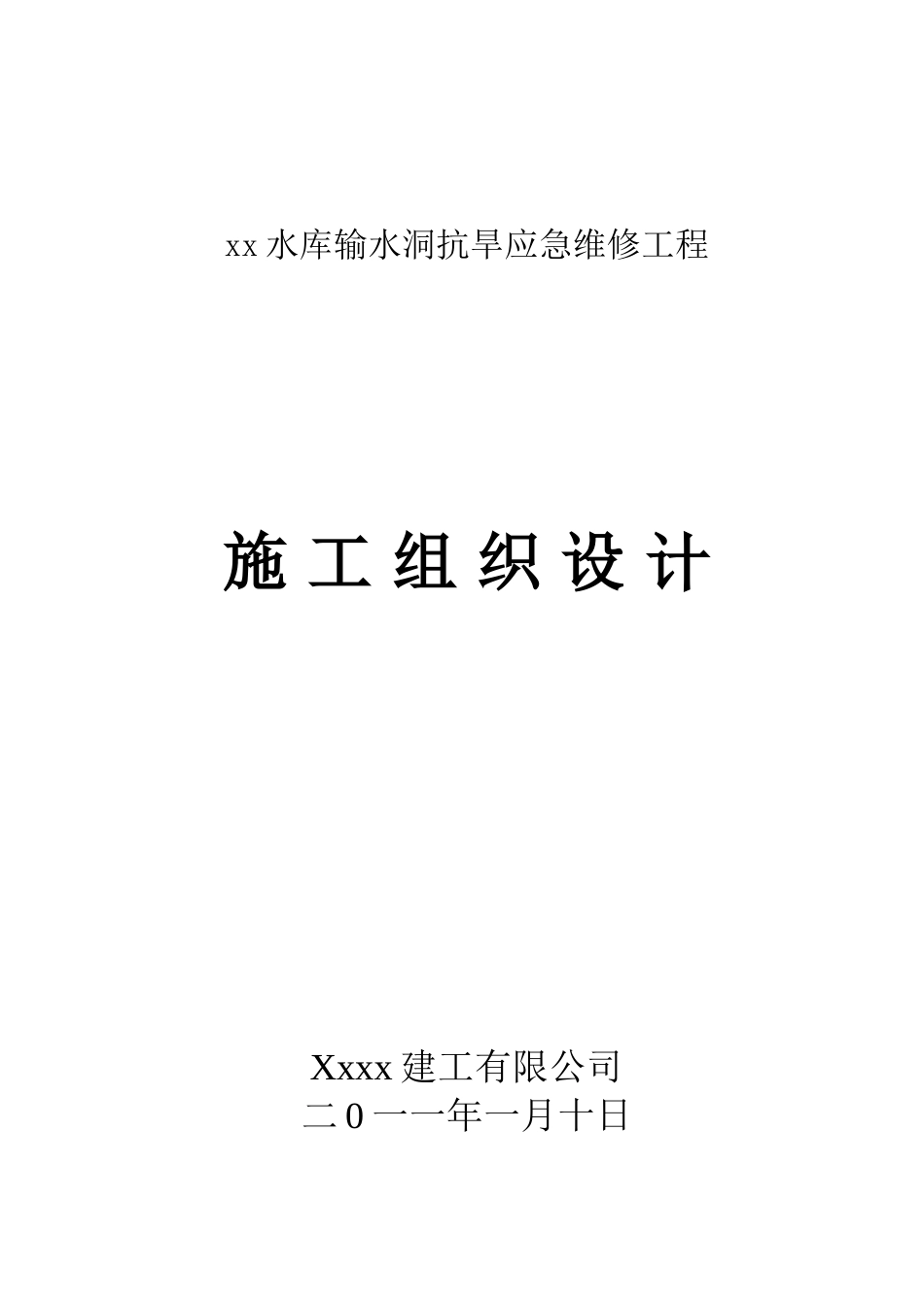

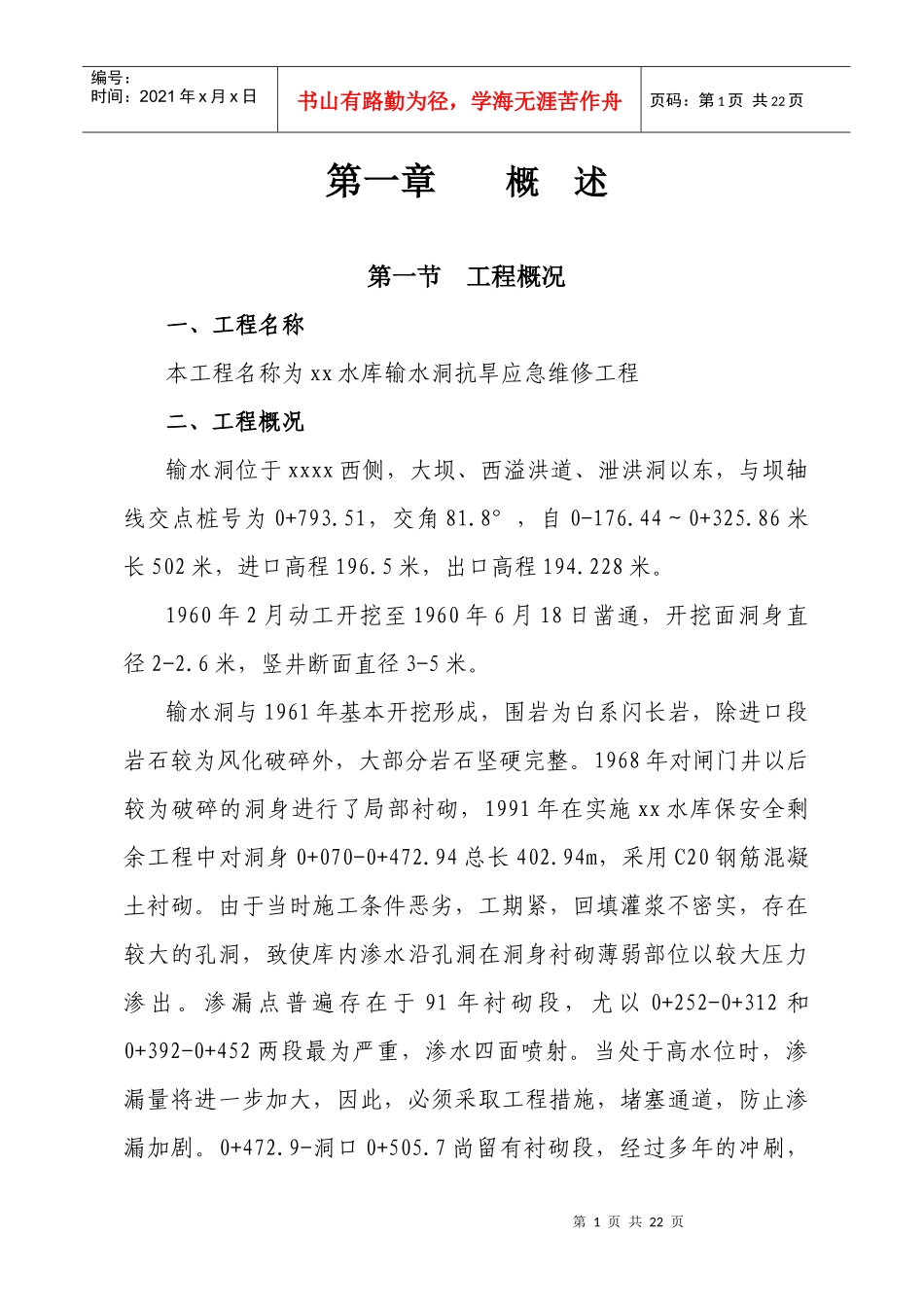

xx水库输水洞抗旱应急维修工程施工组织设计Xxxx建工有限公司二0一一年一月十日第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第一章概述第一节工程概况一、工程名称本工程名称为xx水库输水洞抗旱应急维修工程二、工程概况输水洞位于xxxx西侧，大坝、西溢洪道、泄洪洞以东，与坝轴线交点桩号为0+793.51，交角81.8°，自0-176.44～0+325.86米长502米，进口高程196.5米，出口高程194.228米。1960年2月动工开挖至1960年6月18日凿通，开挖面洞身直径2-2.6米，竖井断面直径3-5米。输水洞与1961年基本开挖形成，围岩为白系闪长岩，除进口段岩石较为风化破碎外，大部分岩石坚硬完整。1968年对闸门井以后较为破碎的洞身进行了局部衬砌，1991年在实施xx水库保安全剩余工程中对洞身0+070-0+472.94总长402.94m，采用C20钢筋混凝土衬砌。由于当时施工条件恶劣，工期紧，回填灌浆不密实，存在较大的孔洞，致使库内渗水沿孔洞在洞身衬砌薄弱部位以较大压力渗出。渗漏点普遍存在于91年衬砌段，尤以0+252-0+312和0+392-0+452两段最为严重，渗水四面喷射。当处于高水位时，渗漏量将进一步加大，因此，必须采取工程措施，堵塞通道，防止渗漏加剧。0+472.9-洞口0+505.7尚留有衬砌段，经过多年的冲刷，第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页岩基风化严重，必须进行衬砌，对洞身松动的岩石清理后用C30钢筋砼浇筑。三、主要工作内容及工程量1.主要工作内容本工程主要工作内容为：回填灌浆、钢筋砼衬砌加固、石渣清理外运。2.主要工程量回填灌浆4192m2，钢筋砼衬砌加固85m3钢筋制安6.51t石渣清理外运15m3第二节施工条件分析一、水文气象xx水库地处温湿带季风气候区。冬季寒冷少雨，夏季炎热多雨多年平均气温12.9℃，七月份气温最高，月均气温27.0℃，极端最高气温40.5℃，一月气温最低，月均气温-3.1℃，极端最低气温-20.2℃，日均气温超过0℃的时间始于3月1日，终于12月5日。该区多年平均降雨量720毫米，其中6-8月汛期三个月降雨量为全年降雨量的62%。年降水天数67.1天。最大冻土厚度40厘米。二、地形地貌与工程地质xx水库位于xx河中游，地貌属构造剥蚀低山地形，以剥蚀为主第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页两岸为相对高差200-300米低山，本工程为xx水库xxxx西侧的输水洞抗旱应急维修工程。第二章施工组织机构、施工总平面布置第一节施工组织机构我公司是国家建设部核批的一级施工企业，为响应国家和地方政府号召，针对目前的抗旱形式，任务一下达我们就紧急成立了由公司副经理xxx任项目经理的xx水库输水洞工程项目领导小组，抽调我公司精干技术力量和精良的施工机械设备投入本工程的施工。项目经理部下设工程科、质检科等职能科室，以加强工地的质量、财务、设备和材料管理，同时设立回填灌浆作业队、钢筋砼衬砌加固作业队、石渣清理外运作业队，具体安排如下：（详见施工组织机构框图）项目经理：xxx总工：xxx安全科长：xxx质检科长：xxxx第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页xx水库输水洞抗旱维修工程项目经理部组织机构框图项目经理质检科安全科钢筋砼浇筑作业队回填灌浆作业队石渣清理外运作业队第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页第二节施工总平面布置本工程施工平面布置的内容布置的内容包括：施工用水、施工用电、砂石堆料厂、砂浆拌合系统、施工仓库等。根据本工程特点施工总平面布置应充分考虑地形、交通条件、遵循互不干扰、便于施工易于管理、安全可靠合经济合理的原则。施工总平面布置如下：一、施工供电本工程靠近水电站，主要电力与水电站协商解决。其他方面用电自备柴油发电机。二、施工通讯主要靠手机和对讲机解决。三、通风在洞外安设一台轴流式通风机，安装风袋将新鲜空气送到工作面。四、排水施工过程中，洞内上游渗水不断，在输水洞内搭设土袋围水堰，采用开挖集水坑，纵横向排水沟，埋设...
