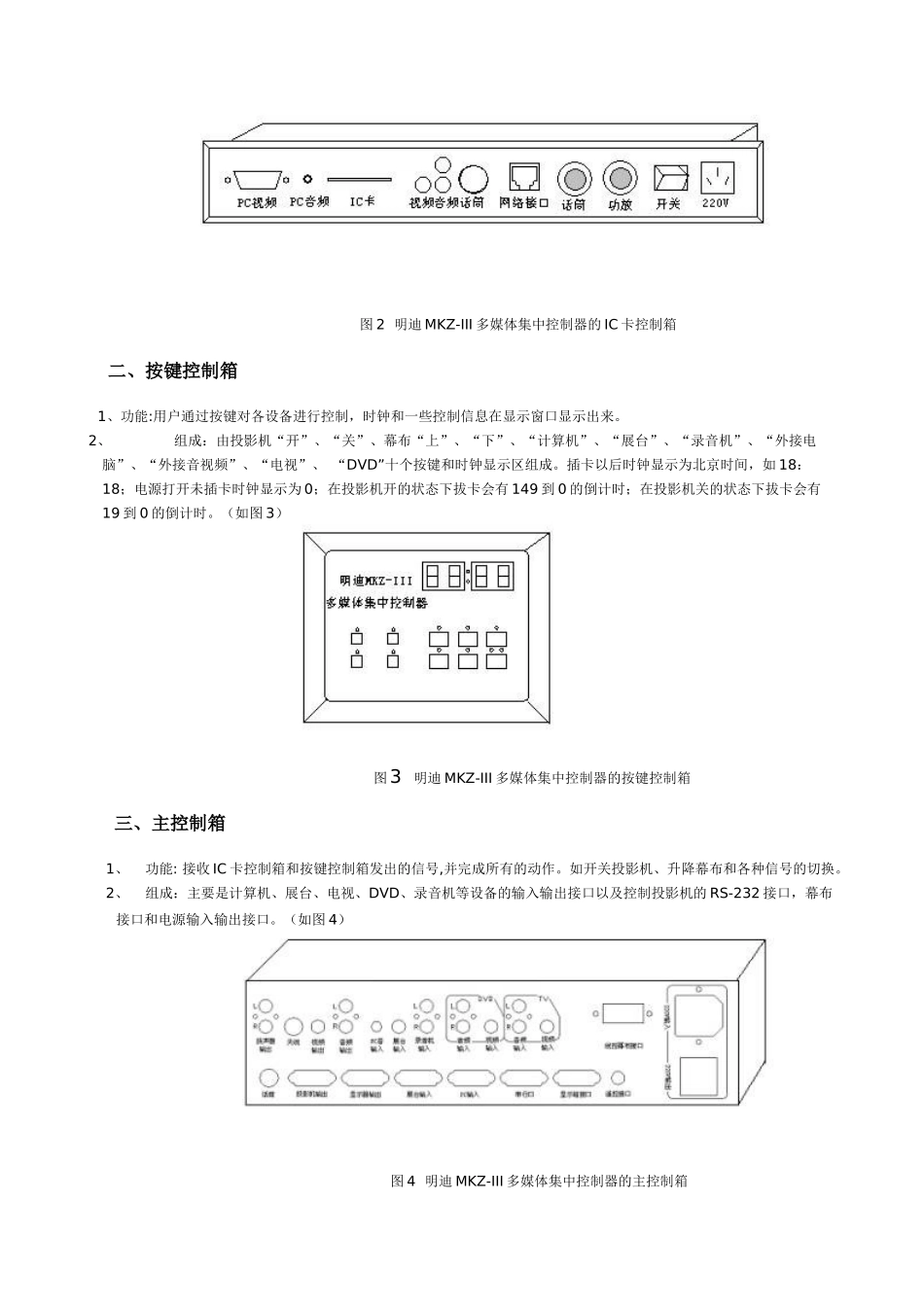

明迪MKZ-III多媒体集中控制器使用说明书多媒体教室一般含有投影机、电脑、视频展台、复读机、CATV选台器、DVD、笔记本电脑、幕布等电子设备，还有对这些设备进行控制的多媒体集中控制器。明迪MKZ-III多媒体集中控制器含有IC卡管理、RS232控制、音视频切换电路、VGA分配、话筒、功放、扬声器以及时钟等功能。第一部分结构部件与功用明迪MKZ-III多媒体集中控制器有三个部分组成:IC卡控制箱、按键控制箱和主控制箱。（如图1）图1一套完整的明迪MKZ-III多媒体集中控制器一、IC卡控制箱1、功能：主要起识别并读取IC卡的作用，正确识别IC卡后，集中控制器方可被使用，其他设备方可通电。2、组成：由笔记本PC音视频接口、IC卡口、外接音视频接口、网络接口、话筒及功放旋钮和电源开关组成。（如图2）图2明迪MKZ-III多媒体集中控制器的IC卡控制箱二、按键控制箱1、功能:用户通过按键对各设备进行控制，时钟和一些控制信息在显示窗口显示出来。2、组成：由投影机“开”、“关”、幕布“上”、“下”、“计算机”、“展台”、“录音机”、“外接电脑”、“外接音视频”、“电视”、“DVD”十个按键和时钟显示区组成。插卡以后时钟显示为北京时间，如18：18；电源打开未插卡时钟显示为0；在投影机开的状态下拔卡会有149到0的倒计时；在投影机关的状态下拔卡会有19到0的倒计时。（如图3）图3明迪MKZ-III多媒体集中控制器的按键控制箱三、主控制箱1、功能:接收IC卡控制箱和按键控制箱发出的信号,并完成所有的动作。如开关投影机、升降幕布和各种信号的切换。2、组成：主要是计算机、展台、电视、DVD、录音机等设备的输入输出接口以及控制投影机的RS-232接口，幕布接口和电源输入输出接口。（如图4）图4明迪MKZ-III多媒体集中控制器的主控制箱第二部分使用过程说明一、使用过程打开总电源，正确插入IC卡，上电Æ按投影幕的“下”键放下幕布Æ按投影机的“开”键打开投影机。Æ按“计算机”键，则在投影机上可显示计算机的信息，音频从扬声器输出。（计算机电源要先开）。Æ按“外接电脑”键，则在投影机上可显示外接手提电脑的信息，音频从扬声器输出。（外接手提电脑的显示器输出在正确状态下：Fn+功能键）。Æ按“展台”键，则在投影机上可显示展台的信息（展台电源要先开）。Æ按“外接音视频”键，则在投影机上可显示外接视频的信息；音频从扬声器输出。Æ按“录音机”键，则有录音机的声音从扬声器输出（录音机电源要先开）。Æ按“DVD”键，则在投影机上可显示DVD的画面，音频从扬声器输出。Æ按“电视”键，则在投影机上可显示电视的画面，音频从扬声器输出。使用完成后，先关闭电脑和其它设备，Æ按投影幕的“上”键使幕布收回，Æ按投影机的“关”键关闭投影机。时钟显示区上有倒计时显示150秒（149秒到0秒），倒计时完成后拔卡关闭电源，即可离开。使用者也可在关闭电脑和其它设备后直接拔卡离开，幕布自动收上，投影机自动关闭，时钟显示区上有倒计时显示150秒（149秒到0秒）。倒计时完成后集中控制器会自动切断所有多媒体设备电源。二、细节说明1、在RS232的控制状态下，为无选择的一键切换；在红外的控制状态下，有些投影机，会出现循环切换现象。2、拔卡之前，如投影机为开，则倒计时为150秒；拔卡之前，如投影机为关，则倒计时为20秒。3、按“展台”键后，数字展台的信号显示于投影机，同时显示于PC的显示屏上。教师不必扭头就可控制投视效果。4、音频的音量大小，由外设的功放旋钮控制。5、IC卡控制箱上的“220V”电源输出不受IC卡的控制。三、外接可移动设备可以连接笔记本电脑、录像机或摄相机（AV）、复读机等可移动音视频设备。（如图5）图5IC卡控制箱外设连接示意图第三部分技术参数及规格技术参数电源：交流210-230V，50Hz承载功率：所有设备之和不超过2000W负载电流：所有设备之和不超过10A内置功放功率：10W控制方式：RS-232或红外RGB信号：3路输入2输出音频信号：6路输入1输出视频信号：4路输入1输出时钟的保时时间：10年断电延时保护投影机时间：150秒或根据各种类型投影机设定规格主机箱尺寸：330mm×134mm×84mm重量：6Kg第四部分安装设置说明一、安装须知1、在多媒...
