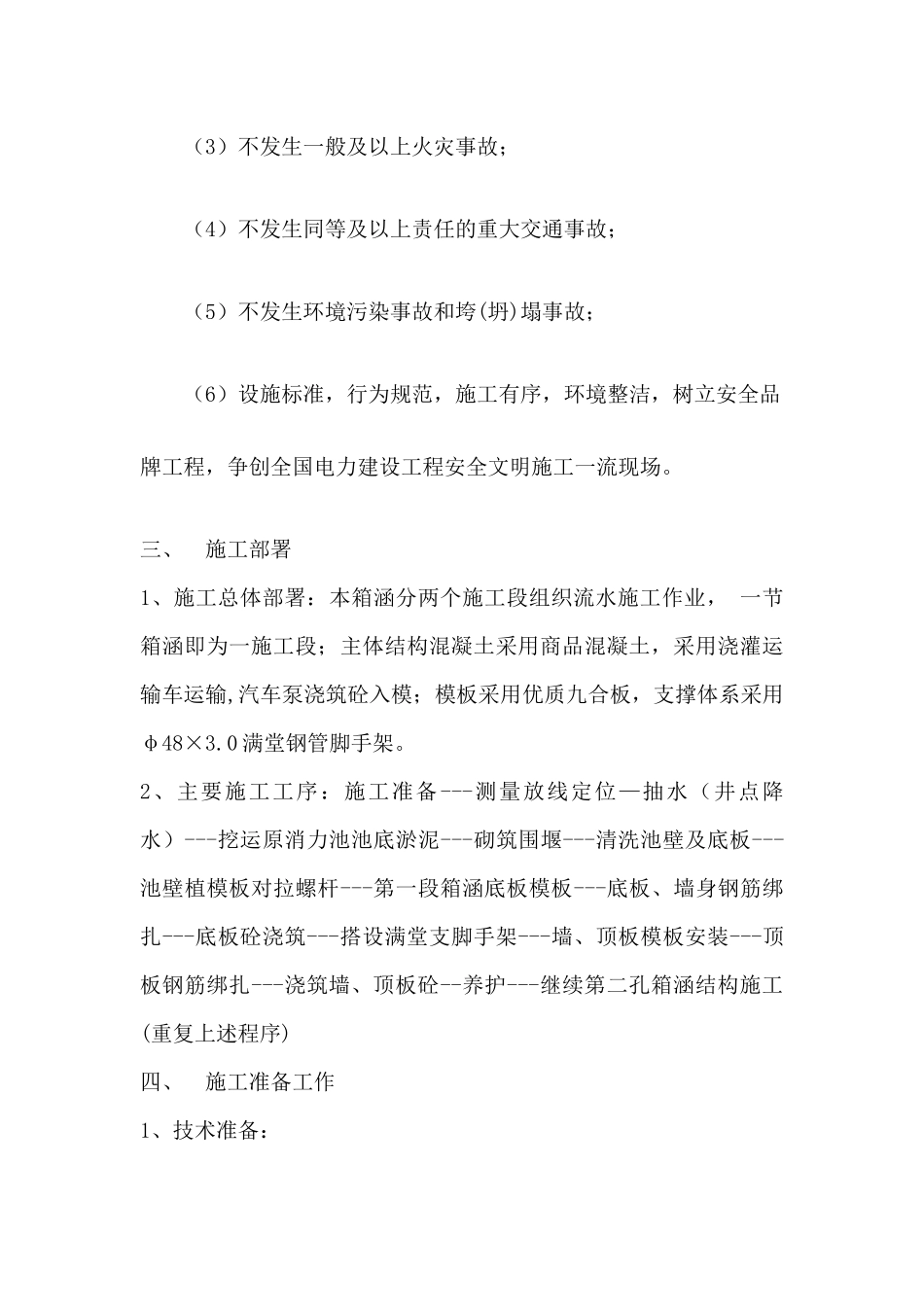

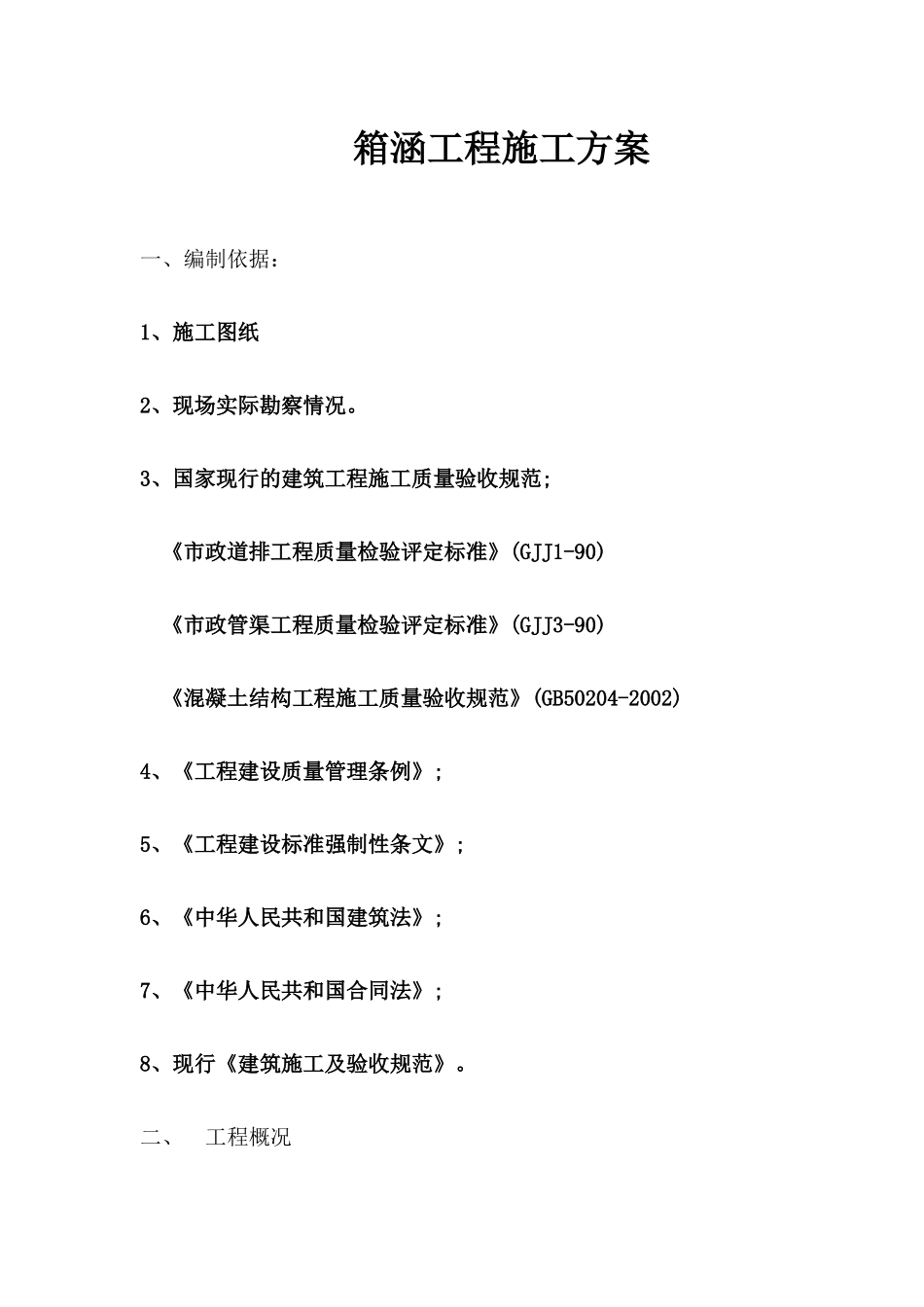

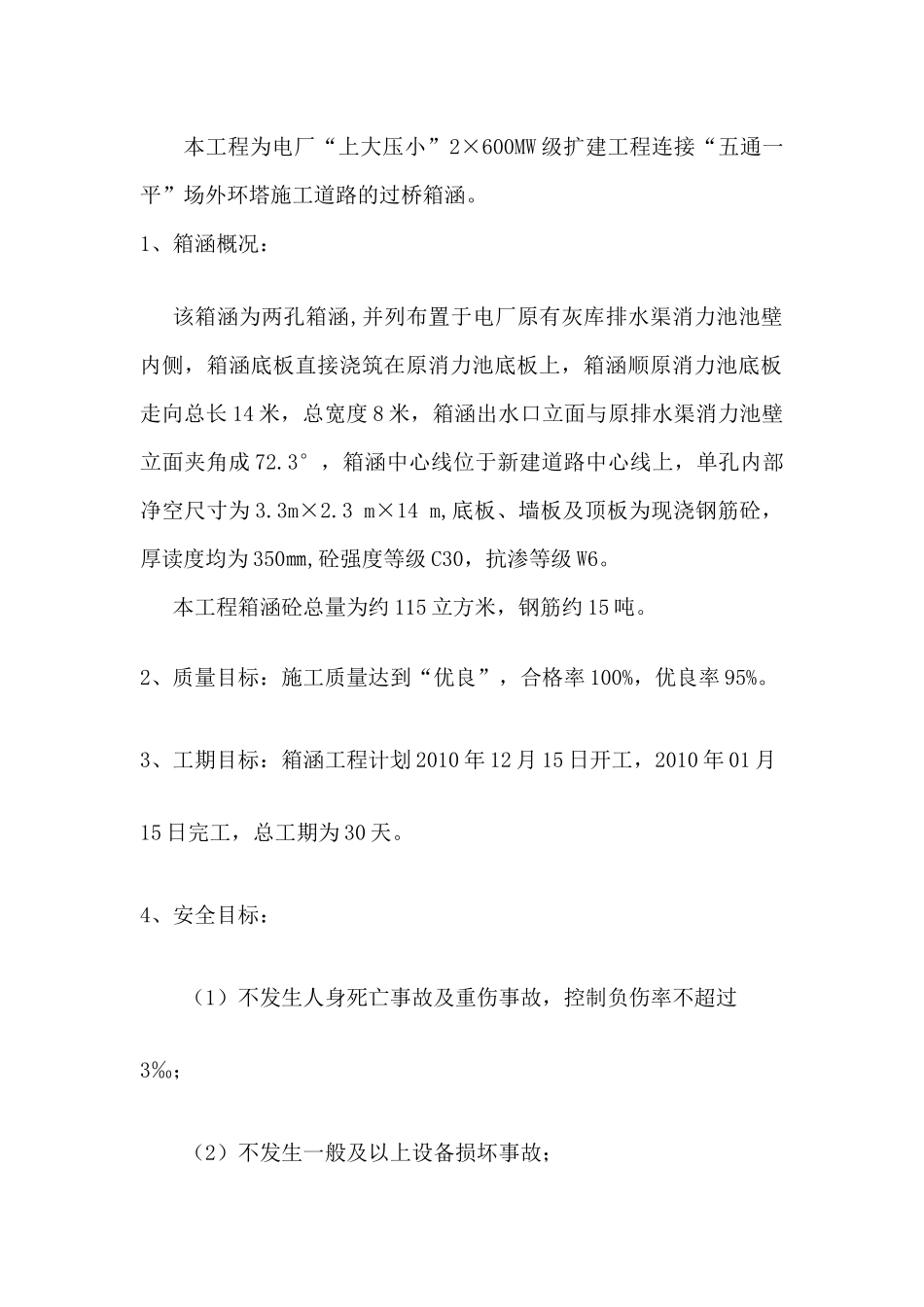

箱涵工程施工方案一、编制依据：1、施工图纸2、现场实际勘察情况。3、国家现行的建筑工程施工质量验收规范;《市政道排工程质量检验评定标准》(GJJ1-90)《市政管渠工程质量检验评定标准》(GJJ3-90)《混凝土结构工程施工质量验收规范》(GB50204-2002)4、《工程建设质量管理条例》;5、《工程建设标准强制性条文》;6、《中华人民共和国建筑法》;7、《中华人民共和国合同法》;8、现行《建筑施工及验收规范》。二、工程概况本工程为电厂“上大压小”2×600MW级扩建工程连接“五通一平”场外环塔施工道路的过桥箱涵。1、箱涵概况：该箱涵为两孔箱涵,并列布置于电厂原有灰库排水渠消力池池壁内侧，箱涵底板直接浇筑在原消力池底板上，箱涵顺原消力池底板走向总长14米，总宽度8米，箱涵出水口立面与原排水渠消力池壁立面夹角成72.3°，箱涵中心线位于新建道路中心线上，单孔内部净空尺寸为3.3m×2.3m×14m,底板、墙板及顶板为现浇钢筋砼，厚读度均为350㎜,砼强度等级C30，抗渗等级W6。本工程箱涵砼总量为约115立方米，钢筋约15吨。2、质量目标：施工质量达到“优良”，合格率100%，优良率95%。3、工期目标：箱涵工程计划2010年12月15日开工，2010年01月15日完工，总工期为30天。4、安全目标：（1）不发生人身死亡事故及重伤事故，控制负伤率不超过3‰；（2）不发生一般及以上设备损坏事故；（3）不发生一般及以上火灾事故；（4）不发生同等及以上责任的重大交通事故；（5）不发生环境污染事故和垮(坍)塌事故；（6）设施标准，行为规范，施工有序，环境整洁，树立安全品牌工程，争创全国电力建设工程安全文明施工一流现场。三、施工部署1、施工总体部署：本箱涵分两个施工段组织流水施工作业，一节箱涵即为一施工段；主体结构混凝土采用商品混凝土，采用浇灌运输车运输,汽车泵浇筑砼入模；模板采用优质九合板，支撑体系采用φ48×3.0满堂钢管脚手架。2、主要施工工序：施工准备---测量放线定位—抽水（井点降水）---挖运原消力池池底淤泥---砌筑围堰---清洗池壁及底板---池壁植模板对拉螺杆---第一段箱涵底板模板---底板、墙身钢筋绑扎---底板砼浇筑---搭设满堂支脚手架---墙、顶板模板安装---顶板钢筋绑扎---浇筑墙、顶板砼--养护---继续第二孔箱涵结构施工(重复上述程序)四、施工准备工作1、技术准备：1)组织有关人员熟悉图纸,明确各项设计要求,进一步掌握设计和施工要求。2)针对本工程特点进行质量控制，制定特殊工序、关键工序、重点工序质量控制措施。3)编制施工预算，提出主要材料用量计划，劳动力计划并落实进场。4)落实交底制度,做好质量、技术和安全的交底,按管理系统逐级进行交底。2、现场水、电准备：1)施工用水：施工用水从原养鸡场区域引入，采用DN25MM的镀锌钢管接至施工区域。2)施工用电：施工用电从原养鸡场变压器引接临时配电箱至养鸡场护坡底，在配电箱下设置移动电闸箱，供电系统采用三相五线制，做到一机、一闸、一漏，确保安全用电。五、主要施工方法1、围堰填筑：围堰工程的主要作用是截流、挡水，为箱涵工程创造施工条件。严防涌水，避免堰堤坍塌是围堰成败的关键，为此，特作如下要求：1）为保证围堰的质量和稳定性、更加有效地抵抗水的压力，堰堤应筑成向迎水面拱的弧形，立面应砌成斜面，防止坍塌。2）围堰工程用装满粘土的编织袋筑总长25米、宽1.2米、高2米，在堰体迎水面满铺一层防水布,并铺往消力池底板一侧不少于0.5米，在迎水面防水布外侧覆盖一层编制袋装土填筑，以利阻水、减少渗水、漏水。围堰填筑可从两边向中间进行。3）堰堤的截面应筑成梯形断面，围堰做法见附图。4）围堰完成后，应立即将堰内水排干和清除河底的淤泥。5）施工第二孔箱涵,去除围堰重新堆筑围堰,使施工段处于无水环境，6）第二孔箱涵围堰堆筑工程量和上游填筑围堰工程量，按实际发生工程量签证。2、井点降水、排水本工程由于现有排水消力池底板原设计有多排泄水孔，现场可见底板有大量地下水涌出，无法封堵，如不能排干水，就没法保证正常施工，更不可能保证施工质量。现采用井点降水方案处理。1）在消力池墙板外侧，离墙板1—3米位置（见示意图），采用人工开挖降水井，按井径1.2米，深...
