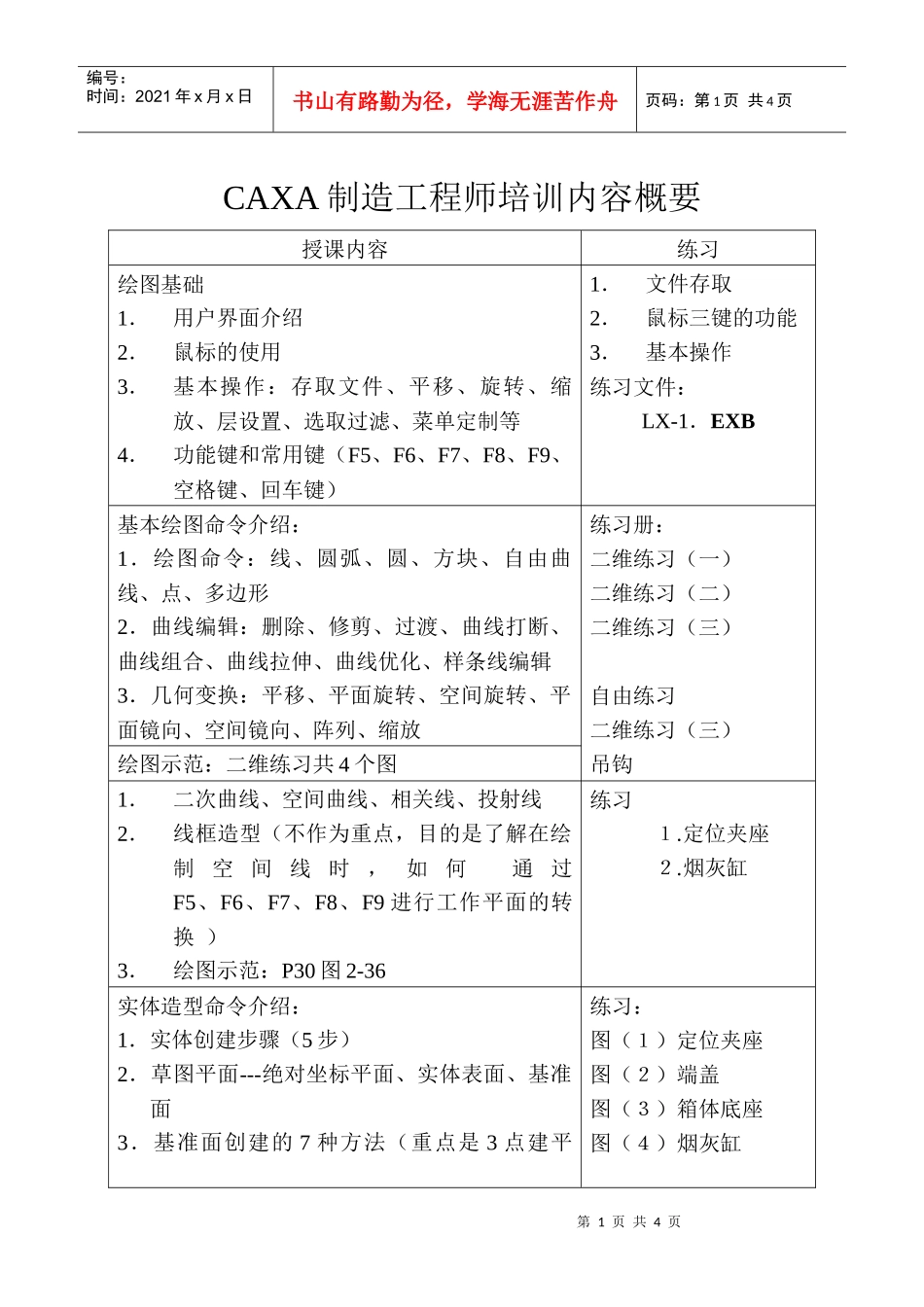

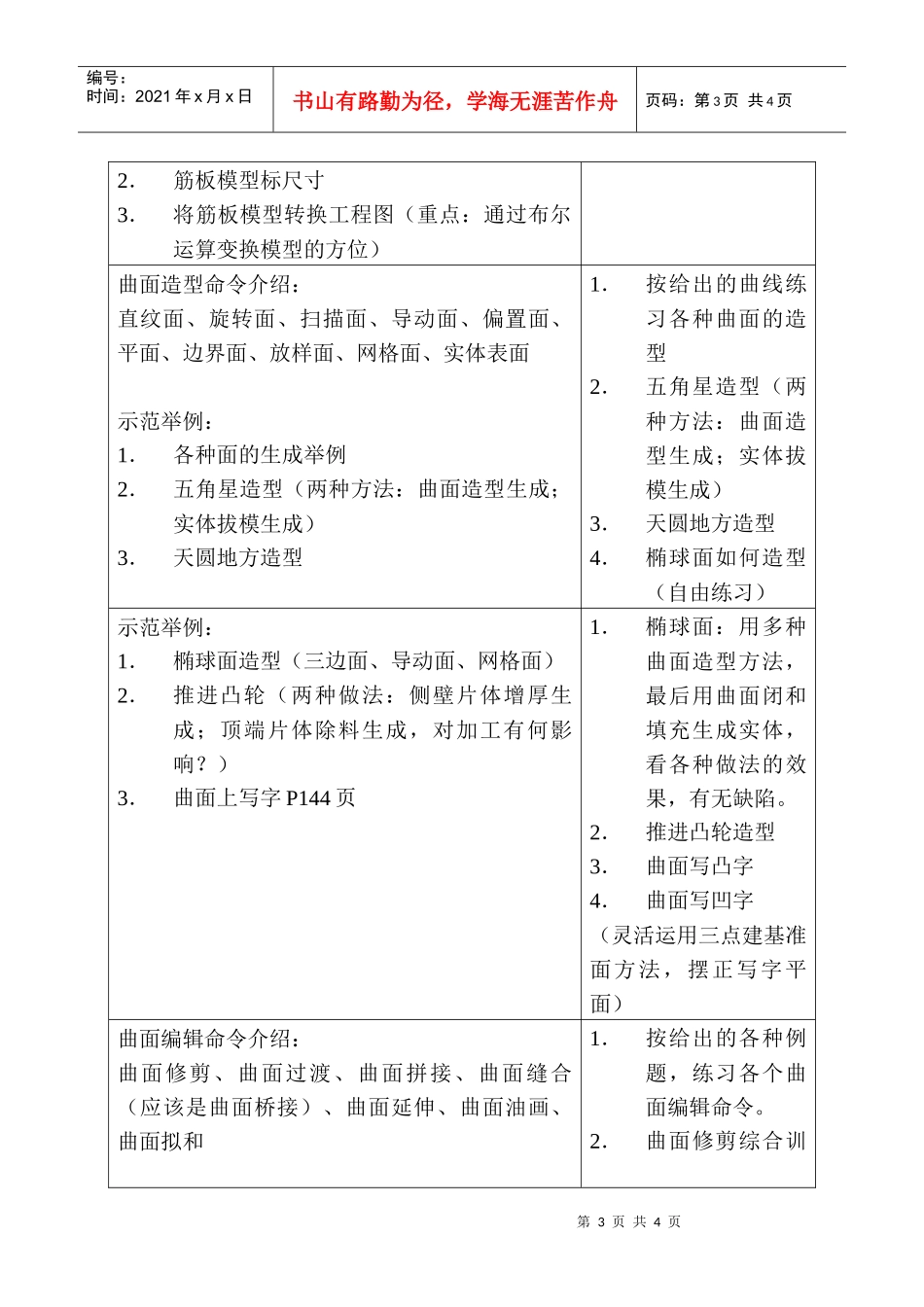

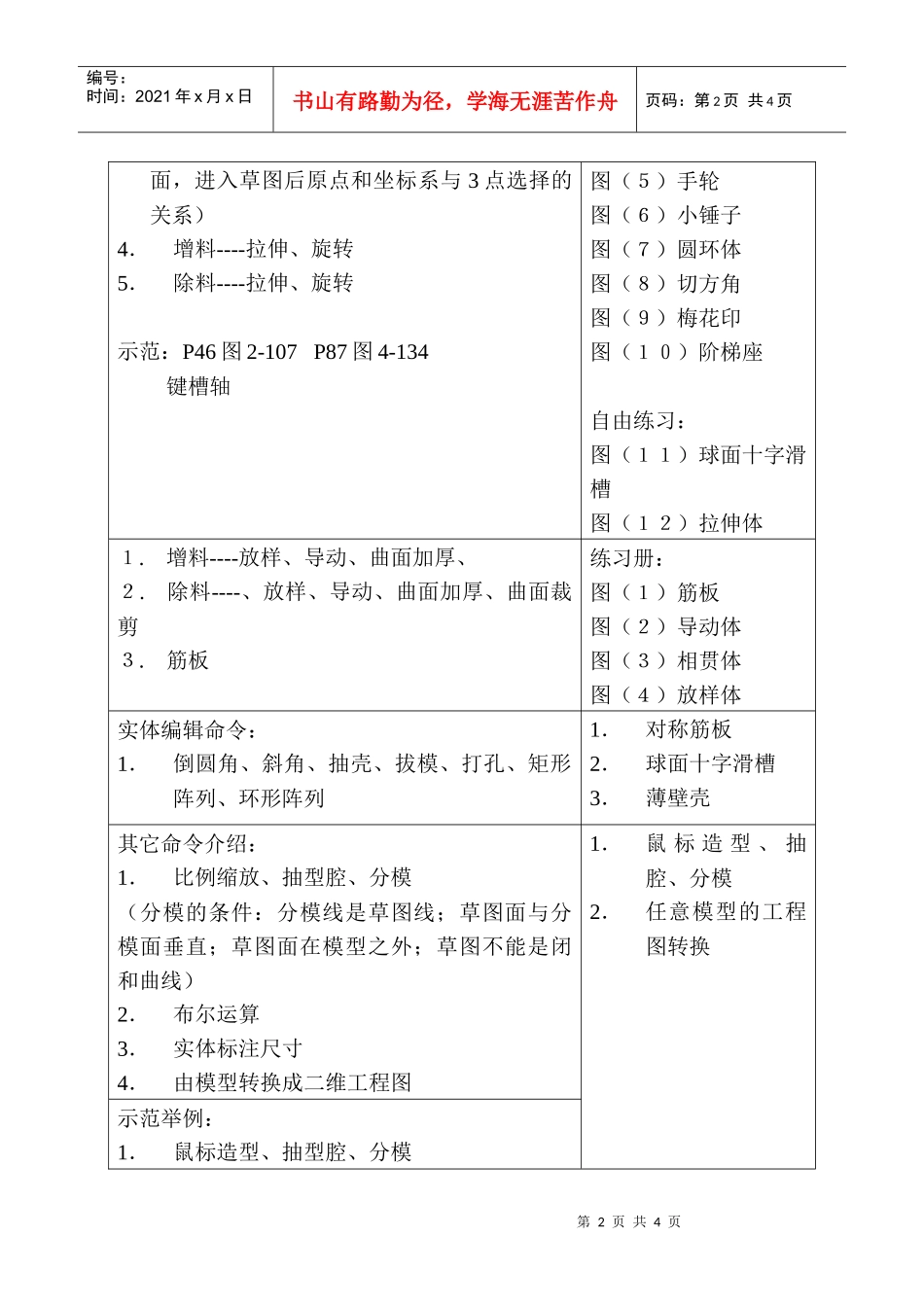

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页CAXA制造工程师培训内容概要授课内容练习绘图基础1．用户界面介绍2．鼠标的使用3．基本操作：存取文件、平移、旋转、缩放、层设置、选取过滤、菜单定制等4．功能键和常用键（F5、F6、F7、F8、F9、空格键、回车键）1．文件存取2．鼠标三键的功能3．基本操作练习文件：LX-1．EXB基本绘图命令介绍：1．绘图命令：线、圆弧、圆、方块、自由曲线、点、多边形2．曲线编辑：删除、修剪、过渡、曲线打断、曲线组合、曲线拉伸、曲线优化、样条线编辑3．几何变换：平移、平面旋转、空间旋转、平面镜向、空间镜向、阵列、缩放练习册：二维练习（一）二维练习（二）二维练习（三）自由练习二维练习（三）吊钩绘图示范：二维练习共4个图1．二次曲线、空间曲线、相关线、投射线2．线框造型（不作为重点，目的是了解在绘制空间线时，如何通过F5、F6、F7、F8、F9进行工作平面的转换）3．绘图示范：P30图2-36练习１.定位夹座２.烟灰缸实体造型命令介绍：1．实体创建步骤（5步）2．草图平面---绝对坐标平面、实体表面、基准面3．基准面创建的7种方法（重点是3点建平练习：图（１）定位夹座图（２）端盖图（３）箱体底座图（４）烟灰缸第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页面，进入草图后原点和坐标系与3点选择的关系）4．增料----拉伸、旋转5．除料----拉伸、旋转示范：P46图2-107P87图4-134键槽轴图（５）手轮图（６）小锤子图（７）圆环体图（８）切方角图（９）梅花印图（１０）阶梯座自由练习：图（１１）球面十字滑槽图（１２）拉伸体１.增料----放样、导动、曲面加厚、２.除料----、放样、导动、曲面加厚、曲面裁剪３.筋板练习册：图（１）筋板图（２）导动体图（３）相贯体图（４）放样体实体编辑命令：1．倒圆角、斜角、抽壳、拔模、打孔、矩形阵列、环形阵列1．对称筋板2．球面十字滑槽3．薄壁壳其它命令介绍：1．比例缩放、抽型腔、分模（分模的条件：分模线是草图线；草图面与分模面垂直；草图面在模型之外；草图不能是闭和曲线）2．布尔运算3．实体标注尺寸4．由模型转换成二维工程图1．鼠标造型、抽腔、分模2．任意模型的工程图转换示范举例：1．鼠标造型、抽型腔、分模第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2．筋板模型标尺寸3．将筋板模型转换工程图（重点：通过布尔运算变换模型的方位）曲面造型命令介绍：直纹面、旋转面、扫描面、导动面、偏置面、平面、边界面、放样面、网格面、实体表面示范举例：1．各种面的生成举例2．五角星造型（两种方法：曲面造型生成；实体拔模生成）3．天圆地方造型1．按给出的曲线练习各种曲面的造型2．五角星造型（两种方法：曲面造型生成；实体拔模生成）3．天圆地方造型4．椭球面如何造型（自由练习）示范举例：1．椭球面造型（三边面、导动面、网格面）2．推进凸轮（两种做法：侧壁片体增厚生成；顶端片体除料生成，对加工有何影响？）3．曲面上写字P144页1．椭球面：用多种曲面造型方法，最后用曲面闭和填充生成实体，看各种做法的效果，有无缺陷。2．推进凸轮造型3．曲面写凸字4．曲面写凹字（灵活运用三点建基准面方法，摆正写字平面）曲面编辑命令介绍：曲面修剪、曲面过渡、曲面拼接、曲面缝合（应该是曲面桥接）、曲面延伸、曲面油画、曲面拟和1．按给出的各种例题，练习各个曲面编辑命令。2．曲面修剪综合训第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页1．各种曲面编辑举例2．曲面编辑综合训练P102页，过渡角修剪和补片。练P107页图5-78。CAXA加工介绍。PPT1．7种粗加工介绍2．什么是前置处理？如何生成刀位位置源文件。3．什么是后置处理？如何设置。示范举例：五角星粗加工、仿真。1．五角星加工、仿真。2．按给出的各种例题进行加工练习加工介绍：1．9种精加工2．3种补加工3．2种槽加工4．孔加工按给出的各种例题进行加工练习1．飞机模型加工2．半球加工3．梅花印加工4．可乐瓶底加工...
