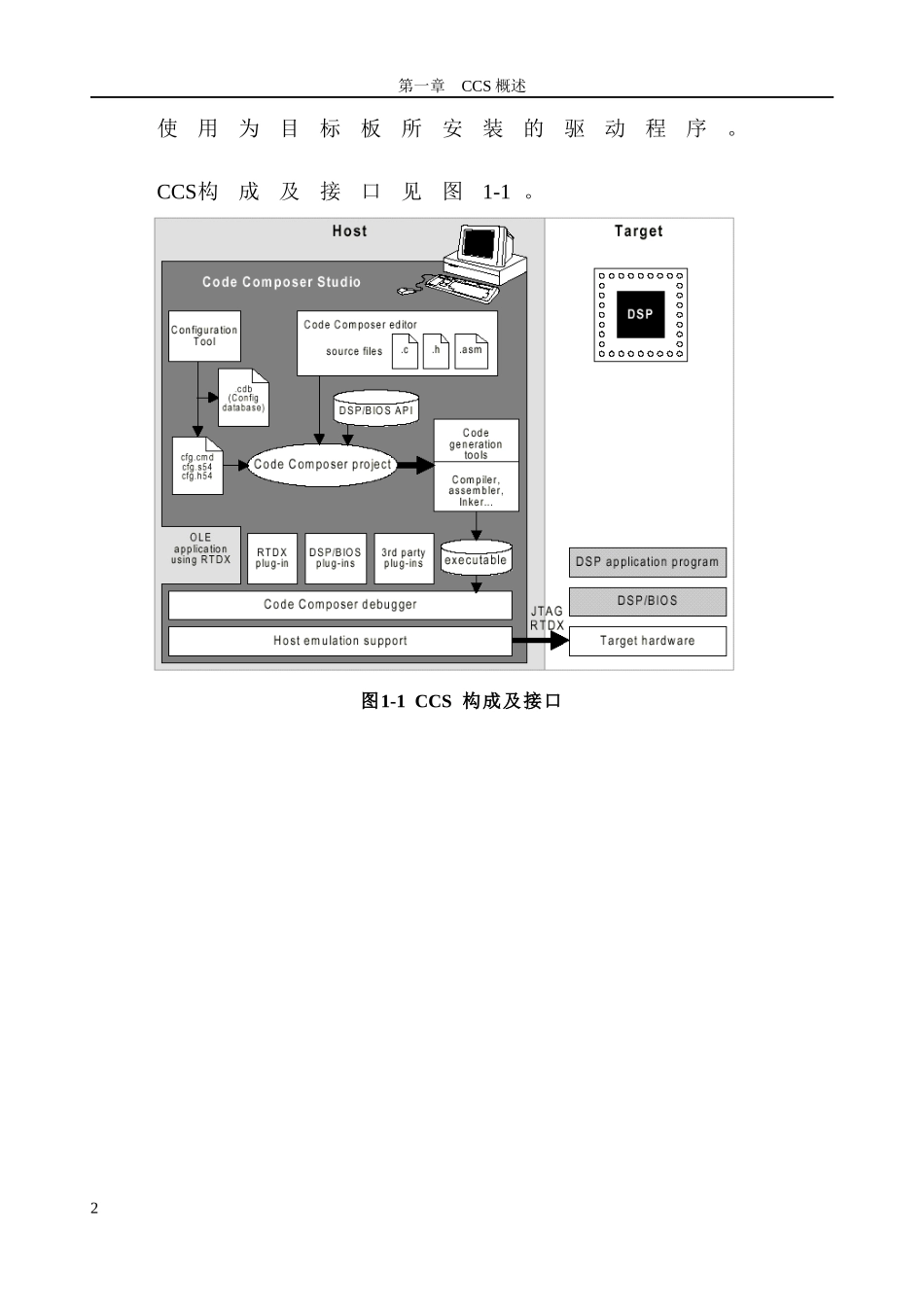

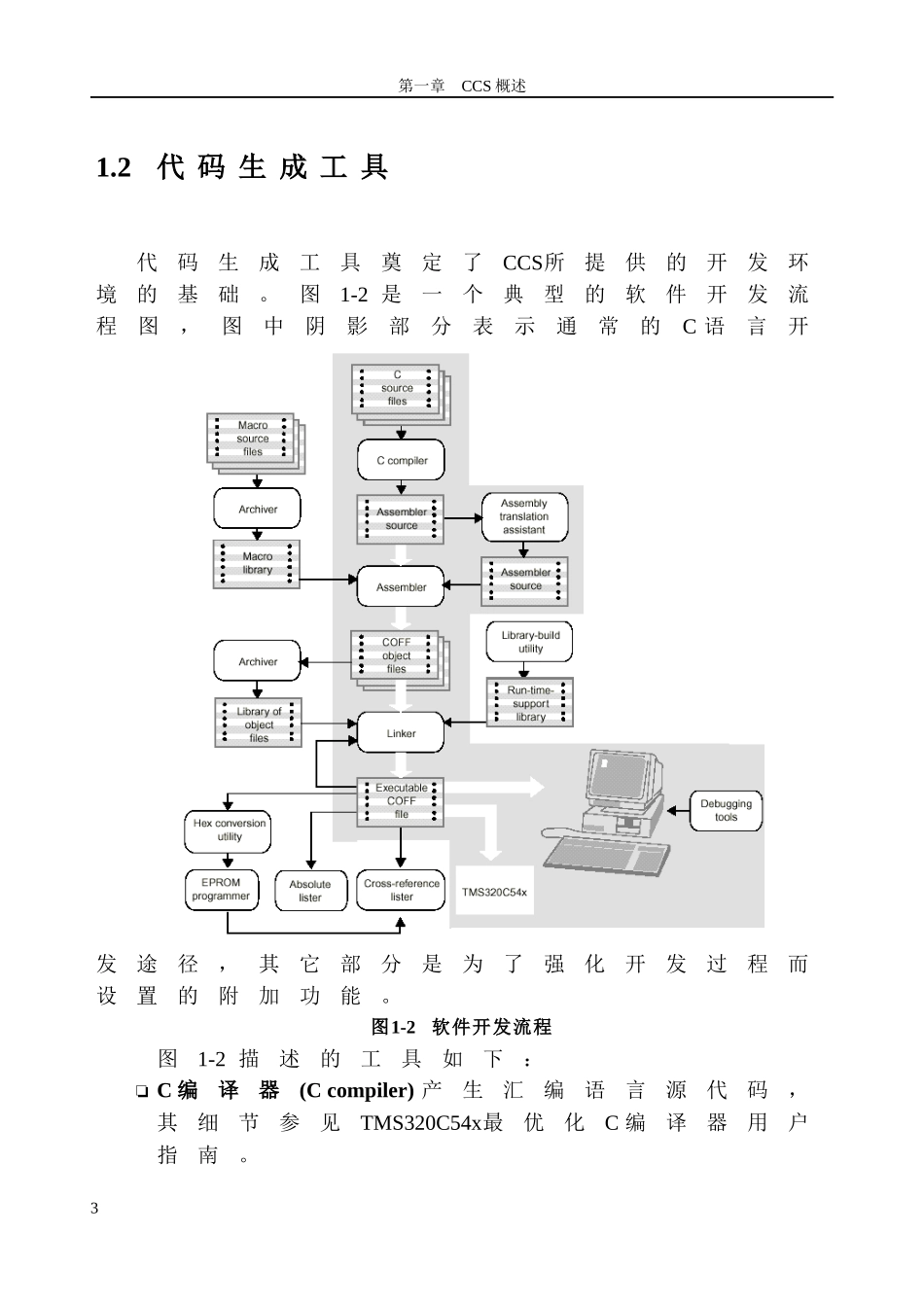

第一章CCS概述第一章CCS概述本章概述CCS（CodeComposerStudio)软件开发过程、CCS组件及CCS使用的文件和变量。CCS提供了配置、建立、调试、跟踪和分析程序的工具，它便于实时、嵌入式信号处理程序的编制和测试，它能够加速开发进程，提高工作效率。1.1CCS概述CCS提供了基本的代码生成工具，它们具有一系列的调试、分析能力。CCS支持如下所示的开发周期的所有阶段。在使用本教程之前，必须完成下述工作：安装目标板和驱动软件。按照随目标板所提供的说明书安装。如果你正在用仿真器或目标板，其驱动软件已随目标板提供，你可以按产品的安装指南逐步安装。安装CCS.遵循安装说明书安装。运行CCS安装程序SETUP.SETUP程序允许CCS1第一章CCS概述使用为目标板所安装的驱动程序。CCS构成及接口见图1-1。图1-1CCS构成及接口2第一章CCS概述1.2代码生成工具代码生成工具奠定了CCS所提供的开发环境的基础。图1-2是一个典型的软件开发流程图，图中阴影部分表示通常的C语言开发途径，其它部分是为了强化开发过程而设置的附加功能。图1-2软件开发流程图1-2描述的工具如下：C编译器(Ccompiler)产生汇编语言源代码，其细节参见TMS320C54x最优化C编译器用户指南。3第一章CCS概述汇编器(assembler)把汇编语言源文件翻译成机器语言目标文件，机器语言格式为公用目标格式（COFF），其细节参见TMS320C54x汇编语言工具用户指南。连接器(linker)把多个目标文件组合成单个可执行目标模块。它一边创建可执行模块，一边完成重定位以及决定外部参考。连接器的输入是可重定位的目标文件和目标库文件，有关连接器的细节参见TMS320C54x最优化C编译器用户指南和汇编语言工具用户指南。归档器（archiver）允许你把一组文件收集到一个归档文件中。归档器也允许你通过删除、替换、提取或添加文件来调整库，其细节参见TMS320C54x汇编语言工具用户指南。助记符到代数汇编语言转换公用程序（mnimonic_to_algebricassemblytranslatorutility）把含有助记符指令的汇编语言源文件转换成含有代数指令的汇编语言源文件，其细节参见TMS320C54x汇编语言工具用户指南。你可以利用建库程序（library_buildutility）建立满足你自己要求的“运行支持库”，其细节参见TMS320C54x最优化C编译器用户指南。运行支持库(run_time_supportlibraries)它包括C编译器所支持的ANSI标准运行支持函数、编译器公用程序函数、浮点运算函数和C编译器支持的I/O函数，其细节参见TMS320C54x最优化C编译器用户指南。十六进制转换公用程序(hexconversionutility)它把COFF目标文件转换成TI-Tagged、ASCII-hex、Intel、Motorola-S、或Tektronix等目标格式，4第一章CCS概述可以把转换好的文件下载到EPROM编程器中，其细节参见TMS320C54x汇编语言工具用户指南。交叉引用列表器（cross_referencelister）它用目标文件产生参照列表文件，可显示符号及其定义，以及符号所在的源文件，其细节参见TMS320C54x汇编语言工具用户指南。绝对列表器（absolutelister）它输入目标文件，输出.abs文件，通过汇编.abs文件可产生含有绝对地址的列表文件。如果没有绝对列表器，这些操作将需要冗长乏味的手工操作才能完成。5第一章CCS概述1.3CCS集成开发环境CCS集成开发环境允许编辑、编译和调试DSP目标程序。1.3.1编辑源程序CCS允许编辑C源程序和汇编语言源程序，你还可以在C语句后面显示汇编指令的方式来查看C源程序。集成编辑环境支持下述功能：用彩色加亮关键字、注释和字符串。以圆括弧或大括弧标记C程序块，查找匹配块或下一个圆括弧或大括弧。在一个或多个文件中查找和替代字符串，能够实现快速搜索。取消和重复多个动作。获得“上下文相关”的帮助。用户定制的键盘命令分配。6第一章CCS概述1.3.2创建应用程序应用程序通过工程文件来创建。工程文件中包括C源程序、汇编源程序、目标文件、库文件、连接命令文件和包含文件。编译、汇编和连接文件时，可以分别指定它们的选项。在CCS中，可以选择完全编译或增量编译，可以编译单个文件，也可以扫描出工程文件的全部包含文件从属树，也可以利用传统的makefiles文件编译。1.3.3调试应用程...
