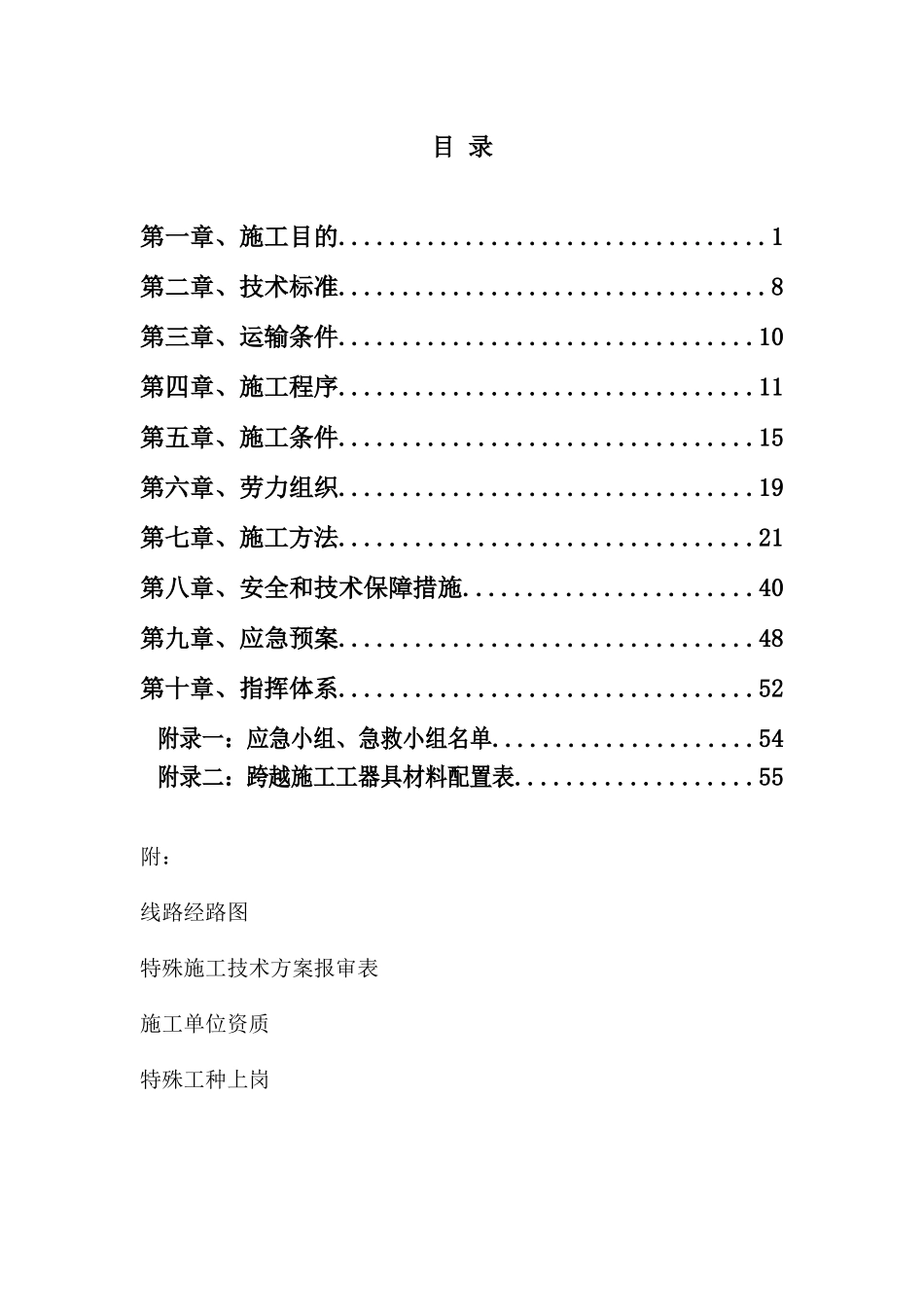

国投新集一矿采煤沉陷区水面光伏电站110kV送出工程跨越阜淮铁路K66+193施工方案徐州照军建筑工程有限公司2017年08月批准：年月日审核：年月日编写：年月日目录第一章、施工目的..................................1第二章、技术标准..................................8第三章、运输条件.................................10第四章、施工程序.................................11第五章、施工条件.................................15第六章、劳力组织.................................19第七章、施工方法.................................21第八章、安全和技术保障措施.......................40第九章、应急预案.................................48第十章、指挥体系.................................52附录一：应急小组、急救小组名单.....................54附录二：跨越施工工器具材料配置表...................55附：线路经路图特殊施工技术方案报审表施工单位资质特殊工种上岗第一章、施工目的一、工程概况根据新建国投新集一矿采煤沉陷区水面光伏电站110kV送出工程建设需要，本工程线路在新集镇小西庄西北侧与阜淮铁路交叉,需在阜淮铁路K66+193处进行铁路跨越施工，跨越处铁路基础高于地面4.5m，本次初设阶段采用耐-直-耐架空方式跨越，跨越档为235m，采用一基36m双回路直线塔和一基24m双回路耐张塔实施跨越。跨越档在80℃线温工况下，下导线对铁路的垂直距离为18.1m，交叉角为85°，两基跨越塔中塔基边缘距铁轨中心最近距离为53m（跨越塔塔高为36.2m）。以上均满足规范及铁路部门要求。跨越档内导、地线不允许接头。为确保安全、快速的完成阜淮铁路K66+193处的架线施工，最大限度减少架线施工对阜淮铁路运输的影响，特编制本次跨越阜淮铁路施工组织方案。二、参建单位建设单位：施工单位：设计单位：监理单位：三、线路重要性系数组成条件1.气象条件国家电网《国网差异化规划设计指导意见》规定：按照建筑结构可靠度设计统一标准，重要送出线路的重要性系数取1.1～1.2，使其安全等级提高一级。110～330千伏线路由三级提高到二级，设防水平达到50年一遇。500～750千伏由二级提高到一级，设防水平达到100年一遇。特高压线路、直流线路安全等级标准为一级，设防水平为100年一遇。参考这一标准，本工程设计气象条件取50年一遇。，设计基本风速25m/s,导线设计覆冰厚度10mm，地线设计覆冰厚度15mm。气象区综合气象条件选择汇总如表1.5-1。表1.5-12505气象区气象条件组合一览表设计工况气温（℃）风速（m/s）覆冰厚度（mm）最高气温+4000最低气温-2000最大风速-5290覆冰情况-51010（25）年平均气温+1500安装情况-10100大气过电压+15100操作过电压+15150年平均雷暴日30冰的比重0.9g/cm3注：根据《“三跨”输电线路重大反事故措施》（试行）第2.6节：对覆冰区“三跨”，导线最大设计验算覆冰厚度应比同区域常规线路增加10mm，地线设计验算覆冰厚度增加15mm。2.导、地线型号：2.1地线与光缆型号的确定根据建设单位要求，本工程架空路导线采用JL/G1A-300/35钢芯铝绞线。另根据《110kV～750kV架空输电线路设计规范》(GB50545-2010)规定，与300mm2截面配合的架空地线标称截面不应小于80mm2。经征询建设单位同意，本工程单回路段随架空线路地线采用1根GJ-80镀锌钢绞线及1根24芯OPGW光缆作为地线，本工程双回路段随架空线路地线采用2根24芯OPGW光缆作为地线。根据光缆生产厂家提供的供选光缆型号中选择一种进行计算，其参数见表表2.1.1OPGW光缆参数一览表项目单位数据型号OPGW-24光纤芯数芯24光缆外径mm13.9光缆重量kg/km607.1承载截面mm2110.04标称抗张强度N91300杨氏模量N/mm2124500热膨胀系数10-6/℃14.5直流电阻Ω/km0.466允许短路电流(0.3s，20℃~200℃)kA18.36短路电流容量I2tkA2·S84.3工作温度℃-40～200最小弯曲半径mm20D注：表中OPGW光缆参数仅供参考，具体型式在设备招标后明确。2.2导、地线机械物理特性本工程使用的导、地线具体参数及使用条件见表2.2.1。表2.2.1导、地线机械物理特性表线型项目JL/G1A-300/25GJ-80电线结构铝48×2.85钢7×2.22钢7×3.8钢面积（mm2）27.1/...
