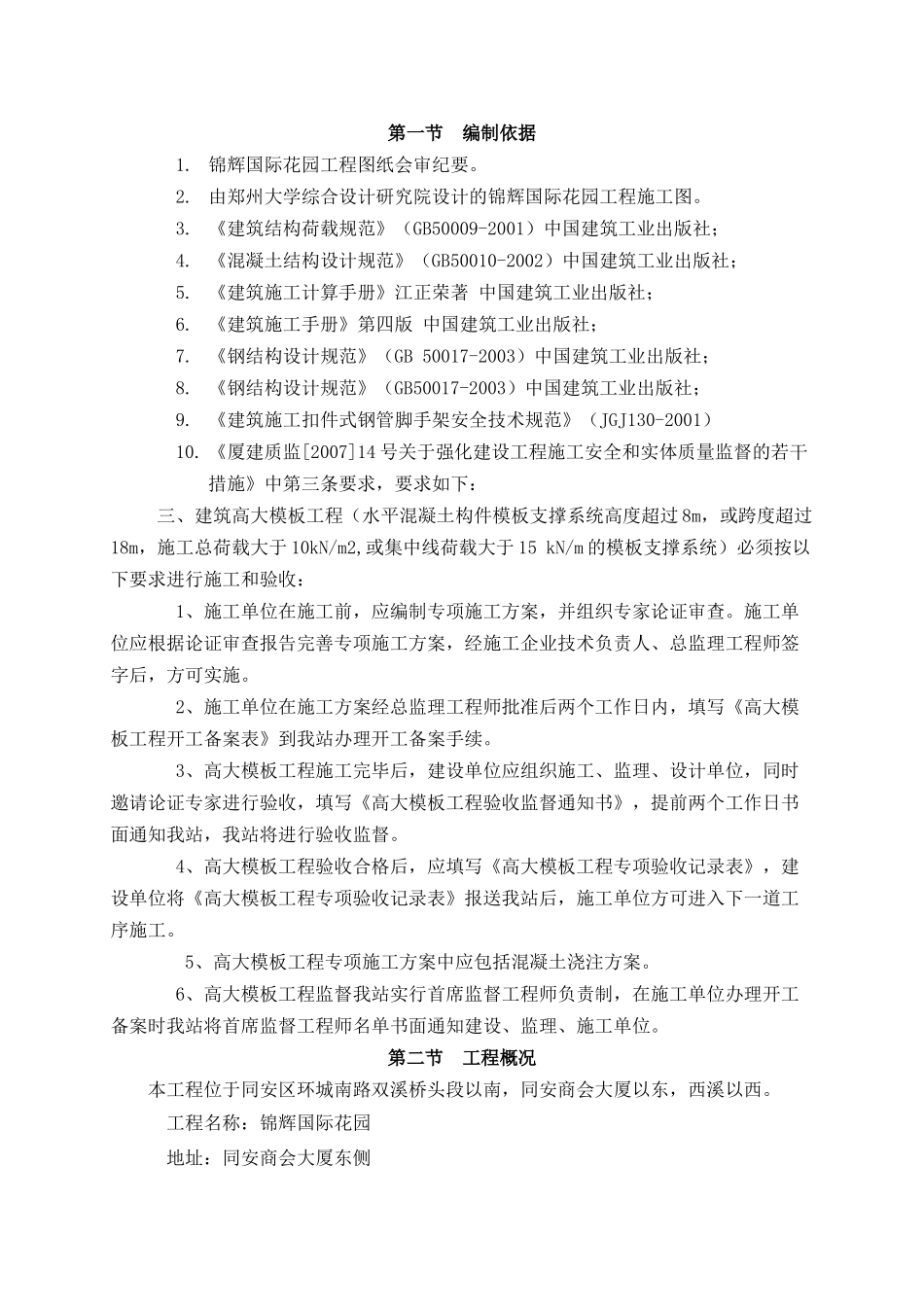

第一节编制依据1.锦辉国际花园工程图纸会审纪要。2.由郑州大学综合设计研究院设计的锦辉国际花园工程施工图。3.《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；4.《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；5.《建筑施工计算手册》江正荣著中国建筑工业出版社；6.《建筑施工手册》第四版中国建筑工业出版社；7.《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；8.《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；9.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）10.《厦建质监[2007]14号关于强化建设工程施工安全和实体质量监督的若干措施》中第三条要求，要求如下：三、建筑高大模板工程（水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2,或集中线荷载大于15kN/m的模板支撑系统）必须按以下要求进行施工和验收：1、施工单位在施工前，应编制专项施工方案，并组织专家论证审查。施工单位应根据论证审查报告完善专项施工方案，经施工企业技术负责人、总监理工程师签字后，方可实施。2、施工单位在施工方案经总监理工程师批准后两个工作日内，填写《高大模板工程开工备案表》到我站办理开工备案手续。3、高大模板工程施工完毕后，建设单位应组织施工、监理、设计单位，同时邀请论证专家进行验收，填写《高大模板工程验收监督通知书》，提前两个工作日书面通知我站，我站将进行验收监督。4、高大模板工程验收合格后，应填写《高大模板工程专项验收记录表》，建设单位将《高大模板工程专项验收记录表》报送我站后，施工单位方可进入下一道工序施工。5、高大模板工程专项施工方案中应包括混凝土浇注方案。6、高大模板工程监督我站实行首席监督工程师负责制，在施工单位办理开工备案时我站将首席监督工程师名单书面通知建设、监理、施工单位。第二节工程概况本工程位于同安区环城南路双溪桥头段以南，同安商会大厦以东，西溪以西。工程名称：锦辉国际花园地址：同安商会大厦东侧总建筑面积：54851m2地下室建筑面积：9270m2（地下一层）结构类型：框架剪力墙结构1#～4#楼：底层为永久店面，底层层高4.1米，二~十八层为塔式住宅，标准层层高3米，建筑层数共18层,总高度57.3米。5#～6#楼：底层为活动空间，层高2.19米，二~十二层为住宅，标准层层高3米，建筑层数共12层，总高度39.6米。结构简述：大构件主要存在地下室。框架柱最大截面尺寸650×650mm,顶板梁最大截面尺寸450×1200mm,板厚250mm。局部板厚400mm，梁截面尺寸500×1000mm。剪力墙最大厚度350mm,梁最大跨度8.5M，截面尺寸350×1100mm。第三节方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。第四节材料选择梁的底模与侧模均采用厚1830×915×18mm胶合模板，梁底采用100×100方木。梁侧主龙骨采用100×100刨光方木。梁侧次龙骨采用50×100方木。梁两侧采用M12穿梁螺栓对拉。梁侧立杆采用48×3.0圆钢管，配备钢管顶托、钢管扣件、脚撑、MJ夹具和一定数量的厚板、木楔垫板。第五节模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝≤12、相邻模板之间高低差≤13、模板平整度≤24、模板平面尺寸偏差±32、模板定位当底板...
