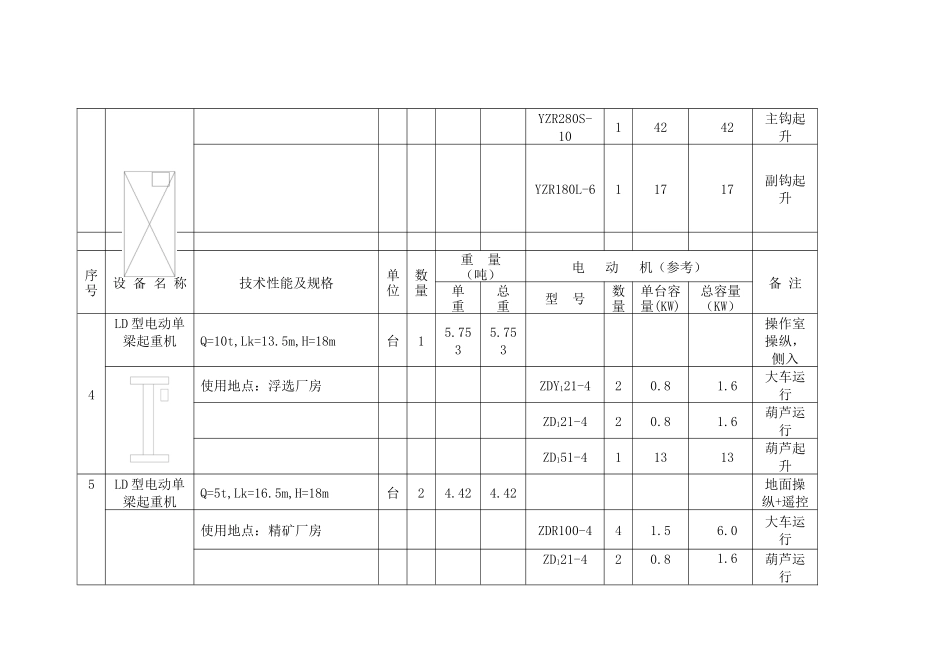

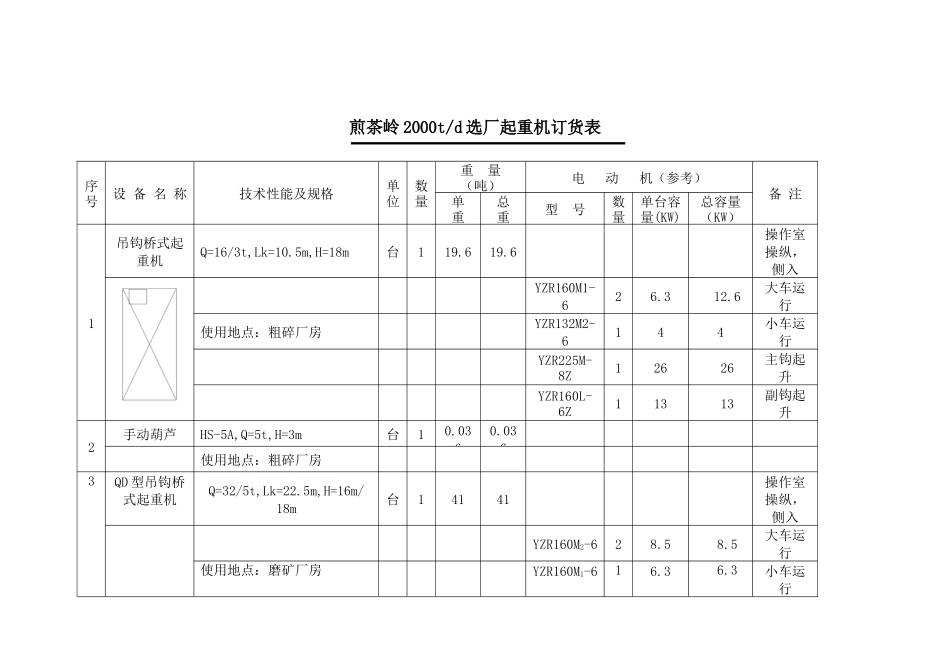

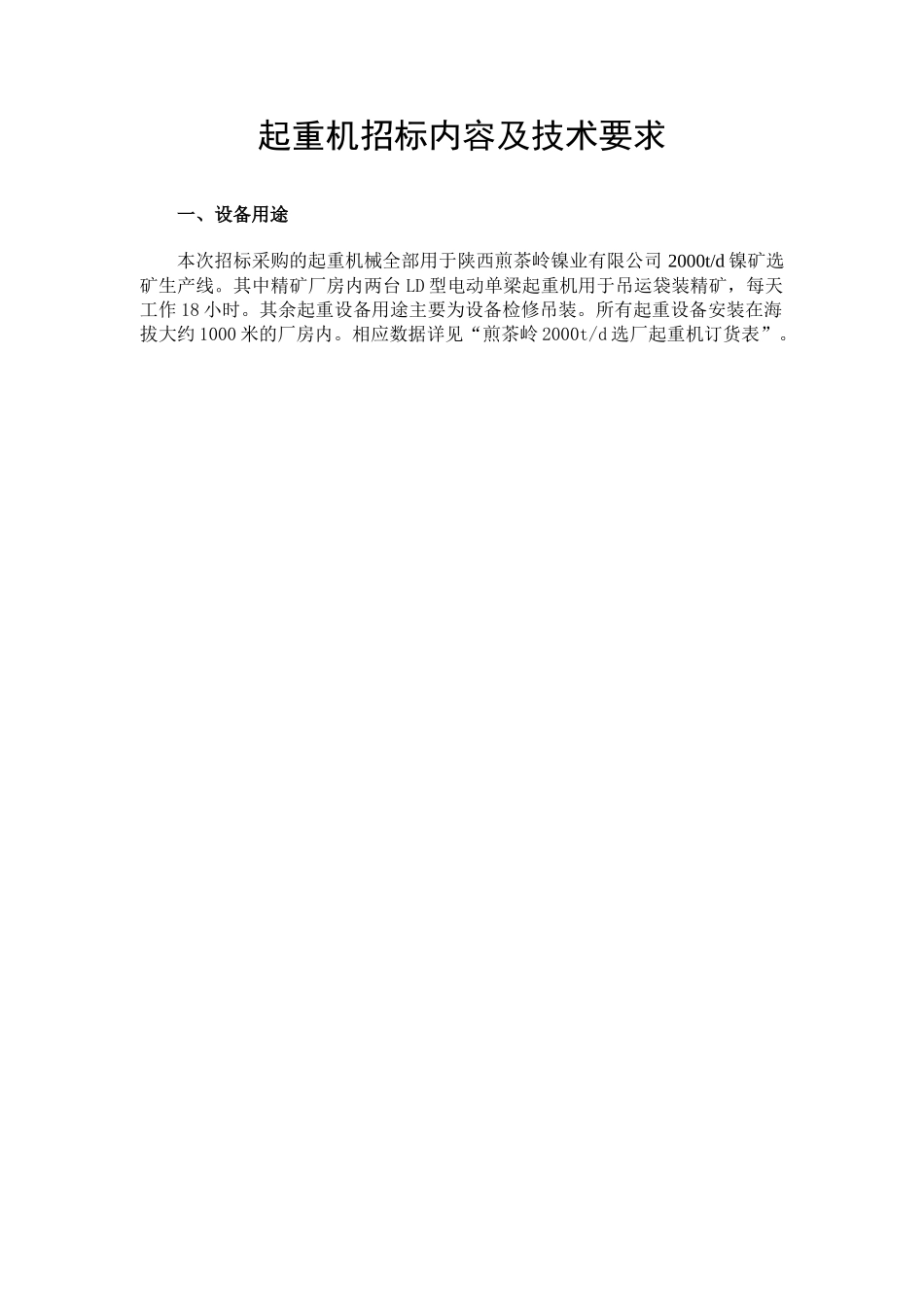

起重机招标内容及技术要求一、设备用途本次招标采购的起重机械全部用于陕西煎茶岭镍业有限公司2000t/d镍矿选矿生产线。其中精矿厂房内两台LD型电动单梁起重机用于吊运袋装精矿，每天工作18小时。其余起重设备用途主要为设备检修吊装。所有起重设备安装在海拔大约1000米的厂房内。相应数据详见“煎茶岭2000t/d选厂起重机订货表”。煎茶岭2000t/d选厂起重机订货表序号设备名称技术性能及规格单位数量重量（吨）电动机（参考）备注单重总重型号数量单台容量(KW)总容量（KW）1吊钩桥式起重机Q=16/3t,Lk=10.5m,H=18m台119.619.6操作室操纵，侧入YZR160M1-626.312.6大车运行使用地点：粗碎厂房YZR132M2-6144小车运行YZR225M-8Z12626主钩起升YZR160L-6Z11313副钩起升2手动葫芦HS-5A,Q=5t,H=3m台10.0360.036使用地点：粗碎厂房3QD型吊钩桥式起重机Q=32/5t,Lk=22.5m,H=16m/18m台14141操作室操纵，侧入YZR160M2-628.58.5大车运行使用地点：磨矿厂房YZR160M1-616.36.3小车运行YZR280S-1014242主钩起升YZR180L-611717副钩起升序号设备名称技术性能及规格单位数量重量（吨）电动机（参考）备注单重总重型号数量单台容量(KW)总容量（KW）4LD型电动单梁起重机Q=10t,Lk=13.5m,H=18m台15.7535.753操作室操纵，侧入使用地点：浮选厂房ZDY121-420.81.6大车运行ZD121-420.81.6葫芦运行ZD151-411313葫芦起升5LD型电动单梁起重机Q=5t,Lk=16.5m,H=18m台24.424.42地面操纵+遥控使用地点：精矿厂房ZDR100-441.56.0大车运行ZD121-420.81.6葫芦运行ZD141-427.515葫芦起升6LD型电动单梁起重机Q=1t,Lk=10.5m,H=12m台12.322.32地面操纵使用地点：药剂制备厂房ZDY121-420.81.6大车运行ZD111-410.20.2葫芦运行ZD122-411.51.5葫芦起升序号设备名称技术性能及规格单位数量重量（吨）电动机（参考）备注单重总重型号数量单台容量(KW)总容量（KW）7CD11-6D电动葫芦Q=1t,H=6m台10.15净水站使用地点：净水站8LDT5-S型电动单梁起重机Q=5t,Lk=13.5m,H=7m台14.8地面操作使用地点：尾矿输送泵房第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页二、技术要求LD电动单梁起重机技术要求1.1设计、制造标准规范1、GB/T3811-2008《起重机设计规范》2、GB/T6067-1985《起重机械安全规程》3、GB/T5905-1986《起重机电控设备》4、GB8918-1996《优质钢丝绳》5、GB/T10051.1-1988《起重吊钩》6、GB5027-1998《起重设备安装工程施工及验收规范》7、JB/T9008.1-2004《钢丝绳电动葫芦第1部分》8、JB/T9008.2-2004《钢丝绳电动葫芦第2部分》1.2材料标准规范1、GB699-88《优质碳素结构钢技术条件》2、GB700-88《碳素钢结构》3、GB3426-82《起重机钢轨》4、GB1348-88《低合金结构钢》5、GB11352-89《一般工程用铸造碳钢件》6、GB9439-88《灰口铸铁件》7、GB3206-82《优质碳素结构钢丝》8、GB38-76《螺栓技术条件》9、GB/T12470-2003《埋弧焊用低合金钢焊丝和焊剂》1.3机械部分1.3.1起重机包括结构、机构、电气设备、保护装置等。所采用的材料和提供的产品为必须为全新产品。1.3.2起重机结构具有足够的强度、刚度，设计使用寿命20年，机构工作安全、平稳、可靠，机构的震动、跳动、噪声符合质量分等标准的规定。起重机的结构和机械部件的设计全部应考虑承受动静荷载以及由于碰击所引起的外力。1.3.3起重机的材料应符合有关标准的规定。产品出厂前必须提供出厂检验合格证。1.3.4卷筒、铸造卷筒的毛坯件在加工前应进行应力消除。卷筒的直径和长度要满足当起吊在最低极限位置时能使钢丝绳在卷筒上留有不少于2圈的安全圈第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页和3圈固定圈。压板及螺栓牢固可靠。1.3.5起重机的操作余量：起重机在100%负荷下，允许点动操作。1.3.6所有钢材均进行预处理，达到Sa2-1/2级；钢结构采用焊接结构的结构件要满足国家标准，结构符合国家最新标准。1.4电气部分1.4.1电气设备包括电动机及其控制设备等，电动机起动性能应与机械部分相匹配。1.4.2电气设备包括必要的电动机操作器、制动闸、控制器等以及电阻器、保护电器、限位开关...
