锅炉电梯井钢构施工方案VIP免费

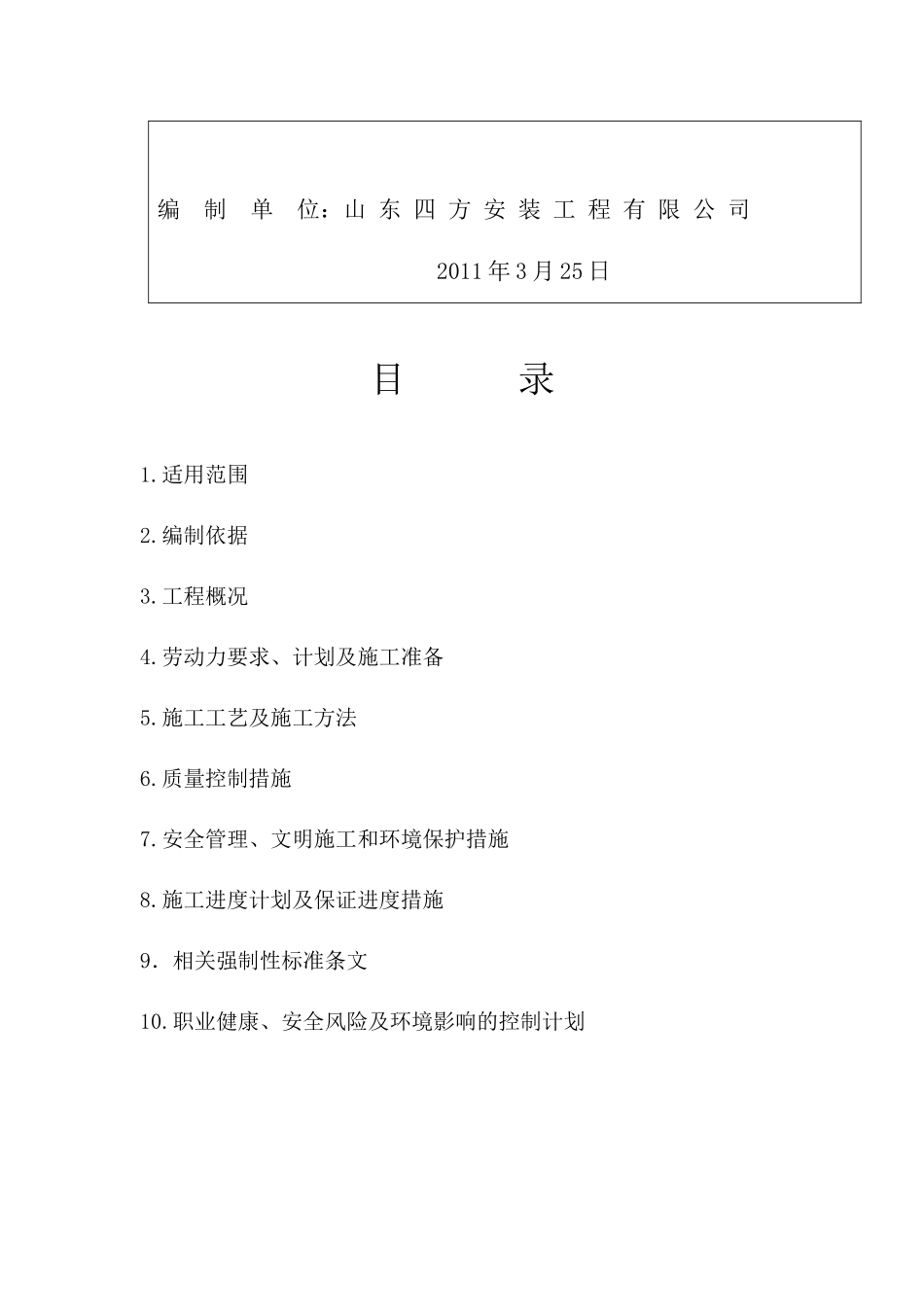

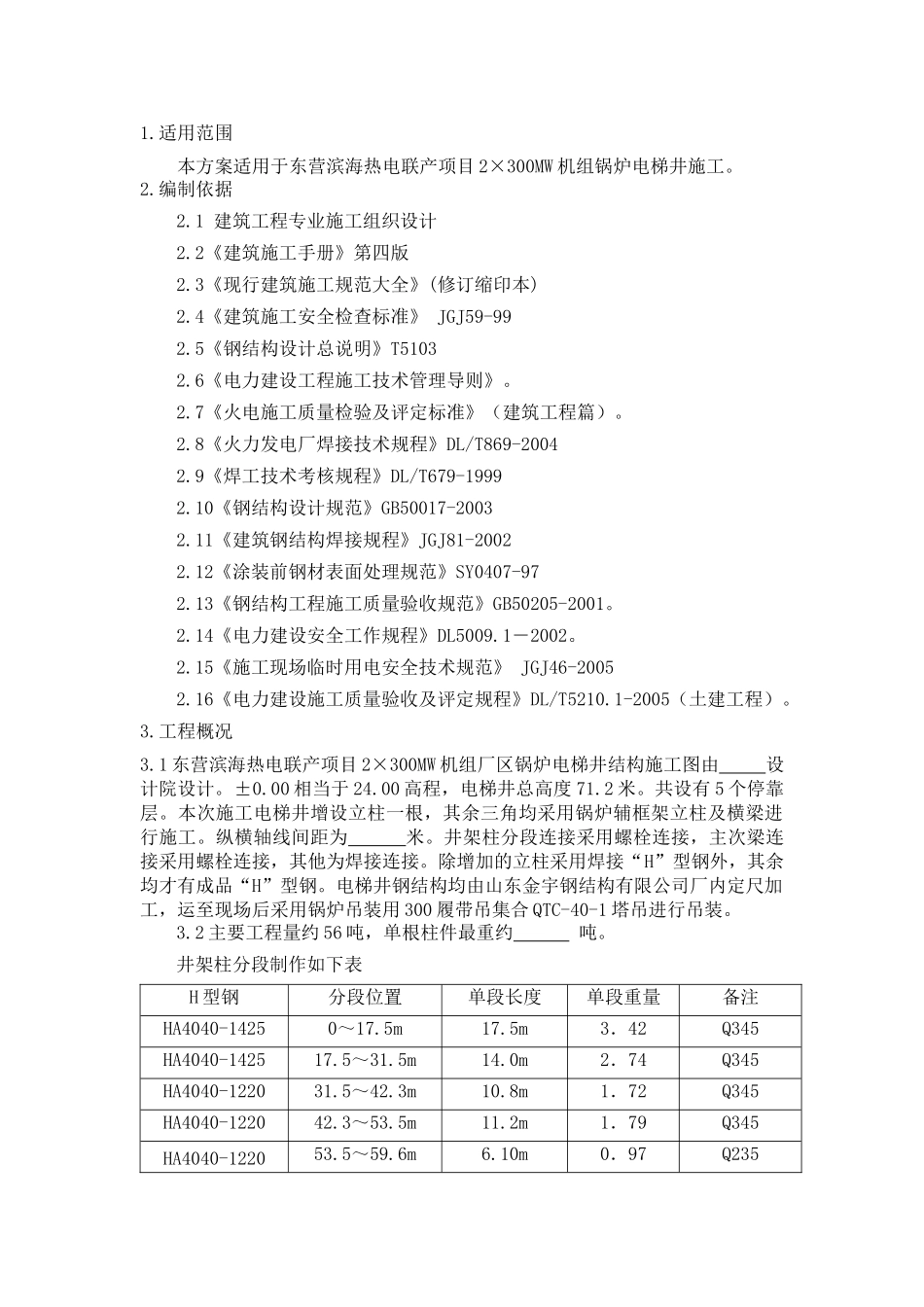

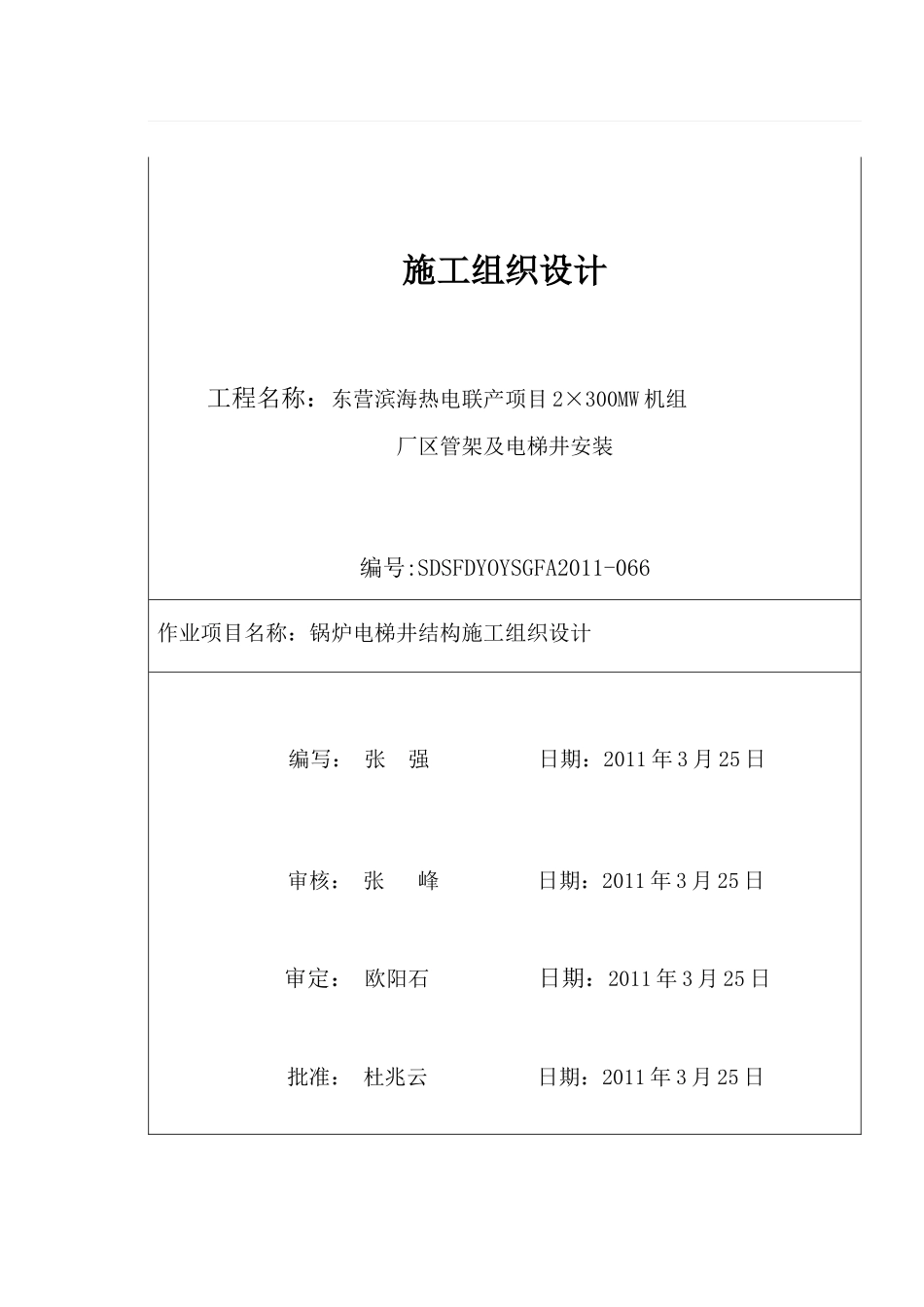

施工组织设计工程名称：东营滨海热电联产项目2×300MW机组厂区管架及电梯井安装编号:SDSFDYOYSGFA2011-066作业项目名称：锅炉电梯井结构施工组织设计编写：张强日期：2011年3月25日审核：张峰日期：2011年3月25日审定：欧阳石日期：2011年3月25日批准：杜兆云日期：2011年3月25日编制单位：山东四方安装工程有限公司2011年3月25日目录1.适用范围2.编制依据3.工程概况4.劳动力要求、计划及施工准备5.施工工艺及施工方法6.质量控制措施7.安全管理、文明施工和环境保护措施8.施工进度计划及保证进度措施9．相关强制性标准条文10.职业健康、安全风险及环境影响的控制计划1.适用范围本方案适用于东营滨海热电联产项目2×300MW机组锅炉电梯井施工。2.编制依据2.1建筑工程专业施工组织设计2.2《建筑施工手册》第四版2.3《现行建筑施工规范大全》(修订缩印本)2.4《建筑施工安全检查标准》JGJ59-992.5《钢结构设计总说明》T51032.6《电力建设工程施工技术管理导则》。2.7《火电施工质量检验及评定标准》（建筑工程篇）。2.8《火力发电厂焊接技术规程》DL/T869-20042.9《焊工技术考核规程》DL/T679-19992.10《钢结构设计规范》GB50017-20032.11《建筑钢结构焊接规程》JGJ81-20022.12《涂装前钢材表面处理规范》SY0407-972.13《钢结构工程施工质量验收规范》GB50205-2001。2.14《电力建设安全工作规程》DL5009.1―2002。2.15《施工现场临时用电安全技术规范》JGJ46-20052.16《电力建设施工质量验收及评定规程》DL/T5210.1-2005（土建工程）。3.工程概况3.1东营滨海热电联产项目2×300MW机组厂区锅炉电梯井结构施工图由设计院设计。±0.00相当于24.00高程，电梯井总高度71.2米。共设有5个停靠层。本次施工电梯井增设立柱一根，其余三角均采用锅炉辅框架立柱及横梁进行施工。纵横轴线间距为米。井架柱分段连接采用螺栓连接，主次梁连接采用螺栓连接，其他为焊接连接。除增加的立柱采用焊接“H”型钢外，其余均才有成品“H”型钢。电梯井钢结构均由山东金宇钢结构有限公司厂内定尺加工，运至现场后采用锅炉吊装用300履带吊集合QTC-40-1塔吊进行吊装。3.2主要工程量约56吨，单根柱件最重约吨。井架柱分段制作如下表H型钢分段位置单段长度单段重量备注HA4040-14250～17.5m17.5m3．42Q345HA4040-142517.5～31.5m14.0m2．74Q345HA4040-122031.5～42.3m10.8m1．72Q345HA4040-122042.3～53.5m11.2m1．79Q345HA4040-122053.5～59.6m6.10m0．97Q235HA4040-122059.6～66.0m6.40m1．02Q235HA4040-101666.0～82.5m16.5m2．15Q235HA4040-101682.5～98.535m16.035m2．09Q235HA4040-101698.535～114m15.465m2．02Q235HA4040-1016114～128.1m14.1m1．84Q2353.3电梯井停靠层及屋面采用C30钢筋混凝土楼板4.劳动力要求、计划及施工准备4.1参加作业人员的资格要求。4.1.1参加施工的人员要求体质良好、具有较丰富的施工经验。4.1.2所有施工人员必须经过三级安全教育，具有较强的安全意识。4.1.3所有施工人员工作前必须经过技术交底，方可进入施工现场，应具有较强的质量意识。4.1.4参加作业的人员应进行过职业道德教育，有较强的敬业精神。4.1.5特殊工种工作人员均应持证上岗，焊工需有焊工证、架子工需有登高证等。非特殊作业人员严禁从事相关作业。4.1.6施工班组长应能识图，并有较强的施工组织能力。4.1.7所有现场操作人员均应服从管理人员统一指挥、统一调度。4.2施工人员计划参加作业主要人员的数量工种数量备注工种数量备注施工、技术人员2人施工组织及技术协调起重工2人指挥吊运材料专职安全员1人安全、督查副工2人运料、配合有关工种等专职质检员1人质量、督查电工1人施工用电使用和管理冷作工11人现场焊接及组装驾驶员1人场内运输4.3施工准备4.3.1材料进场后经过报审验收合格，确认可以用于该工程。4.3.2作业方案通过审核、批准。4.3.3特殊作业人员资质已报审并批准。5.施工工艺及施工方法本工程钢结构工程均由山东金宇钢结构有限公司厂内集中统一加工（除节点部分的防锈防腐处理现场施工外，其余均由工程统一施工），运至现场后进行吊装。吊装采用300履带吊进行作业。小构件采用QTZ-40-1塔吊安装。5.1构件加...
