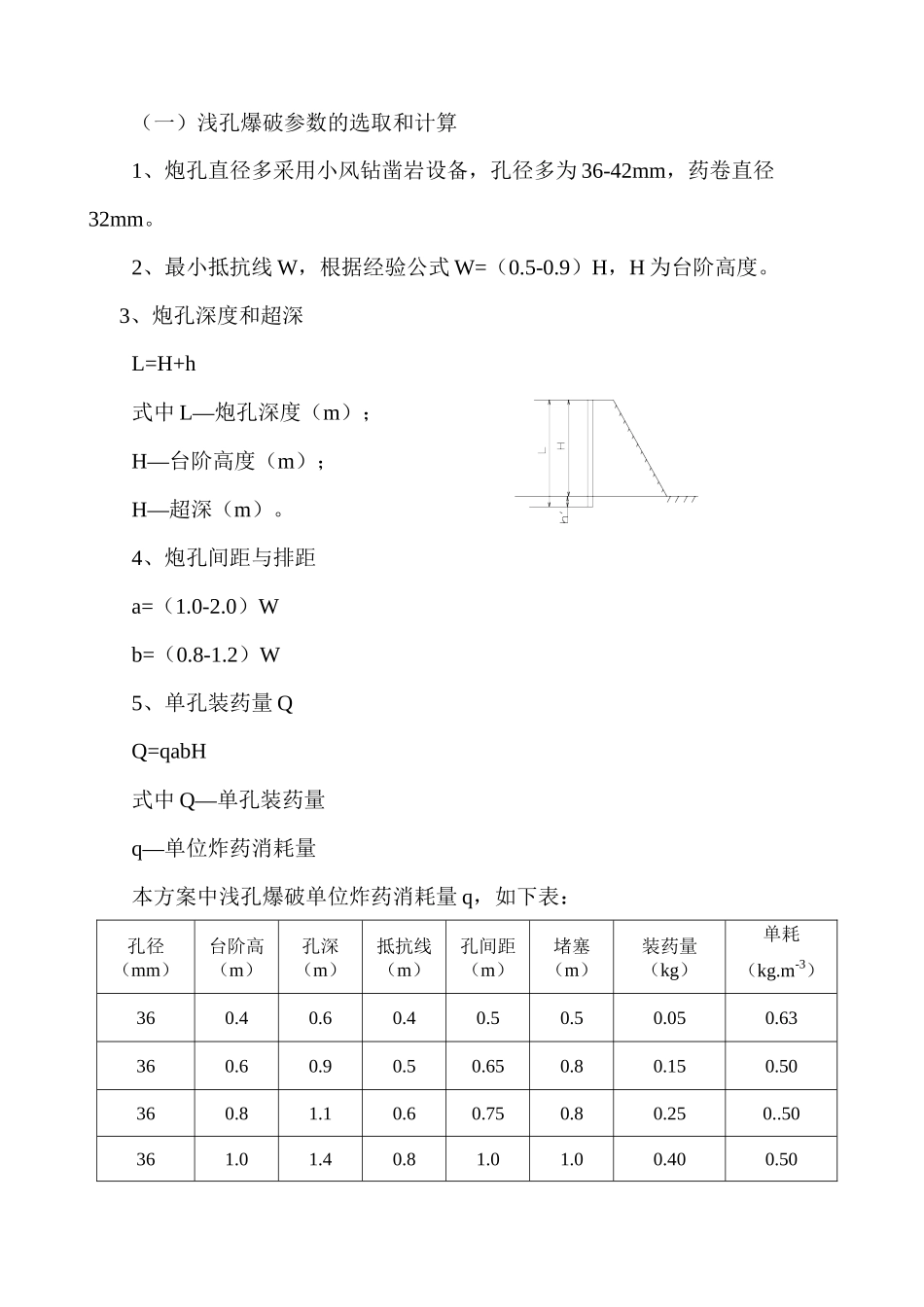

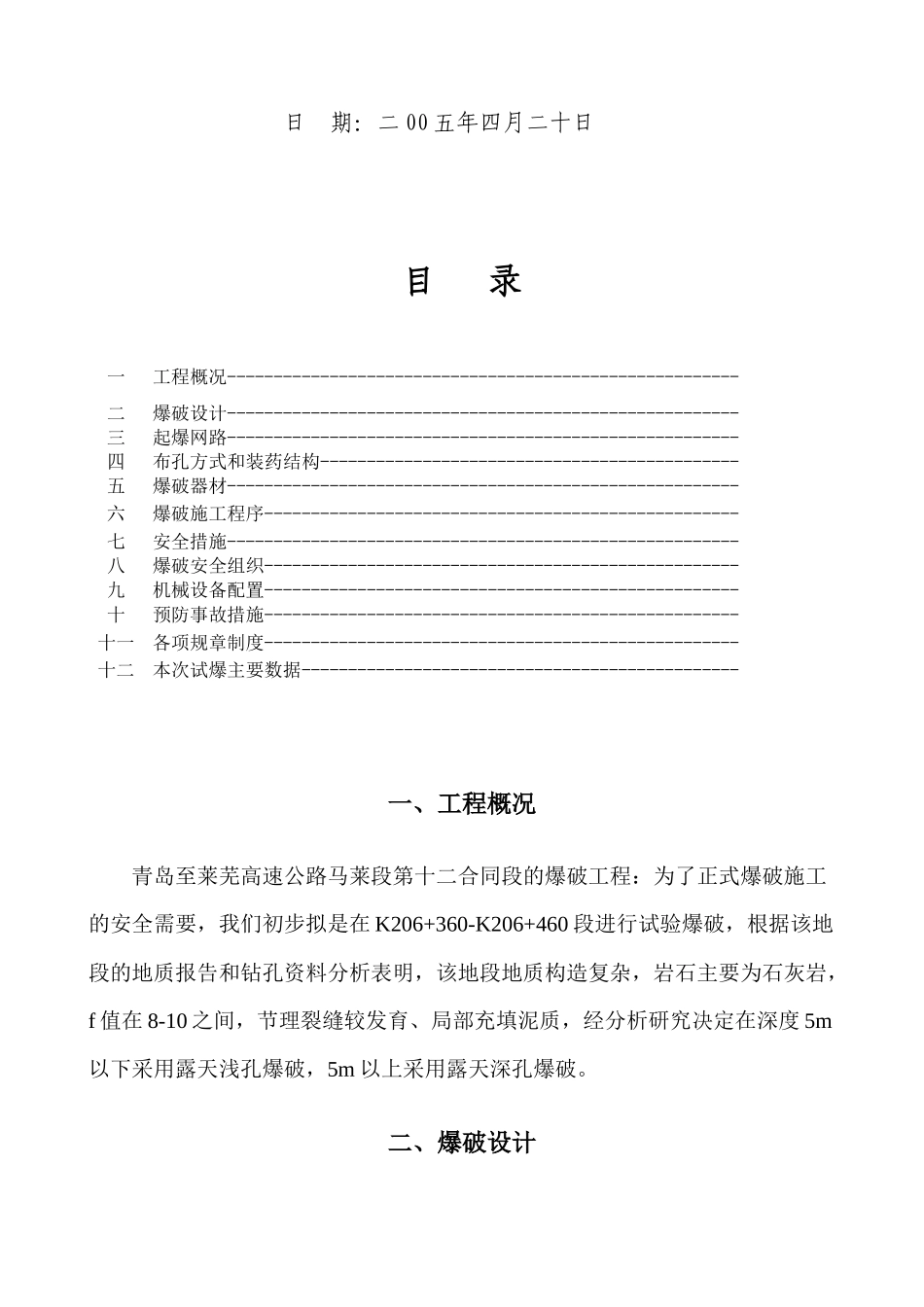

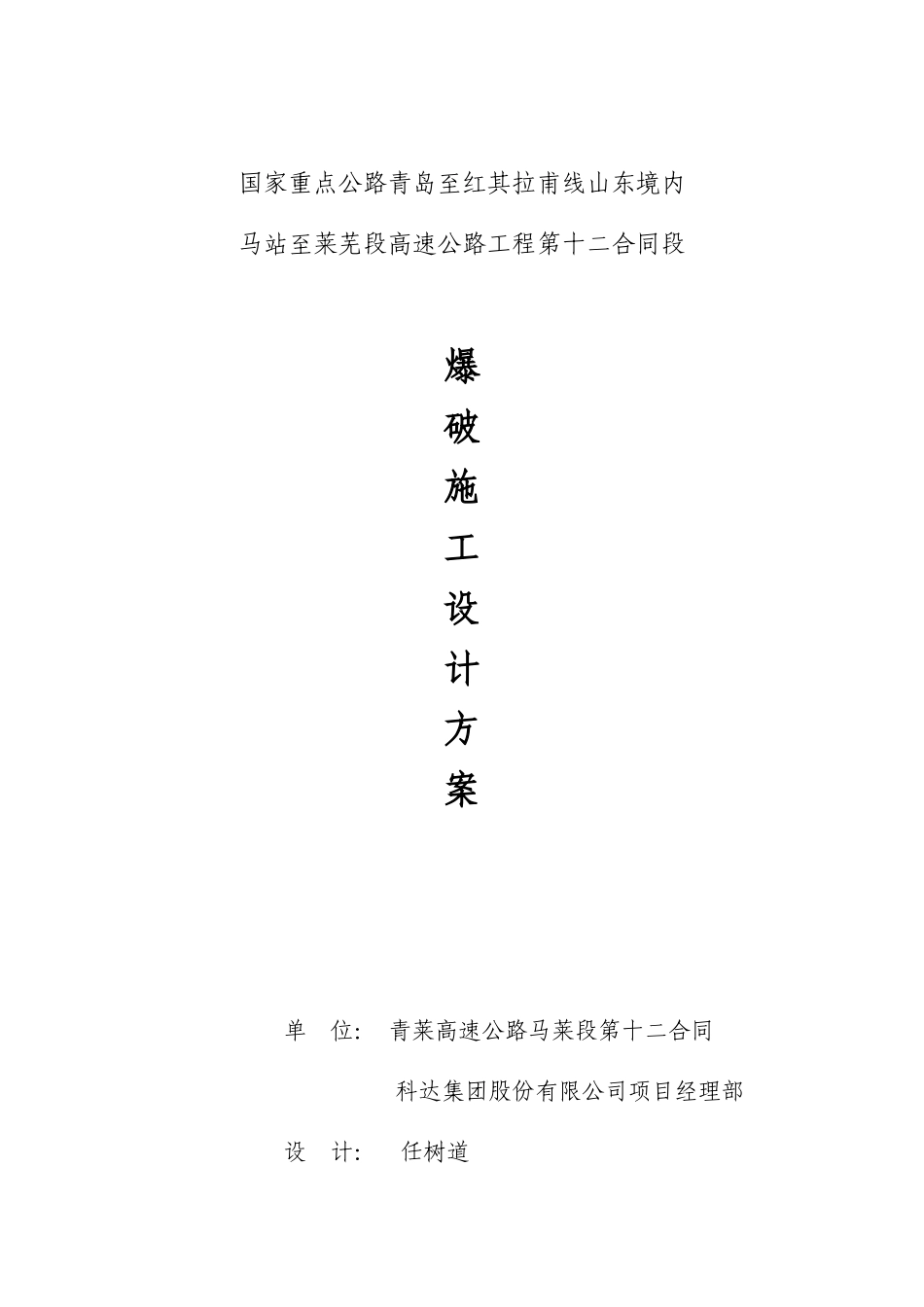

国家重点公路青岛至红其拉甫线山东境内马站至莱芜段高速公路工程第十二合同段爆破施工设计方案单位：青莱高速公路马莱段第十二合同科达集团股份有限公司项目经理部设计：任树道日期：二00五年四月二十日目录一工程概况-------------------------------------------------------二爆破设计-------------------------------------------------------三起爆网路-------------------------------------------------------四布孔方式和装药结构---------------------------------------------五爆破器材-------------------------------------------------------六爆破施工程序---------------------------------------------------七安全措施-------------------------------------------------------八爆破安全组织---------------------------------------------------九机械设备配置---------------------------------------------------十预防事故措施---------------------------------------------------十一各项规章制度---------------------------------------------------十二本次试爆主要数据-----------------------------------------------一、工程概况青岛至莱芜高速公路马莱段第十二合同段的爆破工程：为了正式爆破施工的安全需要，我们初步拟是在K206+360-K206+460段进行试验爆破，根据该地段的地质报告和钻孔资料分析表明，该地段地质构造复杂，岩石主要为石灰岩，f值在8-10之间，节理裂缝较发育、局部充填泥质，经分析研究决定在深度5m以下采用露天浅孔爆破，5m以上采用露天深孔爆破。二、爆破设计（一）浅孔爆破参数的选取和计算1、炮孔直径多采用小风钻凿岩设备，孔径多为36-42mm，药卷直径32mm。2、最小抵抗线W，根据经验公式W=（0.5-0.9）H，H为台阶高度。3、炮孔深度和超深L=H+h式中L—炮孔深度（m）；H—台阶高度（m）；H—超深（m）。4、炮孔间距与排距a=（1.0-2.0）Wb=（0.8-1.2）W5、单孔装药量QQ=qabH式中Q—单孔装药量q—单位炸药消耗量本方案中浅孔爆破单位炸药消耗量q，如下表：孔径（mm）台阶高（m）孔深（m）抵抗线（m）孔间距（m）堵塞（m）装药量（kg）单耗（kg.m-3）360.40.60.40.50.50.050.63360.60.90.50.650.80.150.50360.81.10.60.750.80.250..50361.01.40.81.01.00.400.50361.51.81.01.31.10.700.403622.51.01.51.41.10.36（二）露天深孔爆破参数的选取和计算深孔松动控制爆破的钻孔倾角常为90°-60°，而使用的炸药通常为2#岩石硝铵炸药（炮孔中有水时，使用乳化炸药），在此条件下，深孔松动控制爆破参数的计算程序和相应的计算公式如下：1、孔径和孔深采用YD-100A型潜孔钻机，孔径D为100mm。孔深由台阶高度和超深确定。2、底盘抵抗线W根据经验公式W=（20-40）d本方案取W=3m3、炮眼超深h1由经验公式h1=（8-12）dH为台阶高度；L1为装药长度；W1为底盘抵抗线；L2为填塞长度；W为最小抵抗线；α为台阶坡面角；L为钻孔深度；H1为超深。根据本段岩石坚硬情况，h1取值还与炮孔深度有关，具体看见图表。4、孔距和排距炮孔间距a=mn，式中m为炮孔密集系数。选取m=1.2，则a=1.2w=3.6m；排距b=0.87a=3.1m，取b=3m。5、填塞长度L2一般田赛长度不小于底盘抵抗线的0.75倍，或取20-40倍孔径，绝不可小于2倍的孔径，由经验公式L2=（0.75-1.0）W取L=0.85W=2.6M。6、药量计算单孔装药量Q=qaWH式中q为单位炸药消耗量，通常取0.30-0.50kg/m3；本方案中前排炮孔取q=0.32kg/m3，其他取q=0.35kg/m3；前排炮孔装药量Q=qaWH=0.32*3.6*3*6=20.7kg；后排炮孔装药量Q=qabH=0.35*3.6*3*6=22.68kg。台阶高度（m）超深孔深W孔距排距装药量（kg）装药长度填塞长度60.66.633.6322.683.6370.77.733.6328.704.63.180.88.833.6334.505.63.2三、起爆网路主炮孔内全部采用非电导爆管起爆系统，实行孔内外毫秒延时排间距矩形布孔，梯形（改进V型）起爆法施工，孔内全部用6段、7段导爆管雷管，孔外延时用3段（50ms）毫秒导爆管雷管，其起爆网路如下：注：孔底用7段毫秒雷管，排间延时50ms，用3段连接。四、布孔方式和装药结构及图示本地段属于全路堑开挖，采用纵向开挖，矩形布孔，...
